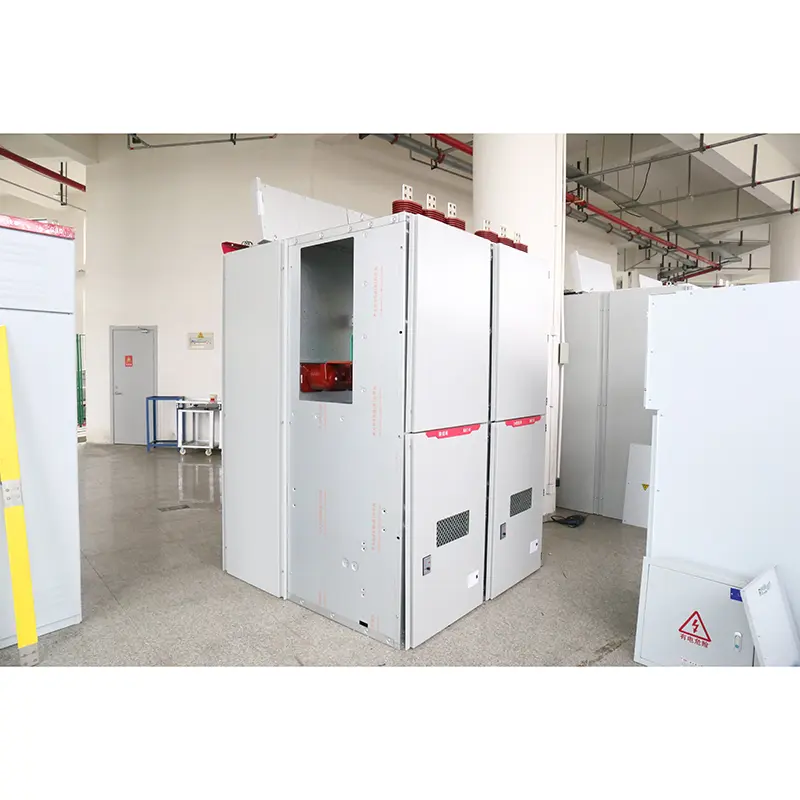

دھات کی آرمرنگ سے لیس سوئچ ڈیوائس

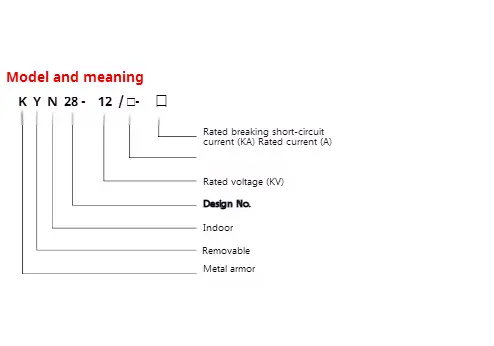

● ماڈل کے معنی

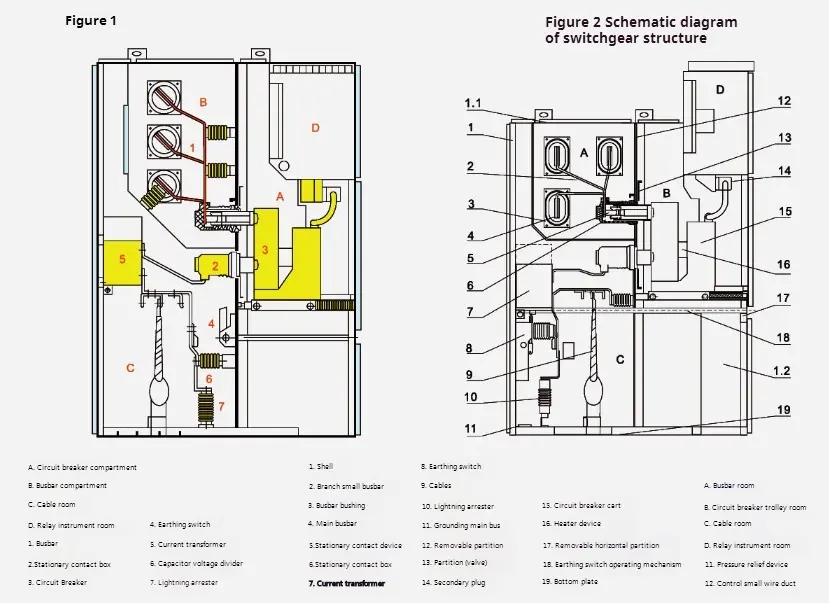

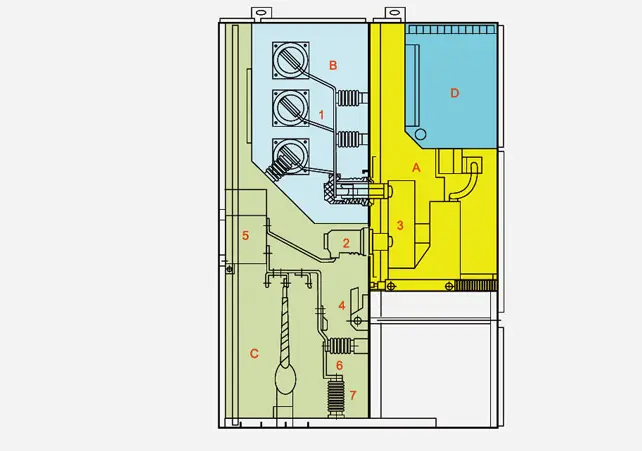

metal دھات کی آرمرنگ ڈھانچے سے لیس اوپن سوئچ ڈیوائس کا اسکیمیٹک ڈایاگرام

◆ معیارات

KYN28-12 ٹائپ اوپن سوئچ ڈیوائس دھاتی بکتر بند سے لیس مندرجہ ذیل معیارات کو پورا کریں ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

دھات کی آرمرنگ سے لیس اوپن سوئچ ڈیوائس دو حصوں پر مشتمل ہے: ایک مقررہ کابینہ اور ایک ڈرا ایبل حصہ (مختصر طور پر ہینڈ کارٹ)۔ دھاتی کوچ سے لیس اوپن سوئچ ڈیوائس کا شیل اور ہر فنکشنل یونٹ کے پارٹیشنز ایلومینیم زنک زنک لیپت اسٹیل پلیٹوں کے ذریعہ بولڈ ہوتے ہیں۔ اس کے شیل کی حفاظت کی سطح IP4X تک پہنچ جاتی ہے ، اور جب کھل جاتی ہے تو ہر ٹوکری پارٹیشن بورڈ اور سرکٹ بریکر ڈور کی حفاظت کی سطح P2X ہوتی ہے۔ KYN28-12 ٹائپ اوپن سوئچ ڈیوائس دھات کی آرمرنگ سے لیس VS1 ، Zn 12V ٹائپ ویکیوم سرکٹ بریکر ہینڈ کارٹ اور VD4 ٹائپ ویکیوم سرکٹ بریکر ہینڈ کارٹ ، اور VC قسم ویکیوم رابطہ کار سے لیس کیا جاسکتا ہے ، جو ABB کمپنی کے ذریعہ تیار کیا گیا ہے ، جو متوازی میں ڈبل کابینہ کے طور پر انسٹال کیا جاسکتا ہے ، جو بیک-باک میں ہے ، وہ ہے ، وہ ہے ، جو ، ہے ، وہ ہے ، جو ، ہے ، وہ ہے ، وہ ہے ، جو ہے ، وہ ہے۔ ڈوییس کو سامنے پر انسٹال اور ڈیبگ کیا جاسکتا ہے ، لہذا اسے دیوار کے خلاف انسٹال کیا جاسکتا ہے۔ دیوار کے خلاف انسٹال کرنے کا سب سے بڑا فائدہ یہ ہے کہ یہ فرش کی جگہ کو بچا سکتا ہے۔ اس کے علاوہ ، یہ دیوار کے بغیر انسٹال کیا جاسکتا ہے ، یعنی ، یہ ڈبل رخا بحالی کی قسم ہے۔ دونوں کی داخلی ڈھانچے کی ترتیب متضاد ہے ، اور اس کا فائدہ آسان دیکھ بھال ہے۔

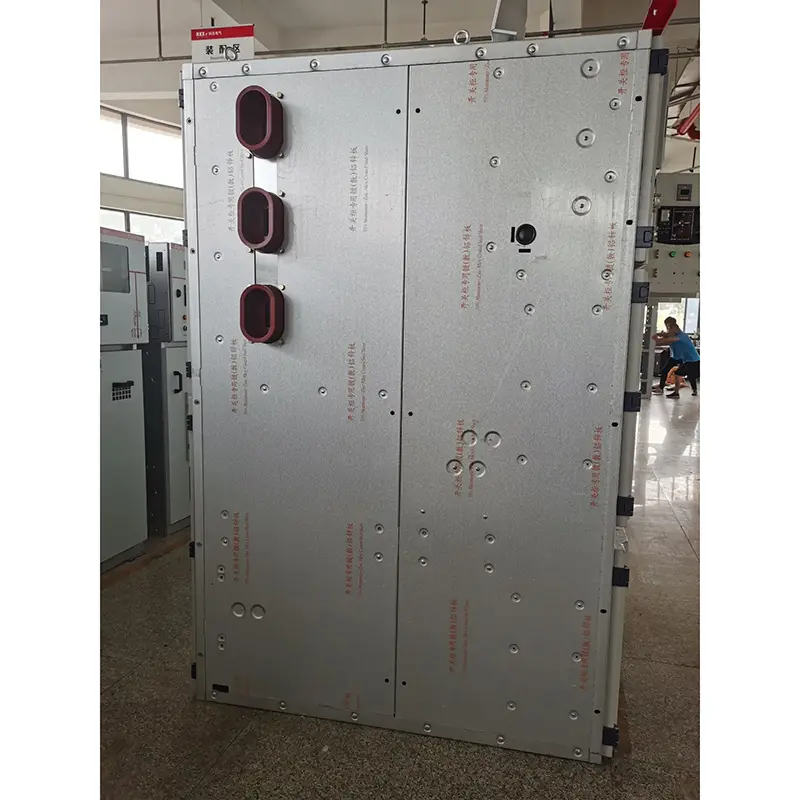

◆ شیل اور پارٹیشن

دھات کی آرمرنگ سے لیس اوپن سوئچ ڈیوائس کا شیل اور پارٹیشن اعلی درجے کی درآمد شدہ ایلومینیم لیپت زنک اسٹیل پلیٹوں سے بنی ہے جو سی این سی مشین ٹولز کے ذریعہ جھکے جانے کے بعد بولڈ ہوجاتی ہیں ، لہذا جمع سوئچ کابینہ یکسانیت کو سائز میں برقرار رکھ سکتی ہے۔ اس میں مضبوط سنکنرن مزاحمت اور آکسیکرن مزاحمت ہے ، اور اسی اسٹیل پلیٹ سے زیادہ میکانکی طاقت ہے۔ سوئچ کابینہ کو ہینڈ کارٹ روم (سرکٹ بریکر ٹوکری) ، بس روم ، کیبل روم اور ریلے آلہ روم (کم وولٹیج روم) پارٹیشن کے ذریعہ تقسیم کیا گیا ہے۔ ہر یونٹ کا خول آزادانہ طور پر گراؤنڈ ہے۔

◆ پروڈکٹ کا جائزہ

دھات کی آرمرنگ سے لیس اوپن سوئچ ڈیوائس کا شیل اور تقسیم ایلومینیم زنک لیپت اسٹیل پلیٹوں یا اسٹیل پلیٹوں سے بنی ہیں جو سی این سی مشین ٹولز کے ذریعہ عملدرآمد اور جھکا جانے کے بعد بولڈ ہوجاتے ہیں ، لہذا جمع سوئچ کابینہ یکسانیت کو سائز میں برقرار رکھ سکتی ہے۔ ایلومینیم زنک لیپت اسٹیل پلیٹ میں مضبوط اینٹی سنکنرن اور اینٹی آکسیڈیشن کے اثرات ہیں ، اور اسی اسٹیل پلیٹ سے زیادہ میکانکی طاقت ہے۔ سوئچ کابینہ کو پارٹیشنز کے ذریعہ ہینڈ کارٹ روم ، بس روم ، کیبل روم اور ریلے آلہ کے کمرے میں تقسیم کیا گیا ہے ، اور ہر یونٹ کے شیل میں آزاد گراؤنڈنگ ہے۔ سوئچ کابینہ کے دروازوں پر سبھی کو الیکٹرو اسٹاٹک پلاسٹک کے ساتھ اسپرے کیا جاتا ہے تاکہ ان کی سطحوں کو اثر کے خلاف مزاحمت ، سنکنرن مزاحمت اور خوبصورت ظاہری شکل (رنگین صارفین کے ذریعہ اپنی مرضی کے مطابق بنایا جاسکتا ہے) کے فوائد حاصل کیے جاسکتے ہیں۔

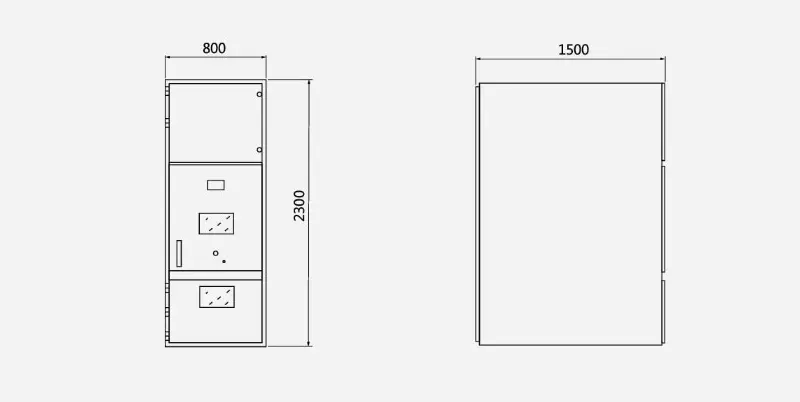

◆ خاکہ طول و عرض

دھات کو بکتر بند کرنے سے لیس اوپن سوئچ ڈیوائس کے آؤٹ لائن طول و عرض کے طور پر بیلیوز ：

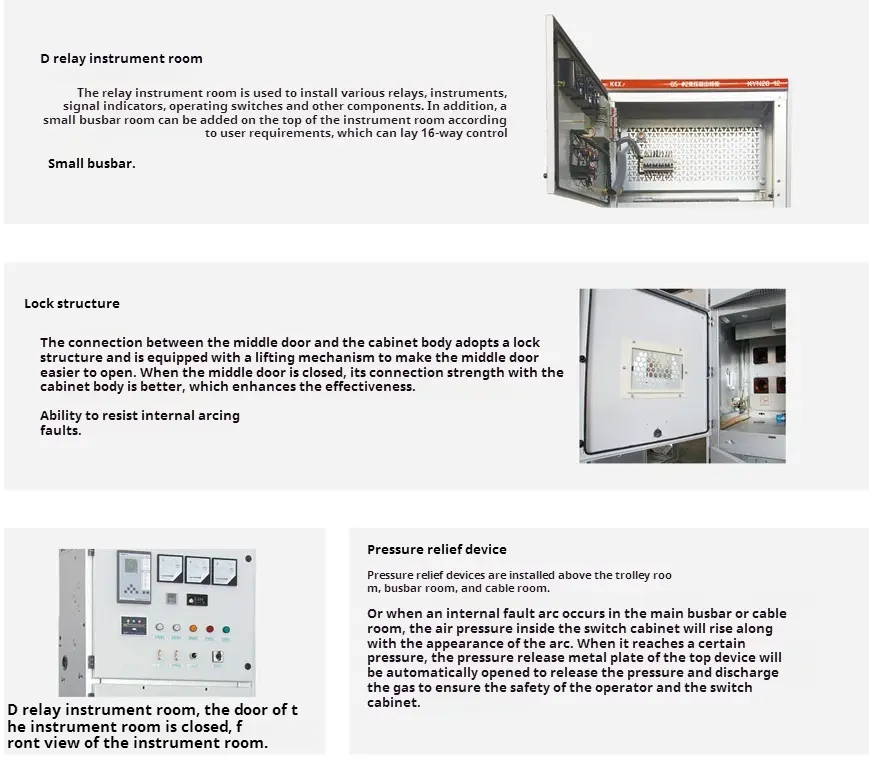

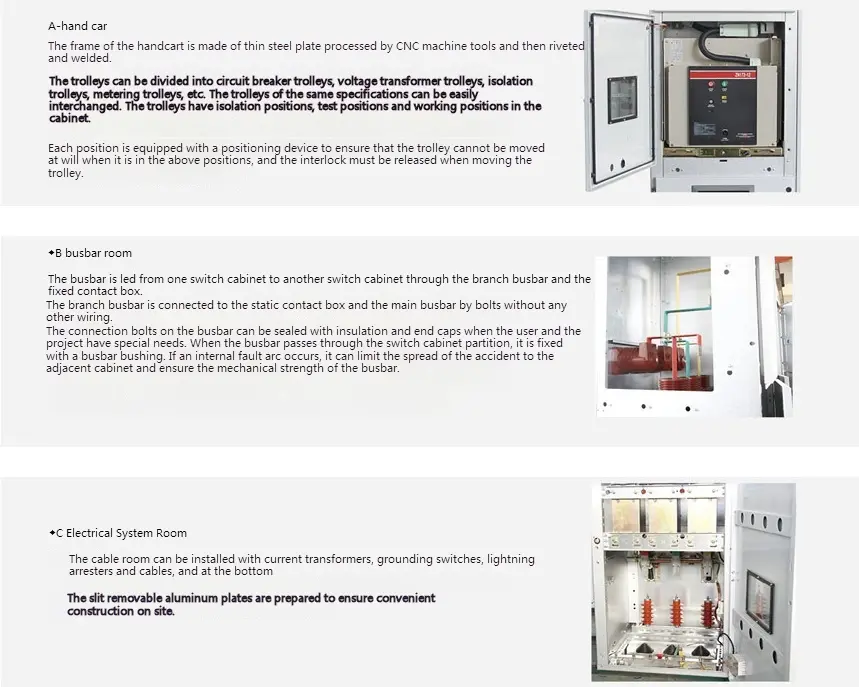

◆ اہم جزو
