کوچ پہنے شفٹنگ سوئچ کا سامان

● خلاصہ

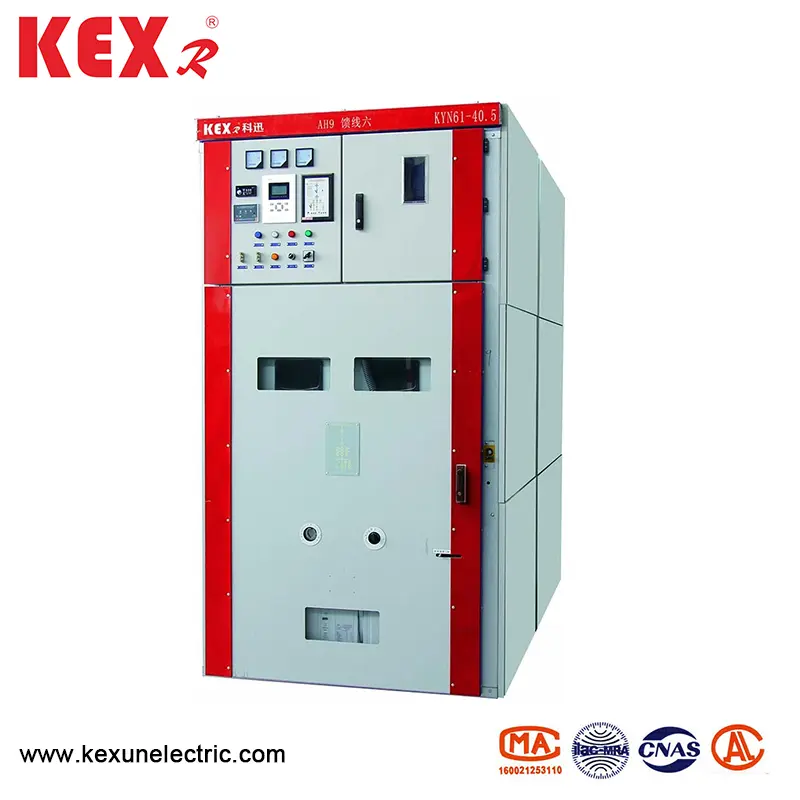

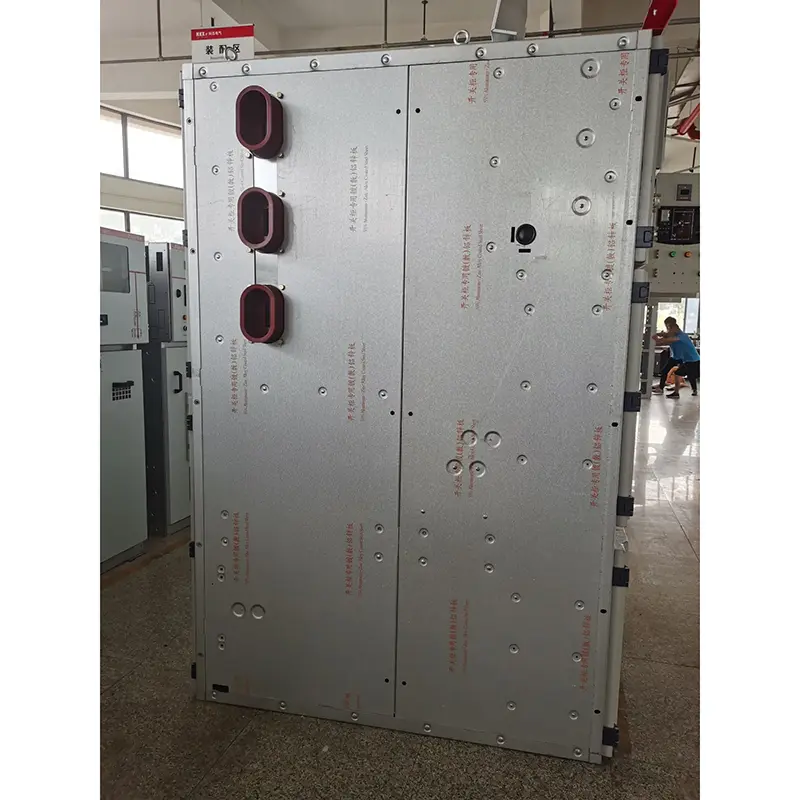

KYN61-40.5 آرمر پہنے شفٹنگ سوئچ کا سامان (اس کے بعد سامان کے طور پر جانا جاتا ہے) ایک مکمل انڈور ڈسٹری بیوشن ڈیوائس ہے جس میں تین فیز AC 50Hz اور 40.5kV کی درجہ بندی والی وولٹیج ہے۔ بجلی کے پلانٹ کے طور پر ، سب اسٹیشن اور صنعتی اور کان کنی کے کاروباری اداروں کو بجلی کی توانائی حاصل کرنے اور تقسیم کرنے کے لئے ، یہ سرکٹس کو کنٹرول ، حفاظت اور ان کا پتہ لگاسکتا ہے ، اور بار بار کام کرنے والی جگہوں پر بھی استعمال کیا جاسکتا ہے۔ یہ سوئچ کا سامان GB/T1102-1999 ، GB3906-2006 اور DL404-1997 کے مطابق ہے۔

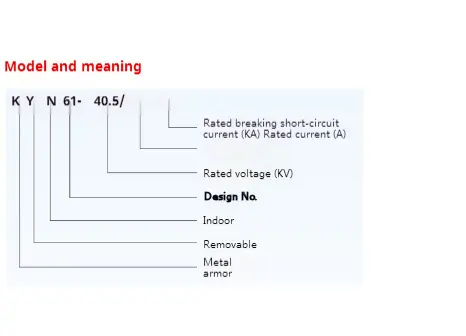

K KYN61-40.5 کے ہر جزو کے لئے تکنیکی پیرامیٹرز قسم کے آرمر پہنے شفٹنگ سوئچ آلات

◆ ویکیوم سوئچ گیئر

◆ ویکیوم سرکٹ بریکر

◆ بہار سے چلنے والی مشینری

K KYN61-40.5 قسم کی آرمر پہنے شفٹنگ سوئچ آلات کی ساختی خصوصیات

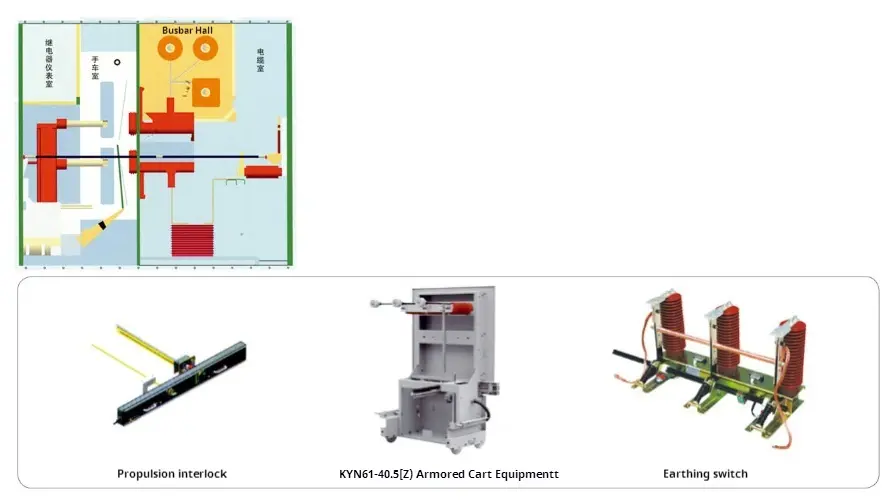

سوئچ کا سامان GB3906-1991 اور IEC298 میں بکتر بند دھات سے منسلک سامان کے معیار کے مطابق ڈیزائن کیا گیا ہے۔ پورا سامان دو حصوں پر مشتمل ہے: سامان اور ڈرا ایبل حصہ (ہینڈ کارٹ)۔ سامان کی ساخت جمع اور بولٹ کے ساتھ مل جاتی ہے۔ سوئچ کے سامان کے اندرونی حصے کو سرکٹ بریکر روم ، مین بس روم ، کیبل روم اور ریلے آلہ کے کمرے میں دھات کی تقسیم کے ذریعہ تقسیم کیا گیا ہے۔ شیل کی حفاظت کی سطح IP3X تک پہنچ جاتی ہے ، اور کمپارٹمنٹس کے مابین تحفظ کی سطح IP2X ہے ، اور دھات کے تمام ساختی ممبران قابل اعتماد طور پر گراؤنڈ ہیں۔ مرکزی لوپ سسٹم کے ہر ٹوکری میں آزاد راستہ کے لئے پریشر ریلیز چینل ہوتا ہے۔

◆ شیل اور پارٹیشن

بکتر بند پوش شفٹنگ سوئچ آلات کے شیل اور پارٹیشن کو پروسیسنگ کے بعد اور سی این سی مشین ٹولز کے ذریعہ جھکا جانے کے بعد کولڈ رولڈ اسٹیل پلیٹ کے ذریعہ بولٹ کیا جاتا ہے۔ لہذا ، جمع شدہ سامان ساختی طول و عرض کی یکسانیت کو یقینی بنا سکتا ہے۔ کوچ پہنے شفٹنگ سوئچ کے سامان کو سرکٹ بریکر روم ، مین بس روم ، کیبل روم اور ریلے آلہ کے کمرے میں تقسیم کیا گیا ہے ، اور ہر حصے کو گراؤنڈڈ میٹل پارٹیشن کے ذریعہ الگ کیا جاتا ہے۔

◆ ہینڈ کارٹ

ہینڈ کارٹ کو سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، میٹرنگ ہینڈ کارٹ ، تنہائی ہینڈ کارٹ ، وغیرہ میں تقسیم کیا جاسکتا ہے۔ ہر طرح کے ہینڈ کارٹ میں ایک ہی شکل اور سائز ہوتا ہے ، اور اسی مقصد کے ساتھ ہینڈ کارٹ تبادلہ ہوتے ہیں۔ ہینڈ کارٹ میں ایک ٹیسٹ/تنہائی کی پوزیشن اور سامان میں کام کرنے کی پوزیشن ہوتی ہے ، اور ہر پوزیشن کو ایک انٹلاکنگ ڈیوائس سے لیس کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ جب ہینڈ کارٹ مذکورہ دو پوزیشنوں میں ہو تو یہ اتفاق سے منتقل نہیں ہوسکتا ہے۔

◆ سرکٹ بریکر ٹوکری

ہینڈ کارٹ منتقل کرنے کے لئے سرکٹ بریکر ٹوکری میں ایک مخصوص ٹریک نصب ہے۔ جب سرکٹ بریکر ٹیسٹ کی پوزیشن اور کام کرنے کی پوزیشن کے مابین حرکت کرتا ہے تو ، تنہائی کا والو خود بخود کھل جاتا ہے یا بند ہوجاتا ہے ، جو اس بات کو یقینی بناتا ہے کہ عملہ چارجڈ باڈی کو ہاتھ نہیں لگاتا ہے۔ ہینڈ کارٹ کو سامان کے دروازے کے بند کے ساتھ چلایا جاسکتا ہے ، اور سامان میں ہینڈ کارٹ کی پوزیشن مشاہدے کی کھڑکی کے ذریعے دیکھی جاسکتی ہے ، اور اسی وقت ، ہینڈ کارٹ پر کسی بھی عملی علامتوں کو دیکھا جاسکتا ہے۔

◆ بس کا ٹوکری

مرکزی بس ایک کوچ پہنے ہوئے سوئچ کے سامان کو دوسرے میں منتقل کرتی ہے اور اسے شاخ چھوٹی بسوں اور جامد رابطے کے خانوں کے ذریعہ طے کیا جاتا ہے ، اور ملحقہ سازوسامان کی سائیڈ پلیٹوں کو عبور کرتے وقت بس آستینوں کے ذریعہ طے ہوتا ہے۔ تمام بسیں جامع موصلیت کو اپناتی ہیں۔

◆ کیبل ٹوکری

کیبل روم میں پی ٹی ، گراؤنڈنگ سوئچ ، بجلی کا اریسٹر اور ایک سے زیادہ کیبلز انسٹال کی جاسکتی ہیں۔

◆ ریلے روم

انڈور بورڈ اور ریلے کے پینل کو ثانوی اجزاء جیسے کنٹرول اور تحفظ کے اجزاء ، پیمائش اور ڈسپلے کے آلات ، اور براہ راست مانیٹرنگ اشارے سے آراستہ کیا جاسکتا ہے۔

inter انٹلاکنگ ڈیوائس

آرمر پہنے شفٹنگ سوئچ آلات میں قابل اعتماد انٹلاکنگ ڈیوائس ہے ، جو آپریٹرز اور آلات کی حفاظت کو مؤثر طریقے سے یقینی بناتا ہے۔

جب گراؤنڈنگ سوئچ آف پوزیشن میں ہوتا ہے تو ، ہینڈکارٹ صرف ٹیسٹ/تنہائی کی پوزیشن سے کام کرنے کی پوزیشن میں منتقل ہوسکتا ہے۔ اور پچھلے دروازے کو نہیں کھولا جاسکتا ، اس طرح بجلی کے وقفے میں غلطی سے داخلے کو روکتا ہے۔ جب ہینڈ کارٹ کو آلات سے مکمل طور پر کھینچ لیا جاتا ہے ، یا جب ہینڈ کارٹ سامان میں ٹیسٹ/تنہائی کی پوزیشن میں ہوتا ہے اور ایرنگ سوئچ کو انٹلاک اور غیر مقفل ہوجاتا ہے تو ، ارنگ سوئچ کو بند کیا جاسکتا ہے۔ جب ہینڈ کارٹ کام کرنے کی پوزیشن میں ہے تو ، گراؤنڈنگ سوئچ کو بند نہیں کیا جاسکتا ہے۔ یہ گراؤنڈنگ سوئچ کو غلطی سے تبدیل کرنے سے روکتا ہے ، اور جب گراؤنڈنگ سوئچ بند پوزیشن میں ہوتا ہے تو ہینڈ کارٹ کو ورکنگ پوزیشن پر جانے سے روکتا ہے۔ صرف اس صورت میں جب سرکٹ بریکر ہینڈکارٹ ٹیسٹ/تنہائی کی پوزیشن میں ہو یا کام کرنے کی پوزیشن میں سرکٹ بریکر چلایا جاسکتا ہے۔ مزید یہ کہ ، سرکٹ بریکر بند ہونے کے بعد ، ہینڈکارٹ منتقل نہیں ہوسکتا ، جو براہ راست بوجھ کو غلطی سے سرکٹ بریکر کو دھکیلنے اور کھینچنے سے روکتا ہے۔ سازوسامان کے درمیان بجلی کا انٹلاکنگ انسٹال کیا جاسکتا ہے۔

◆ ارٹنگ ڈیوائس

کیبل روم میں ، ایک 6 × 50 ملی میٹر 2 گراؤنڈنگ بس بار ہے ، جو ملحقہ سازوسامان سے گزر سکتا ہے اور سازوسامان سے اچھا رابطہ کرسکتا ہے۔

● مین وائرنگ اسکیم

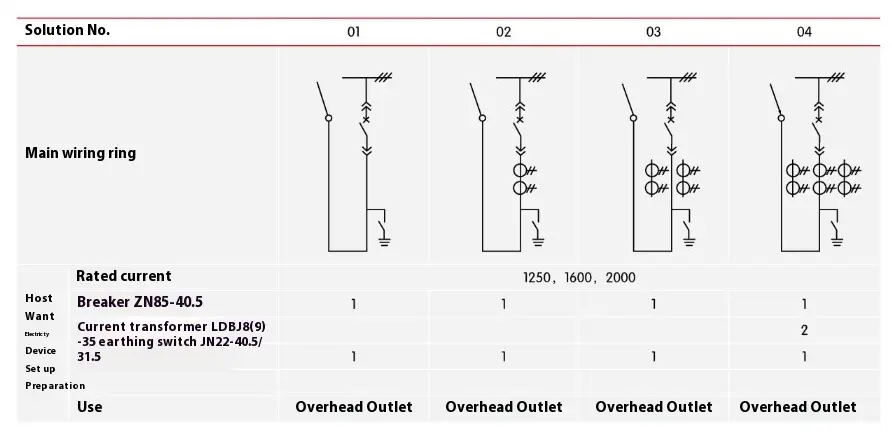

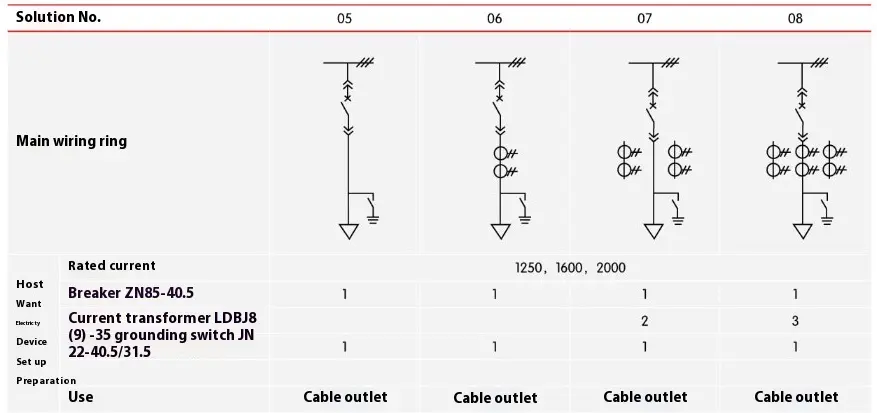

آرمر پہنے شفٹنگ سوئچ آلات کے لئے عام طور پر 27 عام پرائمری وائرنگ اسکیمیں ہیں ، جو صارفین کی کیبل آنے اور جانے والی لائنوں ، اوور ہیڈ آنے اور جانے والی لائنوں ، مواصلات اور پیمائش ، تحفظ وغیرہ کی ضروریات کو پورا کرسکتی ہیں اگر موجودہ اسکیموں سے مختلف اسکیمیں مختلف ہیں تو ، براہ کرم مینوفیکچر سے مشورہ کریں۔

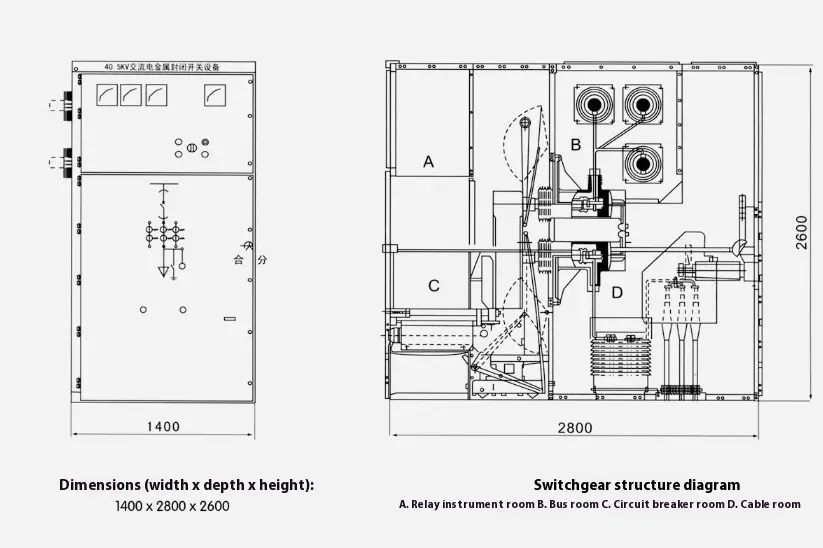

ont کوچ پہنے ہوئے شفٹنگ سوئچ آلات کا ساختی طول و عرض اور اسکیمیٹک ڈایاگرام
