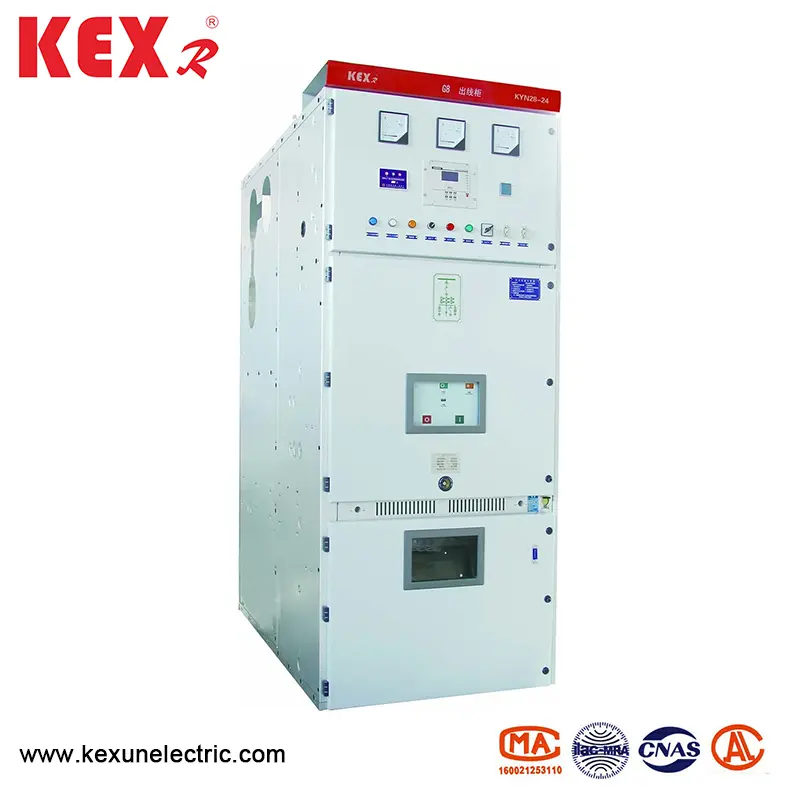

کوچ پہنے شفٹنگ دھات بند سوئچ گیئر

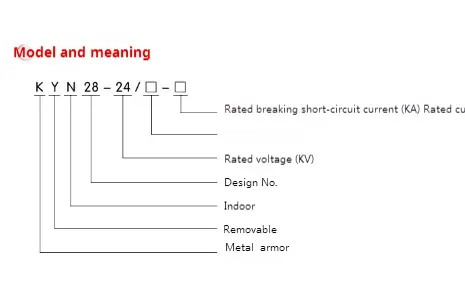

● ماڈل کے معنی

use استعمال کی شرائط

use عام استعمال کے حالات

▶ محیط درجہ حرارت: -15 ~ 40 ℃ ، اور اوسطا 24 گھنٹوں کے اندر اندر 35 ℃ سے کم۔

▶ نمی: اوسطا روزانہ نمی 95 ٪ سے کم ؛ اوسط ماہانہ نمی 90 ٪ سے کم ؛

▶ بھاپ کا دباؤ ： روزانہ اوسطا بھاپ کا دباؤ 2.2KPA سے زیادہ نہیں ہے ； اوسط ماہانہ پانی کے بخارات کا دباؤ 1.8kPa ； سے زیادہ نہیں ہوگا۔

▶ اونچائی: بکتر بند پہنے ہوئے دھات بند سوئچ گیئر کی اونچائی 1000 میٹر سے بھی کم ہونی چاہئے

▶ آس پاس کی ہوا واضح طور پر دھول ، نمک ، سنکنرن اور/یا آتش گیر گیس ، بھاپ یا نمک سپرے سے آلودہ نہیں ہے۔

▶ سوئچنگ آلات اور کنٹرول آلات کے باہر سے کمپن یا زمینی تحریک کو نظرانداز کیا جاسکتا ہے

secondary ثانوی نظام میں حوصلہ افزائی شدہ برقی مقناطیسی مداخلت کا طول و عرض 1.6KV سے زیادہ نہیں ہے۔

use استعمال کی خصوصی شرائط

جب یہ عام ماحولیاتی حالات میں جی بی/ٹی 1022 میں مخصوص کردہ افراد سے آگے استعمال ہوتا ہے تو ، کمپنی اور صارف خصوصی آپریٹنگ شرائط پر بات چیت کرسکتے ہیں اور کسی معاہدے تک پہنچ سکتے ہیں۔

گاڑھاپن کو روکنے کے ل the ، کوچ پوش دھات بند سوئچ گیئر

ہیٹر سے لیس ہے ، جب سوئچ گیئر اسٹینڈ بائی اسٹیٹ میں ہوتا ہے تو اسے استعمال میں رکھنا چاہئے۔ جب سوئچ گیئر عام آپریشن میں ہوتا ہے تو ہیٹر کو عملی جامہ پہنانے پر بھی توجہ دی جانی چاہئے۔

arm آرمر پہنے کا تکنیکی پیرامیٹر شفٹنگ میٹل بند سوئچ گیئر

struction ڈھانچے کی مختصر تفصیل

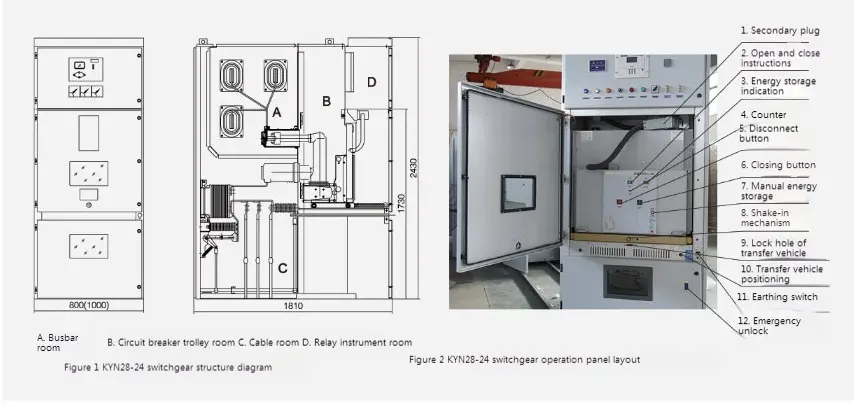

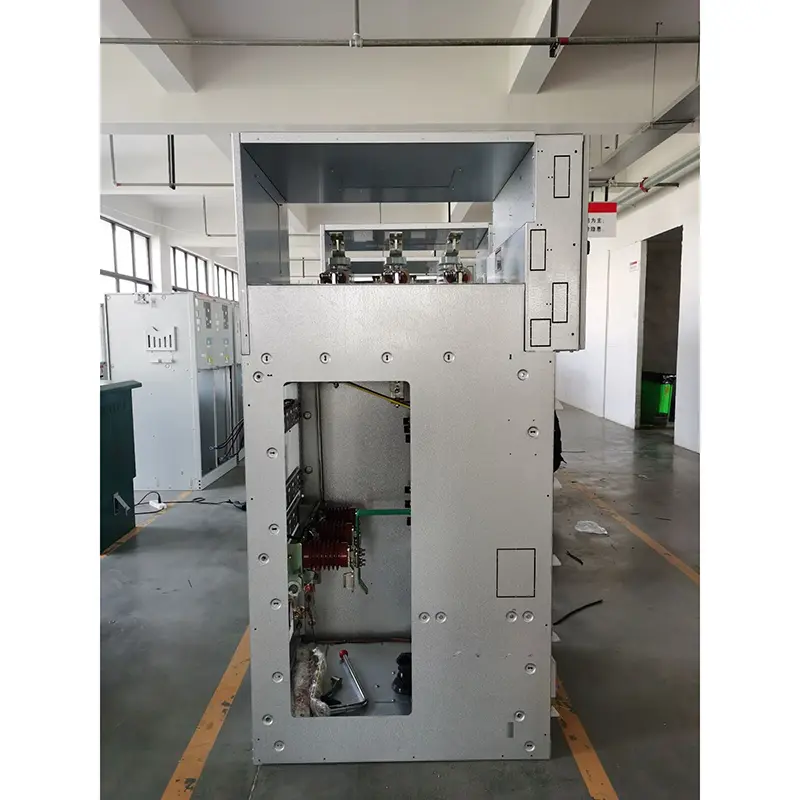

KYN28-24 قسم کی آرمر پہنے ہوئے دھات بند سوئچ سوئچ گیئر کابینہ اور ہٹنے والے حصے (جسے عام طور پر ہینڈ کارٹ کے نام سے جانا جاتا ہے) پر مشتمل ہوتا ہے۔ سوئچ گیئر کو دھات کے پارٹیشنز ، جیسے بس روم ، سرکٹ بریکر روم ، کیبل روم اور ریلے آلہ روم کے ذریعہ کئی فنکشنل کمپارٹمنٹ میں تقسیم کیا گیا ہے۔ سوئچ گیئر کے ہٹنے والے حصے ویکیوم سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، لائٹنینگ آریسٹر ہینڈ کارٹ ، تنہائی ہینڈ کارٹ اور فیوز ہینڈ کارٹ سے لیس ہوسکتے ہیں۔

contents اہم اجزاء کی خصوصیات

◆ شیل

KYN28-24 قسم کے آرمر پہنے ہوئے دھات بند سوئچ کے سامان کا شیل امپورٹڈ ایلومینیم زنک لیپت اسٹیل پلیٹ سے بنا ہے ، جس پر CNC مشین ٹول کے ذریعہ عملدرآمد کیا جاتا ہے اور متعدد فولڈنگ کے عمل سے بنایا جاتا ہے۔ پوری کابینہ میں اعلی صحت سے متعلق اور مضبوط سنکنرن مزاحمت اور آکسیکرن مزاحمت ہے ، اور ایک سے زیادہ فولڈنگ ٹکنالوجی کو اپنانے کی وجہ سے ، کابینہ مجموعی وزن میں ہلکا ہے ، مکینیکل طاقت میں زیادہ ہے اور اسی طرح کے سامان کی کابینہ کے مقابلے میں ظاہری شکل میں خوبصورت ہے۔ کابینہ ایک جمع ڈھانچہ اپناتی ہے ، جو ولو نٹ اور ایک اعلی طاقت والے بولٹ کے ذریعہ جڑی ہوئی ہے ، تاکہ پروسیسنگ اور پروڈکشن سائیکل کو مختصر کیا جائے ، حصے آفاقی ہیں ، فرش کی جگہ چھوٹی ہے ، اور پیداوار کی تنظیم آسان ہے۔

◆ ہینڈ کارٹ

ہینڈ کارٹ کنکال پتلی اسٹیل پلیٹ سے بنا ہے اور CNC مشین ٹول کے ذریعہ جمع ہے۔ ہینڈ کارٹ اور کابینہ میں اعلی مماثل صحت سے متعلق ہے ، اور مکینیکل انٹلاک محفوظ ، قابل اعتماد اور لچکدار ہے۔ ہینڈ کارٹ کو سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، میٹرنگ ہینڈ کارٹ ، تنہائی ہینڈ کارٹ ، وغیرہ میں تقسیم کیا جاسکتا ہے۔ اسی وضاحتوں کے ساتھ ہینڈ کارٹ آزادانہ طور پر تبادلہ کیا جاسکتا ہے۔ ہینڈ کارٹ میں کابینہ میں منقطع/ٹیسٹ کی پوزیشن اور ورکنگ پوزیشن ہے ، اور ہر پوزیشن میں پوزیشننگ ڈیوائس ہے۔ قابل اعتماد انٹلاکنگ کو یقینی بنانا۔ ہر طرح کے ہینڈ کارٹس کو سکرو سلاخوں کے ذریعہ آگے بڑھایا جاتا ہے اور واپس لیا جاتا ہے ، جو ہلکے اور لچکدار ہیں جو کام کرنے کے لئے اور ڈیوٹی پر موجود اہلکاروں کے لئے موزوں ہیں۔ جب ہینڈ کارٹ کو کابینہ سے ہٹانے کی ضرورت ہوتی ہے تو ، اسے مختلف معائنے اور دیکھ بھال کے لئے خصوصی ٹرانسفر ٹرک کے ساتھ آسانی سے نکالا جاسکتا ہے۔ جب ہینڈ کارٹ چلانے والی کار کو کابینہ کے سرکٹ بریکر کمرے میں منتقل کیا جاتا ہے تو ، اسے قابل اعتماد طریقے سے آف/ٹیسٹ پوزیشن میں بند کیا جاسکتا ہے ، اور کابینہ کی پوزیشن اشارے کی روشنی اس کی پوزیشن کو ظاہر کرتی ہے۔ ہینڈکارٹ کو مکمل طور پر لاک ہونے کے بعد ہی لیڈ سکرو پروپلشن میکانزم کو ہینڈکارٹ کو کام کرنے کی پوزیشن پر دھکیلنے کے لئے ہلایا جاسکتا ہے۔ جب ہینڈ کارٹ کام کرنے کی پوزیشن پر پہنچ جاتا ہے تو ، پروپلشن ہینڈل کی آپریٹنگ فورس اچانک بڑھ جاتی ہے اور اسے گھمایا نہیں جاسکتا ، اور اس سے متعلقہ پوزیشن اشارے کی روشنی اس کی پوزیشن کو ظاہر کرتی ہے۔ ہینڈ کارٹ کا مکینیکل انٹرا لاک معتبر طور پر اس بات کو یقینی بنا سکتا ہے کہ سرکٹ بریکر صرف اس وقت بند کیا جاسکتا ہے جب ہینڈ کارٹ ورکنگ پوزیشن یا ٹیسٹ کی پوزیشن میں ہو۔ مزید یہ کہ ہینڈکارٹ تب ہی حرکت کرسکتا ہے جب سرکٹ بریکر افتتاحی حالت میں ہو۔

◆ ٹوکری

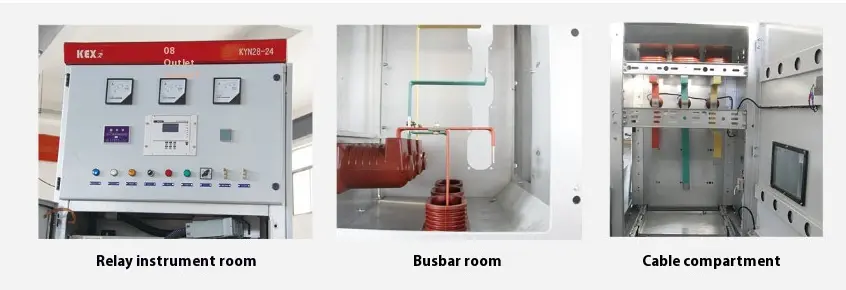

سوئچ گیئر کے بنیادی برقی اجزاء ان کے آزاد حصوں میں ہیں ، یعنی: بریکر ہینڈ کارٹ روم ، بس روم ، کیبل روم ، ریلے آلہ روم ، وغیرہ۔ ہر ٹوکری کی حفاظت کی سطح IP2X تک پہنچ جاتی ہے۔ ریلے کے آلے والے کمرے کے علاوہ ، دیگر تینوں حصوں میں بالترتیب دباؤ سے متعلق امدادی چینلز ہیں۔ درمیانی قسم کی وجہ سے ، کیبل روم کی جگہ میں بہت اضافہ کیا گیا ہے ، لہذا سامان متوازی طور پر متعدد کیبلز کو جوڑ سکتا ہے۔

▶ بس ٹوکری اے: مرکزی بس سنگل سپلائینگ کے ذریعہ منسلک ہے ، جو برانچ بس (جامد رابطہ خانہ) اور مین بس موصلیت کی آستین کے ذریعہ طے کی گئی ہے۔ مین بس اور ٹائی بس کا آئتاکار کراس سیکشن کے ساتھ تانبے کی سلاخیں ہیں ، اور بھاری موجودہ بوجھ کے لئے ڈبل بس بار استعمال کیے جاتے ہیں۔ خصوصی ضروریات کے ل the ، بس کو گرمی سکڑنے والی آستین اور اپنی مرضی کے مطابق موصلیت سے متعلق کور باکس سے ڈھانپ سکتا ہے۔ انسولیٹنگ بشنگ ملحقہ کابینہ کی بسوں کے درمیان نصب ہے ، جو داخلی غلطی کی صورت میں دیگر کابینہ میں پھیلائے بغیر ٹوکری میں حادثے کو مؤثر طریقے سے محدود کرسکتے ہیں۔

▶ سرکٹ بریکر ٹوکری بی: کابینہ میں آف/ٹیسٹ پوزیشن سے کام کی پوزیشن میں جانے کے لئے ہینڈ کارٹ کے لئے ٹوکری کے دونوں اطراف ریلیں لگائی جاتی ہیں۔ جامد رابطہ باکس کا پارٹیشن (والو) ہینڈ کارٹ روم کی پچھلی دیوار پر نصب ہے۔ جب ہینڈ کارٹ آف/ٹیسٹ پوزیشن سے کام کرنے کی پوزیشن میں منتقل ہوتا ہے تو ، جامد رابطہ باکس کے منہ پر اوپری اور نچلے والوز خود بخود ہینڈ کارٹ کے ساتھ مل کر کھول دیئے جاتے ہیں۔ جب مخالف سمت میں حرکت کرتے ہو تو ، والو خود بخود بند ہوجائے گا جب تک کہ ہینڈ کارٹ کسی خاص پوزیشن پر پیچھے نہیں ہٹتا اور مستحکم رابطہ باکس کو محفوظ طریقے سے ڈھانپ دیتا ہے ، اس طرح موثر تنہائی تشکیل دیتا ہے۔ چونکہ اوپری والو اور لوئر والو کے مابین کوئی ربط نہیں ہے ، لہذا بحالی کے دوران براہ راست سائیڈ پر والو کو بند کیا جاسکتا ہے ، اس طرح اس بات کو یقینی بناتا ہے کہ بحالی کے اہلکار براہ راست جسم کو ہاتھ نہ لگائیں۔ جب سرکٹ بریکر کمرے کا دروازہ بند ہوجاتا ہے تو ہینڈکارٹ بھی چلایا جاسکتا ہے۔ دروازے پر مشاہدے کی کھڑکی کے ذریعے ، آپ ٹوکری میں ہینڈ کارٹ کی پوزیشن ، افتتاحی اور اختتامی ہدایات اور توانائی کے ذخیرہ کرنے کی صورتحال کا مشاہدہ کرسکتے ہیں۔

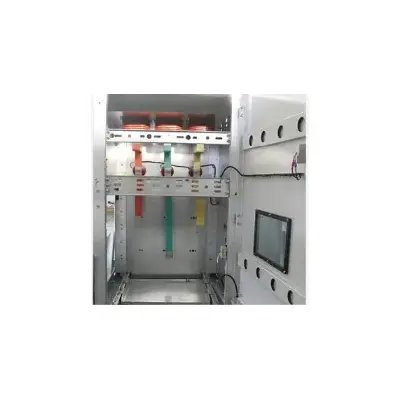

▶ کیبل ٹوکری سی: KYN28-24 قسم کے آرمر پہنے ہوئے شفٹنگ میٹل بند سوئچ گیئر وسط میں بنایا گیا ہے ، لہذا کیبل کے ٹوکری میں ایک بڑی جگہ ہے۔ موجودہ ٹرانسفارمر اور گراؤنڈنگ سوئچ ٹوکری کی پچھلی دیوار پر نصب کیا گیا ہے (گراؤنڈنگ سوئچ بھی گاہک کی ضروریات کے مطابق سوئچ کابینہ کے وسط میں انسٹال کیا جاسکتا ہے) ، اور بجلی کے آریٹر کو ٹوکری کے نچلے حصے میں نصب کیا گیا ہے۔ ہینڈ کارٹ اور نکالنے کے قابل افقی تقسیم کو ختم کرنے کے بعد ، کنسٹرکٹر انسٹالیشن اور دیکھ بھال کے لئے سامنے سے کابینہ میں داخل ہوسکتے ہیں۔ کیبل روم میں کیبل سے منسلک کنڈکٹر کو 1-3 کیبلز فی مرحلے کے متوازی طور پر منسلک کیا جاسکتا ہے ، اور جب ضروری ہو تو 6 کیبلز ہر مرحلے کے متوازی طور پر منسلک ہوسکتے ہیں۔ آسان تعمیر کو یقینی بنانے کے لئے کیبل کے ٹوکری کے نیچے نچلے حصے میں الگ الگ سلاٹڈ میٹل سیلنگ پلیٹ یا غیر مقناطیسی دھات کی سگ ماہی پلیٹ تیار کی جاتی ہے۔

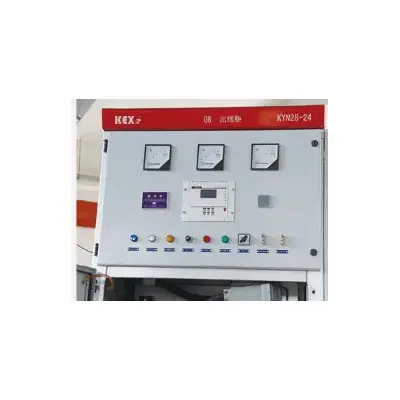

▶ ریلے آلہ کا کمرہ D: ریلے تحفظ کے اجزاء ، آلات ، براہ راست ڈسپلے اشارے اور خصوصی تقاضوں کے ساتھ ثانوی سامان ریلے کے آلے والے کمرے میں انسٹال کیا جاسکتا ہے۔ کنٹرول لائن ٹرنکنگ میں رکھی گئی ہے ، اور ٹرنکنگ میں دھات کا احاطہ پلیٹ ہے ، جو ثانوی لائن کو اعلی وولٹیج کے اجزاء سے الگ کرسکتا ہے۔ بائیں سامنے کا ٹرنکنگ کنٹرول کیبلز کے لیڈ ان اور لیڈ آؤٹ کے لئے مخصوص ہے ، اور نیچے والی پلیٹ کے متعلقہ حصے ثانوی تاروں اور کیبل تھریڈنگ سوراخوں کے ساتھ فراہم کیے جاتے ہیں۔ ریلے آلہ والے کمرے کی اوپری پلیٹ میں ، ایک چھوٹی بس کراسنگ ہول بھی ہے جو تعمیر کے لئے آسان ہے۔ جب وائرنگ کرتے ہو تو ، چھوٹی بس کی تنصیب میں آسانی کے ل the آلہ کے کمرے کی اوپری کور پلیٹ کھولی جاسکتی ہے۔
