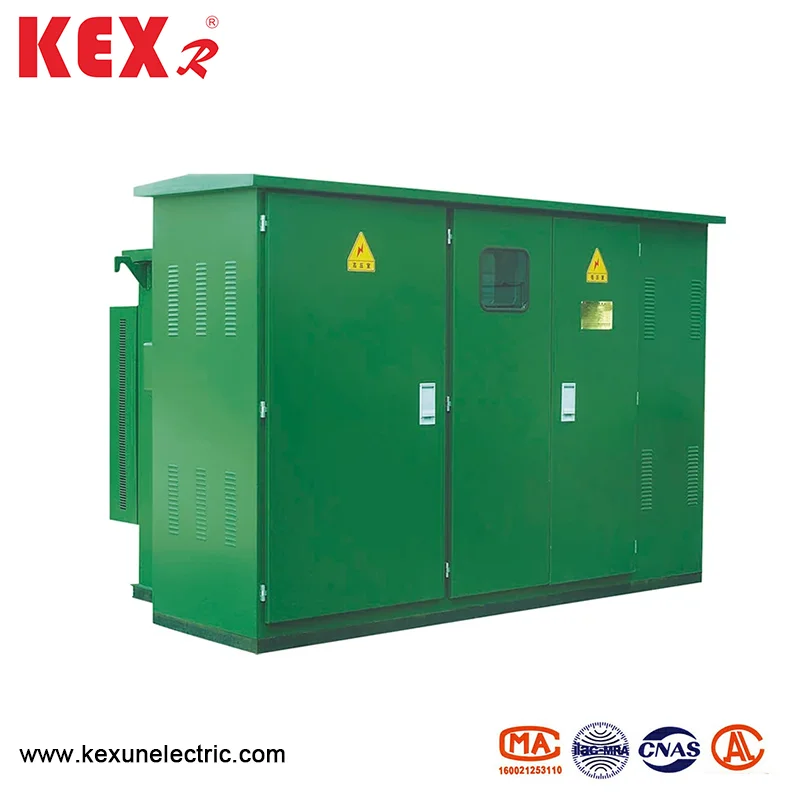

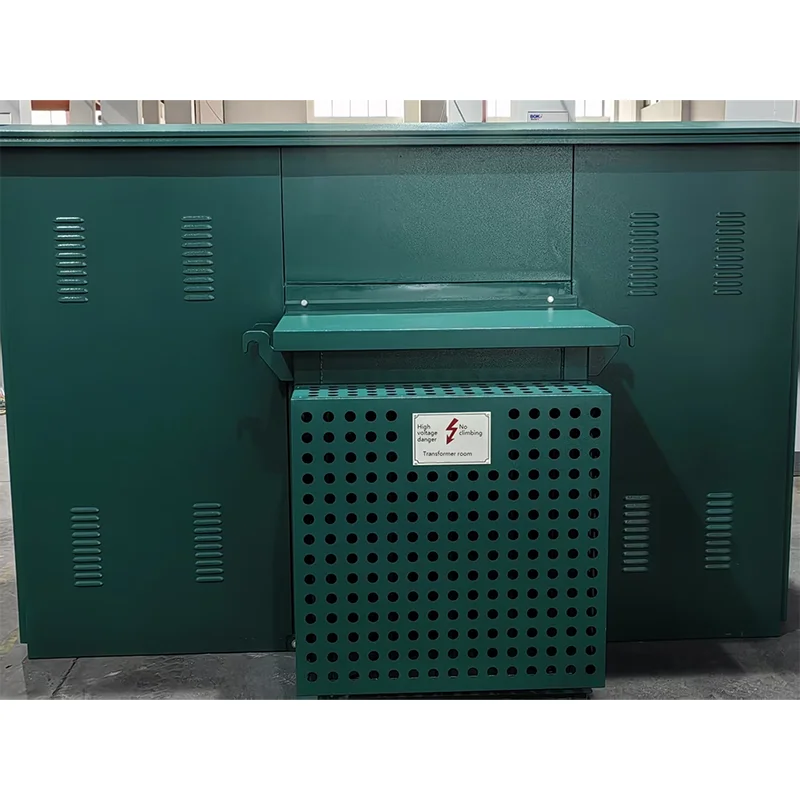

پہلے سے نصب امریکی باکس ٹائپ سب اسٹیشن

● مصنوعات کی ساخت کی خصوصیات

W ZBW-12 سے پہلے سے نصب امریکی باکس ٹائپ سب اسٹیشن میں کمپیکٹ ڈھانچہ اور چھوٹا حجم ہوتا ہے ، جو اسی صلاحیت کے ساتھ گھریلو یورپی باکس ٹرانسفارمر کا صرف 1/3 ~ 1.5 ہے ، اس طرح فرش کی جگہ کو بہت کم کیا جاتا ہے۔

sub سب اسٹیشن مکمل طور پر مہر بند اور مکمل طور پر موصل ڈھانچے کو اپناتے ہیں ، بغیر کسی موصلیت کے فاصلے کے ، اور ذاتی حفاظت کو معتبر طور پر حفاظت کرتے ہیں۔

flex لچکدار بجلی کی فراہمی کے موڈ اور اعلی وشوسنییتا کے ساتھ ، رنگ نیٹ ورک اور ٹرمینل دونوں کے لئے ہائی وولٹیج وائرنگ کا استعمال کیا جاسکتا ہے۔

transfor بہترین ٹرانسفارمر کارکردگی: کم نقصان ، کم شور اور درجہ حرارت میں کم اضافہ۔ مضبوط اوورلوڈ صلاحیت ، شارٹ سرکٹ مزاحمت اور اثر مزاحمت۔

all ہر طرح کی کم وولٹیج فیڈ آؤٹ ضروریات کو پورا کریں ، جو اسکیم کے مطابق منتخب کی جاسکتی ہیں یا خود تیار کی جاسکتی ہیں۔

● تکنیکی پیرامیٹرز ٹیبل

● فیوز

پہلے سے انسٹال شدہ امریکی باکس ٹائپ سب اسٹیشن کا ہائی وولٹیج سائیڈ بیک اپ پروٹیکشن فیوز اور پلگ ان فیوز کے سیریز کنکشن کے ذریعہ مکمل رینج پروٹیکشن فراہم کیا جاتا ہے ، جو اصولی طور پر ، معاشی اور قابل اعتماد ہے۔ بیک اپ پروٹیکشن فیوز ایک تیل سے متاثرہ اعلی وولٹیج موجودہ محدود فیوز ہے جس میں بڑی توڑنے کی گنجائش ہے۔ صرف اس صورت میں جب ٹرانسفارمر اندرونی طور پر ناکام ہوجاتا ہے ، پلگ ان فیوز دوہری حساس فیوز سے لیس ہوتا ہے ، جو موجودہ اور درجہ حرارت کا دوہرا تحفظ فراہم کرسکتا ہے۔ دوہری حساس فیوز کے اڑانے کے بعد ، فیوز کور کو سائٹ پر آسانی سے تبدیل کیا جاسکتا ہے۔

● ڈھانچہ اور آپریشن ترتیب

1. لے آؤٹ

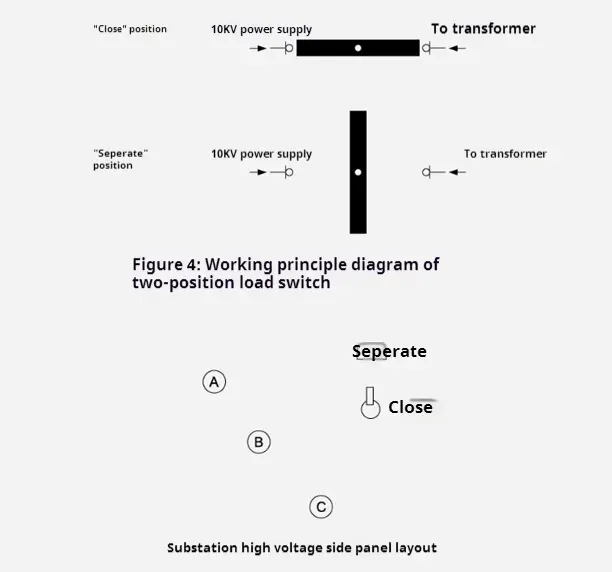

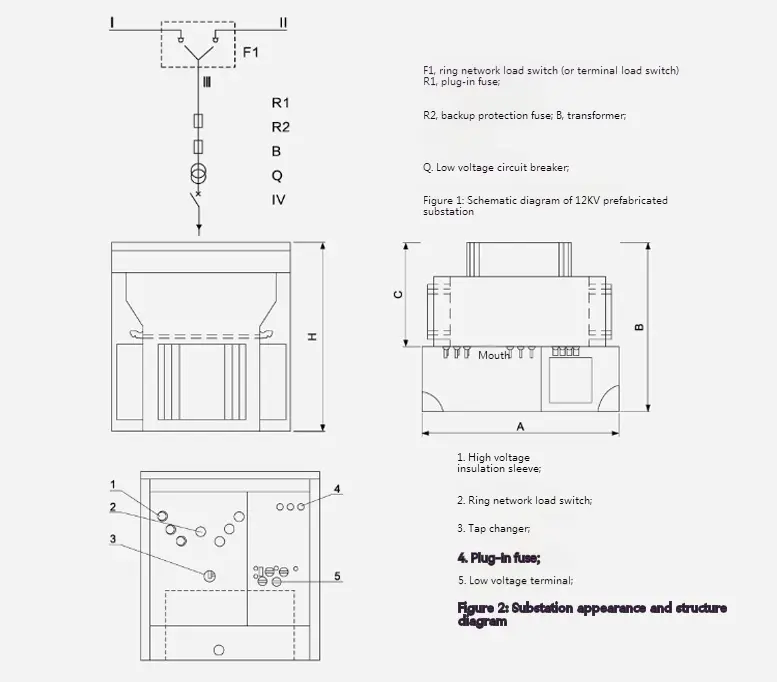

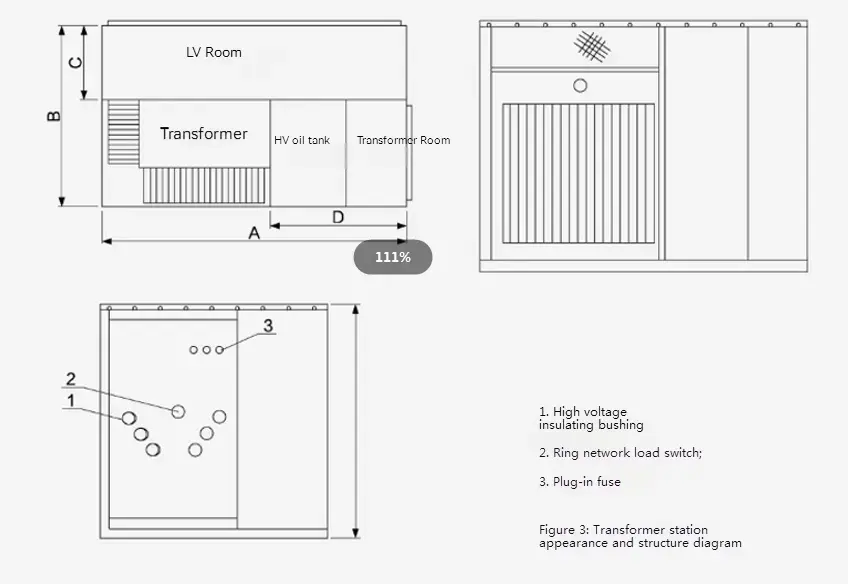

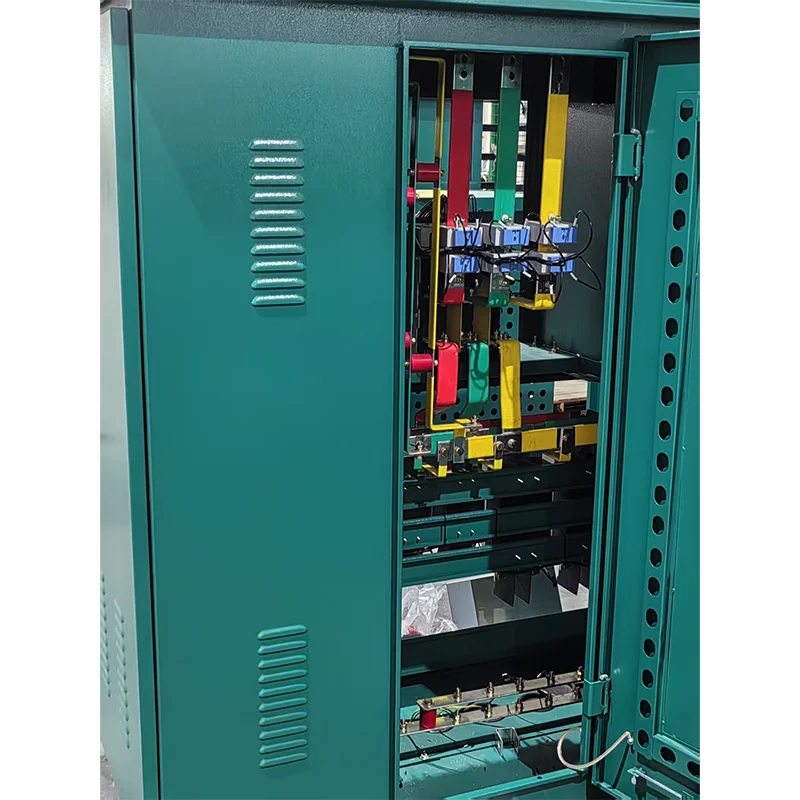

10KV ZBW-12 پری انسٹال شدہ امریکی باکس ٹائپ سب اسٹیشن کی شکل اور ساخت کے لئے ، شکل 2 اور شکل 3 دیکھیں۔ آئل ٹینک کو دو حصوں میں تقسیم کیا گیا ہے: اوپری حصہ ہائی وولٹیج آئل ٹینک ہے اور نچلا حصہ ٹرانسفارمر آئل ٹینک ہے۔ دونوں حصے صرف برقی طور پر جڑے ہوئے ہیں ، لیکن تیل مسدود ہے۔ اسکیمیٹک آریھ کو شکل 1 میں دکھایا گیا ہے ، جس میں "I" اور "I" لائنیں لوپ نیٹ ورک فیڈر ہیں ، "ایل ایل" شاخیں ٹرانسفارمر شاخیں ہیں ، اور "V" کم وولٹیج آؤٹ پٹ ہے۔ سب اسٹیشن دونوں رنگ نیٹ ورک پاور سپلائی سسٹم اور ٹرمینل سسٹم دونوں میں استعمال کیا جاسکتا ہے ، اور تبدیلی بہت آسان ہے۔ رنگ نیٹ ورک کے بوجھ سوئچ کے ساتھ لائن اور "Lⅲ" برانچ کا فیڈ تبدیل کیا جاتا ہے۔ ایک ہی وقت میں ، ٹرانسفارمر کے ہائی وولٹیج سائیڈ کا آنے والا ٹرمینل بیک اپ پروٹیکشن فیوز اور پلگ ان فیوز سے لیس ہے تاکہ شاخ کے شارٹ سرکٹ کی غلطی اور اوورلوڈ اور اوورلوڈ اور اوورپیمپریٹری پروٹیکشن کے تحفظ کے ل .۔ ایک ہی وقت میں ، ہائی وولٹیج ڈسپلے ڈیوائسز اور بجلی گرنے والے بھی انسٹال ہوسکتے ہیں۔ ٹرانسفارمر کا کم وولٹیج اختتام ایک میٹر اور کم وولٹیج سرکٹ بریکر سے گزرنے کے بعد آؤٹ پٹ ہے۔

طول و عرض اور وزن

2. ٹرانسفارمر

کے ایکس آر پری انسٹال شدہ امریکی باکس ٹائپ سب اسٹیشن نئے ایس 9 اور ایس 11 سیریز کو اپنائیں تین فیز آئل سیلاب والے ٹرانسفارمرز میں کم بوجھ والے نقصان ، کم درجہ حرارت میں اضافے ، کم شور اور کم اونچائی کے فوائد ہیں۔ ٹرانسفارمر کا کوئی بوجھ نقصان اور بوجھ نقصان اصل S9 ٹرانسفارمر سے کم ہے ، جو اس وقت گھریلو اعلی درجے کی سطح تک پہنچتا ہے۔ ٹرانسفارمر مکمل طور پر مہر بند ڈھانچے کا ہے ، جو نمی کی وجہ سے ہوا کی آلودگی اور موصلیت کے انحطاط کو مؤثر طریقے سے الگ کرتا ہے۔ تیل کے ٹینک کے اوپری حصے میں 40-90 ملی میٹر کا ایک ہوا تکیا چھوڑ دیا جاتا ہے ، جو آئل ٹینک کے شیل کی نالیوں کے ساتھ گرمی کی کھپت اور ٹھنڈک کا کردار ادا کرسکتا ہے ، اور داخلی دباؤ کو مؤثر طریقے سے کم کرسکتا ہے۔

طول و عرض اور وزن

3. بیک اپ پروٹیکشن فیوز

یہ ٹرانسفارمر برانچ میں پلگ ان فیوز کے ساتھ سیریز میں جڑا ہوا ہے (شکل 2 میں R1 اور R2 دیکھیں) مکمل رینج پروٹیکشن فیوز کی تشکیل کے لئے۔ یہ تب ہی چل رہا ہے جب سب اسٹیشن کے اندر شارٹ سرکٹ کی غلطی ہو ، لہذا اڑانے کا امکان بہت کم ہے۔ یہ اوپری آئل ٹینک میں نصب ہے ، اور اگر اس کو اپ ڈیٹ کرنا ہے تو تیل کے ٹینک کو کھولنے کی ضرورت ہے۔

4. پلگ ان فیوز

◆ اس کے پگھلنے والے کور میں دوہری حساسیت (درجہ حرارت اور موجودہ) ہے ، یعنی جب بوجھ کی طرف ناکام ہوجاتا ہے تو یہ پگھل جاتا ہے (اوورلوڈ یا ضرورت سے زیادہ درجہ حرارت)۔ پلگ ان فیوز اور بیک اپ پروٹیکشن فیوز کو سیریز میں استعمال کیا جاتا ہے ، جو پوری رینج کو چھوٹے موجودہ (کئی بار ان) سے بڑے موجودہ (کئی دسیوں کلویمپیرس) تک کی حفاظت کرسکتا ہے ، اور زیادہ سے زیادہ توڑنے والا موجودہ 50KA ہے۔

back بیک اپ فیوز اور پلگ ان فیوز کا معقول مماثلت براہ راست پورے سب اسٹیشن کی کارکردگی کو متاثر کرتا ہے۔ صرف حوالہ کے لئے 10KV سے پہلے سے انسٹال شدہ امریکی باکس ٹائپ سب اسٹیشن میں فیوز سلیکشن رہنما خطوط کے ایک حصے کے لئے مندرجہ ذیل جدول دیکھیں۔ نوٹ: یہ دوسری قسم کے سب اسٹیشنوں کے لئے موزوں نہیں ہے۔

pre پہلے سے نصب امریکی باکس ٹائپ سب اسٹیشن کی خاکہ طول و عرض
