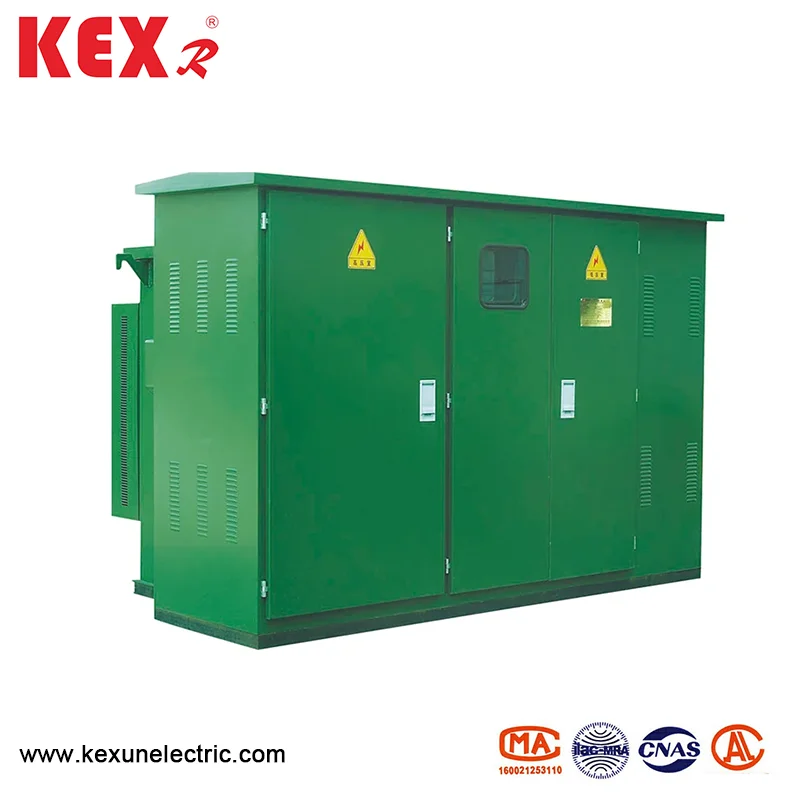

پہلے سے نصب امریکی باکس ٹرانسفارمر

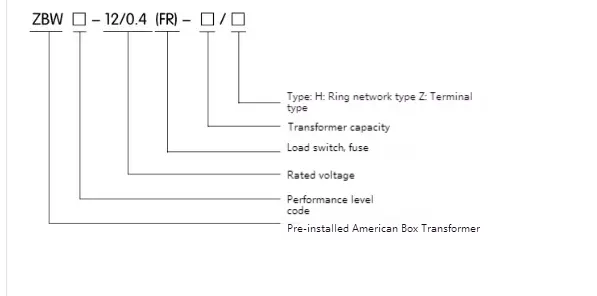

ماڈل اور معنی

use استعمال کے ماحولیاتی حالات

◆ ماحولیاتی درجہ حرارت: پہلے سے نصب امریکی باکس ٹرانسفارمر ماحول میں -30 ~ 40 between کے درمیان استعمال ہونا چاہئے

◆ اونچائی: 4000m سے نیچے

◆ ہوا کی رفتار: 34m/s سے نیچے

◆ نمی: اوسطا رشتہ دار نمی 95 ٪ سے زیادہ نہیں ہے۔ ماہانہ نسبتا نمی کی قیمت 95 ٪ سے زیادہ نہیں ہے

◆ شاک پروف سطح: افقی ایکسلریشن 0.4m/s² سے زیادہ نہیں ہے ، اور عمودی ایکسلریشن 0.15m/s² سے زیادہ نہیں ہے۔

◆ تنصیب کا جھکاؤ: 3 ° کے اندر

◆ تنصیب کا ماحول: آس پاس کی ہوا واضح طور پر سنکنرن اور دہن والی گیسوں کے ذریعہ آلودہ نہیں ہے ، اور انسٹالیشن سائٹ پر کوئی متشدد کمپن نہیں ہے۔

نوٹ: جب مذکورہ بالا شرائط سے باہر پہلے سے نصب امریکی باکس ٹرانسفارمر کا آرڈر دیتے ہو تو ، آپ ہماری کمپنی سے بات چیت کرسکتے ہیں۔

● تکنیکی پیرامیٹر ٹیبل

◆ ٹرانسفارمر

◆ لوڈ سوئچ

پہلے سے رکھے ہوئے امریکی باکس ٹرانسفارمر کا بوجھ سوئچ تیل سے منسلک ، تین فیز لنکج سوئچ اور اسپرنگ ہے آپریٹنگ میکانزم ؛ اسے بوجھ کے ساتھ کھولا اور بند کیا جاسکتا ہے ، اور اس کی کھلنے اور اختتامی رفتار کا آپریٹنگ فورس سے کوئی لینا دینا نہیں ہے۔ اقسام دو اسٹیشن ، چار اسٹیشن ٹی قسم اور چار اسٹیشن وی قسم کی ہیں۔

◆ بیک اپ پروٹیکشن فیوز

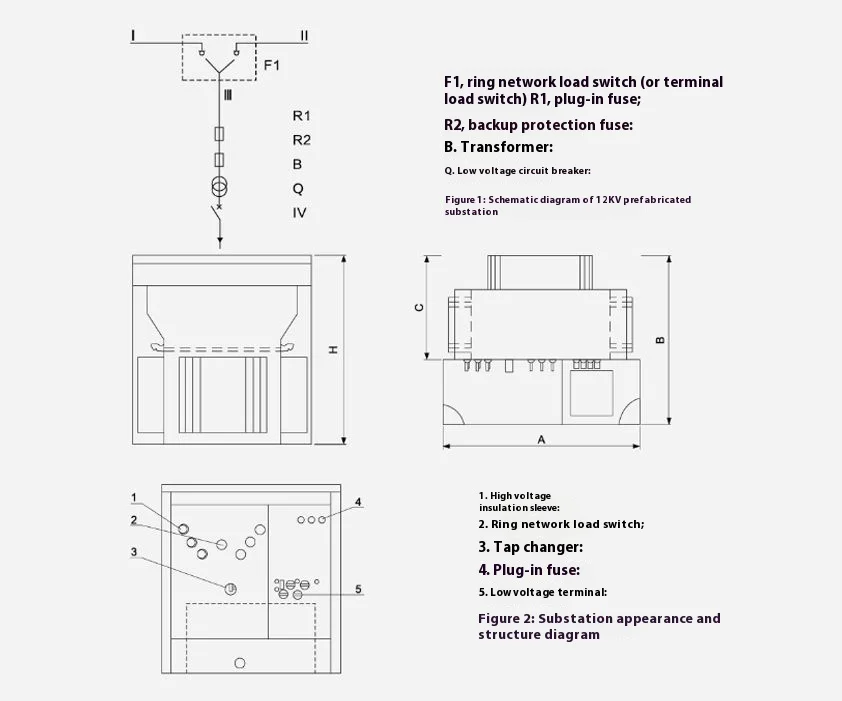

پہلے سے نصب امریکی باکس ٹرانسفارمر کا فیوز ٹرانسفارمر برانچ میں پلگ ان فیوز کے ساتھ سیریز میں منسلک ہے (شکل 2 میں R1 اور R2 دیکھیں) مکمل حد سے متعلق تحفظ فیوز تشکیل دینے کے لئے۔ یہ تب ہی چل رہا ہے جب ٹرانسفارمر کے اندر شارٹ سرکٹ کی غلطی ہو ، لہذا اڑانے کا امکان بہت کم ہے۔ یہ اوپری آئل ٹینک میں نصب ہے ، اور اگر اس کو اپ ڈیٹ کرنا ہے تو تیل کے ٹینک کو کھولنے کی ضرورت ہے۔

Fuse فیوز میں پلگ ان کریں

1. فیوز ’پہلے سے نصب امریکی باکس ٹرانسفارمر کے فیوز میں درجہ حرارت اور موجودہ کی دو خصوصیات ہیں ، یعنی ، بوجھ کے اختتام پر اوورلوڈ پایا جاتا ہے ، یا جب درجہ حرارت بہت زیادہ ہوتا ہے تو یہ پگھل جاتا ہے۔ پلگ ان فیوز اور بیک اپ پروٹیکشن فیوز کو سیریز میں استعمال کیا جاتا ہے ، جو کئی امپیروں سے کئی ہزار ایمپیرس تک پوری رینج کی حفاظت کرسکتا ہے ، اور زیادہ سے زیادہ بریکنگ موجودہ 50KA ہے۔

2. بیک اپ فیوز اور پلگ ان فیوز کا معقول مماثل پورے ٹرانسفارمر کی کارکردگی کو براہ راست متاثر کرے گا۔ حوالہ کے لئے 10KV سے پہلے سے انسٹال شدہ امریکی باکس ٹرانسفارمر میں فیوز سلیکشن رہنما خطوط کے ایک حصے کے لئے مندرجہ ذیل جدول دیکھیں۔

3. پلگ ان فیوز ایک عنصر ہے جو فیوز کور کو بیرونی طور پر تبدیل کرسکتا ہے۔ جب جگہ لیتے ہو تو ، پہلے ایندھن کے ٹینک کے اندر اور باہر دباؤ کو متوازن کرنے کے لئے اوپری ایندھن کے ٹینک کے پریشر ریلیف والو کی پل رنگ کھینچیں۔ آپریٹرز اور آلات کی حفاظت کو یقینی بنانے کے ل plug ، جب کوئی بوجھ نہیں ہوتا ہے تو پلگ ان فیوز پلگ ان پلگ ان پلگ اور پلگ لگائیں۔ لہذا ، کم وولٹیج سوئچ کو کم وولٹیج کی طرف مکمل بوجھ کاٹنے کے لئے پہلے بند کرنا چاہئے۔ اس کے بعد ، فیوز سیٹ پر ہینڈل کو آپریٹنگ ہینڈل کے ساتھ کھولا جانا چاہئے ، اور پھر گسکیٹ اور بیرونی دیوار کے مابین آسنجن کو ختم کرنے کے لئے تقریبا 90 ڈگری تک گھومنا چاہئے۔ فیوز پگھل کو 70-80 ملی میٹر کے لئے اوپر کی طرف کھینچا جانا چاہئے ، اور اسے کچھ سیکنڈ تک رہنا چاہئے۔ پگھلنے پر کچھ تیل ختم ہونے کے بعد ، ایندھن کے ٹینک سے باہر دوسرے اجزاء سے تیل کی بوندوں سے بچنے کے لئے پگھلنے کو نکالا جانا چاہئے۔ پگھل کی سطح کو صاف کپاس کے کپڑے سے صاف کریں ، اور پھر کور کو تبدیل کریں۔ تبدیل کرتے وقت ، پگھلے ہوئے کور پر اشارہ کردہ پیرامیٹرز پر توجہ دینا یقینی بنائیں ، اور مختلف پیرامیٹرز کو تبدیل نہیں کیا جاسکتا۔ متبادل اقدامات کے لئے منسلک 3 دیکھیں۔ فیوز سپورٹ میں متبادل کے بعد پگھلے ہوئے کور کو داخل کریں ، اور جب پگھلے ہوئے کور پر ہینڈل لاکنگ پوزیشن کی طرف موڑ دیا جاتا ہے تو ، اس بات کو یقینی بنائیں کہ سٹینلیس سٹیل واشر فیوز سپورٹ کے قریب ہے ، اور ہینڈل کو باس پر باندھ دیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ سب اسٹیشن مکمل طور پر مہر لگا ہوا ہے اور نمی سے پاک ہے۔ اس کے بعد ، کم وولٹیج سوئچ ایک بار پھر بند ہے ، اور اس وقت بجلی کی فراہمی دوبارہ شروع کی جاسکتی ہے۔

4. کیونکہ پہلے سے نصب امریکی باکس ٹرانسفارمر ایک تین فیز سسٹم ہے ، چاہے یہ بیک اپ پروٹیکشن فیوز ہو یا پلگ ان فیوز ، جب ایک فیز پگھل جاتا ہے تو ، تین فیز پگھلنے کو عام طور پر تبدیل کیا جانا چاہئے ، جب تک کہ اس بات کا تعین نہیں کیا جاسکتا ہے کہ صرف ایک فیز پگھل غلطی موجودہ گزر چکا ہے۔
