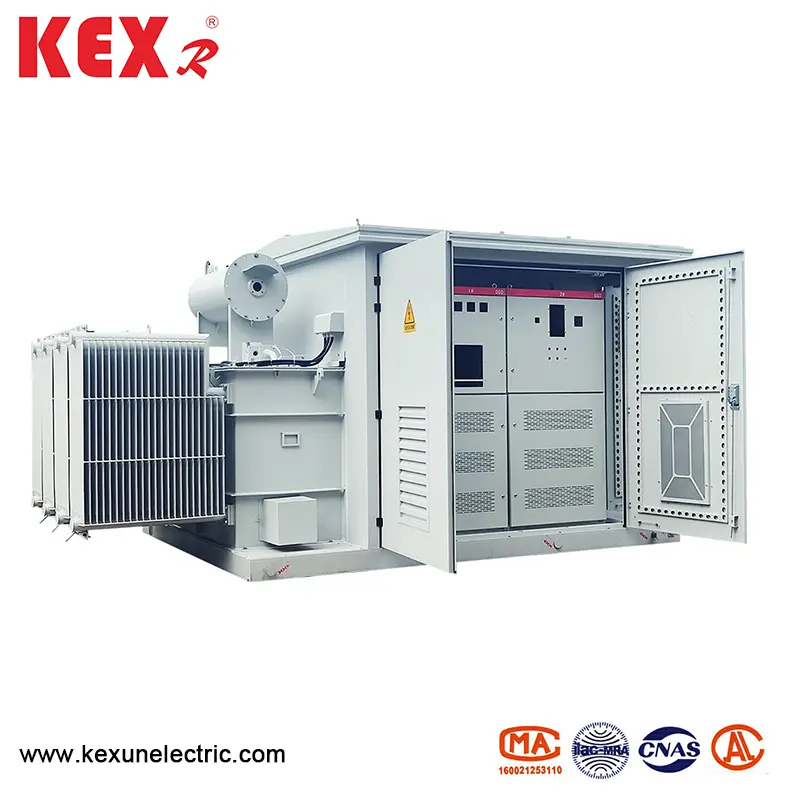

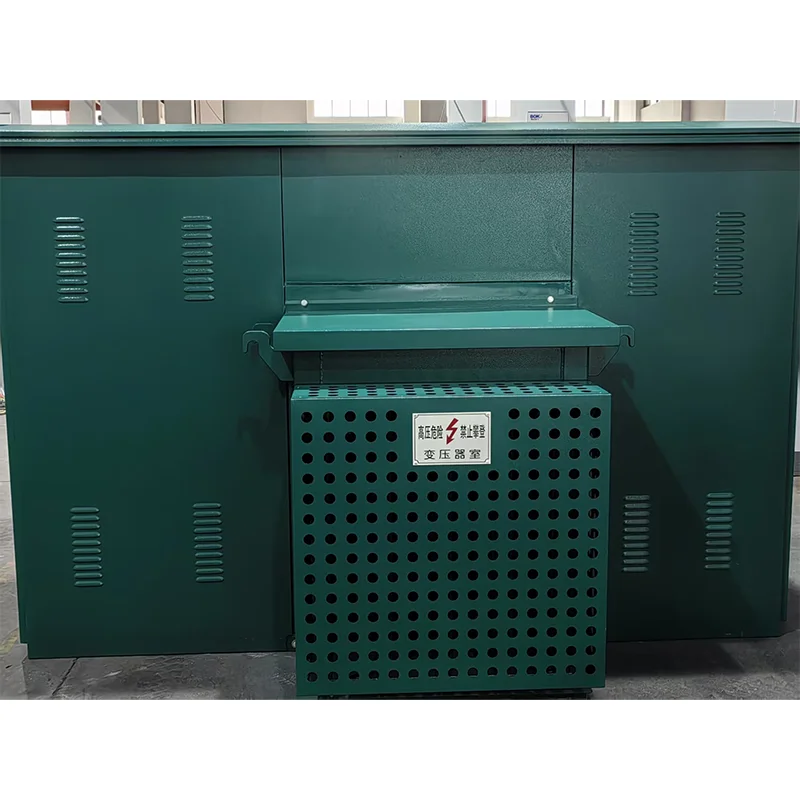

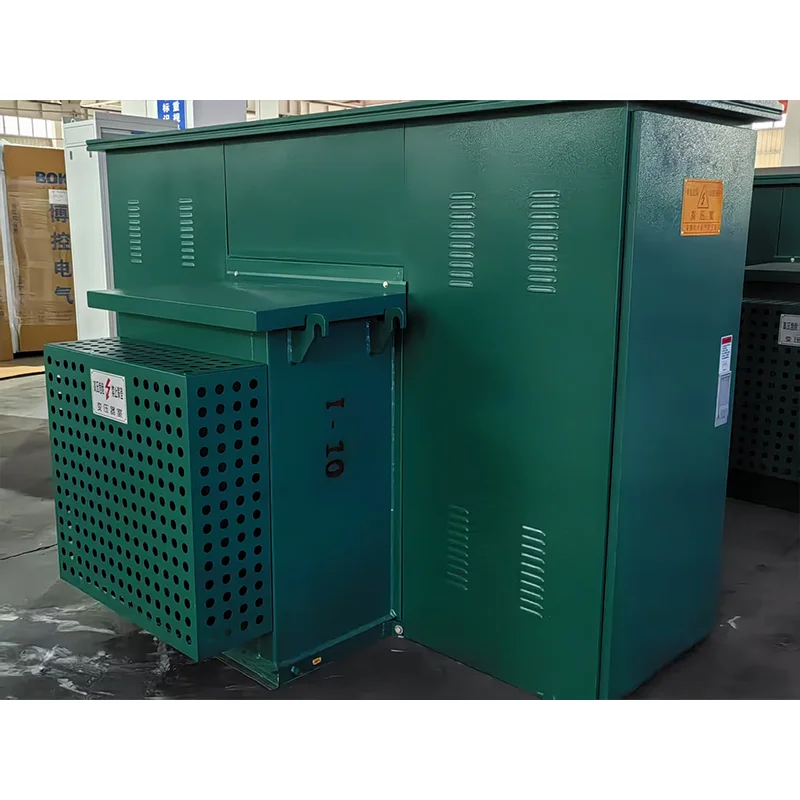

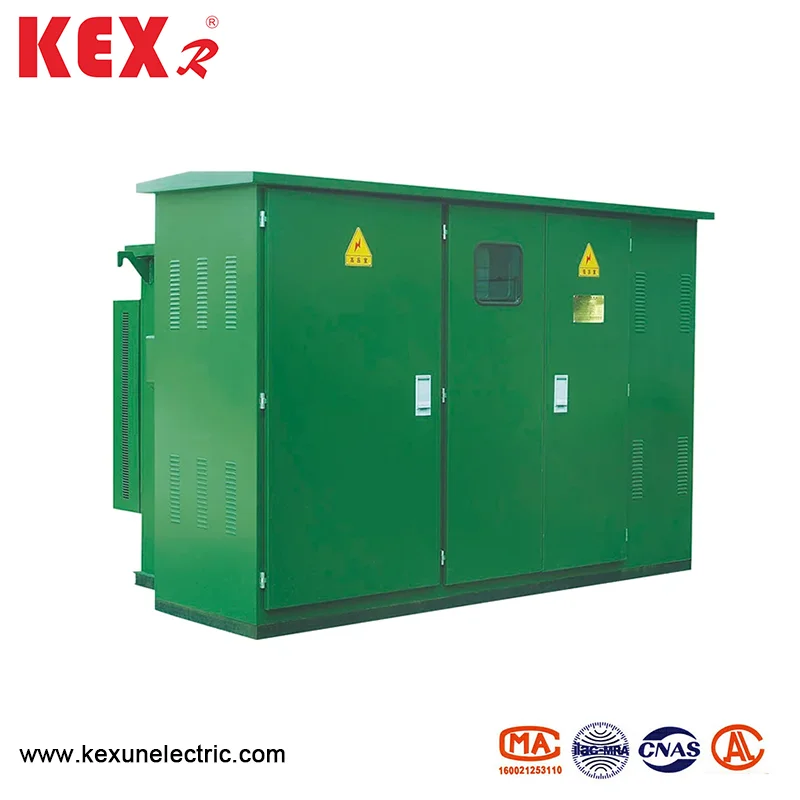

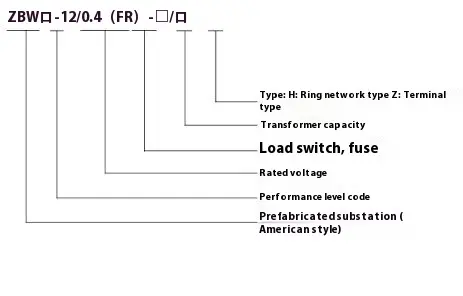

پہلے سے نصب امریکی باکس ٹائپ کابینہ

● مصنوعات کے فوائد

1. پہلے سے نصب امریکی باکس ٹائپ کابینہ میں کمپیکٹ اور معیاری ڈھانچہ ، چھوٹی منزل کی جگہ ہے ، جو اسی صلاحیت کے حامل یورپی قسم سے کہیں کم ہے۔

2. مہر بند ، موصل ڈھانچہ ، مضبوط حفاظت۔

3. پہلے سے نصب امریکی باکس قسم کی کابینہ کم نقصان ، کم شور ، کم درجہ حرارت میں اضافے ، مضبوط اوورلوڈ صلاحیت ، شارٹ سرکٹ مزاحمت اور مضبوط اثر مزاحمت کے ساتھ ٹرانسفارمر کو اپنائیں۔

4. صارفین کی اپنی مرضی کے مطابق ضروریات کو پورا کرنے کے لئے مختلف حل قبول کریں اور مختلف استعمال کے منظرناموں سے نمٹنے کے لئے۔

Canty کابینہ کا ڈھانچہ

◆ مجموعی طور پر لے آؤٹ

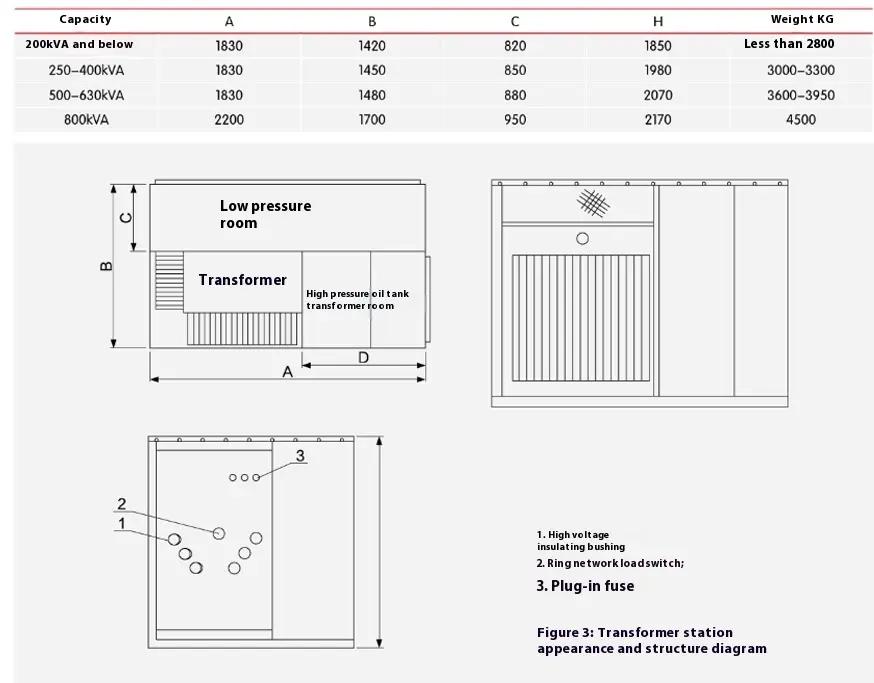

10KV پری انسٹال شدہ امریکی باکس ٹائپ کابینہ کی ظاہری شکل اور ساخت اعداد و شمار 2 اور 3 میں دکھائی گئی ہے۔ آئل ٹینک کو دو حصوں میں تقسیم کیا گیا ہے ، اوپری حصہ ہائی پریشر آئل ٹینک ہے ، اور نچلا حصہ ٹرانسفارمر آئل ٹینک ہے۔ دونوں حصے صرف برقی طور پر جڑے ہوئے ہیں اور تیل مسدود ہے۔ اسکیمیٹک آریھ کو شکل 1 میں دکھایا گیا ہے ، جس میں "I" اور "I" لائنیں لوپ نیٹ ورک فیڈر ہیں ، "ایل ایل" شاخیں ٹرانسفارمر شاخیں ہیں ، اور "V" کم وولٹیج آؤٹ پٹ ہے۔ کابینہ کو رنگ نیٹ ورک بجلی کی فراہمی کے نظام اور ٹرمینل سسٹم دونوں میں استعمال کیا جاسکتا ہے ، اور تبدیلی بہت آسان ہے۔ رنگ نیٹ ورک کے بوجھ سوئچ کے ساتھ لائن اور "Lⅲ" برانچ کا فیڈ تبدیل کیا جاتا ہے۔ ایک ہی وقت میں ، ٹرانسفارمر کے ہائی وولٹیج سائیڈ کا آنے والا ٹرمینل شارٹ سرکٹ کی غلطی اور اوورلوڈ اور شاخ کے درجہ حرارت سے زیادہ کے تحفظ کے لئے بیک اپ پروٹیکشن فیوز اور پلگ ان فیوز سے لیس ہے۔ ایک ہی وقت میں ، ہائی وولٹیج ڈسپلے ڈیوائسز اور بجلی گرنے والے بھی انسٹال ہوسکتے ہیں۔ ٹرانسفارمر کا کم وولٹیج اختتام ایک میٹر اور کم وولٹیج سرکٹ بریکر سے گزرنے کے بعد آؤٹ پٹ ہے۔

◆ ٹرانسفارمر

پہلے سے نصب امریکی باکس قسم کی کابینہ ایس 11 سیریز کو اپنایا ، کم نقصان ، کم درجہ حرارت میں اضافے اور کم شور کے ساتھ تین فیز آئل امرڈ ٹرانسفارمر کو اپنایا گیا ہے۔ مکمل طور پر مہر بند ڈھانچہ نمی کی وجہ سے ہوا کی آلودگی اور موصلیت کے انحطاط کو مؤثر طریقے سے الگ کرتا ہے۔ آئل ٹینک شیل کی نالیدار شیٹ میں گرمی کی کھپت اور ٹھنڈک کے افعال ہوتے ہیں ، اور مؤثر طریقے سے اندرونی دباؤ کو کم کرتا ہے۔

◆ دو اسٹیشن ٹرمینل لوڈ سوئچ

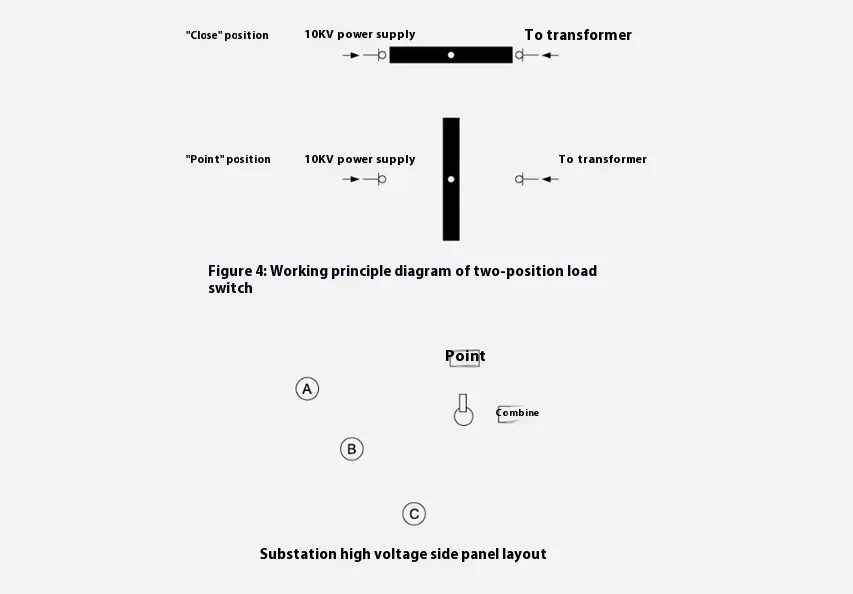

اس کا ساختی آریھ شکل 4 میں دکھایا گیا ہے ، جس میں "I" اعلی وولٹیج آنے والے ٹرمینل سے جڑا ہوا ہے۔ آپریشن کے دوران ، صارف خصوصی آپریٹنگ ہینڈل کو بوجھ سوئچ کے گھومنے والے شافٹ میں داخل کرتا ہے اور اسے گھڑی کی سمت 90 ڈگری گھوماتا ہے ، اور بوجھ سوئچ "آف" پوزیشن میں بدل جاتا ہے۔ ٹرمینل بوجھ سوئچ صرف ٹرمینل بجلی کی فراہمی کے موڈ میں ٹرانسفارمر برانچ کو کاٹ دیتا ہے یا پلگ ان فیوز کور کی جگہ لیتے وقت کام کرتا ہے ، لہذا ٹرمینل منفی بوجھ سوئچ میں صرف دو پوزیشنیں ہوتی ہیں اور اس کے چھوٹے سائز کی وجہ سے آپریٹنگ فورس بھی چھوٹی ہوتی ہے۔ تیل کے ٹینک میں تیل کی آلودگی کو کم کرنے کے ل it ، یہ تجویز کیا جاتا ہے کہ صارف دباؤ سائیڈ بوجھ کو کم کرنے کے ل load لوڈ سوئچ کو چلانے سے پہلے کم وولٹیج سوئچ کو بند کردے۔

◆ تحفظ فیوز

پہلے سے نصب امریکی باکس ٹائپ کابینہ کا پروٹیکشن فیوز ٹرانسفارمر برانچ میں پلگ ان فیوز کے ساتھ سیریز میں منسلک ہے (شکل 2 میں R1 اور R2 دیکھیں) مکمل حد سے متعلق تحفظ فیوز تشکیل دینے کے لئے۔ یہ تب ہی چل رہا ہے جب کابینہ کے اندر شارٹ سرکٹ کی غلطی ہو ، لہذا اڑانے کا امکان بہت کم ہے۔ یہ اوپری آئل ٹینک میں نصب ہے ، اور اگر اس کو اپ ڈیٹ کرنا ہے تو تیل کے ٹینک کو کھولنے کی ضرورت ہے۔

◆ ٹائپ فیوز داخل کریں

اس کے پگھلنے والے کور میں دوہری حساسیت (درجہ حرارت اور موجودہ) ہے ، یعنی جب یہ بوجھ کی طرف ناکام ہوجاتا ہے تو یہ پگھل جاتا ہے (اوورلوڈ یا ضرورت سے زیادہ درجہ حرارت)۔ پلگ ان فیوز اور بیک اپ پروٹیکشن فیوز کو سیریز میں استعمال کیا جاتا ہے ، جو پوری رینج کو چھوٹے موجودہ (کئی بار ان) سے بڑے موجودہ (کئی دسیوں کلویمپیرس) تک کی حفاظت کرسکتا ہے ، اور زیادہ سے زیادہ توڑنے والا موجودہ 50KA ہے۔

نوٹ ：

1. ٹیبل میں درج تمام فیوز کی درجہ بندی ہیں۔ بیک اپ پروٹیکشن فیوز صرف اس وقت اڑا دیا جاتا ہے جب پہلے سے نصب امریکی باکس ٹائپ کابینہ کے اندر شارٹ سرکٹ کی غلطی ہو۔

2. منتخب ٹرانسفارمر صرف Dyn11 کے کنکشن موڈ کے لئے موزوں ہے۔

When. داخل کردہ فیوز کا انتخاب کرتے وقت ، اس پر غور کیا جانا چاہئے کہ ٹرانسفارمر کی مکمل صلاحیت موجودہ 300s کے اندر پگھل جانا چاہئے ، اور ایک ہی وقت میں ، یہ مطمئن ہونا چاہئے کہ جب 0.1s استعمال کیا جاتا ہے تو ٹرانسفارمر کی 12 گنا پوری صلاحیت کو پگھلا نہیں جانا چاہئے۔

I. آئی ای سی کے معیار کے مطابق ، فیوز -25 ℃ ~+40 ℃ کی سیاسی حد میں کام کرسکتا ہے۔ جب تیل کا درجہ حرارت +40 than سے زیادہ ہوتا ہے تو ، فیوز کی درجہ بندی شدہ موجودہ کو ہر 1 ℃ اضافے کے لئے 1 ٪ کم کرنا چاہئے۔

◆ کہنی کی قسم اور "T" ٹائپ کیبل ہیڈ

12KV سے پہلے سے انسٹال شدہ امریکی باکس ٹائپ کیبین کی اعلی وولٹیج آنے اور جانے والی لائنوں کو آنے والی اور باہر جانے والی لائنوں کو اپنانے کی لائنز کو اپناتے ہیں ، اور اعلی وولٹیج بجلی کی فراہمی کو تیل کے ٹینک سے باہر کی طرف جاتا ہے جو ایپوسی کاسٹ موصل آستینوں کے ذریعہ ہوتا ہے۔ فیکٹری کے ٹیسٹ اور صارف کے قبولیت ٹیسٹ کی سہولت کے ل the ، خود موصل آستینوں میں 10KV پاور فریکوئنسی کا مقابلہ کرنے کی صلاحیت ہے جو وولٹیج اور بجلی کے تسلسل کا مقابلہ وولٹیج کا مقابلہ کرتی ہے۔ کیبل ہیڈ انسٹال کرنے سے پہلے ، یہ جاننا ضروری ہے کہ صارف کو بجلی گرنے والوں کی ضرورت ہے یا نہیں۔ اگر ضروری ہو تو ، لوپ کی آنے والی اور جانے والی لائنوں پر موصل آستینوں کا ایک سیٹ ڈبل پاس کی قسم کو اپناتا ہے ، اور دوسرا سیٹ سنگل پاس کی قسم کو اپناتا ہے۔

ایک کہنی یا ٹی کے سائز کا کیبل ہیڈ کا انتخاب کریں جو کیبل سیکشن سے مماثل ہو ، اس کے اندرونی اور بیرونی سطحوں کو صاف کریں اور موصلیت والی آستین کی سطح کو اینہائڈروس ایتھنول کے ساتھ صاف کریں ، آستین کی سطح پر تھوڑا سا 7501 ویکیوم سلیکون چکنائی لگائیں ، اور کیبل کے کام کے علاقے کی خصوصی تنصیب کی خصوصیات کے مطابق انسٹال کریں۔ ڈبل پاس موصلیت سے متعلق آستین کے دوسرے سرے پر ، اسی طرح ایک خاص مکمل طور پر مہر بند زنک آکسائڈ آئرسٹر انسٹال کریں۔ کیبل ہیڈ کی تنصیب کے لئے ہدایات دیکھیں۔

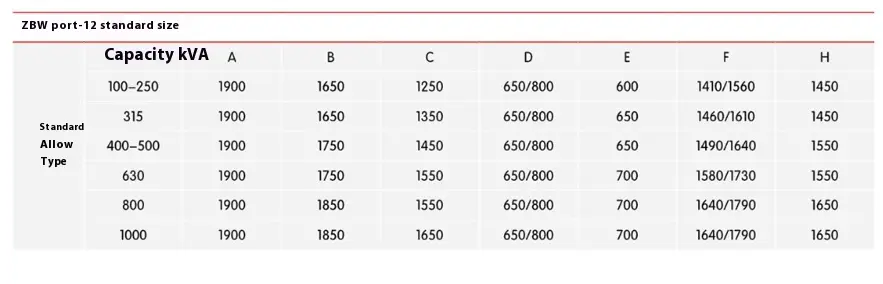

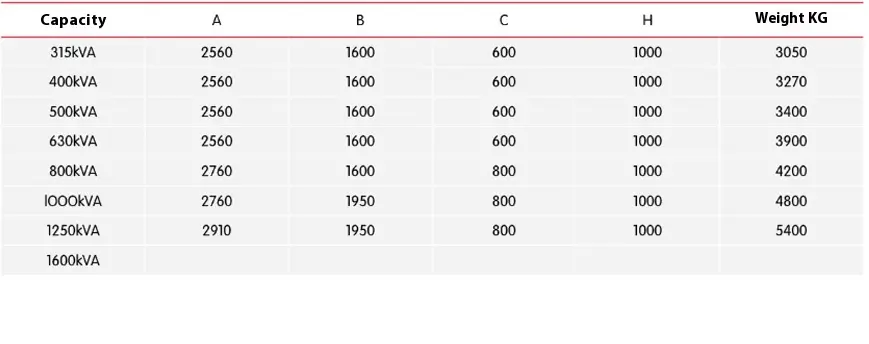

pre پہلے سے نصب امریکی باکس ٹائپ کابینہ کے طول و عرض
