امریکی قسم پیڈ ماونٹڈ ٹرانسفارمر
چین مینوفیکچر کیکسن کے ذریعہ تیار کردہ امریکی ٹائپ پیڈ ماونٹڈ ٹرانسفارمر ایک مربوط اور ماڈیولر چھوٹے تقسیم ٹرانسفارمر ہے ، جس میں کمپیکٹ ڈھانچے ، آسان تنصیب اور اچھی حفاظت کی خصوصیات ہیں ، اور شہری تقسیم کے نیٹ ورکس ، رہائشی حلقوں ، تجارتی علاقوں اور صنعتی بجلی کی کھپت میں وسیع پیمانے پر استعمال ہوتا ہے۔
ماڈل: ZBW-12
برانڈ ： KEXR
ماڈل: ZBW-12
برانڈ ： KEXR
امریکی ٹائپ پیڈ ماونٹڈ ٹرانسفارمر میں مندرجہ ذیل اہم خصوصیات ہیں۔
◆ کمپیکٹ ڈیزائن
چھوٹا سائز ، کم منزل کی جگہ ، محدود جگہ والی جگہوں کے لئے موزوں۔
امریکی باکس ٹائپ ٹرانسفارمر ڈھانچہ اپنایا جاتا ہے ، جو عام طور پر کنکریٹ پیڈ ماونٹڈ پر نصب ہوتا ہے۔
pre پہلے سے جمع ڈھانچہ
سائٹ پر انسٹالیشن کے کام کے بوجھ کو کم کرنے کے لئے فیکٹری چھوڑنے سے پہلے اعلی اور کم وولٹیج سوئچز ، ٹرانسفارمرز اور پروٹیکشن ڈیوائسز کے انضمام کو مکمل کریں۔
مکمل طور پر مہر بند ڈھانچہ ، نمی پروف ، دھول پروف اور سنکنرن پروف کو اپنائیں۔
◆ محفوظ اور قابل اعتماد
بجلی کے جھٹکے کے خطرے کو کم کرنے کے لئے مکمل موصلیت کا ڈیزائن اپنائیں۔
اس میں اوورلوڈ ، شارٹ سرکٹ اور درجہ حرارت کے تحفظ کے افعال ہیں ، اور وہ مستحکم چلتے ہیں۔
◆ آسان بحالی
امریکن پلگ ان کیبل ہیڈ (کہنی کیبل ہیڈ) اپنایا گیا ہے ، جو فوری تنصیب اور متبادل کے لئے آسان ہے۔ رسائی کے دروازے کا ڈیزائن آپریشن اور دیکھ بھال کے لئے معقول اور آسان ہے۔
◆ مضبوط موافقت
امریکی ٹائپ پیڈ ماونٹڈ ٹرانسفارمر بیرونی ماحول کے لئے موزوں ہے ، تحفظ کی سطح عام طور پر IP67 تک پہنچ جاتی ہے۔
حسب ضرورت ڈیزائن مختلف وولٹیج کی سطح (جیسے 10KV/0.4KV) اور صلاحیت کی ضروریات (جیسے 50KVA ~ 1600KVA) کو پورا کرسکتا ہے۔ ◆
American امریکن ٹائپ پیڈ ماونٹڈ ٹرانسفارمر کے عام اطلاق کے منظرنامے
آربن ڈسٹری بیوشن نیٹ ورک: یہ سڑکوں اور برادریوں کی بجلی کی تقسیم میں تبدیلی کے لئے موزوں ہے ، اور مقبوضہ علاقے کو کم کرتا ہے۔
resresresresediational علاقہ: پرسکون ڈیزائن ، رہائشی علاقوں میں بجلی کی فراہمی کے لئے موزوں ہے۔
commers تجارتی مرکز: خوبصورت اور کمپیکٹ ، شہر کی ظاہری شکل کو متاثر کیے بغیر۔
✅ انڈسٹریل پارک: اعلی وشوسنییتا کے ساتھ سخت ماحول کے مطابق ڈھال لیا۔
powermetimately متضاد بجلی کی کھپت: جیسے تعمیراتی مقامات ، نمائشیں ، وغیرہ ، جو تیزی سے تعیناتی کے لئے آسان ہے۔
● ٹرانسفارمر ٹیکنیکل پیرامیٹرز جو امریکی قسم کے پیڈ ماونٹڈ ٹرانسفارمر کے ذریعہ استعمال ہوتے ہیں
|
سیریل نمبر |
آئٹم |
یونٹ |
تکنیکی پیرامیٹرز |
|
1 |
ریٹیڈ وولٹیج |
کے وی |
10/0.4 |
|
2 |
زیادہ سے زیادہ آپریٹنگ وولٹیج |
کے وی |
12 |
|
3 |
درجہ بندی کی تعدد |
ہرٹج |
50 |
|
4 |
درجہ بندی کی گنجائش |
کے وی اے |
150-1600 |
|
5 |
1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں |
کے وی |
35 |
|
6 |
بجلی کی شمولیت وولٹیج |
کے وی |
75 |
|
7 |
کولنگ کا طریقہ |
|
اونن |
|
8 |
ہائی وولٹیج بیک اپ فیوز کی موجودہ کو توڑنا |
kA |
50 |
|
9 |
پلگ ان فیوز کا موجودہ توڑ |
kA |
2.5 |
|
10 |
ماحول کا درجہ حرارت |
℃ |
-35 ~ 40 |
|
11 |
قابل کنڈلی کا درجہ حرارت بڑھ رہا ہے |
℃ |
65 |
|
12 |
کوئی بوجھ وولٹیج ریگولیشن نہیں |
|
± 5 ٪ یا ± 2*2.5 ٪ |
|
13 |
شور کی سطح |
ڈی بی |
50 |
|
14 |
آئی پی ڈگری |
|
IP43 |
trans مختلف قسم کے ٹرانسفارمرز کے نقصان کا موازنہ
|
صلاحیت (کے وی اے) |
وولٹیج 9 (کے وی) |
جڑنے والا گروپ |
موجودہ ٪ نہیں |
کوئی بوجھ نقصان نہیں ٪ |
مائبادا وولٹیج ٪ |
بوجھ نقصان (ڈبلیو) |
|||||
|
HV |
lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 or2*± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
load لوڈ سوئچ کے تکنیکی پیرامیٹرز کا جدول اپنایا گیا
|
آئٹم |
نام |
یونٹ |
315a |
630a |
|
ریٹیڈ وولٹیج |
|
کے وی |
12 |
12 |
|
زیادہ سے زیادہ موجودہ |
|
A |
315 |
630 |
|
درجہ بندی کی تعدد |
|
ہرٹج |
50 |
50 |
|
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ |
|
KA |
31.5 |
50 |
|
ریٹیڈ شارٹ ٹرم موجودہ کا مقابلہ کریں |
|
KA |
12.5 |
50 |
|
ریٹیڈ مختصر مدت کا مقابلہ وقت |
|
S |
2 |
2 |
|
مکینیکل زندگی |
|
وقت |
2000 |
2000 |
|
بجلی کا تسلسل ٹیسٹ |
زمین کے لئے مرحلہ |
کے وی |
75 |
75 |
|
تنہائی کا فریکچر |
85 |
85 |
||
|
1 منٹ کام کی فریکوئنسی وولٹیج کا مقابلہ کریں |
زمین کے لئے مرحلہ |
42 |
42 |
|
|
تنہائی کا فریکچر |
48 |
48 |
||
|
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے |
|
KA |
31.5 |
50 |

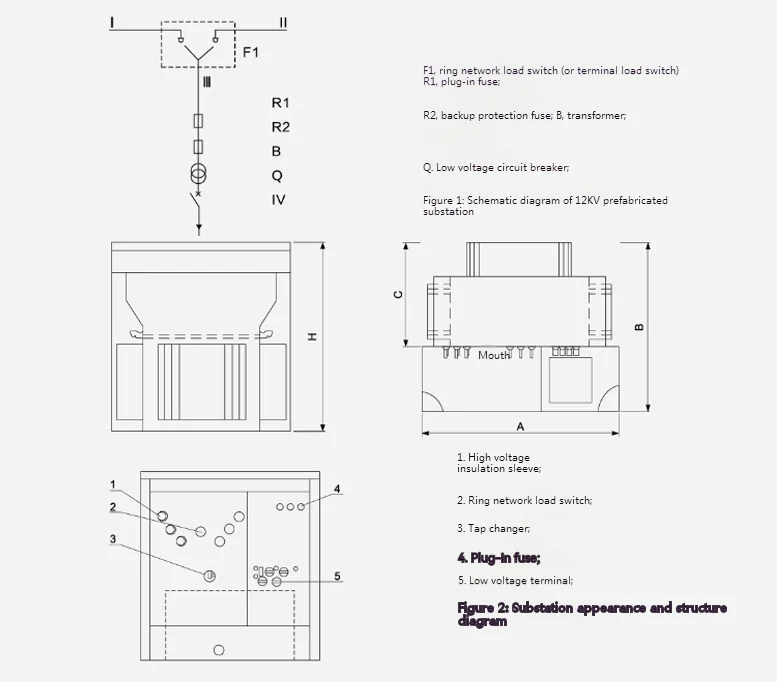

American امریکی قسم کے پیڈ ماونٹڈ ٹرانسفارمر کے طول و عرض
|
ZBW-12 پہلے سے انسٹال شدہ امریکی باکس ٹائپ سب اسٹیشن معیاری طول و عرض |
|||||||
|
صلاحیت (کے وی اے) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
