زیر زمین سب اسٹیشن

● مصنوعات کا جائزہ

YBD-12 قسم کی زمین کی تزئین کی زیر زمین سب اسٹیشن شہری ماحولیاتی ڈیزائن کے تصور کے مطابق ہے ، ایک چھوٹا سا علاقہ رکھتا ہے اور ماحول کو خوبصورت بناتا ہے۔ یہ شہری ٹریفک ٹرنک سڑکوں ، رہائشی علاقوں ، ہوائی اڈوں ، اسٹیشنوں ، آف ہائی وے اور دیگر مقامات کے لئے موزوں ہے ، اور شہری تقسیم کے نیٹ ورک کے سازوسامان کی تبدیلی کا رجحان بن جائے گا۔

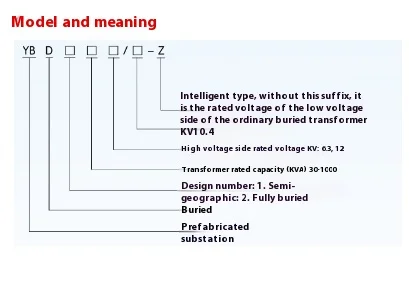

Y YBD-12 قسم کی زمین کی تزئین کی زیر زمین سب اسٹیشن کی ماڈل کی وضاحت

روایتی باکس سب اسٹیشن کے مقابلے میں ، زیر زمین سب اسٹیشن میں درج ذیل واضح فوائد ہیں ：

est جمالیات اور ماحولیاتی ہم آہنگی

عام باکس سب اسٹیشن نے ایک بڑے علاقے پر قبضہ کیا ہے ، جو آس پاس کے ماحول کے ساتھ اچھی طرح سے ہم آہنگی نہیں کرسکتا ہے ، اور زیر زمین سب اسٹیشن میں ایک چھوٹا سا تقسیم خانہ ہے ، جو آس پاس کے ماحول کو متاثر نہیں کرے گا۔

▶ توانائی کی بچت

توانائی کی بچت اور کھپت میں کمی پورے معاشرے کا اتفاق رائے بن گئی ہے۔ وائی ​​بی ڈی -12 قسم کے زمین کی تزئین کے زیر زمین سب اسٹیشن کے لئے ترجیح دی جانے والی ٹرانسفارمر کم نقصان والے ٹرانسفارمر ہیں جیسے ایس 11 سیریز ، ایس 13 سیریز اور ایس بی ایچ 15 سیریز صارفین کی طلب اور فراہمی کے مطابق منتخب کی جاسکتی ہیں۔

▶ شور میں کمی

ٹرانسفارمر کا شور آئرن کور سے آتا ہے ، اور عام باکس ٹرانسفارمر میں زمین سے اونچائی عام طور پر تقریبا 1.2m ہوتی ہے ، جو لوگوں کی نیند کو آسانی سے متاثر کرتی ہے۔ YBD-12 قسم کی زمین کی تزئین کی زیر زمین سب اسٹیشن مجموعی طور پر زیر زمین انسٹال ہے ، اور اس کے شور کو واضح طور پر کم کیا جاسکتا ہے ، جس کا رہائشیوں پر بہت کم اثر پڑتا ہے۔

customers صارفین کے لئے قدر پیدا کریں

مختصر پیداوار سائیکل ، چھوٹی سرمایہ کاری اور فوری اثر کے ساتھ ، کیکسن میں زمین کی تزئین کی زیر زمین سب اسٹیشن کو مکمل طور پر تیار کیا جاسکتا ہے۔ شہری اہم سڑکوں اور شاہراہوں پر نصب زیر زمین سب اسٹیشن زمین پر ایک اشتہاری لائٹ باکس سوئچ ڈیوائس ہے ، اور اس کا اشتہاری لائٹ باکس پوزیشن صارفین کو طویل عرصے تک اشتہاری فوائد فراہم کرے گا۔

▶ اعلی آٹومیشن

وائی ​​بی ڈی -12 ٹائپ لینڈ اسکیپ انڈر گراؤنڈ سب اسٹیشن جی پی آر ایس وائرلیس نیٹ ورک ٹکنالوجی کا استعمال کرتے ہوئے جامع پیمائش اور کنٹرول ڈیوائس کے ذریعے کنٹرولر کو ہائی وولٹیج اور کم وولٹیج سوئچ گیئر کی آپریشن کی حیثیت کی اطلاع دے سکتا ہے ، جو سب اسٹیشن کے آپریشن اور استعمال میں بہت سہولت فراہم کرتا ہے۔

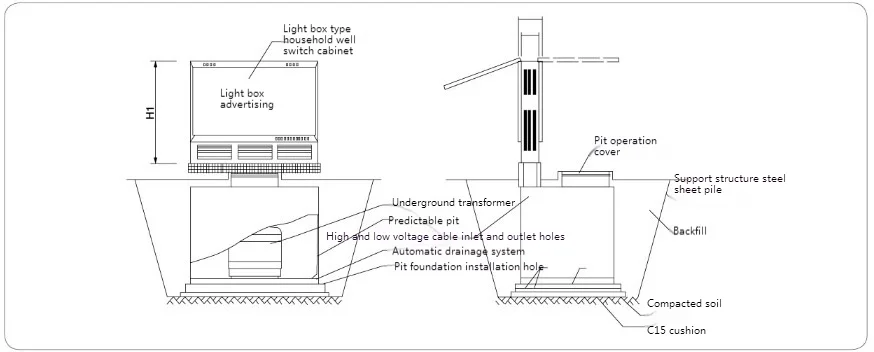

Y YBD-12 قسم کے زمین کی تزئین کی زیر زمین سب اسٹیشن کا انسٹالیشن ڈایاگرام

نوٹ ：

1. مندرجہ بالا طول و عرض صرف حوالہ کے لئے ہیں۔ جب اصل طول و عرض کا آرڈر دیتے ہو تو براہ کرم مینوفیکچر کے ذریعہ فراہم کردہ ڈرائنگز کا حوالہ دیں۔

2. مصنوعات میں زیر زمین ٹرانسفارمر ، لائٹ باکس آؤٹ ڈور سوئچ کابینہ اور تیار شدہ گڑھے پر مشتمل ہے۔ یہ فیکٹری میں پہلے سے جمع سامان کا ایک مکمل سیٹ ہے ، اور لائٹ باکس سوئچ کابینہ کا شیل سٹینلیس سٹیل سے بنا ہے۔

3. تیار شدہ گڑھے کو مکمل طور پر مہر اور واٹر پروف ہے ، گڑھے کے اوپری احاطہ کی سطح کو مربع فرش ٹائلوں سے سجایا گیا ہے ، اور گڑھے کا نچلا خانہ دھات کے سیرامک ​​سے بنا ہوا ہے ، جس کو جی بی/ٹی 19285 کی ضروریات کے مطابق اینٹی سنکنرن کے علاج کا نشانہ بنایا جاتا ہے "دفن اسٹیل پائپ لائنوں کی سنکنرن انجینئرنگ پر معائنہ"۔

4. گڑھے کا اوپری احاطہ ایک اوپن ایبل مین ہول کے ساتھ فراہم کیا جاتا ہے۔ مینہول کھلنے کے بعد ، اس کی تائید کی جاتی ہے اور سلنڈر کے ذریعہ اس کی پوزیشن ہوتی ہے۔ مینہول کے ذریعہ ، زیر زمین ٹرانسفارمر کارکن کا مشاہدہ کیا جاسکتا ہے اور کیبل سیفٹی کنکشن کے لئے گڑھے میں داخل ہونے کے لئے اسے چلایا جاسکتا ہے۔

5. یہ تجویز کیا جاتا ہے کہ دھماکے کرنے والے بولٹ کو گڑھے کی بنیاد کے سائز کے مطابق سرایت کرنا چاہئے۔ گڑھے کی جگہ اور فکس ہونے کے بعد ، افق کے مطابق مٹی کو بیک فل کریں ، اور پھر پودے لگائیں۔

two دو عام اسکیموں کی ڈیزائن ڈرائنگ

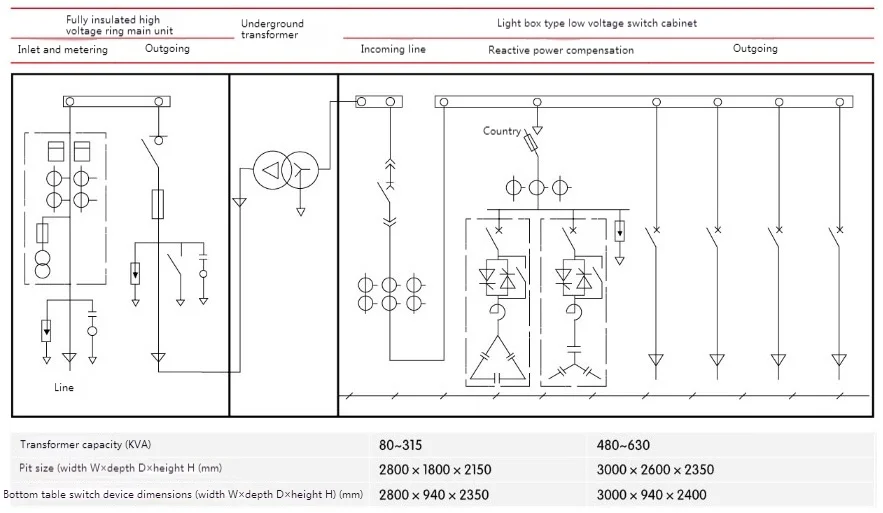

◆ HV رنگ مین UNIY+انڈر گراؤنڈ ٹرانسفارمر+لو وولٹیج میٹرنگ ：

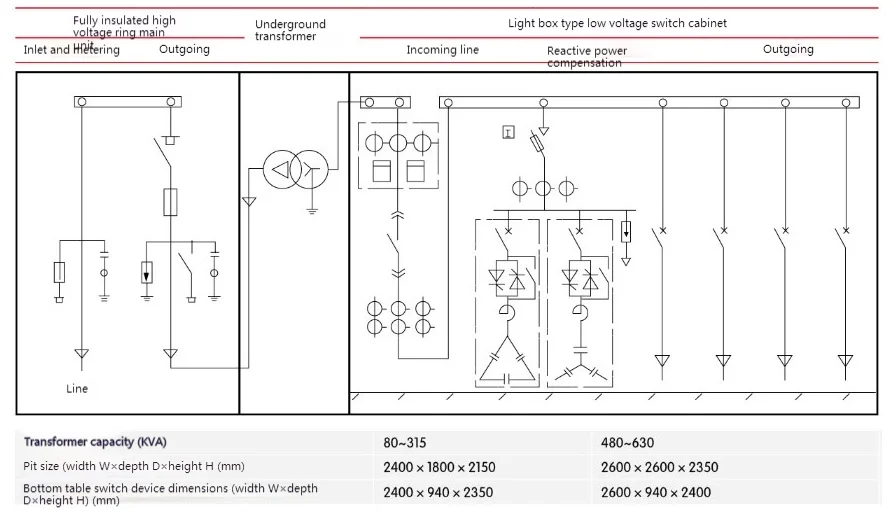

◆ HV رنگ مین یونٹ+ہائی وولٹیج میٹرنگ+زیر زمین ٹرانسفارمر+LV فیڈر ：
