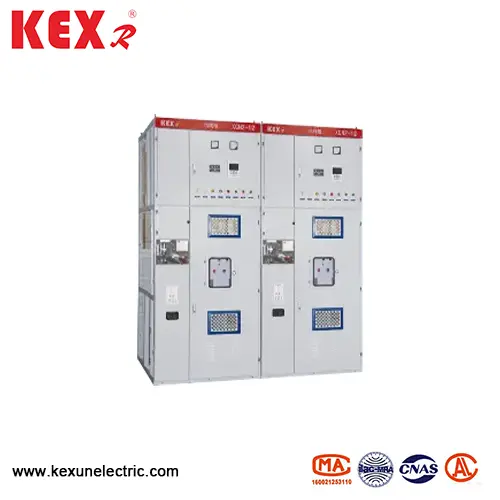

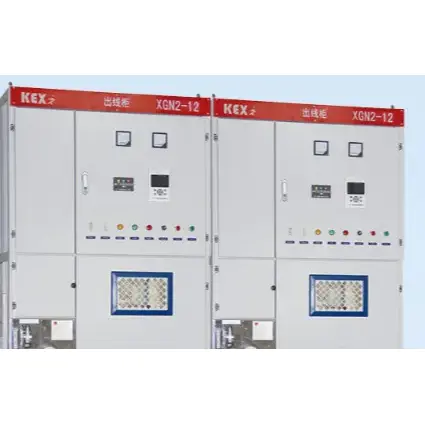

باکس ٹائپ فکسڈ میٹل بند سوئچ کا سامان

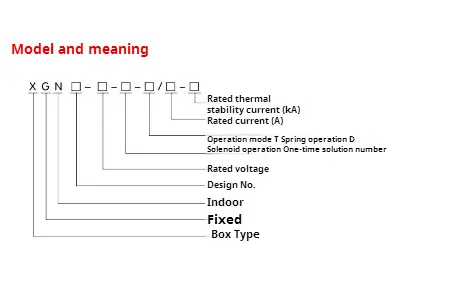

● ماڈل کے معنی

X XGN2-12 باکس کے بنیادی طور پر تکنیکی پیرامیٹرز فکسڈ میٹل بند سوئچ کا سامان

◆ ڈھانچہ

یہ XGN2-12 باکس ٹائپ فکسڈ میٹل بند سوئچ کا سامان دھات بند باکس کا ڈھانچہ ہے ، اور سامان کے فریم کو زاویہ اسٹیل کے ذریعہ ویلڈیڈ کیا جاتا ہے۔ اس سامان کو سرکٹ بریکر روم ، ایک بس کا کمرہ ، ایک کیبل روم اور اسٹیل پلیٹوں کے ذریعہ ایک ریلے کمرے میں تقسیم کیا گیا ہے ، اور سامان میں اہم اجزاء کا آپریشن مشاہدہ کی کھڑکی اور اس کی روشنی میں روشنی کے لیمپ کے ذریعے دیکھا جاسکتا ہے۔ سامان کی تکنیکی کارکردگی کو بہتر بنانے کے ل the ، اہم اجزاء (جیسے سرکٹ توڑنے والے اور روٹری منقطع کرنے والوں) کو دوبارہ ڈیزائن کیا گیا ہے۔ XGN2-12 باکس ٹائپ فکسڈ میٹل بند سوئچ آلات کی ترتیب کے مطابق ، ریلے ریلے کمرے ، سگنل ریلے میں انسٹال کیا جاسکتا ہے ، اشارے کے آلات ، سگنل لائٹس دروازے پر لگائی جاسکتی ہیں ، اور ٹرانسفر سوئچ کی تنصیب اور آپریشن روم ، پچھلے حصے میں بس روم اور کیبل روم کے ساتھ ، تاکہ صارف آسانی سے وائرس کو جوڑ سکتے ہیں۔ سامنے سرکٹ بریکر کمرہ ہے ، جو سامان کی دیکھ بھال کے لئے آسان ہے۔ سامان کے اندرونی طریقہ کار کے لئے شکل 1 اور شکل 2 اور پروڈکٹ دستی کا حوالہ دیں۔

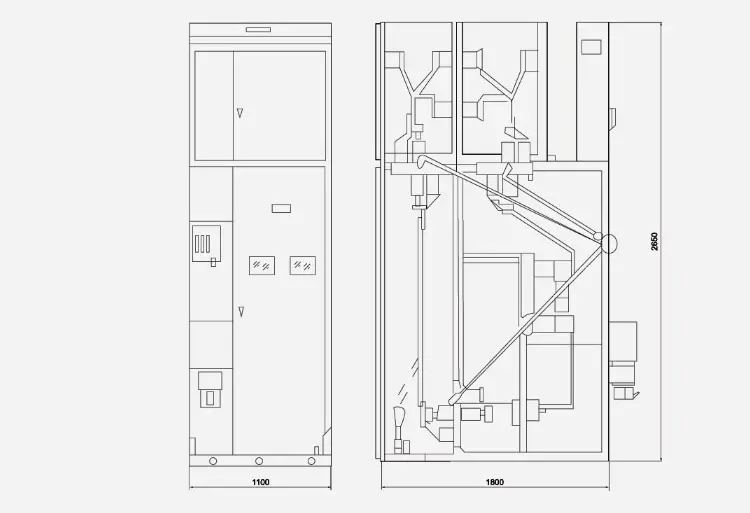

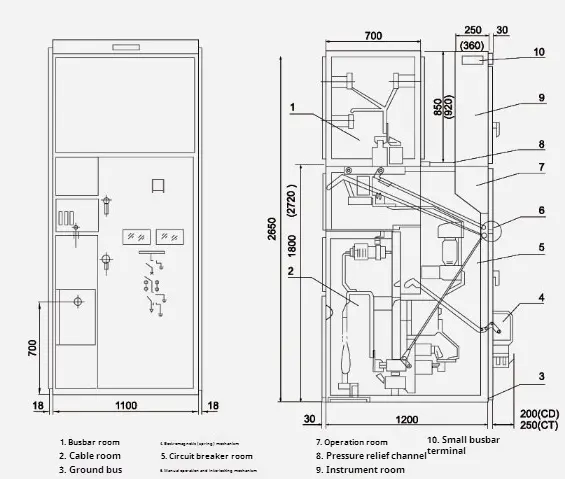

● XGN □ -12/07D آؤٹ لائن ڈرائنگ

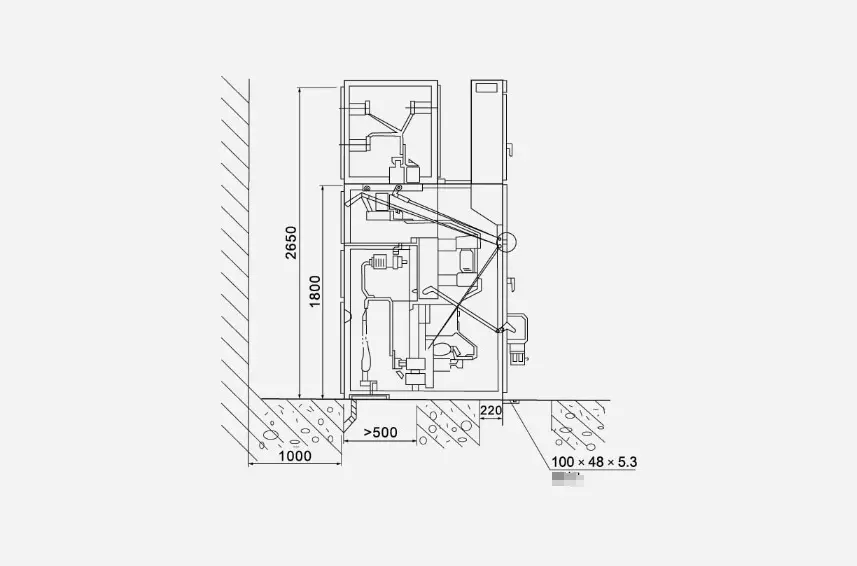

● XGN □ -12 (بائی پاس کیبل کا آؤٹ لیٹ) آؤٹ لائن ڈرائنگ

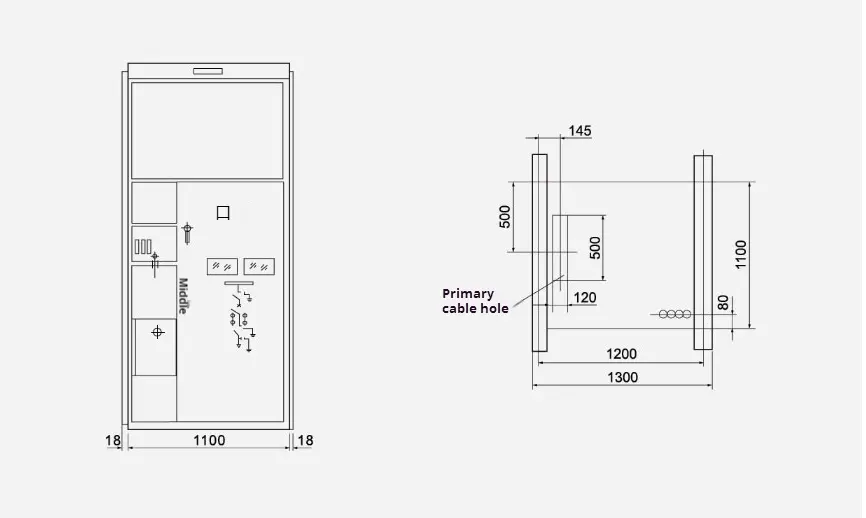

● مجموعی طول و عرض کی تنصیب کی ڈرائنگ
