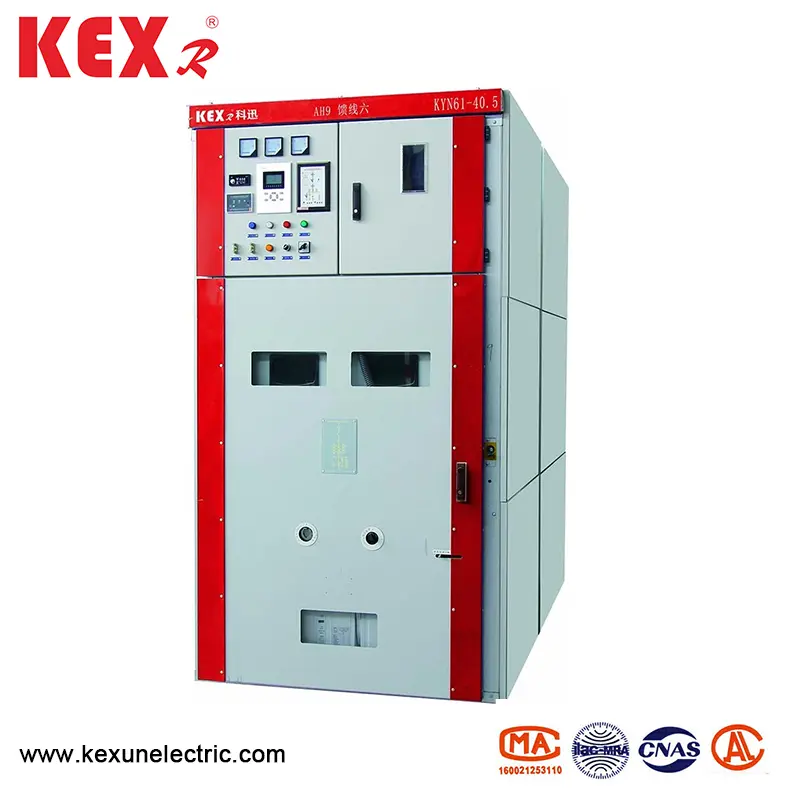

کوچ پہنے شفٹنگ سوئچ گیئر

● ٹیکٹونک خصوصیات

switch سوئچ گیئر کا ڈھانچہ جمع ہوتا ہے ، اور سرکٹ بریکر ہینڈ کارٹ کے ذریعہ فرش پر لگایا جاتا ہے

▶ KYN61-40.5 قسم کی آرمر پہنے شفٹنگ سوئچ گیئر ایک بالکل نیا جامع موصل ویکیوم سرکٹ بریکر کے ساتھ لیس ہے ، جس میں اچھ int ی تبادلوں اور آسان متبادل کی خصوصیات ہیں۔

hand ہینڈکارٹ فریم لیڈ سکرو اور نٹ پروپلشن میکانزم سے لیس ہے ، جو آسانی سے ہینڈ کارٹ کو منتقل کرسکتا ہے اور غلط فہمی کو پروپولشن ڈھانچے کو نقصان پہنچانے سے روک سکتا ہے۔

▶ تمام کاروائیاں کابینہ کے دروازے کے قریب سے کی جاسکتی ہیں

main مرکزی سوئچ ، ہینڈ کارٹ اور سوئچ کابینہ کے دروازوں کے مابین باہمی روابط "فائیو-رزقانی" فنکشن کو پورا کرنے کے لئے لازمی مکینیکل لاکنگ موڈ کو اپناتے ہیں۔

cable کیبل روم میں ایک سے زیادہ کیبلز کو مربوط کرنے کے لئے کافی جگہ ہے

quick کوئیک گراؤنڈنگ سوئچ کو گراؤنڈنگ اور شارٹ سرکٹ کے لئے استعمال کیا جاتا ہے

shel شیل کی حفاظت کی سطح IP3X ہے ، اور تحفظ کی سطح IP2X ہے ； جب ہینڈ کارٹ کا دروازہ کھلا ہوا ہے

▶ آرمر پہنے شفٹنگ سوئچ گیئر GB3906-1991.DL404-1997 کے مطابق ہے اور حوالہ کے لئے بین الاقوامی IEC-298 معیار کو اپناتا ہے۔

● ماحول کے حالات

memust محیطی درجہ حرارت کی اوپری حد +40 ℃ ہے ، اور 24 گھنٹوں کے اندر ماپنے والی اوسط قیمت 35 ℃ سے زیادہ نہیں ہے ، اور نچلی حد IS-15 ℃

▶ اونچائی: سطح سمندر سے 1000 میٹر سے زیادہ نہیں

▶ نسبتا hum نمی: روزانہ اوسط قیمت 95 ٪ سے زیادہ نہیں ہوگی ، اور ماہانہ اوسط قیمت 90 ٪ سے زیادہ نہیں ہوگی

▶ زلزلے کی شدت: 8 ڈگری سے زیادہ نہیں

▶ پانی کے بخارات کا دباؤ: روزانہ اوسط قیمت 2.2KPA سے زیادہ نہیں ہوگی ، اور ماہانہ اوسط قیمت 90 ٪ سے زیادہ نہیں ہوگی۔

● تکنیکی پیرامیٹر ٹیبلز

◆ ویکیوم سوئچ گیئر

◆ ویکیوم سرکٹ بریکر

◆ بہار سے چلنے والی مشینری

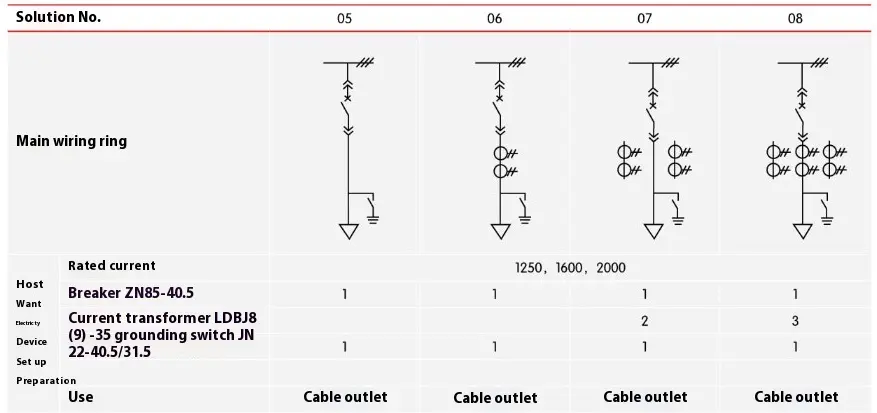

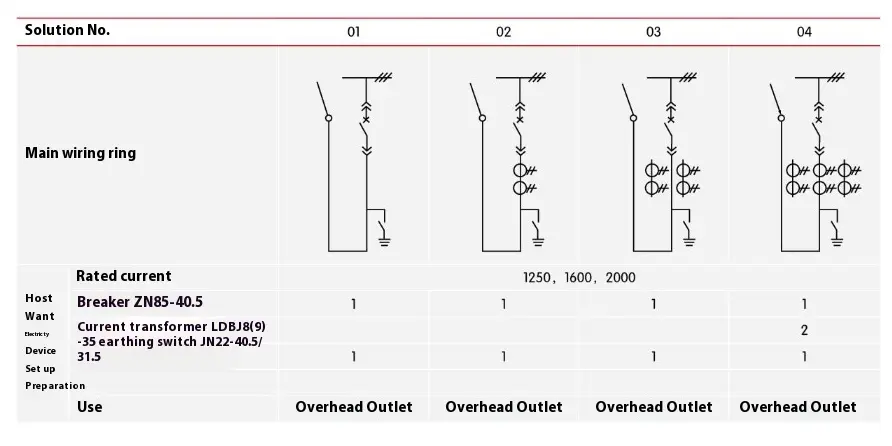

● وائرنگ اسکیمیں

آرمر پہنے شفٹنگ سوئچ گیئر کے لئے عام طور پر 27 عام پرائمری وائرنگ اسکیمیں ہیں ، جو صارفین کی کیبل آنے اور جانے والی لائنوں ، اوور ہیڈ آنے اور جانے والی لائنوں ، مواصلات اور پیمائش ، تحفظ وغیرہ کی ضروریات کو پورا کرسکتی ہیں ، اگر موجودہ اسکیموں سے دیگر اسکیمیں مختلف ہیں تو ، براہ کرم مینوفیکچر سے مشورہ کریں۔

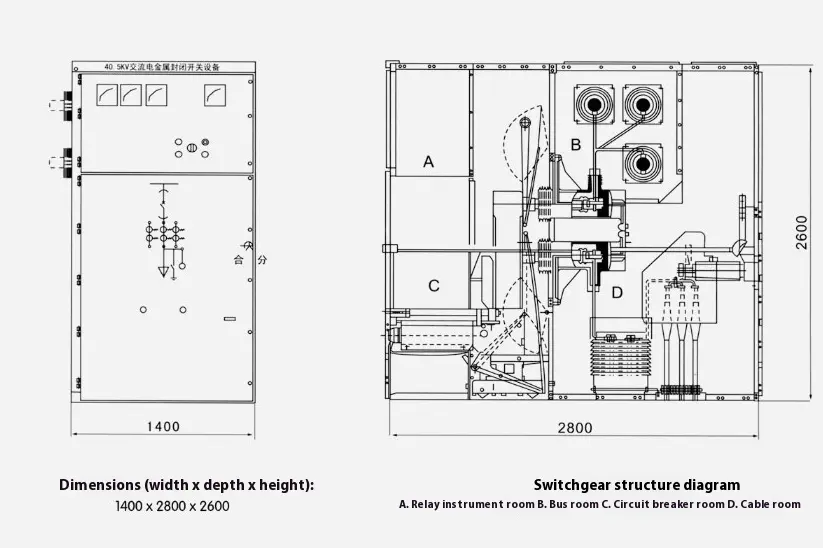

arm آرمر پہنے شفٹنگ سوئچ گیئر کے ساختی طول و عرض

● سوئچ گیئر انسٹالیشن

K KYN61-40.5 کی اونچائی قسم کے آرمر پہنے شفٹنگ سوئچ گیئر کے برقی کمرے: ≥ 4500 ملی میٹر

canity کابینہ کے پچھلے حصے سے دیوار تک فاصلہ: ≥ 1500 ملی میٹر

F فاؤنڈیشن فریم کی چپٹی: ≤ 1 ملی میٹر/میٹر

F فاؤنڈیشن کا ایمبیڈڈ چینل اسٹیل زمین سے 3 ملی میٹر سے زیادہ نہیں ہوگا

▶ اسے بولٹ یا ویلڈنگ کے ذریعہ فاؤنڈیشن پر طے کیا جاسکتا ہے

switch سوئچ گیئر کا وزن تقریبا 1800 کلوگرام ہے

▶ سوئچ گیئر آپریٹنگ کوریڈور کی چوڑائی (واحد قطار): ≥3000 ملی میٹر اور ڈبل قطار (آمنے سامنے) ≥4000 ملی میٹر۔

● مصنوعات کی مستقل مزاجی

◆ پرائمری لائن مین اسکیم نمبر ، سنگل بس سسٹم ڈایاگرام ، انتظام ڈایاگرام اور لے آؤٹ ڈایاگرام

◆ سیکنڈری سرکٹ کا برقی اسکیمیٹک ڈایاگرام اور ٹرمینل انتظام ڈایاگرام

◆ ماڈل کی تفصیلات اور کوچ پہنے ہوئے شفٹنگ سوئچ گیئر کے برقی اجزاء کی مقدار

main مین بس اور برانچ بس کی وضاحتیں اور مواد

parts اسپیئر پارٹس اور اسپیئر پارٹس کے نام اور مقدار

◆ خصوصی تقاضوں پر فیکٹری سے اتفاق کیا جائے گا

product پروڈکٹ ٹکنالوجی کی مسلسل بہتری کی وجہ سے ، تمام اعداد و شمار ہماری فیکٹری کے تکنیکی محکمہ کی تازہ ترین تصدیق کے تابع ہوں گے۔ اگر کوئی تبدیلی ہے تو ، کوئی اطلاع نہیں ہوگی۔

ing آرڈرنگ ہدایات

◆ مین وائرنگ اسکیم ڈایاگرام ، مقصد اور سنگل وائر سسٹم ڈایاگرام ؛ ریٹیڈ وولٹیج ؛ موجودہ موجودہ ؛ ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ ؛ بجلی کی تقسیم کے کمرے کا ترتیب منصوبہ اور سوئچ گیئر وغیرہ کا انتظام اور ترتیب کا منصوبہ۔

آنے والی اور جانے والی کیبلز کی خصوصیات کی نشاندہی کریں

switch سوئچ گیئر اور دیگر لاکنگ اور خودکار آلات کے کنٹرول ، پیمائش اور تحفظ کے افعال کے لئے تقاضے۔

◆ سوئچ گیئر میں اہم برقی اجزاء کی ماڈل ، تصریح اور مقدار۔ اگر سوئچ گیئر یا آنے والی کابینہ کے مابین بس برج کنکشن کی ضرورت ہو تو ، مخصوص ڈیٹا جیسے بس برج کی موجودہ شرح ، بس برج کی مدت اور زمین سے اونچائی کی فراہمی کی جائے گی۔

◆ جب کوچ پہنے شفٹنگ سوئچ گیئر کو خصوصی ماحول میں استعمال کیا جاتا ہے تو ، آرڈر دیتے وقت اسے تفصیل سے بیان کیا جانا چاہئے۔

◆ دیگر خصوصی تقاضے۔

switch سوئچ گیئر انسٹالیشن فاؤنڈیشن کا اسکیمیٹک ڈایاگرام
