ہائی وولٹیج مکمل سیٹ

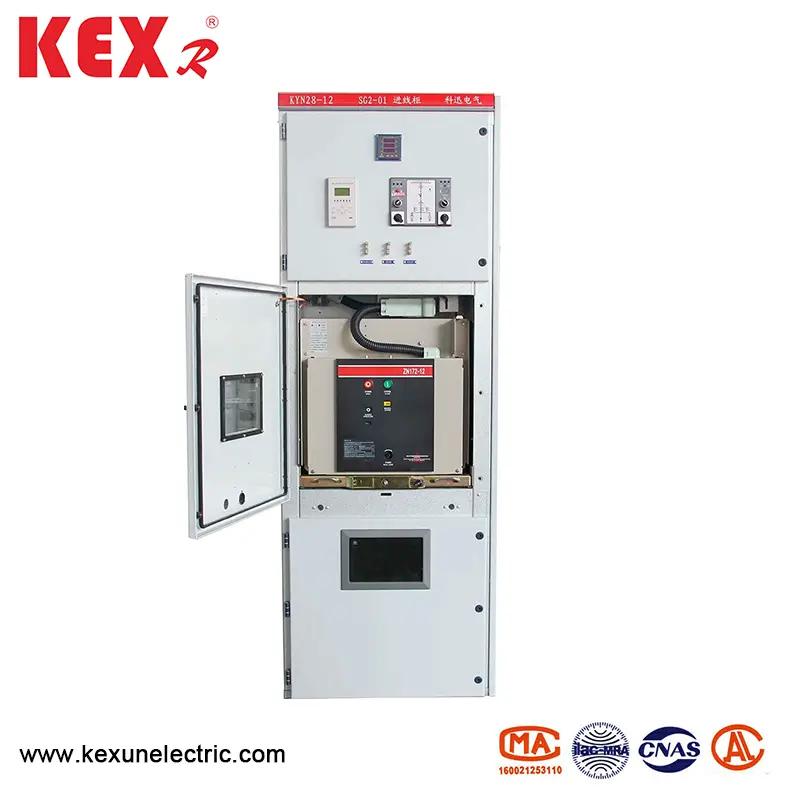

K KYN28-12 قسم کا ہائی وولٹیج مکمل سیٹ کا اطلاق

KYN28-12 (GZS1) ہائی وولٹیج مکمل سیٹ ایک تین فیز AC 50Hz انڈور مکمل تقسیم کا آلہ ہے ، جو 3-12KV نیٹ ورک پاور اور کنٹرول کو وصول کرنے اور تقسیم کرنے کے لئے استعمال ہوتا ہے ، سرکٹ کی حفاظت اور نگرانی کرتا ہے۔ اس پروڈکٹ کے ریلے چیمبر کے پینل پر مختلف قسم کے مائکرو کمپیوٹر پر مبنی جامع ریلے پروٹیکشن ڈیوائسز انسٹال کی جاسکتی ہیں ، اور اس نظام کے ذہین کنٹرول کو محسوس کیا جاسکتا ہے۔ اس میں ریموٹ کنٹرول ، ٹیلی میٹری ، ریموٹ مواصلات اور ریموٹ ایڈجسٹمنٹ کے افعال ہیں ، اور فیلڈ نیٹ ورک کو مواصلات انٹرفیس کے ساتھ کین بس کے ذریعے کنٹرول کیا جاسکتا ہے۔ اس میں سرکٹ بریکر کی غلط استعمال کو روکنے ، ہینڈکارٹ کو بوجھ کے ساتھ دھکیلنے اور کھینچنے ، بجلی کے ساتھ گراؤنڈنگ سوئچ کو بند کرنے ، گراؤنڈنگ پوزیشن پر بجلی بھیجنے اور غلطی سے براہ راست وقفہ میں داخل ہونے سے روکنے کے کام بھی ہیں ، جسے مختصر طور پر "پانچ روک تھام" کہا جاتا ہے۔ کابینہ کو VSI (ZN63) اور ZN12V ویکیوم سرکٹ توڑنے والے کے ساتھ ساتھ درآمد شدہ VD4 ویکیوم سرکٹ بریکر اور VC سیریز ویکیوم رابطوں سے لیس کیا جاسکتا ہے۔

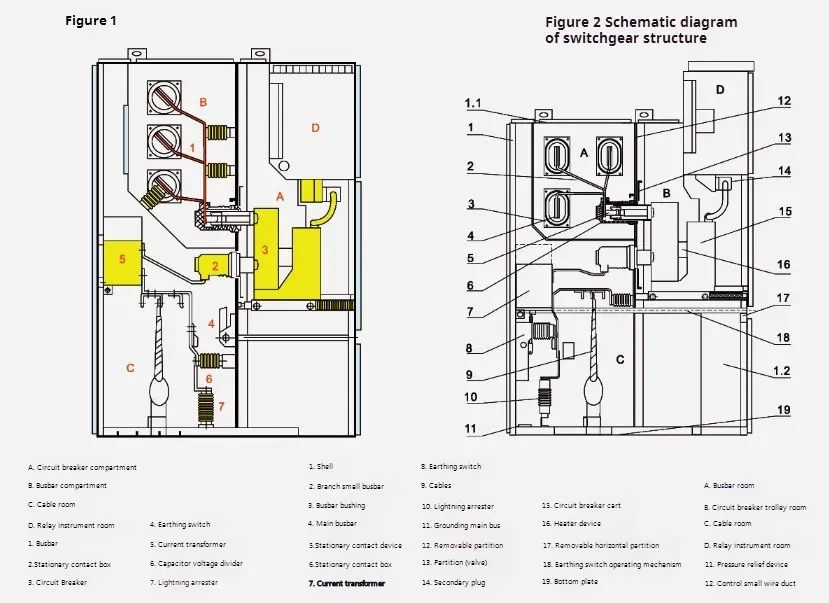

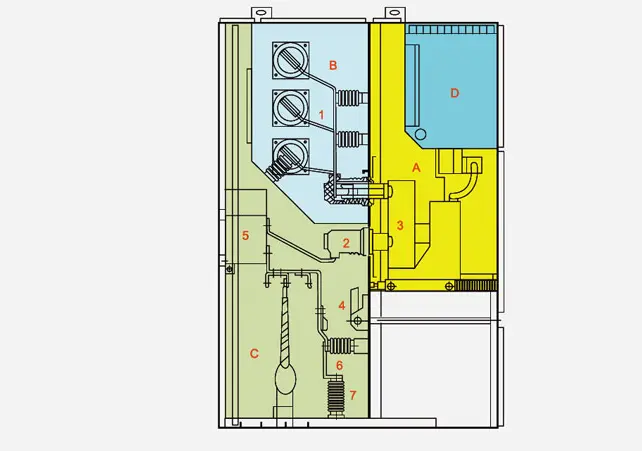

K KYN28-12 قسم کا ہائی وولٹیج مکمل سیٹ کا ڈھانچہ چارٹ

● ہائی وولٹیج مکمل سیٹ معیارات کے نیچے ملتی ہے ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● ہائی وولٹیج مکمل سیٹ تفصیل

ہائی وولٹیج مکمل سیٹ کا شیل اور پارٹیشن ایلومینیم زنک لیپت اسٹیل پلیٹوں یا اسٹیل پلیٹوں سے بنی ہیں جو سی این سی مشین ٹولز کے ذریعہ عملدرآمد اور جھک جانے کے بعد بولڈ ہوجاتی ہیں ، لہذا جمع شدہ ہائی وولٹیج مکمل سیٹ سائز میں یکسانیت کو برقرار رکھ سکتا ہے۔ ایلومینیم زنک لیپت اسٹیل پلیٹ میں مضبوط اینٹی سنکنرن اور اینٹی آکسیکرن اثرات اور اعلی مکینیکل طاقت ہے۔ ہائی وولٹیج مکمل سیٹ کے اندرونی حصے کو ہینڈ کارٹ روم ، بس روم ، کیبل روم اور ریلے آلہ کے کمرے میں تقسیم کیا گیا ہے ، اور ہر یونٹ کے شیل میں آزاد گراؤنڈنگ ہے۔ اس کے دروازوں پر سبھی کو الیکٹرو اسٹاٹک پلاسٹک کے ساتھ اسپرے کیا جاتا ہے ، جس کی وجہ سے ان کی سطحوں کو اثرات کے خلاف مزاحمت ، سنکنرن مزاحمت اور خوبصورت ظاہری شکل کے فوائد حاصل ہوتے ہیں (رنگوں کو صارفین کے ذریعہ اپنی مرضی کے مطابق بنایا جاسکتا ہے)۔

◆ شیل اور پارٹیشن

کابینہ کا شیل اور تقسیم اعلی معیار کی درآمد شدہ ایلومینیم لیپت زنک اسٹیل پلیٹوں سے بنی ہے جو سی این سی مشین ٹولز کے ذریعہ جھکے جانے کے بعد بولڈ ہوجاتی ہیں ، لہذا جمع شدہ ہائی وولٹیج مکمل سیٹ سائز میں یکسانیت کو برقرار رکھ سکتا ہے۔ اس میں مضبوط سنکنرن مزاحمت اور آکسیکرن مزاحمت ہے ، اور اسی اسٹیل پلیٹ سے زیادہ میکانکی طاقت ہے۔ ہائی وولٹیج مکمل سیٹ کو ہینڈ کارٹ روم (سرکٹ بریکر ٹوکری) ، بس روم ، کیبل روم اور ریلے آلہ روم (کم وولٹیج روم) پارٹیشن کے ذریعہ تقسیم کیا گیا ہے۔ ہر یونٹ کا خول آزادانہ طور پر گراؤنڈ ہے۔

◆ طول و عرض

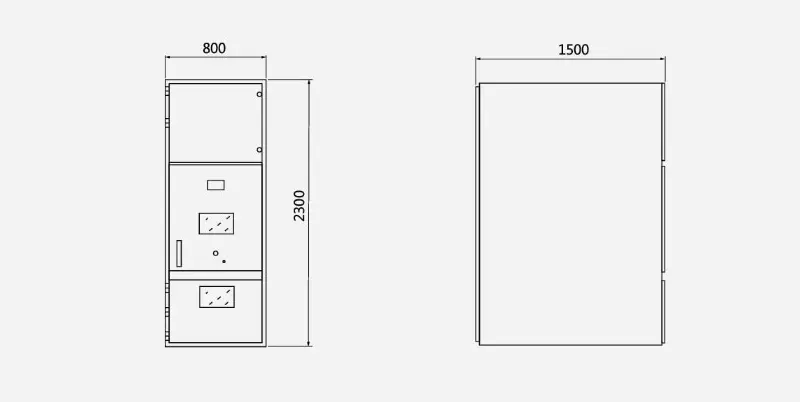

high ہائی وولٹیج مکمل سیٹ کی خاکہ جہتی ڈرائنگ

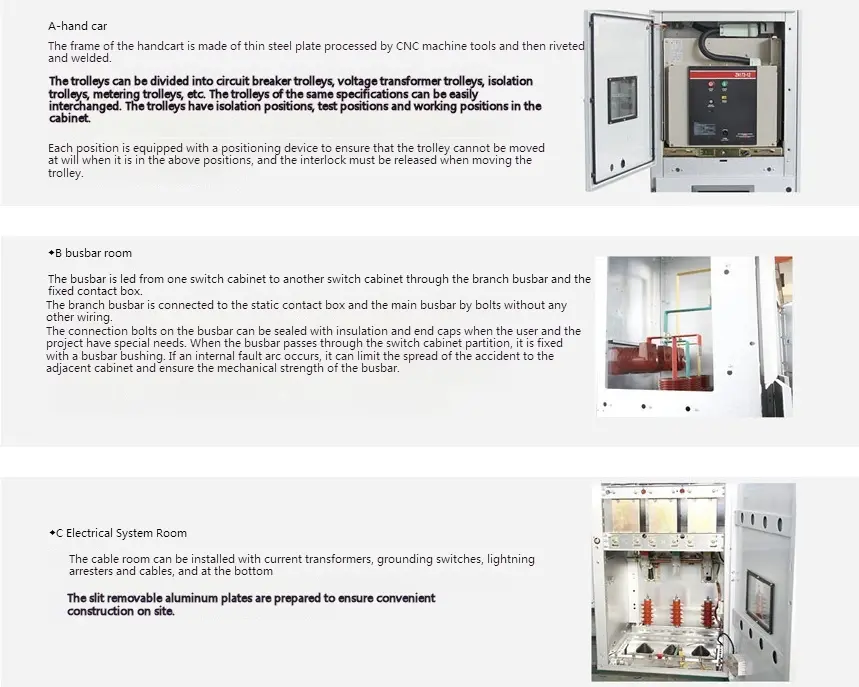

K KYN28-12 قسم کا ہائی وولٹیج مکمل سیٹ کا اہم جزو
