بکتر بند پہنے ہوئے دھات بند سوئچ کا سامان

application درخواست کا علاقہ

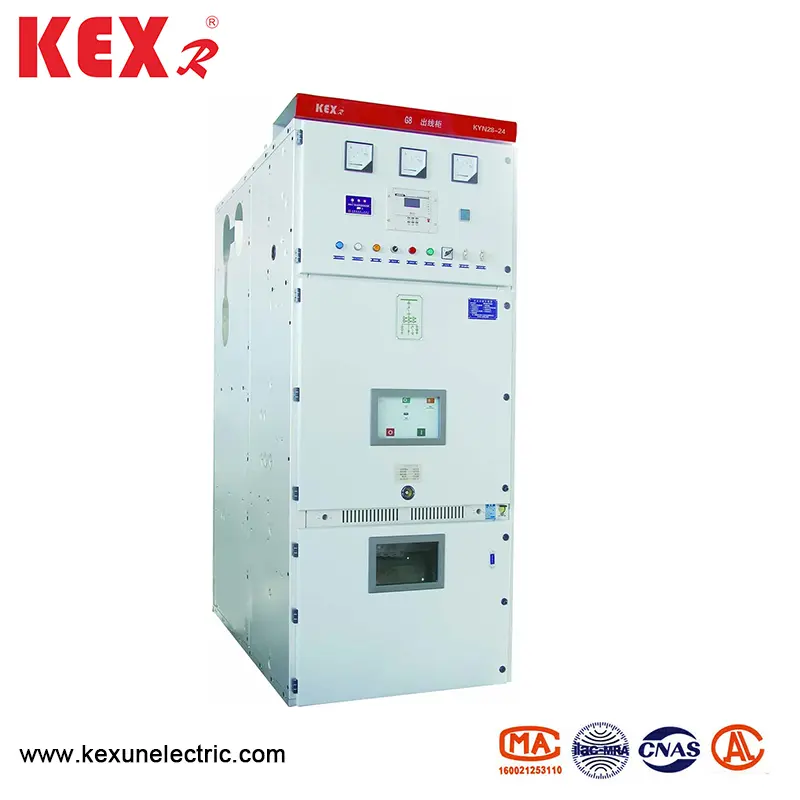

KYN28-24 قسم کی آرمر پہنے ہوئے دھات کے بند سوئچ کا سامان (اس کے بعد سوئچ کے سامان کے طور پر جانا جاتا ہے) 24KV کی درجہ بندی والی وولٹیج کے ساتھ انڈور تھری فیز 50/60Hz پاور سسٹم کے لئے موزوں ہے ، اور بنیادی طور پر پاور پلانٹوں ، سب اسٹیشنوں ، صنعتی اور کان کنی کے کاروباری اداروں اور اعلی بلند عمارتوں میں استعمال ہوتا ہے ، جو توانائی سے متعلق توانائی اور اعلی عمارتوں کو حاصل کرنے اور تقسیم کرنے کے لئے ، تقسیم اور تقسیم کرنے کے لئے۔ KYN28-24 سوئچ آلات میں غلط فہمی کو روکنے کے ل various مختلف افعال ہوتے ہیں ، بشمول ہینڈ کارٹ کو بوجھ کے ساتھ منتقل ہونے سے روکنا ، گراؤنڈنگ سوئچ کو سرکٹ بریکر کو بند کرنے سے روکنا ، گراؤنڈنگ سوئچ کو بجلی کے ساتھ بند ہونے سے روکنا ، اور غلطی سے براہ راست ٹوکری میں داخل ہونے سے روکنا۔ KYN28-24 قسم کی آرمر پہنے ہوئے دھات بند سوئچ کا سامان VS1-24 سیریز ہائی وولٹیج AC ویکیوم سرکٹ بریکر ہینڈ کارٹ اور YD4G-24 سیریز سیلڈ ویکیوم سرکٹ بریکر ہینڈ کارٹ کے ساتھ بہترین کارکردگی کے ساتھ لیس ہے۔ سوئچ آلات کا ثانوی سرکٹ جدید اور قابل اعتماد کنٹرول اور تحفظ کے اجزاء سے لیس ہے۔ بس گرمی سے متعلق ہچکچاہٹ موصل مواد یا ایپوکسی لیپت موصلیت کے ذرائع کو اپناتی ہے ، الیکٹروڈ کی شکل کو بہتر بناتی ہے ، اور کابینہ کا ادارہ ساخت میں کمپیکٹ ہوتا ہے۔ یہ جدید ٹیکنالوجی ، مستحکم کارکردگی ، معقول ڈھانچہ ، آسان استعمال ، حفاظت اور وشوسنییتا کے ساتھ بجلی کی تقسیم کا سامان ہے۔

● پروڈکٹ مینوفیکچرنگ کا معیار

KYN28-24 قسم کے آرمر پہنے ہوئے دھات بند سوئچ کا سامان معیار کے نیچے سے ملتا ہے:

G جی بی 311.1 ہائی وولٹیج پاور ٹرانسمیشن اور تبدیلی کے سامان کا موصلیت کوآرڈینیشن

◆ GB1984 ہائی وولٹیج AC سرکٹ بریکر

◆ GB39063.6KV ~ 40.5KV AC دھات سے منسلک سوئچ گیئر اور کنٹرول کا سامان

◆ GB/T11022 ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لئے معیارات کی مشترکہ تکنیکی ضروریات۔ High اعلی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لئے آئی ای سی 60694 معیار کی عام تکنیکی ضروریات۔ ◆ IEC 62271-200: 2003 ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر پارٹ 200: درجہ بند وولٹیج 1KV 52KV سے اوپر اور AC دھات سے منسلک سوئچ گیئر اور کنٹرول آلات کے نیچے۔

● تکنیکی پیرامیٹر

● ڈھانچہ اور کام کرنے کا اصول

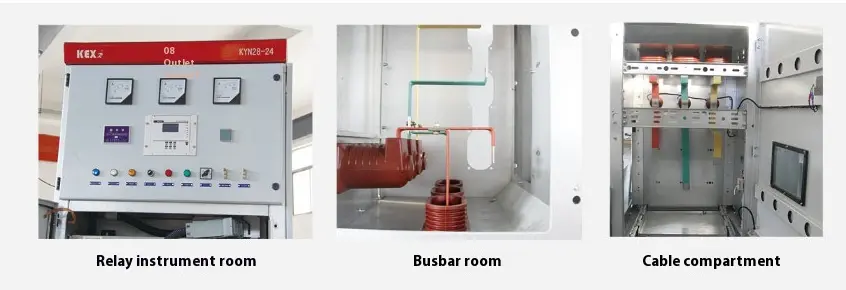

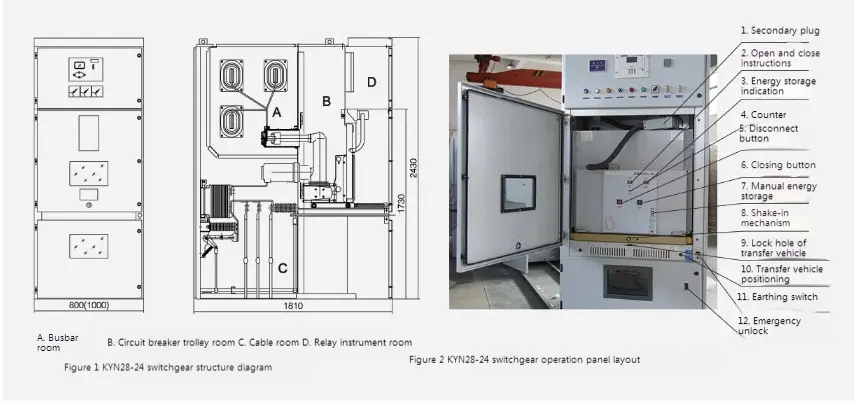

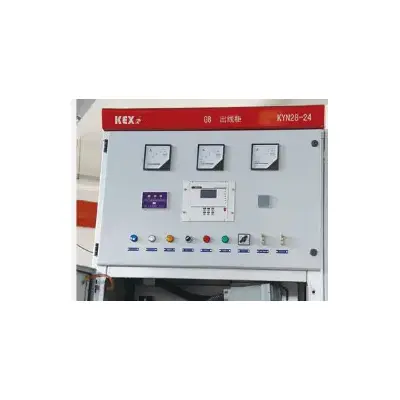

KYN28-24 قسم کی آرمر پہنے ہوئے دھات بند سوئچ کا سامان کابینہ اور ہٹنے والے حصے (جسے عام طور پر ہینڈ کارٹ کے نام سے جانا جاتا ہے) پر مشتمل ہوتا ہے۔ کابینہ کو دھات کے پارٹیشنوں ، جیسے بس روم ، سرکٹ بریکر روم ، کیبل روم اور ریلے آلہ کے کمرے کے ذریعہ کئی فنکشنل کمپارٹمنٹ میں تقسیم کیا گیا ہے۔ سوئچ گیئر کے ہٹنے والے حصے ویکیوم سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، لائٹنینگ آریسٹر ہینڈ کارٹ ، تنہائی ہینڈ کارٹ اور فیوز ہینڈ کارٹ سے لیس ہوسکتے ہیں۔

structive اہم ساختی خصوصیات

سوئچ گیئر کو پیچھے سے پیچھے یا دیوار کے خلاف انسٹال کیا جاسکتا ہے ، جو نہ صرف سوئچ گیئرز کی حفاظت اور لچک کو بہتر بناتا ہے ، بلکہ فرش کی جگہ کو بھی کم کرتا ہے۔

◆ شیل

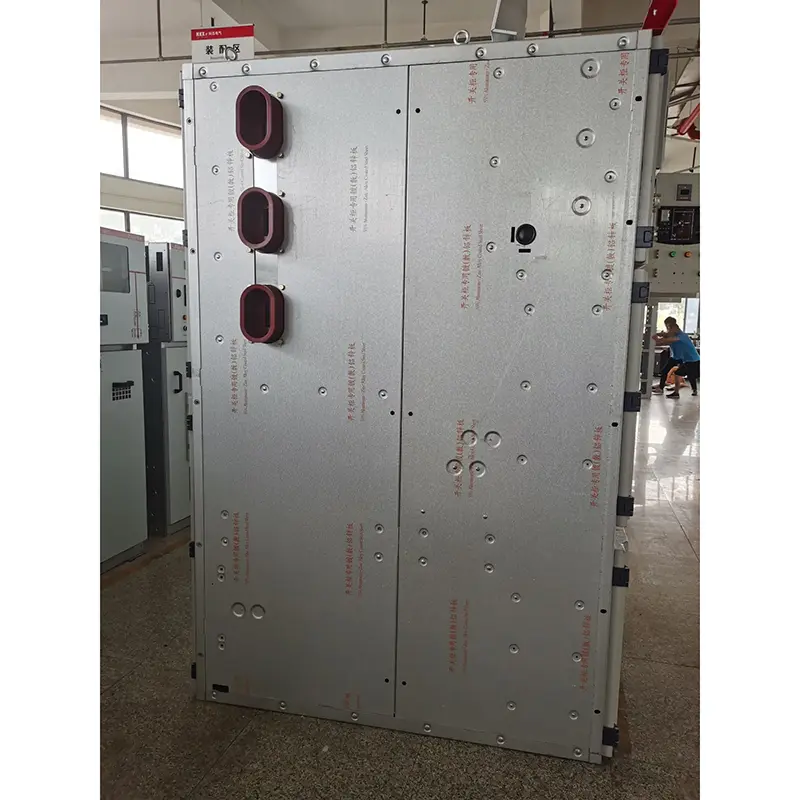

KYN28-24 قسم کے آرمر پہنے ہوئے دھات بند سوئچ کے سامان کا شیل امپورٹڈ ایلومینیم زنک لیپت اسٹیل پلیٹ سے بنا ہے ، جس پر CNC مشین ٹول کے ذریعہ عملدرآمد کیا جاتا ہے اور متعدد فولڈنگ کے عمل سے بنایا جاتا ہے۔ پوری کابینہ میں اعلی صحت سے متعلق اور مضبوط سنکنرن مزاحمت اور آکسیکرن مزاحمت ہے ، اور ایک سے زیادہ فولڈنگ ٹکنالوجی کو اپنانے کی وجہ سے ، کابینہ مجموعی وزن میں ہلکا ہے ، مکینیکل طاقت میں زیادہ ہے اور اسی طرح کے سامان کی کابینہ کے مقابلے میں ظاہری شکل میں خوبصورت ہے۔ کابینہ ایک جمع ڈھانچہ اپناتی ہے ، جو ولو نٹ اور ایک اعلی طاقت والے بولٹ کے ذریعہ جڑی ہوئی ہے ، تاکہ پروسیسنگ اور پروڈکشن سائیکل کو مختصر کیا جائے ، حصے آفاقی ہیں ، فرش کی جگہ چھوٹی ہے ، اور پیداوار کی تنظیم آسان ہے۔

◆ ہینڈ کارٹ

ہینڈ کارٹ کنکال پتلی اسٹیل پلیٹ سے بنا ہے اور CNC مشین ٹول کے ذریعہ جمع ہے۔ ہینڈ کارٹ اور کابینہ میں اعلی مماثل صحت سے متعلق ہے ، اور مکینیکل انٹلاک محفوظ ، قابل اعتماد اور لچکدار ہے۔ ہینڈ کارٹ کو سرکٹ بریکر ہینڈ کارٹ ، وولٹیج ٹرانسفارمر ہینڈ کارٹ ، میٹرنگ ہینڈ کارٹ ، تنہائی ہینڈ کارٹ ، وغیرہ میں تقسیم کیا جاسکتا ہے۔ اسی وضاحتوں کے ساتھ ہینڈ کارٹ آزادانہ طور پر تبادلہ کیا جاسکتا ہے۔ ہینڈ کارٹ میں کابینہ میں منقطع/ٹیسٹ کی پوزیشن اور ورکنگ پوزیشن ہے ، اور ہر پوزیشن میں پوزیشننگ ڈیوائس ہے۔ قابل اعتماد انٹلاکنگ کو یقینی بنانا۔ ہر طرح کے ہینڈ کارٹس کو سکرو سلاخوں کے ذریعہ آگے بڑھایا جاتا ہے اور واپس لیا جاتا ہے ، جو ہلکے اور لچکدار ہیں جو کام کرنے کے لئے اور ڈیوٹی پر موجود اہلکاروں کے لئے موزوں ہیں۔ جب ہینڈ کارٹ کو کابینہ سے ہٹانے کی ضرورت ہوتی ہے تو ، اسے مختلف معائنے اور دیکھ بھال کے لئے خصوصی ٹرانسفر ٹرک کے ساتھ آسانی سے نکالا جاسکتا ہے۔ جب ہینڈ کارٹ چلانے والی کار کو کابینہ کے سرکٹ بریکر کمرے میں منتقل کیا جاتا ہے تو ، اسے قابل اعتماد طریقے سے آف/ٹیسٹ پوزیشن میں بند کیا جاسکتا ہے ، اور کابینہ کی پوزیشن اشارے کی روشنی اس کی پوزیشن کو ظاہر کرتی ہے۔ ہینڈکارٹ کو مکمل طور پر لاک ہونے کے بعد ہی لیڈ سکرو پروپلشن میکانزم کو ہینڈکارٹ کو کام کرنے کی پوزیشن پر دھکیلنے کے لئے ہلایا جاسکتا ہے۔ جب ہینڈ کارٹ کام کرنے کی پوزیشن پر پہنچ جاتا ہے تو ، پروپلشن ہینڈل کی آپریٹنگ فورس اچانک بڑھ جاتی ہے اور اسے گھمایا نہیں جاسکتا ، اور اس سے متعلقہ پوزیشن اشارے کی روشنی اس کی پوزیشن کو ظاہر کرتی ہے۔ ہینڈ کارٹ کا مکینیکل انٹرا لاک معتبر طور پر اس بات کو یقینی بنا سکتا ہے کہ سرکٹ بریکر صرف اس وقت بند کیا جاسکتا ہے جب ہینڈ کارٹ ورکنگ پوزیشن یا ٹیسٹ کی پوزیشن میں ہو۔ مزید یہ کہ ہینڈکارٹ تب ہی حرکت کرسکتا ہے جب سرکٹ بریکر افتتاحی حالت میں ہو۔

◆ دباؤ سے نجات کا آلہ

ہینڈ کارٹ روم ، بس روم اور کیبل روم کے اوپر پریشر ریلیف ڈیوائسز نصب ہیں۔ جب ٹوکری میں غلطیاں پائی جاتی ہیں اور آرک ہوتا ہے تو ، سوئچ گیئر کے اندر ہوا کا دباؤ بڑھ جاتا ہے ، اور کابینہ کا دروازہ سامنے والے دروازے پر نصب ایک خصوصی سگ ماہی کی انگوٹھی کے ذریعہ بند ہوجاتا ہے ، اور اوپر والے آلے کی پریشر ریلیف میٹل پلیٹ خود بخود دباؤ اور اعلی درجہ حرارت والی گیس کی رہائی کے لئے کھولی جاتی ہے ، اس طرح آپریٹرز اور سوئچ گیئر کی حفاظت کو یقینی بناتا ہے۔

he ہینڈ کارٹ کے ساتھ ثانوی پلگ ان کو جوڑ دیا گیا۔

سوئچ گیئر اور ہینڈ کارٹ کے مابین ثانوی رابطہ ثانوی پلگ کے رابطے کے ذریعے محسوس ہوتا ہے ، جو ہینڈ کارٹ کے ساتھ نایلان کی کوریگیٹڈ دوربین ٹیوب کے ذریعے منسلک ہوتا ہے ، اور سیکنڈری ساکٹ سوئچ کے سامان کے ہینڈ کارٹ کے اوپری دائیں طرف نصب ہوتا ہے۔ صرف اس صورت میں جب ہینڈکارٹ ٹیسٹ/آف پوزیشن میں ہو تو ثانوی پلگ ان پلگ ان یا انپلگ کیا جاسکتا ہے۔ جب ہینڈ کارٹ کام کرنے کی پوزیشن میں داخل ہوتا ہے تو ثانوی پلگ بند ہوجاتا ہے۔ سیکنڈری پلگ منسلک ہونے سے پہلے ، سرکٹ بریکر ہینڈکارٹ بند اور تالا لگانے سے لیس ہے ، اس سے پہلے کہ ہینڈ کارٹ کا اختتامی طریقہ کار برقی مقناطیس کے ذریعہ بند ہوجائے ، اور اسے صرف کھولا جاسکتا ہے ، لہذا اسے بند نہیں کیا جاسکتا۔

displayed چارج ڈسپلے ڈیوائس

پرائمری سرکٹ کے آپریشن کا پتہ لگانے کے لئے سوئچ گیئر کو براہ راست ڈسپلے ڈیوائس سے لیس کیا جاسکتا ہے ، جس میں ہائی وولٹیج سینسر اور ایک ڈسپلے ہوتا ہے۔ یہ آلہ ہائی وولٹیج سرکٹ کی چارجنگ کی حیثیت کا اشارہ کرسکتا ہے ، اور آپریٹنگ ہینڈل ، کابینہ کے دروازے اور ملحقہ کابینہ کو زبردستی لاک کرنے کے لئے برقی مقناطیسی تالے کے ساتھ بھی تعاون کرسکتا ہے ، تاکہ ہینڈ کارٹ کو غلطی سے روکنے اور اس کو چارج کرنے سے روکنے سے روکنے اور اس کو چارج کرنے سے روکنے سے روکا جاسکے ، اور اس کو چارج کرنے سے روک تھام کرنے سے روکیں۔

cons گاڑھاو کو روکیں

اعلی نمی یا درجہ حرارت میں تبدیلی کے ساتھ ماحول میں گاڑھاپن کو روکنے کے ل respectively ، بالترتیب سرکٹ بریکر روم اور کیبل روم میں الیکٹرک ہیٹر لگائے جاتے ہیں ، تاکہ مذکورہ بالا آپریٹنگ حالات کے تحت موصلیت کے حادثات کو روکا جاسکے۔

◆ گراؤنڈنگ ڈیوائس

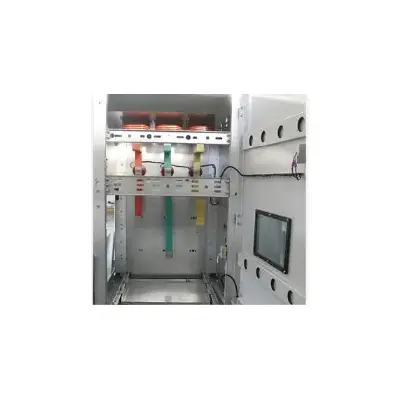

کیبل روم میں 5 × 40 ملی میٹر 2 گراؤنڈنگ تانبے کی بار ہے ، جو ملحقہ کابینہ سے گزرتی ہے اور براہ راست گراؤنڈ اجزاء کے استعمال کے لئے کابینہ کے ساتھ اچھی طرح سے جڑی ہوئی ہے۔ چونکہ پوری کابینہ کو ایلومینیم لیپت زنک پلیٹوں سے چھڑایا جاتا ہے ، لہذا پوری کابینہ ایک اچھی گراؤنڈنگ حالت میں ہے ، جب کابینہ کو چھونے پر آپریٹرز کی حفاظت کو یقینی بناتی ہے۔
