LV سوئچ گیئر

conditions باقاعدہ حالات کا استعمال

G جی سی کے ایل وی سوئچ گیئر کی اونچائی 2000m سے کم

air ہوا کا درجہ حرارت +40 than سے زیادہ نہیں ہے ، اور اوسط درجہ حرارت 24H کے اندر +35 than سے زیادہ نہیں ہے ، اور ہوا کا درجہ حرارت 50 than سے کم نہیں ہے۔

◆ وایمنڈلیی حالات: ہوا صاف ہے ، اور جب درجہ حرارت +40 ℃ ہوتا ہے تو نسبتا نمی 50 than سے زیادہ نہیں ہوتی ہے ، اور جب درجہ حرارت کم ہوتا ہے تو زیادہ نسبتا نمی کی اجازت ہوتی ہے ، مثال کے طور پر ، 90 ٪ جب درجہ حرارت +20 ℃ ہوتا ہے۔

G جی سی کے ایل وی سوئچ گیئر کو آگ ، خشک دھماکے ، سنگین آلودگی ، کیمیائی سنکنرن اور پرتشدد کمپن سے پاک جگہوں پر نصب کیا جائے گا۔

◆ عمودی ہوائی جہاز کے ساتھ جھکاؤ 5 سے زیادہ نہیں ہوگا۔ یہ مصنوع مندرجہ ذیل درجہ حرارت پر نقل و حمل اور اسٹوریج کے لئے موزوں ہے: -25 ℃ ~+55 ℃ ، اور یہ تھوڑے وقت میں+70 سے زیادہ نہیں ہوگا (24h سے زیادہ نہیں) ؛ اگر استعمال کی مذکورہ بالا شرائط کو پورا نہیں کیا جاسکتا ہے تو ، صارف آرڈر دیتے وقت اسے کارخانہ دار کے ساتھ اٹھائے گا اور مشاورت کے ذریعہ اسے حل کرے گا۔

G جی سی کے ایل وی سوئچ گیئر کے اہم تکنیکی پیرامیٹرز

● آرکیٹیکچرل فیچر

دراز فنکشن یونٹ اور دروازہ میکانکی طور پر مین سوئچ کے آپریٹنگ میکانزم کے ذریعہ باہم مل جاتا ہے۔ جب مرکزی سوئچ اختتامی پوزیشن میں ہوتا ہے تو ، دروازہ نہیں کھولا جاسکتا ، اور آپریٹنگ میکانزم کو کسی اضافی پیڈ لاک کے ساتھ بند یا افتتاحی پوزیشن میں بند کیا جاسکتا ہے۔ فنکشنل یونٹوں کے ٹوکریوں کو دھات کی پلیٹوں کے ذریعہ الگ کیا جاتا ہے ، اور درازوں میں اچھ stract ی تبادلہ ہوتا ہے ، اور اس میں ورکنگ پوزیشن ، ٹیسٹ کی پوزیشن اور علیحدگی کی پوزیشن ہوتی ہے۔ جب دراز کو کسی خاص پوزیشن پر دھکیل دیا جاتا ہے تو ، دراز خود بخود پوزیشن میں آجائے گا۔ اس وقت ، دراز کے بائیں جانب دراز کو پوزیشننگ کو جاری کرنے اور اگلی پوزیشن میں داخل ہونے کے لئے کھینچا جاسکتا ہے۔ جب دراز کو کابینہ سے باہر نکالا جاتا ہے تو ، اس میں گرنے سے بچنے کا کام بھی ہوتا ہے۔

caman کابینہ فکسڈ اسکیموں جیسے کپیسیٹینس معاوضہ اور پیمائش کے ساتھ ایک ہی ظاہری شکل اور وہی افقی بس کی پوزیشن ہوتی ہے جیسا کہ دراز کابینہ کی طرح ہے۔ اس طرح اس بات کو یقینی بنانا کہ دراز کی قسم کی کابینہ اور فکسڈ کابینہ کو ساتھ ساتھ استعمال کیا جاسکے۔

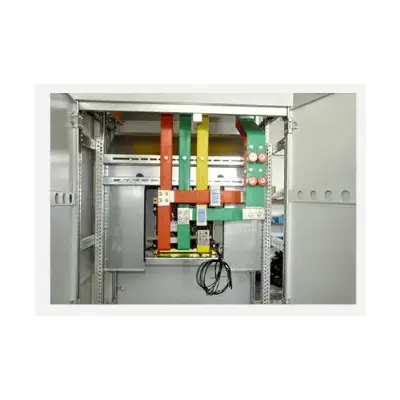

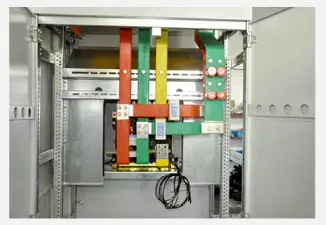

▶ بسبار سسٹم: کابینہ کا بسبار تین فیز فائیو وائر سسٹم کو اپناتا ہے ، سنگل بسبار استعمال کیا جاتا ہے جب افقی بسبار کا درجہ بند موجودہ 1250a سے نیچے ہوتا ہے ، اور جب افقی بسبار کا درجہ بند موجودہ 1250a سے اوپر ہوتا ہے تو ڈبل بسبار استعمال ہوتا ہے۔ کابینہ کے درمیان افقی بسبار بلاکس کو جوڑنے کے ذریعہ اوورلیپڈ ہوتا ہے ، اور عمودی بسبار کو پولی کاربونیٹ انجینئرنگ پلاسٹک کے شیل سے منسلک کیا جاتا ہے۔ داخلی بافل آرک بازی کو محدود کرنے کے لئے استعمال ہوتا ہے۔ غیر جانبدار بسبار کابینہ کے اوپر کے سامنے ترتیب دیا گیا ہے ، اور حفاظتی بسبار (پیئ) کابینہ کے نچلے حصے میں ترتیب دیا گیا ہے اور کابینہ کے بافل کے ساتھ جڑا ہوا ہے۔

shel شیل کے تحفظ کی سطح کو کم نہ کرنے کی شرط کے تحت ، سوئچ کابینہ کے نیچے اور اوپر کو قدرتی وینٹیلیشن ونڈوز فراہم کی جاتی ہیں۔

Conty کابینہ کے شیل کا تحفظ گریڈ IP40 ہے۔

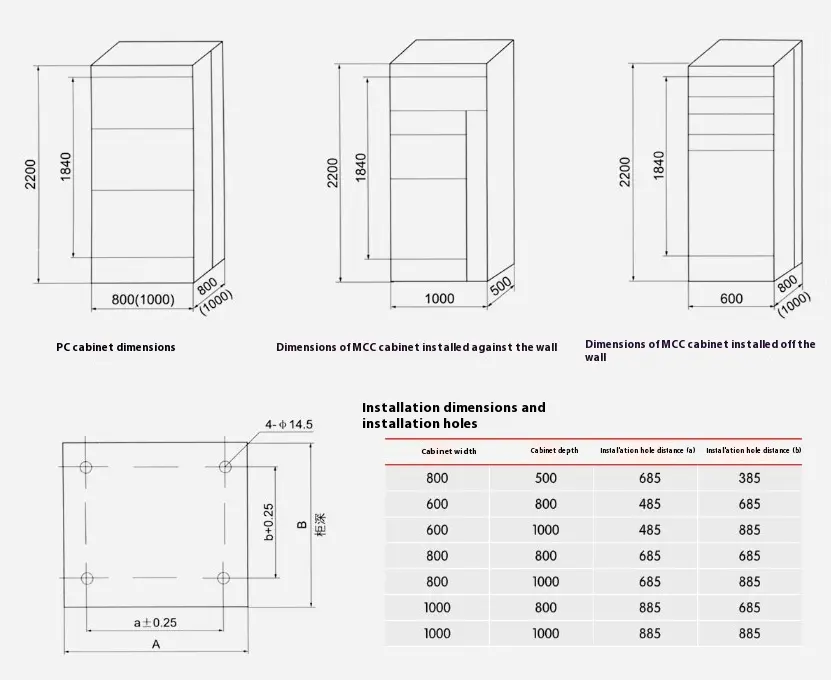

● LV سوئچ گیئر مجموعی طول و عرض ، تنصیب کے طول و عرض

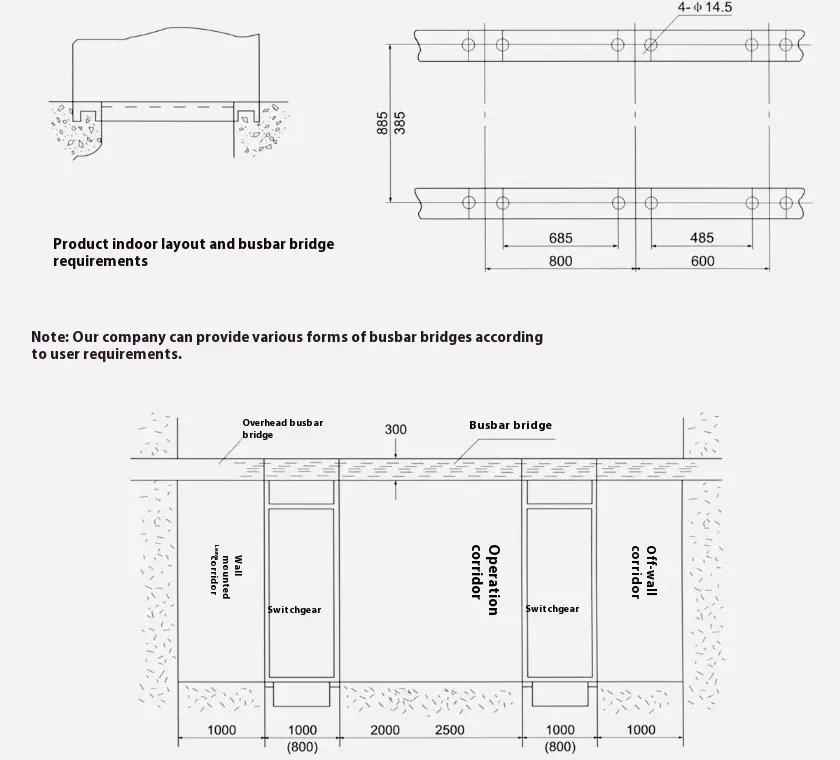

G جی سی کے ٹائپ ایل وی سوئچ گیئر انسٹالیشن فاؤنڈیشن کا اسکیمیٹک ڈایاگرام
