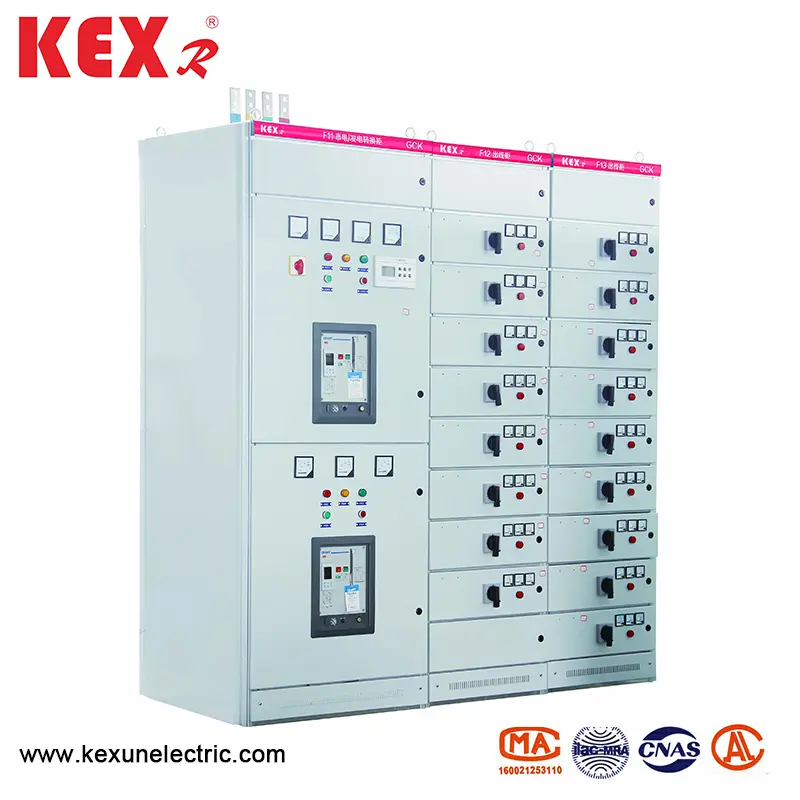

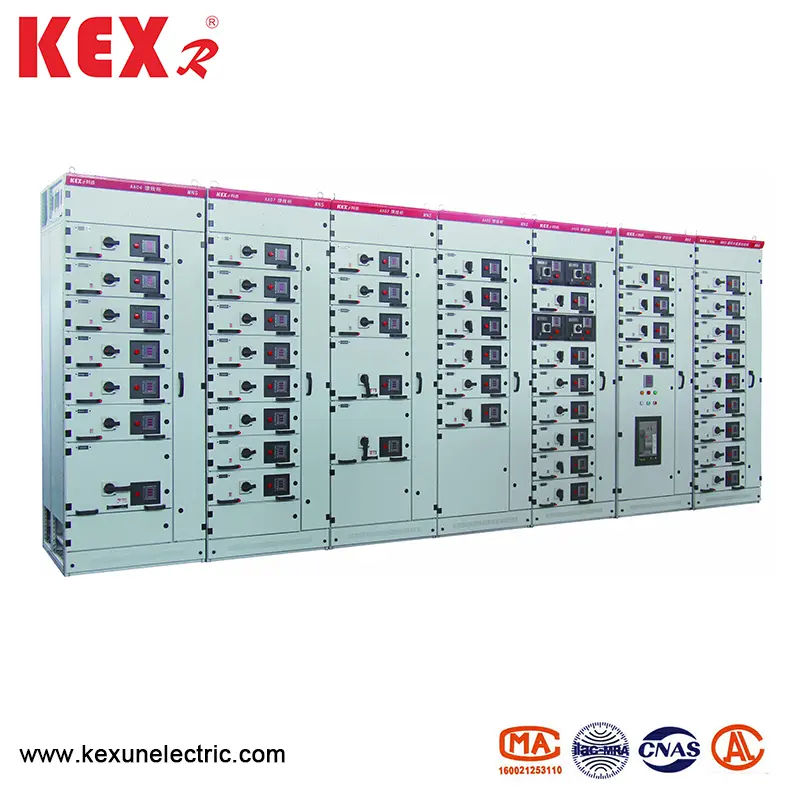

کم وولٹیج بجلی کی تقسیم کابینہ

● معیارات

ایم این ایس ٹائپ لو وولٹیج پاور ڈسٹری بیوشن کابینہ جی بی 7251.1 کے قومی پیشہ ورانہ معیارات کے مطابق ہے۔

● MNS حالات کا استعمال کرتے ہوئے کم وولٹیج پاور ڈسٹری بیوشن کابینہ ٹائپ کریں

▶ محیطی درجہ حرارت ： -5 ~ 40 ℃ ， 24h اوسط 35 سے کم ℃

▶ ماحولیاتی حالات: ہوا صاف ہے ، اور نسبتا hum نمی +40 ℃ کے اعلی درجہ حرارت پر 50 ٪ سے زیادہ نہیں ہونی چاہئے۔ کم درجہ حرارت پر ، زیادہ نسبتا نمی کی اجازت ہے ، مثال کے طور پر ، 90 ٪ +20 at ، لیکن درجہ حرارت میں تبدیلیوں کو بھی مدنظر رکھنا چاہئے ، اور کبھی کبھار سنکشیگی ہوسکتی ہے۔

▶ اونچائی: 1000 میٹر سے بھی کم ، ایم این ایس ٹائپ لو وولٹیج بجلی کی تقسیم کی کابینہ مندرجہ ذیل درجہ حرارت پر نقل و حمل اور اسٹوریج کے لئے موزوں ہے: -25 ℃ سے +55 ℃ ، اور یہ مختصر وقت میں 24h کے اندر +70 ℃ تک پہنچ سکتا ہے۔ ان انتہائی درجہ حرارت کے تحت ، آلے کو ناقابل تلافی نقصان نہیں پہنچا جانا چاہئے ، اور اسے عام طور پر کام کرنا چاہئے۔

▶ اگر مذکورہ بالا شرائط کو پورا نہیں کیا جاسکتا ہے تو ، اسے صارف اور کیکسن کے مابین مشاورت کے ذریعے طے کیا جائے گا۔

▶ جب اس آلے کو آف شور آئل ڈرلنگ اور پروڈکشن پلیٹ فارم اور جوہری بجلی گھروں میں استعمال کیا جاتا ہے تو ، تکنیکی معاہدے پر الگ سے دستخط کیے جائیں گے۔

M MNS قسم کے بنیادی تکنیکی پیرامیٹرز کم وولٹیج پاور ڈسٹری بیوشن کابینہ

◆ بجلی کی کارکردگی

◆ IP ڈگری

IEC529 اور DIN40050 معیارات کی تعمیل کریں۔ IP30 φ φ2.5 ملی میٹر سے بڑے ٹھوسوں کی حفاظت کرتا ہے ، IP40 φ 41.0 ملی میٹر سے زیادہ ٹھوسوں کی حفاظت کرتا ہے ، اور IP54 کسی بھی سمت میں دھول اور چھڑکنے سے بچاتا ہے (براہ کرم IP54 تحفظ کی سطح کا آرڈر دیتے وقت مینوفیکچر سے مشورہ کریں)۔

◆ کابینہ کا ڈھانچہ

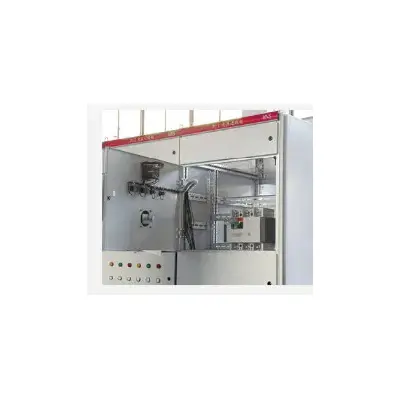

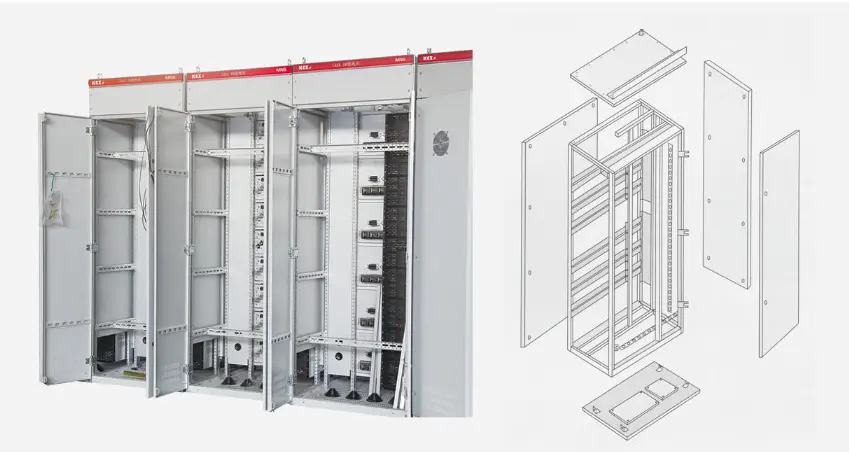

کم وولٹیج بجلی کی تقسیم کابینہ کا بنیادی ڈھانچہ سی کے سائز کے پروفائلز پر مشتمل ہے۔ سیکشن سی ماڈیول بڑھتے ہوئے سوراخ کے طور پر E = 25 ملی میٹر کے ساتھ اسٹیل پلیٹ کو موڑنے کے ذریعہ تشکیل دیا گیا ہے۔ تمام کابینہ اور اندرونی پارٹیشنز جستی اور پاک ہیں۔ دروازے کے پینل کے آس پاس ، سائیڈ پینل ہائی وولٹیج الیکٹرو اسٹاٹک اسپرے سے بنے ہیں۔ کابینہ کے بنیادی ڈھانچے کے لئے نیچے دیئے گئے اعداد و شمار کو دیکھیں۔

◆ کابینہ کی قسم سوئچ کریں

1. بجلی کی تقسیم کے مراکز کے درمیان فاصلہ (پی سی 1: ایمیکس ، ایم ٹی ، 3 ڈبلیو این ، اے ایچ ، ایم ای سیریز سرکٹ توڑنے والے استعمال کیے جاسکتے ہیں۔

2. موٹر کنٹرول سینٹر کابینہ (ایم سی سی): یہ بڑے اور چھوٹے درازوں کے ذریعہ جمع ہوتا ہے ، اور ہر لوپ کا مرکزی سوئچ اعلی بریک پلاسٹک کیس سرکٹ بریکر یا روٹری لوڈ سوئچ کو فیوز کے ساتھ اپناتا ہے۔ خودکار پاور فیکٹر معاوضہ کابینہ (دستی ، خودکار اور ریموٹ پاور فیکٹر معاوضہ آلات کے ساتھ)

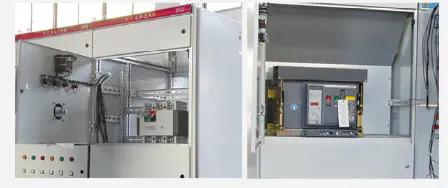

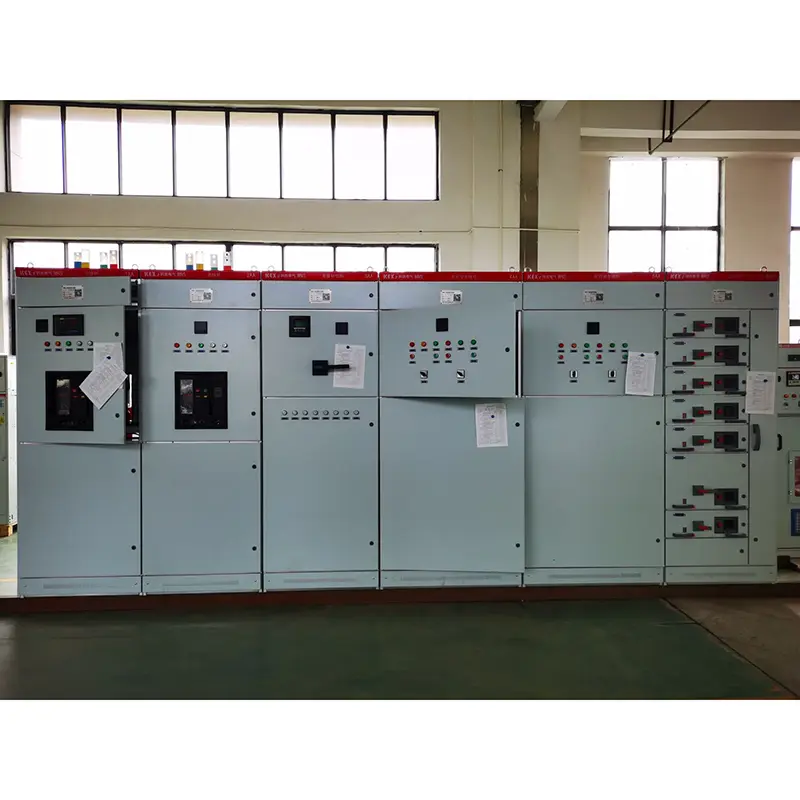

power ایک پاور ڈسٹری بیوشن سینٹر (پی سی) کابینہ

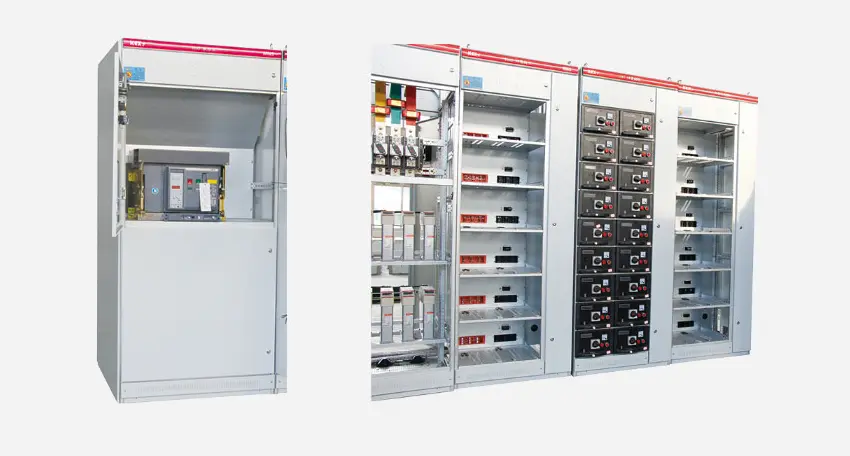

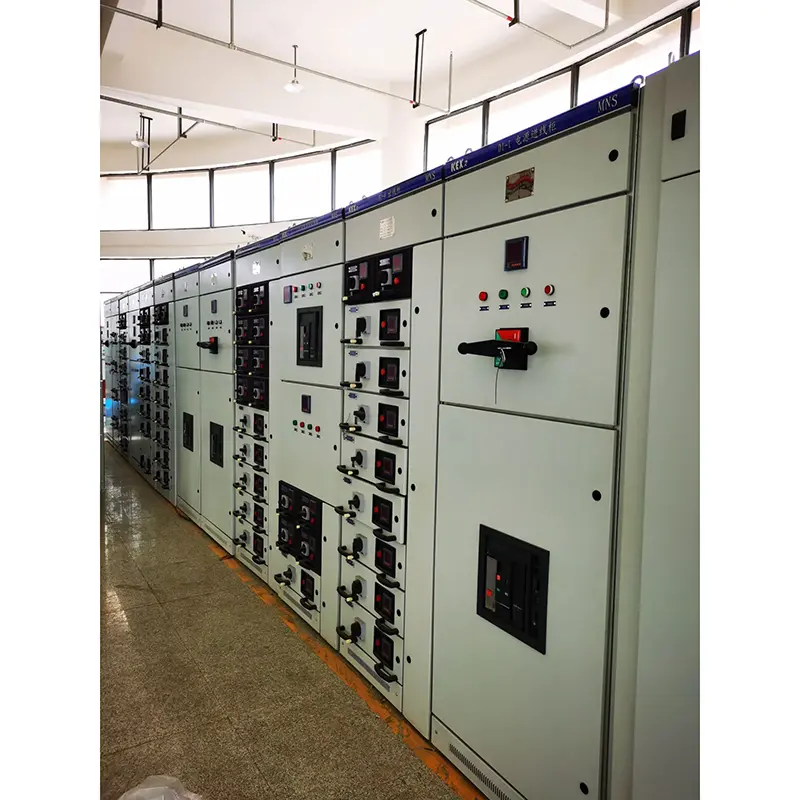

◆ بی موٹر کنٹرول سینٹر (ایم سی سی) کابینہ

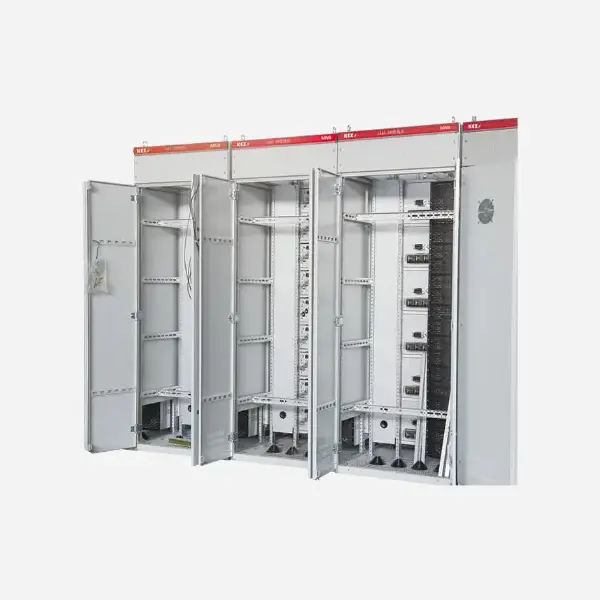

C کابینہ کا فریم ڈھانچہ سی کے سائز کے پروفائلز پر مشتمل ہے

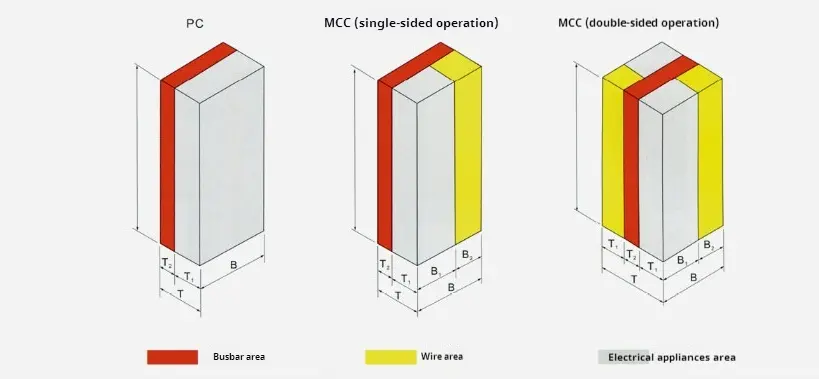

M MNS قسم کم وولٹیج پاور ڈسٹری بیوشن کابینہ کا اسکیمیٹک ڈایاگرام

● کابینہ کا تقسیم ڈیزائن

◆ پاور ڈسٹری بیوشن سینٹر (پی سی)

(1) پی سی کابینہ کو تین حصوں میں تقسیم کیا گیا ہے۔ افقی بس کا ٹوکری: کابینہ کے عقب میں ؛ فنکشنل یونٹ کا ٹوکری: کابینہ کے اگلے اوپری حصے پر یا کابینہ کے سامنے کے بائیں جانب ؛

(2) طبقہ کے اقدامات: افقی بس کا ٹوکری اور فنکشنل یونٹ ٹوکری اسٹیل پلیٹوں کے ذریعہ الگ ہوجاتی ہے۔ کنٹرول لوپ ٹوکری کو شعلہ ریٹارڈنٹ پولیفینیلین ایتھر پلاسٹک کے احاطہ کے ذریعہ فنکشنل یونٹ کے ٹوکری سے الگ کیا جاتا ہے۔

()) کابینہ میں نصب فریم سرکٹ بریکر کو بند حالت میں کابینہ کے باہر دستی طور پر چلایا جاسکتا ہے۔ سرکٹ بریکر کی افتتاحی اور اختتامی حالت کا مشاہدہ کریں اور فیصلہ کریں کہ آیا سرکٹ بریکر ٹیسٹ پوزیشن میں ہے یا آپریٹنگ میکانزم اور دروازے کے مابین پوزیشن کے تعلقات کے مطابق کام کرنے کی پوزیشن میں ہے۔

(4) ایک علیحدگی کا ڈھانچہ مین سرکٹ اور معاون سرکٹ کے درمیان ڈیزائن کیا گیا ہے۔ میٹر ، سگنل لائٹس اور بٹنوں پر مشتمل معاون برقی اکائیوں کو پلاسٹک بورڈ پر نصب کیا جاتا ہے ، اور شعلہ ریٹارڈینٹ پولیوریتھین فوم پلاسٹک سے بنی کور بورڈ کے پیچھے مین سرکٹ سے الگ ہوجاتی ہے۔

◆ پل آؤٹ موٹر کنٹرول سینٹر اور چھوٹے موجودہ بجلی کی تقسیم کا مرکز (ایم سی سی)

دراز کی قسم کے ایم سی سی کابینہ کو تین حصوں میں تقسیم کیا گیا ہے ، یعنی کابینہ کے پیچھے افقی بس کا ٹوکری ، کابینہ کے سامنے بائیں طرف فعال یونٹ کا ٹوکری اور کابینہ کے سامنے دائیں طرف کیبل کا ٹوکری۔ افقی بس کا ٹوکری اور فنکشنل یونٹ کا ٹوکری شعلہ ریٹارڈنٹ فومڈ پلاسٹک سے بنے فنکشنل بورڈز کے ذریعہ الگ کیا جاتا ہے ، اور کیبل کا ٹوکری افقی بس کے ٹوکری سے الگ ہوجاتا ہے اور اسٹیل پلیٹوں کے ذریعہ فنکشنل یونٹ کے ٹوکری سے الگ ہوجاتا ہے۔ ایم سی سی آئی موٹر کنٹرول سینٹر) دراز درج ذیل پانچ اقسام میں تقسیم ہیں: 8e/4: اونچائی 200 × چوڑائی 150 × گہرائی 400 ملی میٹر۔ 8e/2: اونچائی 200 × چوڑائی 300x گہرائی 400 ملی میٹر۔ 8e: اونچائی 200 × چوڑائی 600 × گہرائی 400 ملی میٹر۔ 16E: اونچائی 400 × چوڑائی 600 × گہرائی 400 ملی میٹر۔ 24 ای: اونچائی 600 × چوڑائی 600 × گہرائی 400 ملی میٹر۔

◆ ریئر آؤٹ لیٹ سوئچ کابینہ کا ڈھانچہ

سوئچ کابینہ کے انتظام کی چوڑائی کو کم کرنے کے ل the ، سوئچ کابینہ کی مرکزی بس افقی طور پر سوئچ کابینہ کے اوپری حصے میں نصب ہے ، اور کابینہ کا عقبی نصف ایک کیبل روم ہے ، جہاں آنے والی اور جانے والی کیبلز منسلک ہیں۔ سوئچ کابینہ کا سامنے آلہ کا کمرہ ہے ، جہاں سوئچ گیئر کے فنکشنل یونٹ انسٹال ہیں۔ اس سسٹم میں ، سوئچ کابینہ کے پہلو میں کیبل روم کو عقبی کابینہ میں منتقل کردیا گیا ہے ، جو سب اسٹیشن کے خلائی ترتیب کی ضروریات کو مزید پورا کرنے کے لئے سوئچ کابینہ کے انتظام کی چوڑائی کو بہت کم کرتا ہے۔

فیڈر کابینہ 600 ملی میٹر چوڑا اور 1000/1200 ملی میٹر گہری ہے ، جس میں سب سے اوپر ایک آزاد مین بس روم ہے ، جو ڈیوائس روم سے الگ تھلگ ہے۔ فرنٹ ڈیوائس چیمبر کی مؤثر تنصیب کی اونچائی 72E (E = 25 ملی میٹر) ہے ، جو ملٹی فنکشنل بورڈ کے ذریعہ عقبی کیبل چیمبر سے الگ ہوجاتی ہے ، جس میں کمپیکٹ ڈھانچے اور لچکدار یونٹ کی تشکیل کے ساتھ سوئچ کابینہ کی تنصیب کی جگہ کا مکمل استعمال ہوتا ہے۔ پچھلے حصے میں کیبل روم میں ایک دروازہ ہوتا ہے ، جو تنصیب اور دیکھ بھال کے لئے آسان ہے۔ آنے والی کابینہ کی چوڑائی آنے والے یونٹ کے فریم کرنٹ کے مطابق طے کی جاتی ہے۔ تجویز کردہ چوڑائی 400/600/800/1000 ملی میٹر ہے ، اور کابینہ کی گہرائی 1000 ملی میٹر ہے۔

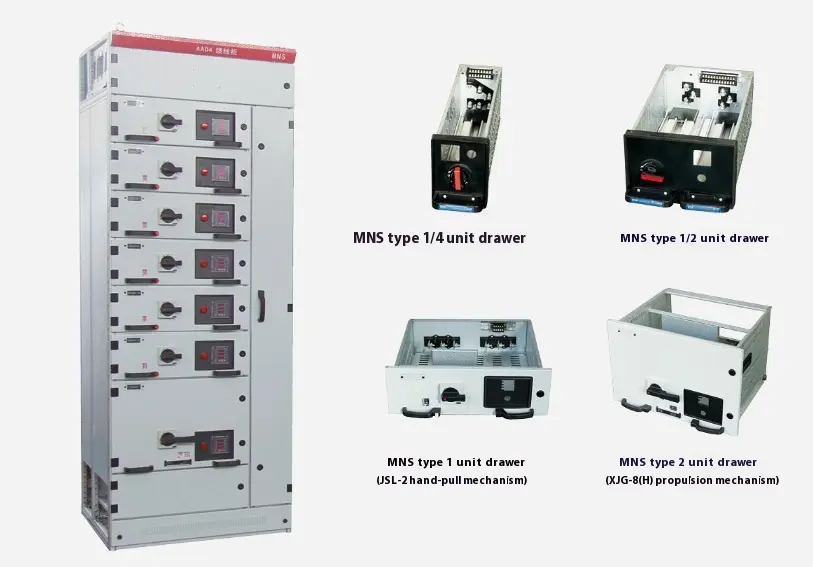

● دراز کی قسم

(1) 8E/4: 8E اونچائی کی جگہ میں 4 دراز یونٹ جمع کریں۔

(2) .8e/2: 8e اونچائی کی جگہ میں 2 دراز یونٹ جمع کریں۔

(3) 8e: 8e اونچائی کی جگہ میں دراز یونٹ کو جمع کریں۔

(4) 16e: 16E (400 ملی میٹر) کی اونچائی پر دراز یونٹ کو جمع کریں۔

(5) 24 ای: 24e (600 ملی میٹر) کی اونچائی پر دراز یونٹ کو جمع کریں۔ پانچ قسم کے دراز یونٹ کابینہ میں اکیلے جمع کیے جاسکتے ہیں ، اور مخلوط اسمبلی کے لئے بھی استعمال ہوسکتے ہیں۔ دراز یونٹوں کی زیادہ سے زیادہ تعداد کے لئے نیچے دیئے گئے جدول کو دیکھیں جو سنگل اسمبلی کے لئے کابینہ میں رہ سکتے ہیں۔

rour درازوں کا بجلی اور مکینیکل باہمی مداخلت

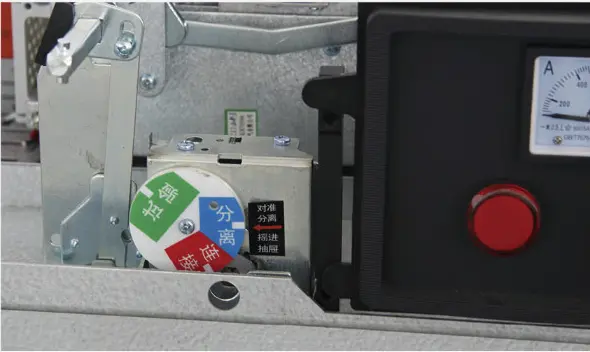

دراز یونٹ میں قابل اعتماد مکینیکل انٹلاکنگ پوزیشن ہے ، جو آپریٹنگ ہینڈل کے ذریعہ کنٹرول کی جاتی ہے اور اس میں واضح اور درست بندش ، جانچ ، ڈرائنگ اور تنہائی کی پوزیشنیں ہیں۔ آپریٹنگ میکانزم کے کام کے لئے اعداد و شمار دیکھیں۔ حفاظتی احتیاطی تدابیر کو مستحکم کرنے کے ل operating ، آپریٹنگ ہینڈل کی پوزیشن کے بعد پیڈ لاکس کو شامل کیا جاسکتا ہے ، اور تین تالے تک شامل کیا جاسکتا ہے ، جیسا کہ بائیں اعداد و شمار میں دکھایا گیا ہے۔ دراز یونٹ کی جگہ پر آنے کے بعد ، اسے شکل 4 اور شکل 5 میں درج آپریشن فنکشن اور پوزیشن کے مطابق سخت کام کرنا چاہئے ، بصورت دیگر یہ ساختی حصوں کو آسانی سے نقصان پہنچائے گا ، لہذا براہ کرم اس کا استعمال کرتے وقت توجہ دیں۔

◆ 8E/4 اور 8E/2 سوئچ فنکشن کو چلائیں

◆ 8 اور 16e ، 24e سوئچ فنکشن کو چلائیں

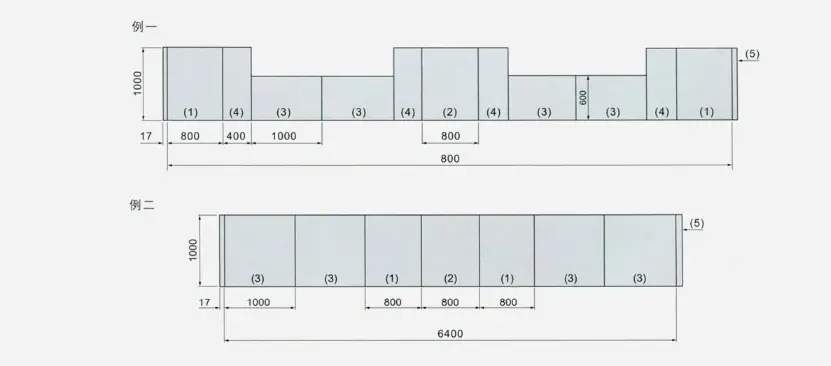

combined مجموعہ موڈ کا اسکیمیٹک ڈایاگرام

● تنصیب ، استعمال اور دیکھ بھال

1. جب آلہ منزل مقصود پر پہنچتا ہے تو ، پہلے چیک کریں کہ آیا پیکنگ باکس مکمل ہے یا نہیں۔ اگر آلہ فوری طور پر انسٹال نہیں ہوتا ہے تو ، اسے خشک اور صاف جگہ میں رکھنا چاہئے۔

2. آلہ کو دیوار سے دور نصب کرنے کی سفارش کی جاتی ہے ، یا اسے دیوار کے خلاف نصب کیا جاسکتا ہے۔ انسٹالیشن فاؤنڈیشن کا طیارہ فلیٹ ہونا چاہئے ، اور فاؤنڈیشن چینل اسٹیل کی افقی غلطی 1/1000 ہے ، اور کل لمبائی انحراف 3 ملی میٹر ہے ..

3. یہ تجویز کیا جاتا ہے کہ تمام کوندکٹو حصوں کی بولٹ فکسنگ کے لئے گریڈ 8.8 اور تناؤ واشر استعمال کریں ، اور تجویز کردہ سخت ٹارک کو نیچے دیئے گئے جدول میں دکھایا گیا ہے:

4. ایم سی سی اسکیم لوازمات کے ذریعہ فراہم کردہ ثانوی سرکٹ کے لئے کیبل ہیڈ میان اور تانبے کے کنیکٹر کی ایک خاص تعداد۔ (تانبے کے جوڑوں کی سرد دبانے والی پروسیسنگ کے مطابق ڈھالنے کے ل since ، ثانوی کیبلز کے ل multi کثیر کور لچکدار تاروں کی سفارش کی جاتی ہے)۔

5. کیبل کو مربوط کرنے کے بعد ، چھوٹے جانوروں کو کابینہ میں رینگنے اور شارٹ سرکٹ حادثات کا سبب بننے کے لئے آلہ کے نیچے بند ہونا چاہئے۔

6. تنصیب یا ایڈجسٹمنٹ کے بعد ، کام کرنے سے پہلے ، مندرجہ ذیل معائنہ اور ٹیسٹ کی ضرورت ہے:

▶ چیک کریں کہ آیا آلہ میں نصب الیکٹریکل آلات اور کنٹرول وائرنگ فیکٹری ڈرائنگ کی ضروریات کو پورا کرتی ہے یا نہیں۔

various مختلف سوئچز کا دستی آپریشن غیر معمولی یا جام کے بغیر لچکدار ہوگا۔

▶ چیک کریں کہ آیا مکینیکل انٹلاکنگ میکانزم اور الیکٹرک انٹر لاکنگ ڈیوائس کے اقدامات درست اور قابل اعتماد ہیں ، جو نظام کی ضروریات کو پورا کرنا چاہئے۔

▶ چیک کریں کہ آیا مین سرکٹ اور کنٹرول سرکٹ کی موصلیت کی مزاحمت مخصوص ضروریات کو پورا کرتی ہے یا نہیں۔

▶ چیک کریں کہ آیا آلہ میں نصب الیکٹریکل آلات اچھے رابطے میں ہیں اور خود بجلی کے آلات کی تکنیکی ضروریات کو پورا کرتے ہیں۔

▶ چیک کریں کہ آیا آلہ کے اندر کوئی غیر ملکی معاملہ ہے اور آیا مختلف حصوں کے بڑھتے ہوئے پیچ ڈھیلے ہیں۔

pull پل آؤٹ ایم سی سی کے لئے آپریٹنگ ہدایات:

(1) دراز کے نچلے حصے میں گائیڈ میں داخل ہونے کے بعد ہی اسے کابینہ میں دھکیل دیا جاسکتا ہے ، ورنہ دراز کو نقصان پہنچا جائے گا یا اسے باہر نہیں نکالا جاسکتا۔

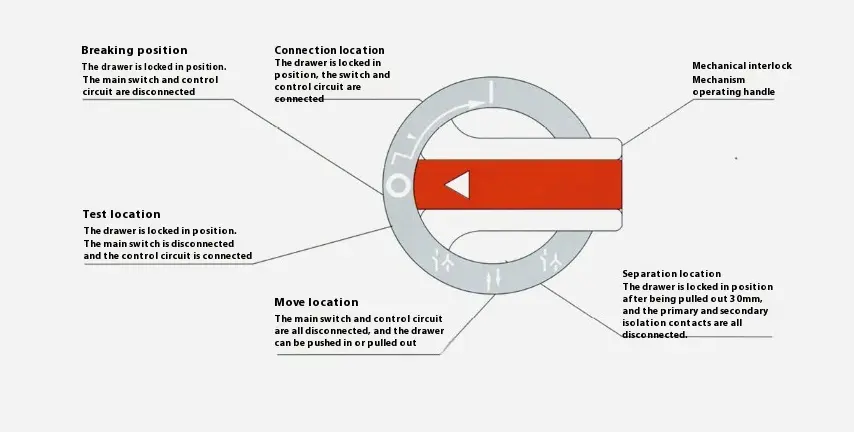

(2) 8E/4 اور 8E/2 دراز کے پینل پر علامتوں اور افعال کے لئے شکل 4 دیکھیں۔ اعداد و شمار میں بریکنگ پوزیشن "O" سے کام کرنے والی پوزیشن "I" تک کا تیر اس بات کی نشاندہی کرتا ہے کہ آپریٹنگ ہینڈل کو پہلے میں دھکیلنا چاہئے اور پھر "O" سے "I" میں گھومنا چاہئے۔ جب لوٹتے ہو تو ، اسے آگے بڑھانے کی ضرورت نہیں ہوتی ، صرف ہینڈل کو "میں" کو "O" میں تبدیل کریں ، اور جانے کے بعد ، ہینڈل چھوڑنے کے بعد۔

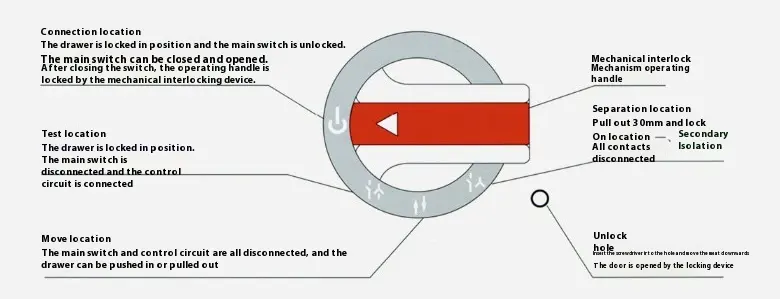

(3) 8E-24E دراز پینل پر علامتوں اور افعال کے لئے شکل 5 دیکھیں۔ جب ہینڈل کام کرنے کی پوزیشن پر پہنچ جاتا ہے تو ، میکانزم مین سوئچ پر مکینیکل لاک جاری کرتا ہے ، اور پھر مین سوئچ کو بند اور کھولا جاسکتا ہے۔ تاہم ، جب مرکزی سوئچ بند ہوجاتا ہے تو ، انٹلاکنگ میکانزم کے ہینڈل کو نہیں چلایا جاسکتا ہے۔ نچلے دائیں کونے میں دروازے پر پلاسٹک کا ایک چھوٹا سا احاطہ ہے جو نشان کو پورا کرتا ہے ، جو دروازے کا غیر مقفل طریقہ کار ہے۔ آپریشن کا عمل مندرجہ ذیل ہے: جب دراز کام کرنے کی پوزیشن میں ہوتا ہے ، اگر آپ دروازہ کھولنا چاہتے ہیں تو ، پہلے چھوٹا سا احاطہ نکالیں ، پھر سکریو ڈرایور کو سوراخ میں داخل کریں اور دروازہ کھولنے کے لئے لیچ کو نیچے کی طرف منتقل کریں۔ دروازہ کھولنے کے بعد پلاسٹک کے چھوٹے چھوٹے احاطہ کا احاطہ کرنا یقینی بنائیں ، بصورت دیگر تحفظ کی اصل سطح تباہ ہوجائے گی۔

● آلات کی نقل و حمل اور اسٹوریج

device ڈیوائس کو اشارہ کرنے کی اجازت نہیں ہے اور شدید کمپن کا سامنا کرنا پڑتا ہے۔

pack ان پیکنگ کے بعد آلہ کو اٹھاتے وقت نقل و حمل کے زاویہ کی پلیٹ کا استعمال کیا جانا چاہئے ، اور اسٹیل کی دو تاروں اور رسیوں کا شامل زاویہ ≤1200 ہونا چاہئے۔ اگر فورک لفٹ ٹرک ، رولر یا کروبر استعمال کیا جاتا ہے تو ، اس کو آلہ کے انڈر فریم پر براہ راست چلانے کی اجازت نہیں ہے۔

▶ جب آلہ جگہ پر انسٹال ہوتا ہے ، اگر آپ تھوڑی دوری کے لئے پوزیشن کو منتقل کرنا چاہتے ہیں تو ، آپ اسے چیسیس کے چار کونوں پر دیکھ سکتے ہیں۔

▶ بجلی کی مصنوعات اور حصوں کو آلہ میں اپنی مرضی سے جدا کرنے کی اجازت نہیں ہے۔

rain بارش کو گیلے ہونے سے روکنا چاہئے ، اور محیطی درجہ حرارت اس نمونے کی متعلقہ دفعات کے مطابق ہونا چاہئے۔

products مصنوعات کی مکمل ہونا

ایم این ایس ٹائپ لو وولٹیج پاور ڈسٹری بیوشن کابینہ پیکنگ لسٹ ، پروڈکٹ سرٹیفکیٹ ، پروڈکٹ انسٹرکشن دستی اور ضروری ڈرائنگ کے ساتھ منسلک ہے ، اور معاون فہرست کے مطابق فراہم کردہ دروازے کی کلید اور اسپیئر پارٹس منسلک ہیں۔
