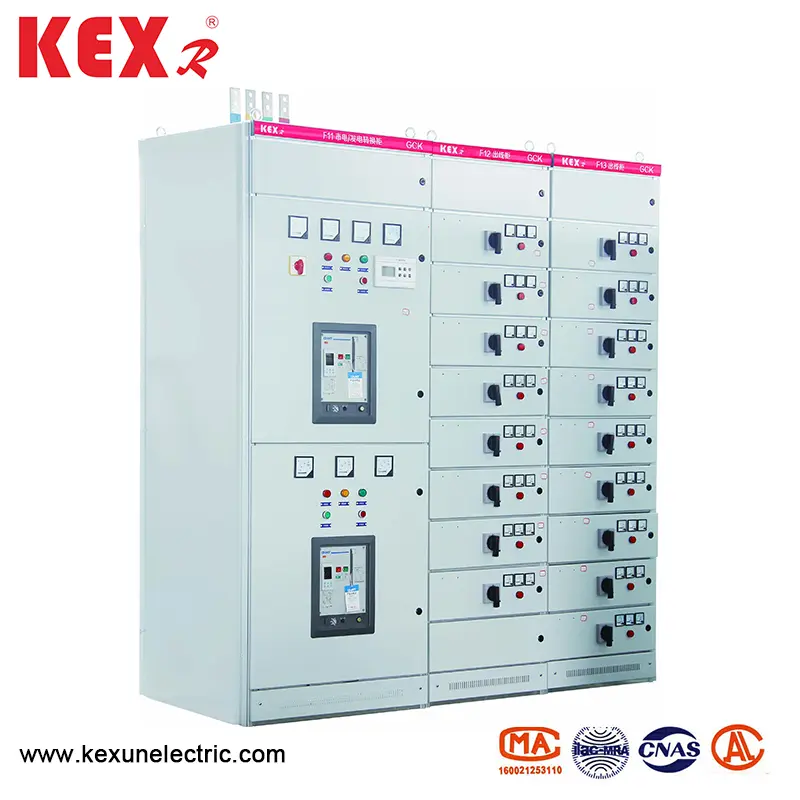

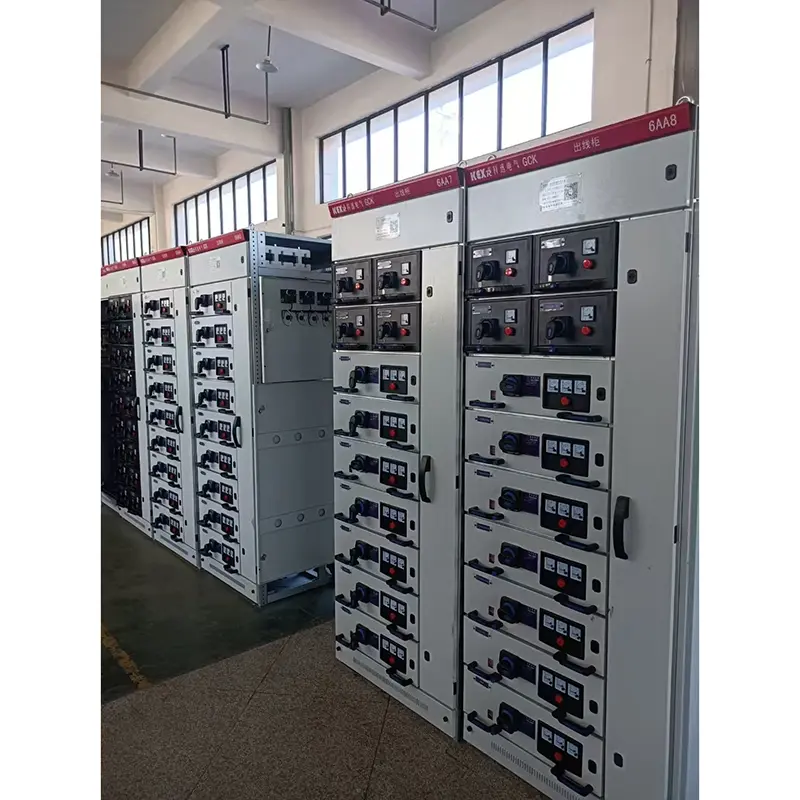

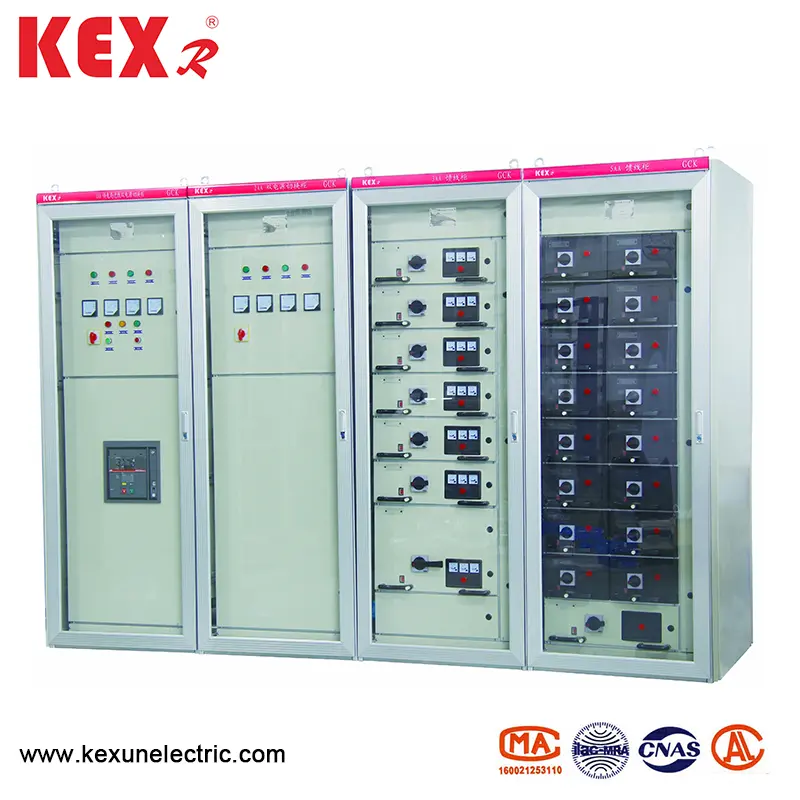

کم وولٹیج ڈرا آؤٹ سوئچ گیئر

● مصنوعات کی خصوصیات

اس کم وولٹیج ڈرا آؤٹ سوئچ گیئر میں اعلی توڑنے کی گنجائش ، اچھی متحرک اور تھرمل استحکام ، جدید اور معقول ڈھانچہ ، عملی برقی اسکیم ، سیریز ، مضبوط استراحت ، مختلف اسکیم یونٹوں کا صوابدیدی مجموعہ ، ایک سوئچ گیئر ، خوبصورت ظاہری شکل ، اعلی تحفظ کی سطح ، حفاظت اور قابل اعتماد کی بحالی اور اسی طرح کے زیادہ سرکٹس کے فوائد ہیں۔ یہ پروڈکٹ IEC439 NEMAICS2-322 اسٹینڈرڈ کے مطابق ہے ، اور GB7251-87 "لو وولٹیج سوئچ گیئر" قومی معیار اور ZBK36001-89 "کم وولٹیج واپسی کے قابل سوئچ گیئر" پیشہ ورانہ معیار کے مطابق بھی اس کے مطابق ہے۔

technical اہم تکنیکی پیرامیٹرز

● آرکیٹیکچرل فیچر

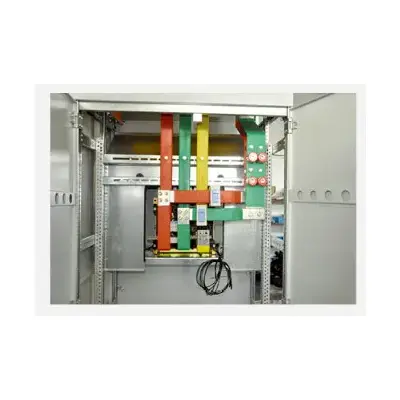

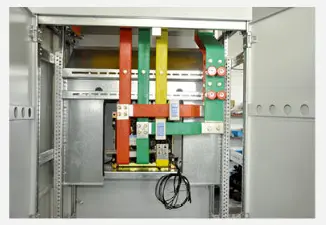

کم وولٹیج ڈرا آؤٹ سوئچ گیئر کا بنیادی سوئچ گیئر فریم جمع ڈھانچہ ہے۔ سوئچ گیئر فریم کے تمام ساختی حصے ایک بنیادی فریم کی تشکیل کے ل sc پیچ کے ذریعہ ایک دوسرے کے ساتھ جڑے ہوئے ہیں۔ پھر ، جیسا کہ ضرورت کے مطابق ، دروازے ، بافلز ، پارٹیشنز ، دراز ، بڑھتے ہوئے بریکٹ ، بس بار اور بجلی کے اجزاء کو مکمل سوئچ گیئر کو جمع کرنے کے لئے شامل کیا گیا ہے۔ اس LV سوئچ گیئر میں درج ذیل خصوصیات ہیں:

▶ 1. فریم پروفائلڈ اسٹیل سے بنا ہے ، جو تین جہتی کونے کی پلیٹ کے ذریعہ پوزیشن میں ہے ، اور بغیر ویلڈنگ کے ڈھانچے کے بولٹ کیا جاتا ہے ، اس طرح ویلڈنگ کی خرابی اور تناؤ اور تنصیب کی درستگی کو بہتر بناتا ہے۔

▶ 2. ماڈیولس E = 20 ملی میٹر کے مطابق فریموں اور پرزوں کے بڑھتے ہوئے سوراخ بدل جاتے ہیں۔

▶ 3. اندرونی ساختی حصے جستی ہیں۔ اچار اور فاسفیٹنگ کے بعد ، بیرونی کو الیکٹرو اسٹاٹک ایپوسی پاؤڈر کے ساتھ اسپرے کیا جاتا ہے۔ 4. پاور سینٹر (پی سی) آنے والے سوئچ گیئر میں ، اوپری افقی بس کا علاقہ ہے ، اور افقی بس کے علاقے کا نچلا حصہ سرکٹ بریکر روم ہے۔ سرکٹ توڑنے والوں کو گھریلو DW15C ، ME اور دیگر سیریز سے آراستہ کیا جاسکتا ہے ، اور صارفین کی ضروریات کے مطابق غیر ملکی برقی کمپنیوں کے ذریعہ تیار کردہ مختلف سرکٹ بریکر سے بھی لیس کیا جاسکتا ہے ، جیسے ایف سیریز سرکٹ توڑنے والے ABB کمپنی اور ذہین سرکٹ توڑنے والے کے ذریعہ تیار کردہ۔ عام طور پر ، پی سی یونٹ میں الٹی قطار کے ساتھ ایک مین سرکٹ (بشمول بس کوپلر) ہوتا ہے۔ جب ریٹیڈڈ کرنٹ 630A-1600A ہے تو ، یہ ایک سوئچ گیئر پر قبضہ کرتا ہے جس کا مجموعی سائز 800 × 1000 × 2200 (چوڑائی X گہرائی X اونچائی) ہے۔ ٹرن اوور کے بغیر مرکزی سرکٹ 800 × 800 × 2000 (چوڑائی ، گہرائی اور اونچائی) کی بیرونی جہت کے ساتھ سوئچ گیئر پر قبضہ کرتا ہے۔ جب درجہ بند موجودہ 1600A-3150A کے درمیان ہوتا ہے تو ، اس میں سوئچ گیئر پر قبضہ ہوتا ہے جس کا مجموعی سائز 1000 × 1000 × 2200 (چوڑائی X گہرائی X اونچائی) ہے۔ کوئی اہم سوئچ گیئر نہیں ہے جو تبدیل ہو گیا ہے۔ جب ریٹیڈ کرنٹ 1600A-3150A ہے تو ، یہ ایک سوئچ گیئر پر قبضہ کرتا ہے جس میں بیرونی جہت 1000 × 1000 × 220 (چوڑائی × گہرائی × اونچائی) ہے۔ ٹرن اوور کے بغیر مرکزی سرکٹ 1000 × 800 × 2200 (چوڑائی X گہرائی X اونچائی) کی بیرونی جہت کے ساتھ سوئچ گیئر پر قبضہ کرتا ہے۔

power 4. پاور سینٹر (پی سی) فیڈر سوئچ گیئر کی ساخت آنے والے سوئچ گیئر کی طرح ہے۔ جب کھانا کھلانے کا موجودہ 630A-1600A ہوتا ہے تو ، 1000 × 1000 × 2200 (چوڑائی × گہرائی × اونچائی) سوئچ گیئر کو دو لوپ سے لیس کیا جاسکتا ہے ، جو اوپر اور نیچے ترتیب دیئے جاتے ہیں۔

▶ 5. موٹر کنٹرول سینٹر (ایم سی سی) سوئچ گیئر کی دو اقسام ہیں: وال ماونٹڈ سوئچ گیئر اور غیر دیوار سے لگے ہوئے سوئچ گیئر ، جس کا سب سے اوپر ایک افقی بسبار ایریا ہے ، اور دراز فنکشنل یونٹ کا علاقہ افقی بسبار کے علاقے کے نیچے ہے ، جس کی چوڑائی 600 ملی میٹر ہے ، اور دراز فنکشنل یونٹ کے علاقے کی اونچائی 1840 ملی میٹر ہے۔ جب سوئچ گیئر باڈی دیوار پر لگ جاتی ہے تو ، سوئچ گیئر کا بائیں حصہ ایک فنکشنل یونٹ کا علاقہ ہوتا ہے ، اور دائیں حصے میں 200 ملی میٹر چوڑا کیبل آؤٹ لیٹ ایریا ہوتا ہے۔ سوئچ گیئر کے مجموعی طول و عرض 800/500/2200 (چوڑائی/گہرائی/اونچائی) ہیں۔ جب سوئچ گیئر دیوار سے دور نصب ہوتا ہے تو ، سوئچ گیئر کی چوڑائی 600 ملی میٹر ہوتی ہے ، اور کیبل آؤٹ لیٹ کا علاقہ سوئچ گیئر کے عقب میں ہوتا ہے۔ سوئچ گیئر کے مجموعی طول و عرض 600 × 800 (1000) × 2200 (چوڑائی X گہرائی X اونچائی) ہیں۔ سوئچ گیئر کی دو طرح کی گہرائییں ہیں: 800 اور 1000۔ ہم تجویز کرتے ہیں کہ صارفین 1000 کی گہرائی کے ساتھ سوئچ گیئر کا انتخاب کرتے ہیں تاکہ پی سی سوئچ گیئر کی گہرائی کے مطابق ہوں۔ جب دراز کو سوئچ گیئر سے نکالا جاتا ہے تو ، سوئچ گیئر میں براہ راست حصہ بے نقاب نہیں ہوتا ہے ، جو محفوظ اور قابل اعتماد ہے۔

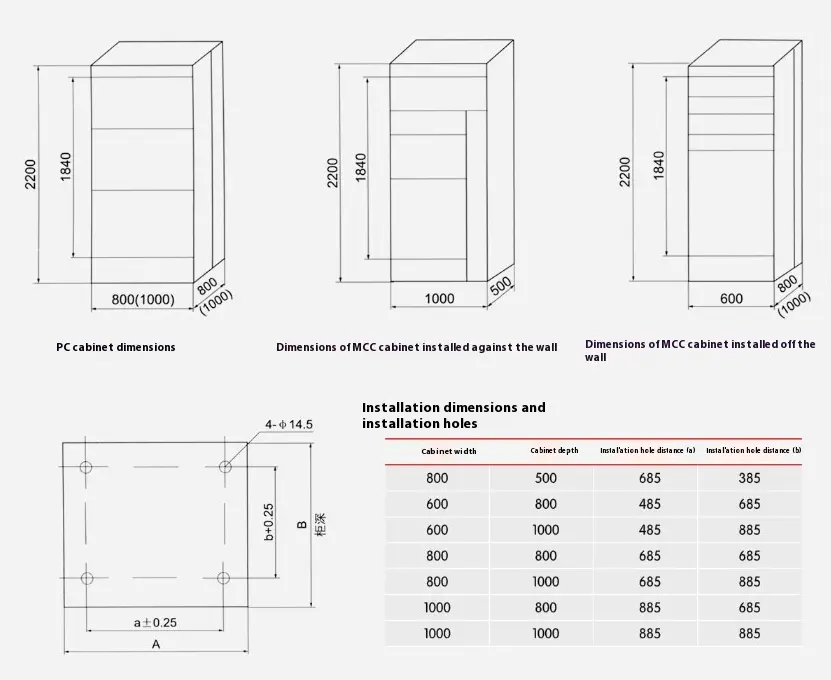

● LV سوئچ گیئر مجموعی طول و عرض ، تنصیب کے طول و عرض

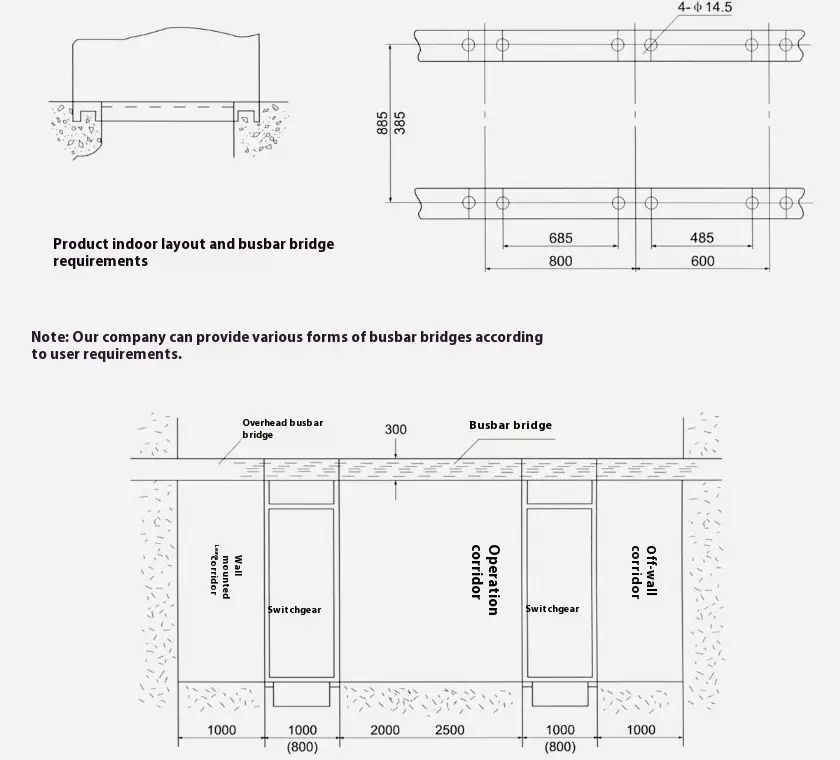

low کم وولٹیج ڈرا آؤٹ سوئچ گیئر انسٹالیشن فاؤنڈیشن کا اسکیمیٹک ڈایاگرام

● احتیاط

this اس پروڈکٹ کو انسٹال کرتے وقت ، کم وولٹیج ڈرا آؤٹ سوئچ گیئرز کے مابین افقی لائن مضبوطی اور قابل اعتماد طریقے سے منسلک ہونی چاہئے۔

product اس پروڈکٹ کے دروازے میں مرکزی سوئچ کے ساتھ ایک انٹلاکنگ فنکشن ہوتا ہے ، یعنی ، دروازہ صرف بجلی کی ناکامی کی حالت میں کھولا جاسکتا ہے۔ اس پروڈکٹ کا دوسرا رخ ایک سکرو سگ ماہی پلیٹ ہے ، جس میں مین سوئچ کے ساتھ کوئی انٹلاکنگ فنکشن نہیں ہوتا ہے۔ لہذا ، بحالی کے ل this اس پروڈکٹ کی سائیڈ پلیٹ کو جدا کرتے وقت بجلی کی فراہمی منقطع کریں۔

▶ غیر پیشہ ور افراد کو بحالی کے لئے سوئچ گیئر نہیں کھولنا چاہئے۔
