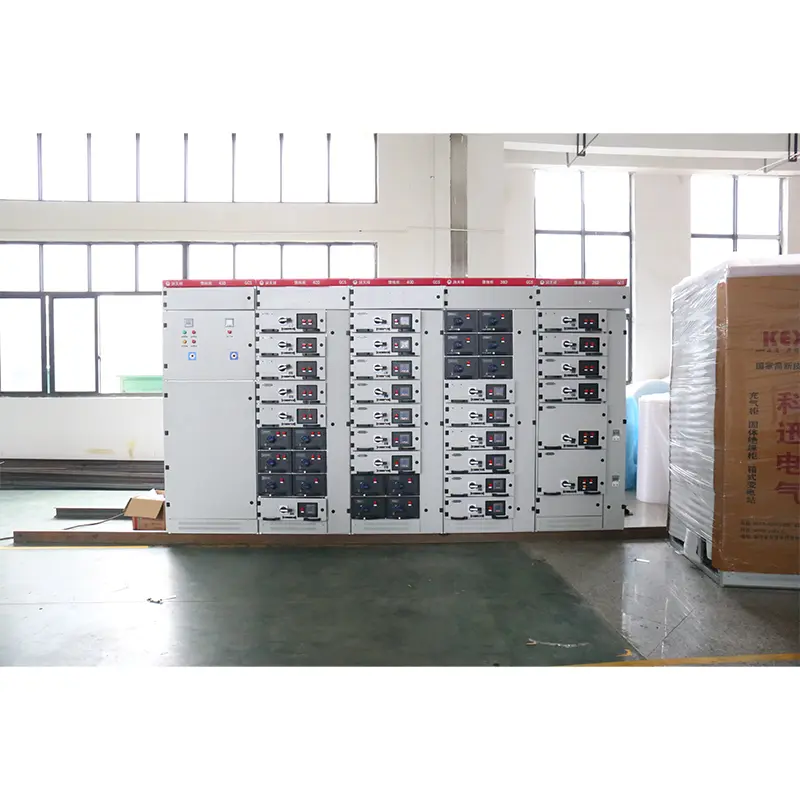

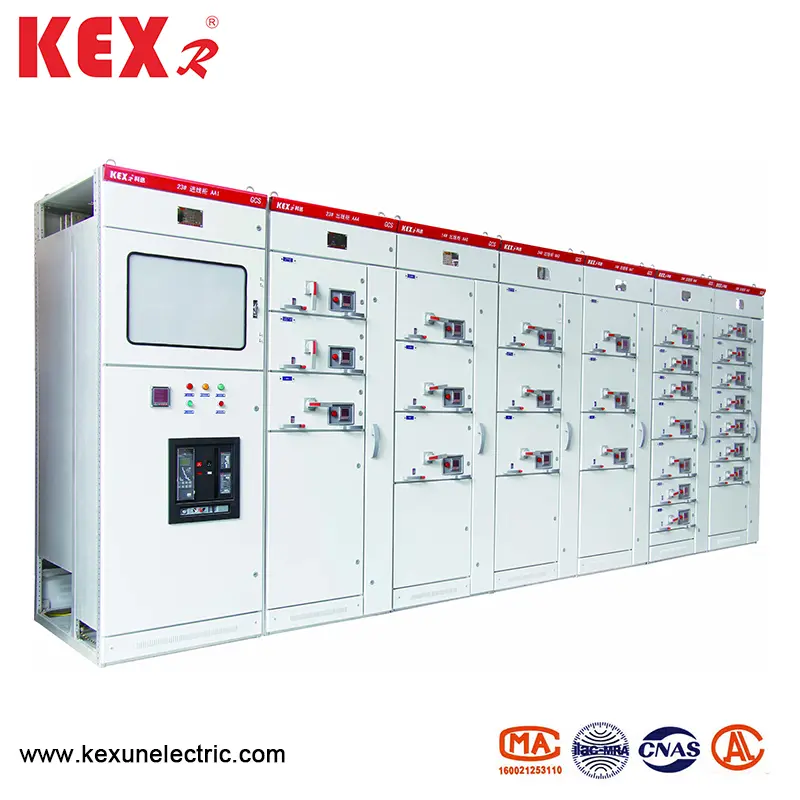

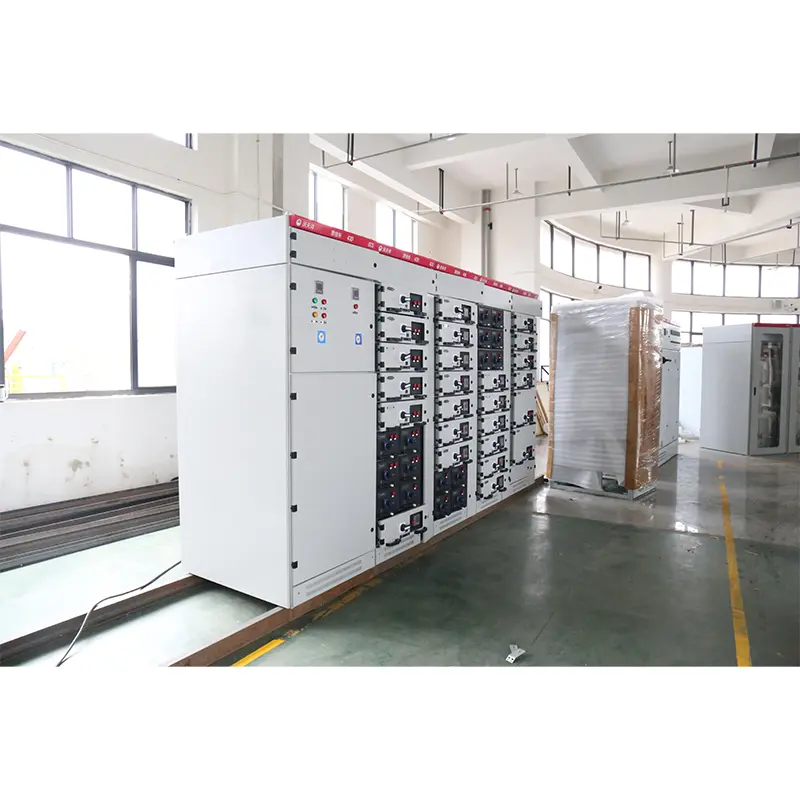

کم وولٹیج نکالنے سوئچ کابینہ

performance کارکردگی کا اشاریہ

جی سی ایس ٹائپ کم وولٹیج نکالنے والے سوئچ کابینہ کا ڈیزائن مندرجہ ذیل معیارات پر پورا اترتا ہے:

▶ IEC439-1 کم وولٹیج سوئچ گیئر اور کنٹرول گیئر

▶ GB7251 کم وولٹیج سوئچ گیئر

▶ ZBK36001 کم وولٹیج پل آؤٹ سوئچ گیئر

● بنیادی پیرامیٹرز

struction مرکزی ڈھانچہ

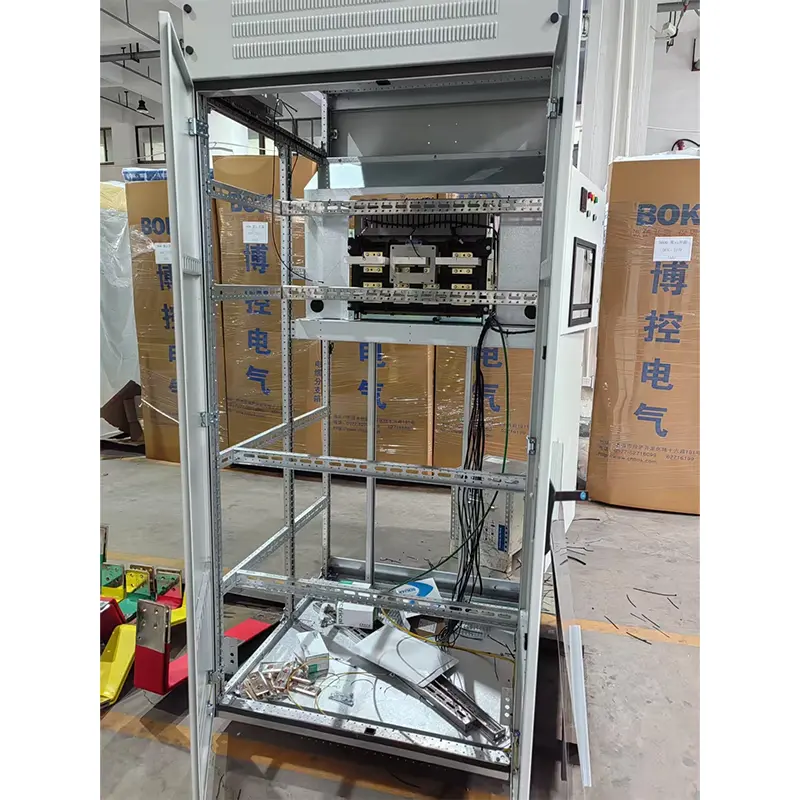

G جی سی ایس ٹائپ کم وولٹیج نکالنے والے سوئچ کابینہ کا مرکزی فریم 8 ایم ایف ٹائپ اوپن سیکشن اسٹیل کو اپناتا ہے ، اور سیکشن اسٹیل کے دونوں اطراف میں بالترتیب 20 ملی میٹر اور 100 ملی میٹر اور 100 ملی میٹر کے ماڈیولس کے ساتھ تنصیب کے سوراخ ہوتے ہیں ، لہذا داخلی تنصیب لچکدار اور آسان ہے۔

main مرکزی فریم کو دو اسمبلی شکلوں میں ڈیزائن کیا گیا ہے ، یعنی صارفین کو منتخب کرنے کے لئے مکمل طور پر جمع ڈھانچہ اور جزوی طور پر ویلڈیڈ ڈھانچہ (سائیڈ فریم اور کراس بیم)۔

device آلہ کا ہر فعال کمرے ایک دوسرے سے الگ تھلگ ہے ، اور اس کے ٹوکریوں کو فنکشنل یونٹ روم ، بس روم اور کیبل روم میں تقسیم کیا گیا ہے۔ ہر چیمبر کے افعال نسبتا independent آزاد ہیں۔

▶ افقی مین بس کو کابینہ کے پیچھے افقی طور پر ترتیب دیا گیا ہے ، جو اس آلے کے مرکزی سرکٹ کو مختصر سرکٹ کی اعلی طاقت بنانے کے لئے بنیادی اقدام ہے۔

cable کیبل ٹوکری کا ڈیزائن کیبلز کے لئے اوپر اور نیچے جانا بہت آسان بنا دیتا ہے۔

device آلہ کی عمومی کابینہ کی سائز سیریز (نیچے دیئے گئے جدول کو دیکھیں):

● فنکشن یونٹ

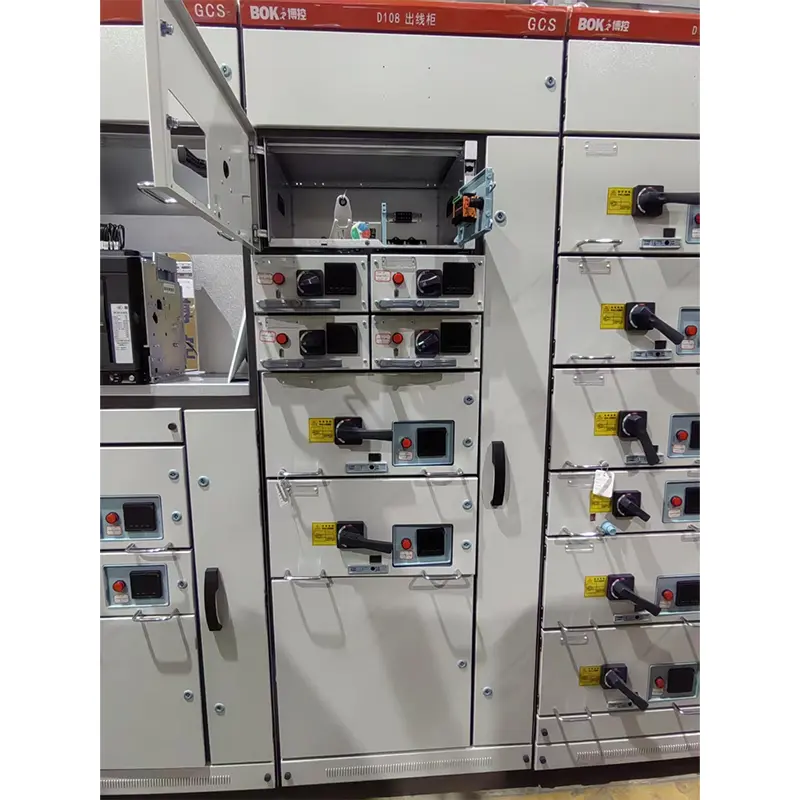

1. دراز کی اونچائی 160 ملی میٹر ہے۔ اسے 1/2 یونٹ ، 1 یونٹ ، 3/2 یونٹ ، 2 یونٹ ، 3 یونٹ اور پانچ سائز کی سیریز میں تقسیم کیا گیا ہے۔ یونٹ سرکٹ کا درجہ بند موجودہ 400A یا اس سے کم ہے۔

2. دراز صرف اونچائی کے طول و عرض میں تبدیل ہوتا ہے ، اور اس کی چوڑائی اور گہرائی کے طول و عرض میں کوئی تبدیلی نہیں ہوتی ہے۔ ایک ہی فنکشنل یونٹوں کے ساتھ درازوں میں اچھی باہمی تبادلہ ہوتا ہے۔

3. ہر ایم سی سی کابینہ میں زیادہ سے زیادہ 11 ون یونٹ دراز یا 22 1/2-یونٹ دراز میں لیس کیا جاسکتا ہے۔ جس میں دراز کا ایک سے زیادہ یونٹ ایک ملٹی فنکشنل بیک پلیٹ کو اپناتا ہے۔

4. موجودہ کے مطابق ، دراز کی inlet اور آؤٹ لیٹ لائنیں ایک ہی چپ ڈھانچے کے ساتھ مختلف تعداد میں پلگ ان کو اپناتی ہیں۔

5. 1/2 یونٹ دراز اور کیبل روم ZJ-2 اڈاپٹر کے ذریعہ بیک پلیٹ ڈھانچے کے ساتھ جڑے ہوئے ہیں۔

6. یونٹ دراز اور کیبل روم کے مابین تعلق موجودہ گریڈنگ کے مطابق ایک ہی سائز بار یا ٹیوب ڈھانچے کے ساتھ ZJ-1 اڈاپٹر کو اپناتا ہے۔

7. دراز یونٹ مکینیکل انٹلاکنگ ڈیوائس سے لیس ہے۔

electrical اہم بجلی کے اجزاء

اہم برقی اجزاء کا انتخاب اصول درآمدی ٹکنالوجی پر مبنی ہے ، جو چین میں سیریز میں تیار کیا جاسکتا ہے اور اس آلے کی اعلی کارکردگی کی ضروریات کو پورا کرسکتا ہے۔

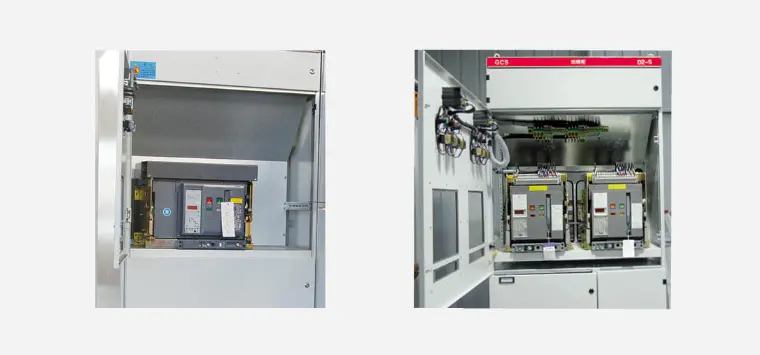

power بجلی کی فراہمی اور فیڈر یونٹ کا توڑنے والا بنیادی طور پر اے ایچ سیریز کا انتخاب کرتا ہے۔ شنائیڈر کمپنی کے ذریعہ تیار کردہ دیگر ایم سیریز اور اے بی بی کمپنی کے ذریعہ تیار کردہ ایف سیریز کو زیادہ جدید کارکردگی کے ساتھ بھی منتخب کیا جاسکتا ہے۔ آہ سرکٹ بریکر میں اچھی کارکردگی ، کمپیکٹ ڈھانچہ ، ہلکے وزن اور مضبوط سیریز کی خصوصیات ہیں۔ قیمت نسبتا low کم ہے ، بحالی اور استعمال آسان ہے ، اور کارکردگی کے تمام اشاریہ اس آلے کی ضروریات کو پورا کرسکتے ہیں۔

▶ دراز یونٹ (موٹر کنٹرول یونٹ ، جزوی فیڈ یونٹ) سرکٹ توڑنے والے بنیادی طور پر CM1 اور TG.TM30 سیریز پلاسٹک کیس سرکٹ بریکر کا انتخاب کرتے ہیں ، اور کچھ NZM کا انتخاب کرتے ہیں جو مولر کمپنی کے ذریعہ تیار کردہ ہیں۔ 100a سیریز۔ ان سوئچز میں اچھی کارکردگی ، کمپیکٹ ڈھانچہ ، مختصر آرکینگ یا کوئی آرکسنگ ، اور اعلی تکنیکی اور معاشی اشارے کی خصوصیات ہیں ، جو اس آلے کی ضروریات کو پورا کرسکتے ہیں۔

is الگ تھلگ سوئچ اور فیوز الگ تھلگ سوئچ Q سیریز ہوگا۔ اس سلسلے میں اعلی وشوسنییتا اور مضبوط توڑنے کی صلاحیت ہے ، اور یہ مکینیکل باہمی مداخلت کا احساس کر سکتی ہے۔

Fuse اہم فیوز این ٹی سیریز ہے۔ 5. AC رابطے سیریز B اور LCI-D کے ہوں گے ..

G جی سی ایس کی خصوصیات کم وولٹیج نکالنے والے سوئچ کابینہ کی قسم

1. اڈاپٹر کی گرمی کی گنجائش کو بہتر بنائیں ، اور کنیکٹر ، کیبل ہیڈ اور اسپیسر میں اڈاپٹر کے درجہ حرارت میں اضافے کی وجہ سے اضافی درجہ حرارت میں اضافے کو بہت حد تک کم کریں۔

2. فنکشنل یونٹوں اور ٹوکریوں کے مابین علیحدگی واضح اور قابل اعتماد ہے ، اور ایک یونٹ کی ناکامی دوسرے یونٹوں کے کام کو متاثر نہیں کرے گی ، تاکہ ناکامی کم سے کم حد تک محدود ہو۔

3. بسوں کے افقی انتظامات سے آلہ کو اچھی متحرک اور تھرمل استحکام ہوتا ہے اور یہ 80/176KA شارٹ سرکٹ موجودہ کے اثرات کا مقابلہ کرسکتا ہے۔

4. ایک واحد 4. ایم سی سی کابینہ میں سرکٹس کی تعداد 22 سے زیادہ ہے ، جو بجلی کی پیداوار ، پیٹرو کیمیکل سسٹم اور دیگر صنعتوں میں خودکار برقی دروازوں (مشینوں) کی ضروریات پر پوری طرح غور کرتی ہے جس میں بڑی واحد یونٹ کی گنجائش ہے۔

5. آلہ اور بیرونی کیبل کے مابین تعلق کیبل کے ٹوکری میں مکمل ہوتا ہے ، اور کیبل اوپر اور نیچے جاسکتا ہے۔ موجودہ ٹرانسفارمر کیبل ٹوکری میں نصب ہے ، جو تنصیب اور بحالی کو آسان بنا دیتا ہے۔

6. اسی بجلی کی تقسیم کے نظام میں ، موجودہ محدود ری ایکٹرز کے ساتھ مل کر شارٹ سرکٹ کرنٹ کو محدود کیا جاسکتا ہے ، بس وولٹیج کو ایک خاص قیمت پر مستحکم کیا جاسکتا ہے ، اور اجزاء کی قلیل سرکٹ کی طاقت کی ضروریات کو جزوی طور پر کم کیا جاسکتا ہے۔

7. دراز یونٹ میں ثانوی رابطوں کی کافی تعداد ہے (یونٹ 1 اور اس سے اوپر کے لئے 32 جوڑے اور یونٹ 1/2 کے لئے 20 جوڑے) ، جو رابطوں کی تعداد کے ل computer کمپیوٹر انٹرفیس اور خودکار کنٹرول لوپ کی ضروریات کو پورا کرسکتے ہیں۔

● معاون سرکٹ

معاون سرکٹ ڈایاگرام کا ڈیزائن تھرمل پاور پلانٹس اور دیگر متعلقہ ڈیزائن تکنیکی ضوابط کے معاون پاور ڈیزائن کے لئے تکنیکی ضوابط کے مطابق ہے۔ یہ پاور پلانٹس اور سب اسٹیشنوں کے کم وولٹیج پاور سسٹم اور فیکٹریوں ، بارودی سرنگوں اور اونچی عمارتوں میں کم وولٹیج پاور ڈسٹری بیوشن سسٹم کے لئے موزوں ہے۔ فیکٹریوں اور بارودی سرنگوں کی معاون سرکٹ اسکیم کو مین سرکٹ اسکیم کے مطابق ڈیزائن کیا گیا ہے ، جو بجلی کی فراہمی کی آنے والی لائن ، فیڈر لائن (پی سی) اور موٹر فیڈر لائن (ایم سی سی) کے فنکشنل یونٹوں میں تقسیم ہے۔

● پروڈکٹ پیکیج

کارخانہ دار سپلائی کرتے وقت درج ذیل دستاویزات اور لوازمات فراہم کرے گا:

▶ ڈیوائس لسٹ

▶ پروڈکٹ سرٹیفکیٹ

use استعمال کے لئے ہدایات

▶ فیکٹری ٹیسٹ کی رپورٹ

electrical متعلقہ بجلی کی ڈرائنگ

▶ کابینہ کے دروازے کی چابیاں ، آپریٹنگ ہینڈلز اور معاہدے میں مخصوص اسپیئر پارٹس۔

components اہم اجزاء کی تنصیب کی ہدایات

ing آرڈرنگ ہدایات

جی سی ایس ٹائپ کم وولٹیج نکالنے والے سوئچ کابینہ کے آرڈر معاہدے میں مندرجہ ذیل مندرجات شامل ہیں:

product مصنوع کے مکمل ماڈل میں مرکزی سرکٹ اسکیم نمبر اور معاون سرکٹ اسکیم نمبر شامل ہے۔

▶ مین سرکٹ سسٹم کے امتزاج تسلسل ڈایاگرام

aus معاون سرکٹ کا برقی اسکیمیٹک ڈایاگرام

Canty کابینہ میں اجزاء کی فہرست

▶ سرکٹ میں وولٹیج ، موجودہ اور وقت جیسے پیرامیٹرز کی ترتیب۔

▶ مصنوعات کے معمول کے استعمال سے متصادم دیگر خصوصی میزیں۔
