کم وولٹیج پاور ڈسٹری بیوشن سوئچ گیئر

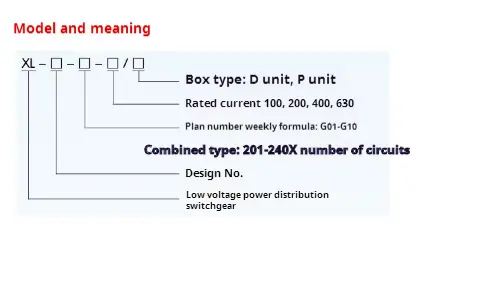

● ماڈل کے معنی

conditions حالات کا استعمال کرتے ہوئے

X XL-21 قسم کم وولٹیج پاور ڈسٹری بیوشن سوئچ گیئر 2000m سے کم اونچائی پر انسٹال ہونا چاہئے۔

commim محیط درجہ حرارت اور محیطی ہوا کا درجہ حرارت +40 than سے زیادہ نہیں ہے ، لیکن اوسط درجہ حرارت +35 than سے زیادہ نہیں ہے اور محیط ہوا کا درجہ حرارت 24 گھنٹے کی مدت میں -100 سے کم نہیں ہے۔

air ہوا میں ضرورت سے زیادہ دھول ، تیزاب ، نمک ، سنکنرن اور دھماکہ خیز گیس نہیں ہونی چاہئے۔ نسبتہ درجہ حرارت +40 ℃ کے اعلی درجہ حرارت پر 50 ٪ سے تجاوز نہیں کرے گا ، اور کم درجہ حرارت پر زیادہ درجہ حرارت کی اجازت ہے ، جیسے +20 ℃ سے 90 ٪ سے کم۔ اس پر غور کیا جانا چاہئے کہ درجہ حرارت میں تبدیلیوں کی وجہ سے کبھی کبھار عام گاڑھاو ہوسکتا ہے۔

◆ جب صارفین کی خصوصی ضروریات ہوتی ہیں تو ، وہ کارخانہ دار سے بات چیت کرسکتے ہیں۔

● ڈیزائن کی خصوصیات

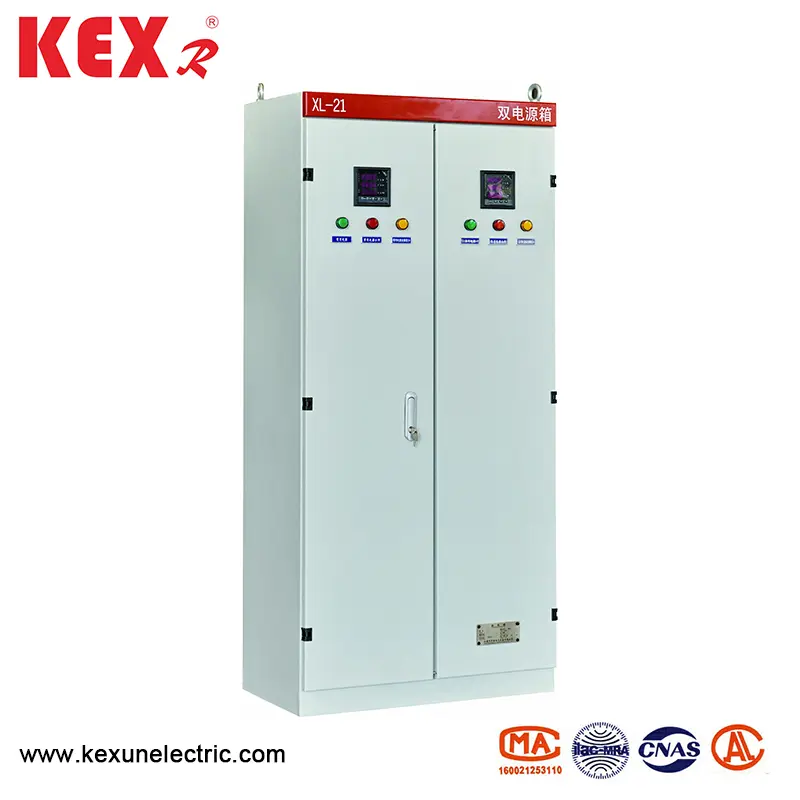

X XL-21 قسم کم وولٹیج پاور ڈسٹری بیوشن سوئچ گیئر فرش پر ماونٹڈ ہے اور اسے براہ راست ٹرانسفارمر کے تحت انسٹال کیا جاسکتا ہے۔ سوئچ گیئر باڈی اعلی معیار کے اسٹیل پلیٹ ویلڈیڈ یا جمع سے بنا ہے ، اور چاقو سوئچ آپریٹنگ ہینڈل سوئچ گیئر کے سامنے دائیں کالم پر نصب ہے ، جو بجلی کی فراہمی کو تبدیل کرنے کے لئے استعمال کیا جاسکتا ہے۔ پاور ڈسٹری بیوشن باکس کے سامنے ایک وولٹ میٹر نصب ہے۔ بس وولٹیج کی نشاندہی کرتا ہے۔ بجلی کی تقسیم کے خانے کے سامنے ایک دروازہ ہے۔ دروازہ کھولنے کے بعد ، بجلی کی تقسیم کے خانے میں موجود تمام سامان بے نقاب ہو گیا ہے ، جو بحالی کے لئے آسان ہے۔ یہ پاور ڈسٹری بیوشن باکس چین کے ذریعہ ڈیزائن کردہ نئے اجزاء کو اپناتا ہے ، جس میں کمپیکٹ ڈھانچے ، آسان دیکھ بھال اور سرکٹ اسکیموں کے لچکدار امتزاج کی خصوصیات ہیں۔ پاور ڈسٹری بیوشن باکس شارٹ سرکٹ پروٹیکشن کے طور پر سرکٹ بریکر سے لیس ہے ، اور دروازے کے سامنے آپریشن کا بٹن نصب کیا جاسکتا ہے۔

◆ آپریشن موڈ: دستی۔

◆ انسٹالیشن موڈ: عمودی تنصیب

◆ وائرنگ موڈ: فکسڈ وائرنگ

X XL-21 قسم کے کم وولٹیج پاور ڈسٹری بیوشن سوئچ گیئر کے تکنیکی پیرامیٹرز

X XL-21 قسم کم وولٹیج پاور ڈسٹری بیوشن سوئچ گیئر کا انسٹال اور استعمال

distribution پاور ڈسٹری بیوشن باکس کو معائنہ کرنے کے بعد ہی پیک اور منتقل کیا جاسکتا ہے۔ جب پروڈکٹ منزل مقصود پر آجائے تو پہلے چیک کریں کہ باکس مکمل ہے یا نہیں۔ اگر بجلی کی تقسیم کا باکس فوری طور پر انسٹال نہیں ہوتا ہے تو ، مصنوعات کو خشک اور صاف جگہ پر اسٹور کریں۔

distribution پاور ڈسٹری بیوشن باکس انسٹالیشن ڈرائنگ کے مطابق انسٹال کیا جاسکتا ہے ، اور فاؤنڈیشن چینل اسٹیل اور پیچ صارف کے ذریعہ فراہم کیے جائیں گے۔ اگر کیبل سبکدوش ہو رہی ہے تو ، صارف نیچے کے پیسٹ بولٹ کے باہر فاؤنڈیشن نالی اور کیبل خندق کو دفن کرے گا۔

power پاور ڈسٹری بیوشن باکس کو انسٹال کرنے یا اس کی بحالی کے بعد ، اس کے کام کرنے سے پہلے آئٹمز کی ایک سیریز کا معائنہ اور جانچ کرنی ہوگی۔

(1) چیک کریں کہ آیا داخلی بجلی کا سامان اور وائرنگ اسکیمیٹک آریگرام کے مطابق ہے یا نہیں۔

(2) یہ دیکھنے کے لئے کہ یہ لچکدار اور عام ہے یا نہیں ، کئی بار سوئچ کو چیک کریں اور چلائیں۔

(3) چیک کریں اور جانچ کریں کہ آیا تمام میٹر اور ریلے درست ہیں۔

ing آرڈرنگ ہدایات

سپلائی کرتے وقت دستاویزات اور لوازمات۔

▶ ترسیل کی فہرست۔

▶ پروڈکٹ سرٹیفکیٹ۔

factory فیکٹری معائنہ کی رپورٹ۔

▶ مصنوعات کی تفصیل

▶ پرائمری سسٹم ڈایاگرام ، کنٹرول اسکیمیٹک آریھ اور ثانوی وائرنگ ڈایاگرام۔

▶ کابینہ کے دروازے کی چابیاں ، آپریٹنگ ہینڈلز اور معاہدے میں مخصوص اسپیئر پارٹس۔

contents اہم اجزاء کے استعمال کے لئے ہدایات
