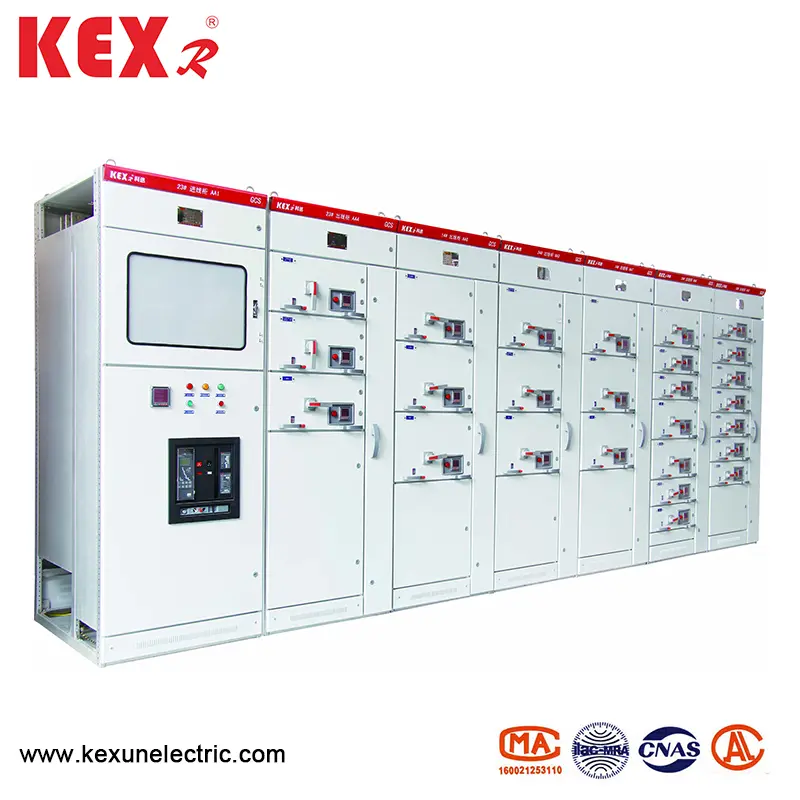

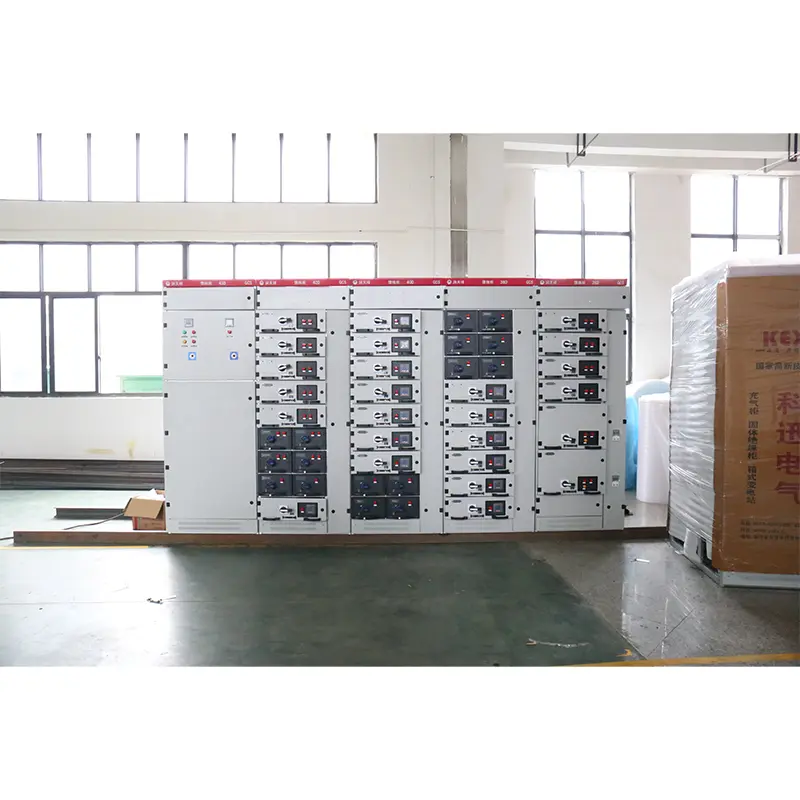

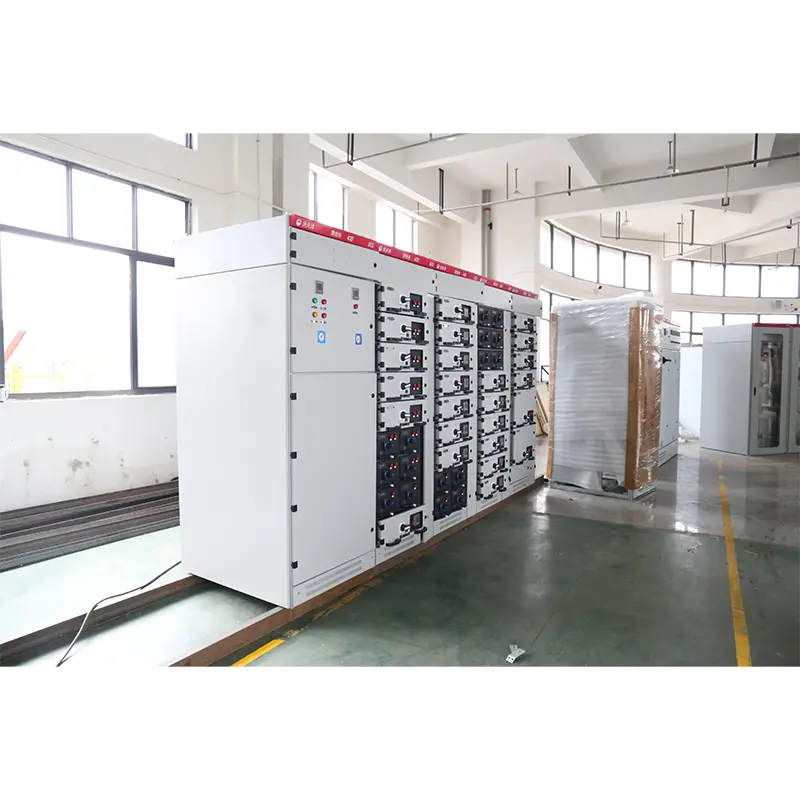

کم وولٹیج مکمل سیٹ

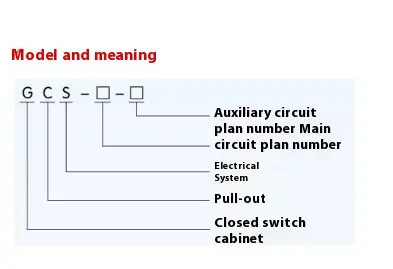

● ماڈل کے معنی

● بنیادی پیرامیٹرز

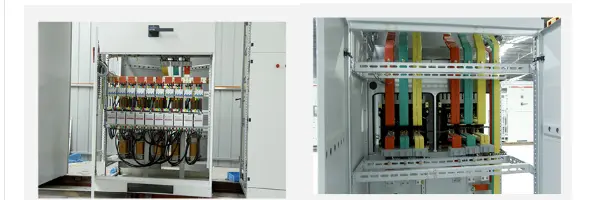

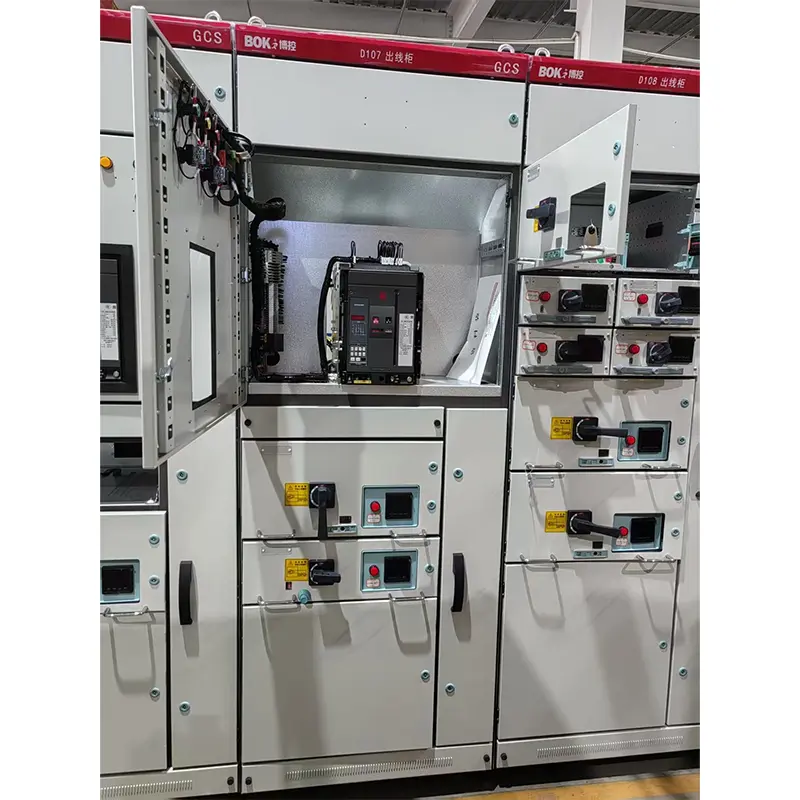

struction مرکزی ڈھانچہ

G جی سی ایس ٹائپ کا مرکزی فریم کم وولٹیج مکمل سیٹ 8 ایم ایف ٹائپ اوپن سیکشن اسٹیل کو اپناتا ہے ، اور سیکشن اسٹیل کے دونوں اطراف میں بالترتیب 20 ملی میٹر اور 100 ملی میٹر اور 100.2 ملی میٹر کے ماڈیولس کے ساتھ تنصیب کے سوراخ ہوتے ہیں ، لہذا داخلی تنصیب لچکدار اور آسان ہے۔

main مرکزی فریم کو دو اسمبلی شکلوں میں ڈیزائن کیا گیا ہے ، یعنی صارفین کو منتخب کرنے کے لئے مکمل طور پر جمع ڈھانچہ اور جزوی طور پر ویلڈیڈ ڈھانچہ (سائیڈ فریم اور کراس بیم)۔

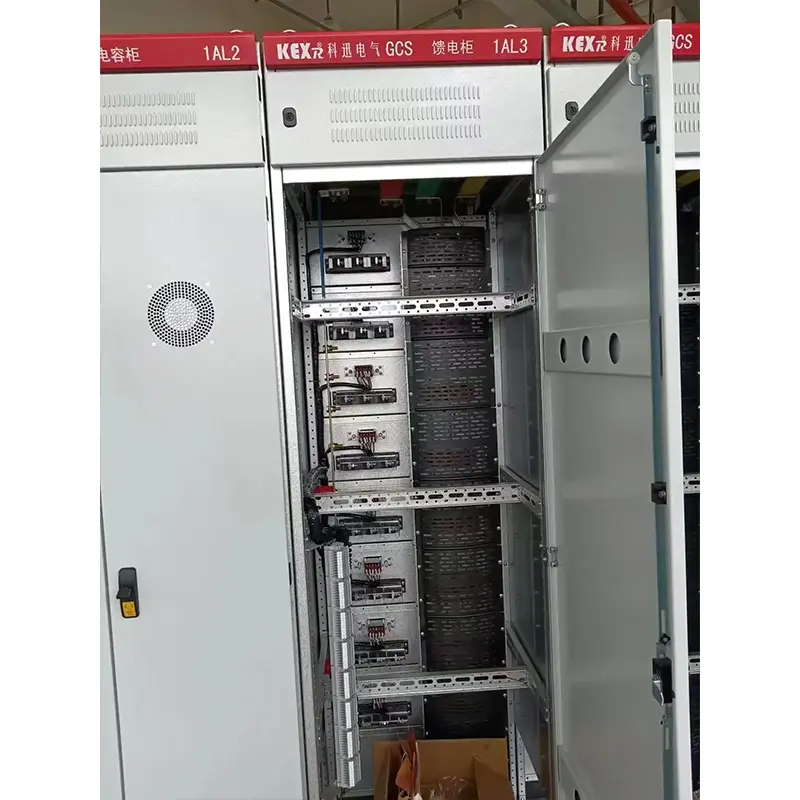

device آلہ کا ہر فعال کمرے ایک دوسرے سے الگ تھلگ ہے ، اور اس کے ٹوکریوں کو فنکشنل یونٹ روم ، بس روم اور کیبل روم میں تقسیم کیا گیا ہے۔ ہر چیمبر کے افعال نسبتا independent آزاد ہیں۔

▶ افقی مین بس کو کابینہ کے پیچھے افقی طور پر ترتیب دیا گیا ہے ، جو اس آلے کے مرکزی سرکٹ کو مختصر سرکٹ کی اعلی طاقت بنانے کے لئے بنیادی اقدام ہے۔

cable کیبل ٹوکری کا ڈیزائن کیبلز کو اوپر اور نیچے جانے کے لئے بہت آسان بنا دیتا ہے۔

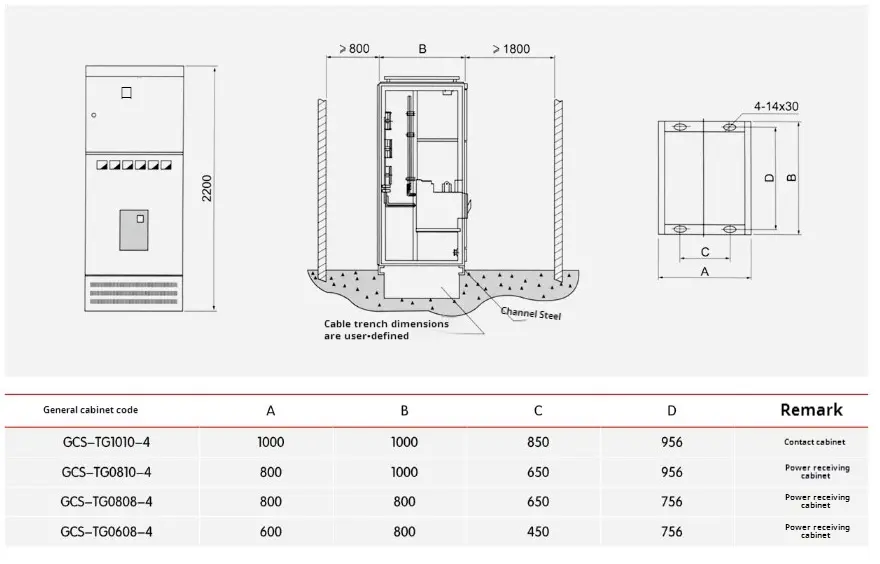

device آلہ کی عمومی کابینہ کی سائز سیریز (نیچے دیئے گئے جدول کو دیکھیں):

G جی سی ایس کی تنصیب اور استعمال کم وولٹیج مکمل سیٹ

products مصنوعات کو موصولہ جگہ پر پہنچنے کے بعد ، انہیں پہلے یہ چیک کرنا چاہئے کہ پیکیجنگ برقرار ہے یا نہیں۔ اگر پریشانیوں کا سامنا کرنا پڑتا ہے تو ، انہیں کاروباری ریکارڈ بنانے ، وجوہات کا مل کر تجزیہ کرنے ، ویزا بنانے اور اس کے بعد سے نمٹنے کے لئے معاہدے کے متعلقہ محکموں کو فوری طور پر مطلع کرنا چاہئے۔ ان مصنوعات کے لئے جو فوری طور پر انسٹال نہیں ہوتے ہیں ، انہیں کسی مناسب جگہ پر رکھنا چاہئے اور عام استعمال کے حالات اور بجلی کے سامان کے لئے عارضی اسٹوریج کے ضوابط کی ضروریات کے مطابق مناسب طریقے سے رکھنا چاہئے۔ 1. پروڈکٹ انسٹالیشن اسکیمیٹک آریھ کے مطابق نصب کیا جائے گا (منسلک اعداد و شمار دیکھیں)۔ جب بولٹ فکسنگ کا طریقہ اختیار کیا جاتا ہے تو فاؤنڈیشن چینل اسٹیل اور بولٹ صارف کے ذریعہ فراہم کیے جائیں گے۔ جب مرکزی بس منسلک ہوجاتی ہے ، اگر نقل و حمل ، اسٹوریج اور دیگر وجوہات کی وجہ سے سطح ناہموار ہے تو ، اس کو کنکشن اور باندھنے سے پہلے برابر کرنا چاہئے۔

devices جب آلات الگ الگ یا کالموں میں انسٹال ہوجاتے ہیں تو ، ان کی عمودی ، کابینہ کی سطح کی عدم مساوات اور کابینہ کے مابین خلاء کا انحراف نیچے دیئے گئے جدول میں ضروریات کو پورا کرے گا۔

G جی سی ایس ٹائپ لو وولٹیج مکمل سیٹ کے بعد معائنہ اور معائنہ

تنصیب اور کام کرنے سے پہلے

(1) چیک کریں کہ آیا کابینہ کے ٹاپ پینٹ یا دیگر ڈھانپنے والے مواد (جیسے پلاسٹک اسپرےنگ) کو نقصان پہنچا ہے ، اور کیا کابینہ خشک اور صاف ہے یا نہیں۔

(2) چاہے بجلی کے اجزاء کا آپریٹنگ میکانزم لچکدار ہے ، اور اس میں کوئی جیمنگ یا ضرورت سے زیادہ آپریٹنگ فورس نہیں ہونی چاہئے۔

()) چاہے مرکزی بجلی کے آلات کے اہم اور معاون رابطوں کا آن آف آف آف آف آف آف آف آف آف قابل اعتماد اور درست ہے۔

()) دراز یا ڈرا آؤٹ میکانزم لچکدار اور ہلکا ہونا چاہئے ، بغیر جیمنگ اور تصادم کے۔

()) دراز یا ڈرا آؤٹ ڈھانچے کے متحرک اور جامد رابطوں کی سنٹر لائنیں مستقل طور پر ہونی چاہئیں ، اور رابطوں کو قریب سے رابطہ ہونا چاہئے۔ اہم اور معاون رابطوں کی اندراج کی گہرائی کی ضروریات کو پورا کرنا چاہئے۔ مکینیکل انٹلاکنگ یا الیکٹریکل: ردعمل کی کارروائی درست ہے ، اور لاکنگ یا رہائی قابل اعتماد ہونا چاہئے۔

()) ایک ہی سائز کے دراز جیمنگ اور تصادم کے بغیر آسانی سے تبادلہ خیال کریں گے۔

()) دراز اور کابینہ کے مابین گراؤنڈنگ رابطہ قریبی رابطے میں ہونا چاہئے۔ جب دراز کو اندر دھکیل دیا جاتا ہے تو ، مرکزی رابطے سے پہلے دراز کے گراؤنڈنگ رابطے سے رابطہ کیا جاتا ہے ، اور جب اسے باہر نکالا جاتا ہے تو ، مرکزی رابطے کے بعد گراؤنڈنگ رابطہ منقطع ہوجاتا ہے۔

(8) آلے کی انشانکن ، تبدیلی کا تناسب اور ٹرانسفارمر کی قطعیت درست ہوگی۔

(9) فیوز کور تفصیلات انجینئرنگ ڈیزائن کی ضروریات کو پورا کرنا چاہئے۔

(10) تحفظ کی درجہ بندی اور ترتیب درست اور قابل اعتماد ہوگی۔

(11) موصلیت کے خلاف مزاحمت کی قیمت کی پیمائش کرنے کے لئے 1000V میگوہمیٹر کا استعمال کریں 1MΩ سے کم نہیں۔

(12) ہر بسبار کا رابطہ اچھا ہوگا ، اور موصلیت کی تنصیب ، تنصیب کے پرزے اور دیگر لوازمات مضبوط اور قابل اعتماد ہوں گے۔

G جی سی ایس ٹائپ کم وولٹیج مکمل سیٹ کے احتیاطی تدابیر کا استعمال کریں

device ڈیوائس ایک کم وولٹیج مکمل سیٹ ہے جو دیوار کے خلاف انسٹال نہیں ہوتا ہے ، سامنے سے چلتا ہے اور دونوں طرف برقرار رہتا ہے۔ آپریشن ، معائنہ اور بحالی کے لئے صرف اہل پیشہ ور افراد بحالی چینل اور کابینہ کا دروازہ داخل یا کھول سکتے ہیں۔

▶ ایئر سوئچ اور مولڈ کیس سرکٹ توڑنے والوں کو کئی بار الگ اور بند کردیا گیا ہے ، خاص طور پر شارٹ سرکٹ علیحدگی اور بند ہونے کے بعد ، جس سے مقامی رابطہ جلنے کا سبب بنے گا اور کاربن مادے پیدا ہوں گے ، جس سے رابطے کی مزاحمت میں اضافہ ہوگا۔ لہذا ، سرکٹ بریکر کے انسٹرکشن دستی میں ان کو برقرار رکھنا چاہئے اور ان کی بحالی کی جانی چاہئے۔

ation تنصیب اور بحالی کے بعد ، آلے کی اچھی فعال علیحدگی کو یقینی بنانے اور غلطی کو پھیلنے سے روکنے کے لئے کمپارٹمنٹس اور فنکشنل یونٹوں کے مابین تنہائی کی سختی سے جانچ پڑتال کی جانی چاہئے۔

● پروڈکٹ پیکیج

کارخانہ دار سپلائی کرتے وقت درج ذیل دستاویزات اور لوازمات فراہم کرے گا:

▶ ڈیوائس لسٹ

▶ پروڈکٹ سرٹیفکیٹ

use استعمال کے لئے ہدایات

▶ فیکٹری ٹیسٹ کی رپورٹ

electrical متعلقہ بجلی کی ڈرائنگ

▶ کابینہ کے دروازے کی چابیاں ، آپریٹنگ ہینڈلز اور معاہدے میں مخصوص اسپیئر پارٹس۔

components اہم اجزاء کی تنصیب کی ہدایات

ing آرڈرنگ ہدایات

جی سی ایس ٹائپ کم وولٹیج مکمل سیٹ کے آرڈر معاہدہ میں مندرجہ ذیل مشمولات شامل ہیں:

product مصنوع کے مکمل ماڈل میں مرکزی سرکٹ اسکیم نمبر اور معاون سرکٹ اسکیم نمبر شامل ہے۔

▶ مین سرکٹ سسٹم کے امتزاج تسلسل ڈایاگرام

x معاون سرکٹ کا برقی اسکیمیٹک ڈایاگرام

Canty کابینہ میں اجزاء کی فہرست

▶ سرکٹ میں وولٹیج ، موجودہ اور وقت جیسے پیرامیٹرز کی ترتیب۔

▶ مصنوعات کے معمول کے استعمال سے متصادم دیگر خصوصی میزیں۔
