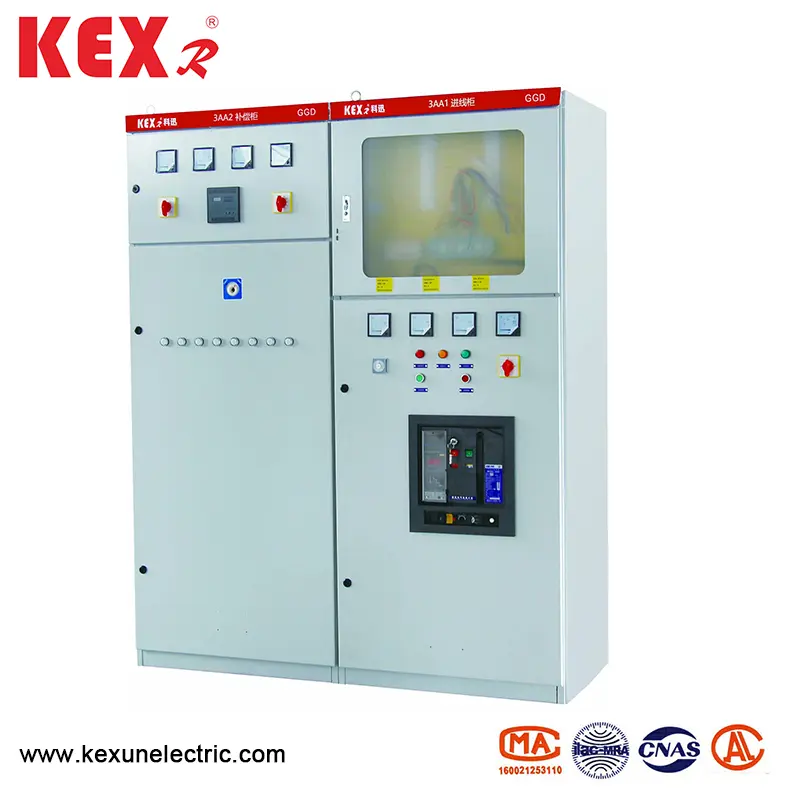

AC کم وولٹیج کی تقسیم سوئچ گیئر

G جی جی ڈی ٹائپ اے سی کم وولٹیج کی تقسیم سوئچ گیئر کی شرائط کا استعمال

air ہوا کا درجہ حرارت +40 ℃ سے زیادہ یا -5 than سے کم نہیں ہوگا ، اور 24h کے اندر اوسط درجہ حرارت +35 سے زیادہ نہیں ہوگا۔

inder انڈور انسٹالیشن اور استعمال کی جگہ کی اونچائی 2000m ； سے زیادہ نہیں ہوگی۔

from کے آس پاس کی ہوا کی نسبتہ نمی +40 ℃ کے زیادہ درجہ حرارت پر 50 ٪ سے تجاوز نہیں کرنی چاہئے ، اور ایک بڑے رشتہ دار درجہ حرارت کو کم درجہ حرارت پر اجازت دی جانی چاہئے (مثال کے طور پر ، 90 ٪ +20 ℃) ​​، اس بات پر غور کرتے ہوئے کہ مشکوک اوس کا اثر درجہ حرارت کی تبدیلیوں کی وجہ سے کبھی کبھار ہوسکتا ہے۔

▶ جب سامان انسٹال ہوتا ہے تو ، عمودی طیارے کے ساتھ جھکاؤ 5 سے زیادہ نہیں ہوگا:

equipment سامان ایک ایسی جگہ پر نصب کیا جائے گا جہاں کوئی پرتشدد کمپن اور اثر نہیں ہوتا ہے ، اور جہاں بجلی کے اجزاء کو خراب کرنے کے لئے کافی نہیں ہے۔

نوٹ: جب صارفین کی خصوصی ضروریات ہوتی ہیں تو ، وہ کارخانہ دار سے بات چیت کرسکتے ہیں۔

electrical بنیادی بجلی کے پیرامیٹرز

● ڈیزائن کی خصوصیت

G جی جی ڈی ٹائپ اے سی لو وولٹیج ڈسٹری بیوشن سوئچ گیئر کی کابینہ عام کابینہ کی شکل میں ہے ، اور فریم کو مقامی ویلڈنگ نے 8 ایم ایف سرد تشکیل شدہ اسٹیل کے ساتھ جمع کیا ہے۔ کابینہ کی درستگی اور معیار کو یقینی بنانے کے لئے فریم پارٹس اور خصوصی معاون حصوں کو نامزد اسٹیل کارخانہ دار کے ذریعہ فراہم کیا جاتا ہے۔ عالمگیر کابینہ کے اجزاء ماڈیولر اصول کے مطابق ڈیزائن کیے گئے ہیں ، اور یہاں 20 بڑھتے ہوئے سوراخ ہیں۔ آفاقی قابلیت زیادہ ہے ، جو فیکٹری کو پری پروڈکشن کا احساس دلاتا ہے ، جو نہ صرف مینوفیکچرنگ سائیکل کو مختصر کرتا ہے ، بلکہ کام کی کارکردگی کو بھی بہتر بناتا ہے۔

GG GGD قسم AC کم وولٹیج کی تقسیم سوئچ گیئرٹ کا ڈیزائن کابینہ کے عمل میں گرمی کی کھپت پر مکمل طور پر غور کرتا ہے۔ کابینہ کے اوپری اور نچلے سروں پر ٹھنڈک سلاٹوں کی مختلف تعداد ہیں۔ جب کابینہ میں بجلی کے اجزاء گرمی پیدا کرتے ہیں تو ، گرم ہوا بڑھتی ہے اور اوپری سلاٹ کے ذریعے فارغ ہوجاتی ہے ، جبکہ ٹھنڈا ہوا کو نچلے سلاٹ کے ذریعے کابینہ میں مستقل طور پر بھر دیا جاتا ہے ، تاکہ مہر بند کابینہ ٹھنڈک کے مقصد کو حاصل کرنے کے لئے نیچے سے اوپر تک قدرتی وینٹیلیشن ڈکٹ کی تشکیل کرے۔

indergial جدید صنعتی پروڈکٹ ماڈلنگ ڈیزائن کی ضروریات کے مطابق ، جی جی ڈی ٹائپ اے سی کم وولٹیج ڈسٹری بیوشن سوئچ گیئر کابینہ کی شکل اور ہر حصے کی تقسیم کے سائز کو ڈیزائن کرنے کے لئے گولڈن سیکشن تناسب کا طریقہ اپناتا ہے ، جو پوری کابینہ کو خوبصورت اور فراخدلی بناتا ہے۔

▶ الماری کا دروازہ ایک گھومنے والے قبضے کے ذریعہ فریم کے ساتھ جڑا ہوا ہے ، جو تنصیب اور بے ترکیبی کے لئے آسان ہے۔ ایک گیبل ربڑ کی پٹی دروازے کے ہیم میں سرایت کرتی ہے۔ جب دروازہ بند ہوجاتا ہے تو ، دروازے اور فریم کے درمیان پٹی میں ایک خاص کمپریشن اسٹروک ہوتا ہے ، جو دروازے کو براہ راست کابینہ سے ٹکرانے سے روک سکتا ہے اور دروازے کے تحفظ کی سطح کو بہتر بنا سکتا ہے۔

electrical بجلی کے اجزاء سے لیس آلہ کا دروازہ نرم تانبے کی تاروں کے متعدد تاروں کے ذریعہ فریم کے ساتھ جڑا ہوا ہے ، اور کابینہ میں تنصیب کے حصے فریم کے ساتھ نورڈ پیچ کے ذریعہ جڑے ہوئے ہیں ، تاکہ پوری کابینہ ایک مکمل گراؤنڈنگ پروٹیکشن سسٹم کی تشکیل کرے۔

Conty کابینہ کا اوپری کوٹ پالئیےسٹر اورنج بیکنگ پینٹ سے بنا ہے ، جس میں مضبوط آسنجن اور اچھی ساخت ہے۔ پوری کابینہ سب لائٹ لہجے میں ہے ، جو شاندار اثر سے گریز کرتی ہے اور ڈیوٹی پر موجود اہلکاروں کے لئے آرام دہ اور پرسکون ماحول پیدا کرتی ہے۔

contity جب ضروری ہو تو کابینہ کے اوپری سرورق کو ہٹایا جاسکتا ہے ، جو سائٹ پر موجود مین بس کی اسمبلی اور ایڈجسٹمنٹ کے لئے آسان ہے۔ کابینہ کے اوپر کے چار کونوں کو اٹھانے اور شپنگ کے ل lifting لفٹنگ کی انگوٹھی سے لیس ہیں۔

Canty کابینہ کی حفاظت کی سطح IP30 ہے ، اور صارف استعمال کے ماحول کی ضروریات کے مطابق IP20 اور IP40 کے درمیان بھی انتخاب کرسکتے ہیں۔

● تنصیب اور استعمال

مصنوعات کو موصول ہونے والی جگہ پر پہنچنے کے بعد ، اسے پہلے یہ چیک کرنا چاہئے کہ پیکیجنگ برقرار ہے یا نہیں ، اور متعلقہ محکموں کو مطلع کریں کہ جب مسائل پائے جاتے ہیں تو وقت کی وجوہات تلاش کریں۔ ان مصنوعات کے لئے جو فوری طور پر انسٹال نہیں ہوتے ہیں ، انہیں عام استعمال کے حالات کی دفعات کے مطابق مناسب جگہوں پر رکھنا چاہئے۔

◆ مصنوعات کی تنصیب

مصنوعات کی تنصیب انسٹالیشن اسکیمیٹک آریھ (منسلک اعداد و شمار دیکھیں) کے مطابق کی جائے گی ، اور بنیادی چینل اسٹیل اور بولٹ صارفین فراہم کریں گے۔ جب مرکزی بس ٹن چڑھانا کے ساتھ پوری قطار میں نصب کی جاتی ہے تو ، اوورلیپنگ سطح کی مرمت اور برابر کی جائے گی ، صاف ، غیر جانبدار ویسلن کے ساتھ لیپت یا دوسرے اقدامات اٹھائے جائیں گے ، اور پھر بولٹ سے باندھ دیا جائے گا۔

ation انسٹالیشن کے بعد اور کام میں آنے سے پہلے مندرجہ ذیل اشیاء کے لئے مصنوعات کا معائنہ اور تجربہ کیا جائے گا۔

▶ چیک کریں کہ آیا کابینہ کا اوپری پینٹ گر گیا ہے اور کیا کابینہ خشک اور صاف ہے یا نہیں۔

▶ چاہے بجلی کے اجزاء کا آپریٹنگ میکانزم لچکدار ہے ، اور اس میں کوئی جیمنگ یا ضرورت سے زیادہ آپریٹنگ فورس نہیں ہونی چاہئے۔

▶ چاہے اہم بجلی کے آلات کے اہم اور معاون رابطوں کا آن آف قابل اعتماد اور درست ہے۔

▶ چاہے آلے کے اشارے اور ٹرانسفارمر کا تناسب اور قطعیت درست ہے۔

▶ چاہے بسبار کنکشن اچھا ہے اور کیا موصلیت کی حمایت کرتی ہے ، بڑھتے ہوئے حصے اور لوازمات مضبوطی اور قابل اعتماد طریقے سے انسٹال ہوتے ہیں۔

▶ چاہے معاون رابطہ تقاضوں کو پورا کرے ، چاہے فیوز کی فیوز بنیادی تصریح درست ہے ، چاہے ریلے کی ترتیب قیمت ڈیزائن کی ضروریات کو پورا کرے ، اور چاہے عمل قابل اعتماد اور درست ہے۔

▶ چاہے سرکٹ کا رابطہ بجلی کے اسکیمیٹک آریگرام کی ضروریات کو پورا کرے۔

▶ چاہے پروٹیکشن سرکٹ سسٹم ضروریات کو پورا کرے۔

me موصلیت کے خلاف مزاحمت کی قیمت کی پیمائش کرنے کے لئے 500 وولٹ میگوہم میٹر کا استعمال کریں 1 میگوہمیٹر سے کم نہیں۔

use استعمال کے لئے احتیاطی تدابیر

(1) .یہ مصنوعات دیوار کے خلاف انسٹال نہیں ہے ، ایک طرف (سامنے کی طرف) چلتی ہے ، اور ڈبل دروازوں کے ساتھ برقرار ہے۔ آپریشن ، معائنہ اور بحالی کے ل only صرف اہل پیشہ ور پروڈکٹ مینٹیننس چینل اور الماری کا دروازہ داخل یا کھول سکتے ہیں۔

(2) ایئر سوئچ کئی بار کے بعد ، مرکزی رابطہ مقامی برنز بنائے گا اور کاربن مادے تیار کرے گا ، رابطے کی مزاحمت میں اضافہ کرے گا ، اس کی آپریٹنگ ہدایات کے مطابق باقاعدگی سے بحالی اور ایئر سوئچ کی مرمت ہونی چاہئے۔

◆ پروڈکٹ مکمل سیٹ

▶ پیکنگ کی فہرست

▶ پروڈکٹ سرٹیفکیٹ

use استعمال کے لئے ہدایات

▶ فیکٹری ٹیسٹ کی رپورٹ

electrical متعلقہ بجلی کی ڈرائنگ

▶ کابینہ کے دروازے کی چابیاں ، آپریٹنگ ہینڈلز اور معاہدے میں مخصوص اسپیئر پارٹس۔

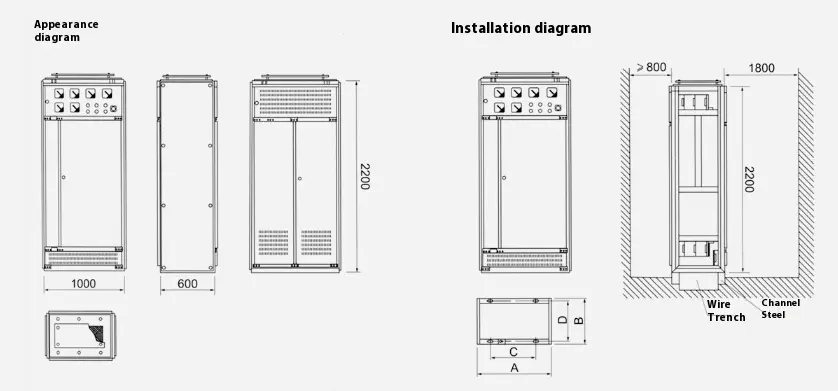

● خاکہ اور انسٹالیشن اسکیمیٹک ڈایاگرام
