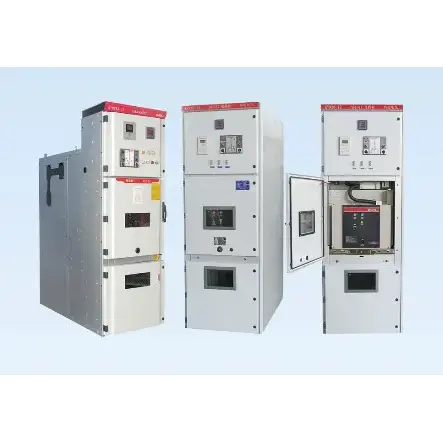

HV سوئچ گیئر

conditions حالات کا استعمال کرتے ہوئے

▶ ہوا کا درجہ حرارت: -10 ~ 40 ℃ ؛

▶ اونچائی: 1000m سے نیچے

▶ نمی: رشتہ دار نمی: روزانہ اوسط 95 ٪ سے کم ، اور ماہانہ اوسط 90 ٪ سے زیادہ نہیں ہے

▶ پانی کے بخارات کا دباؤ: روزانہ اوسط قیمت 2.2KPA سے زیادہ نہیں ہے ، اور ماہانہ اوسط قیمت 1.8KPA سے زیادہ نہیں ہے۔ جب اچانک درجہ حرارت میں کمی آتی ہے تو ، آلودگی کے ساتھ ، گاڑھاپن ہوسکتا ہے۔ یہ مصنوع مندرجہ ذیل دو ماحولیاتی حالات کے لئے موزوں ہے جو عام حالات سے زیادہ سخت ہیں۔

(1) گاڑھاو بار بار نہیں ہوتا (اوسطا ایک ماہ میں دو بار سے زیادہ نہیں) اور یہ قدرے آلودہ ہوتا ہے۔

(2) عام طور پر ، کوئی گاڑھاو نہیں ہوتا (سال میں اوسطا دو بار سے زیادہ نہیں) ، جو سنجیدگی سے آلودہ ہے

▶ HV سوئچ گیئر سخت جگہوں کے لئے موزوں ہے جہاں آگ اور دھماکے کا کوئی خطرہ نہیں ہے ، اور دھاتوں کو خراب کرنے اور موصلیت کو ختم کرنے کے لئے سنگین آلودگی کافی ہے

K KYN28-12 قسم HV سوئچ گیئر ان جگہوں کے لئے موزوں ہے جہاں پرتشدد کمپن نہیں ہے ، ٹکرانے اور عمودی مائل 80 سے زیادہ نہیں ہے۔

نوٹ:

(1) HV سوئچ گیئر -30 ℃ پر اسٹوریج اور نقل و حمل کی اجازت دیتا ہے

(2) جب اونچائی 1000m سے زیادہ ہوجائے تو ، اسے B/2102 کے مطابق سنبھالا جائے گا "اونچائی والے علاقوں کا استعمال کرتے ہوئے اعلی وولٹیج الیکٹریکل اپریٹس کے لئے تکنیکی ضروریات" ؛ جب اونچائی 2000m سے زیادہ نہیں ہوتی ہے تو ، کم وولٹیج سے متعلق معاون آلات کے لئے کوئی اقدام نہیں کیا جائے گا۔

()) جب استعمال کے اصل حالات مذکورہ بالا سے مختلف ہوں تو ، صارف اور کارخانہ دار دونوں کے ذریعہ اس پر بات چیت کی جائے گی۔

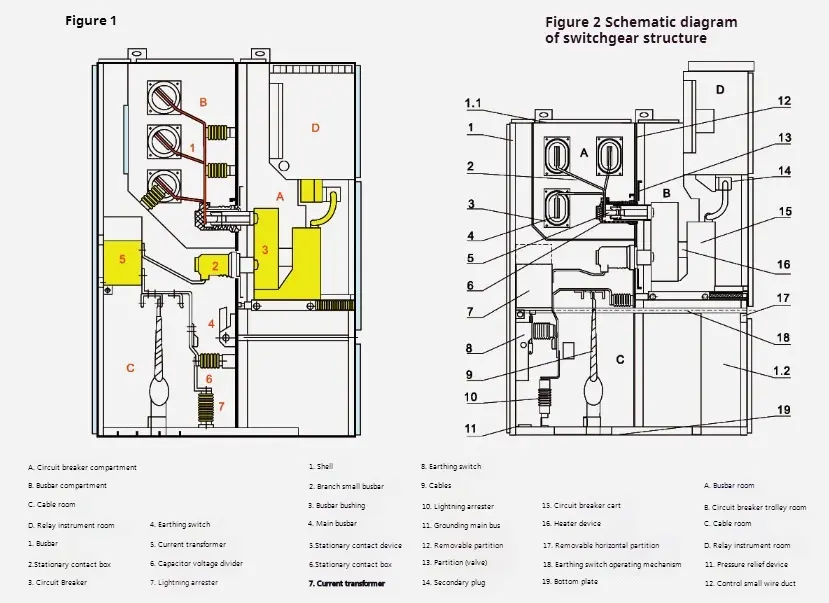

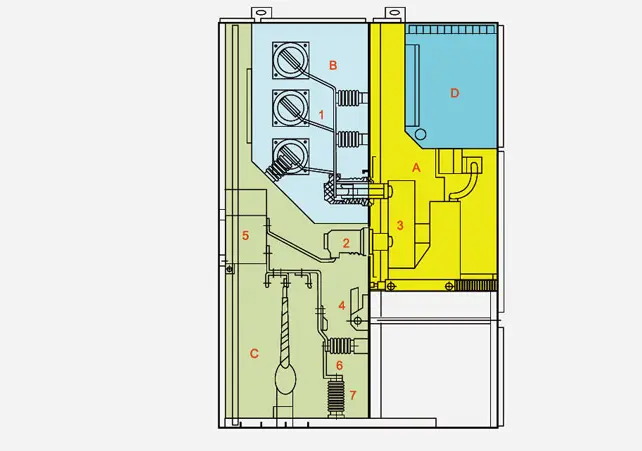

H HV سوئچ گیئر دو حصوں پر مشتمل ہے: ایک مقررہ کابینہ باڈی اور ایک ڈرا ایبل حصہ (مختصر طور پر ہینڈ کارٹ) (HV سوئچ گیئر ڈھانچے کے بیلوز کے اسکیمیٹک آریگرام کے لئے اعداد و شمار دیکھیں)۔ سوئچ گیئرٹ کی کابینہ باڈی کا خول اور ہر فنکشنل یونٹ کے کلیپ بورڈز ایلومینیم زنک کوٹیٹ اسٹیل پلیٹوں کے ذریعہ بولڈ ہوتے ہیں۔ سوئچ گیئر شیل کی حفاظت کی سطح IP4X تک پہنچ جاتی ہے ، اور ہر ٹوکری پارٹیشن بورڈ اور سرکٹ بریکر ڈور کی حفاظت کی سطح P2X ہوتی ہے جب یہ کھولا جاتا ہے۔ KYN28-12 قسم HV سوئچ گیئر VS1 ، ZN 12V ویکیوم سرکٹ بریکر ہینڈ کارٹ اور VD4 ویکیوم سرکٹ بریکر ہینڈ کارٹ ، اور اے بی بی کمپنی کے ذریعہ تیار کردہ VC ویکیوم کانٹیکٹر سے لیس ہوسکتا ہے۔ سوئچ گیئر کو ڈبل کابینہ میں انسٹال کیا جاسکتا ہے ، یعنی پیچھے سے پیچھے والے انتظامات میں۔ سوئچ کابینہ کی تنصیب اور ڈیبگنگ سامنے میں کی جاسکتی ہے ، لہذا دیوار کے خلاف سوئچ کابینہ نصب کی جاسکتی ہے۔ دیوار کے خلاف انسٹال کرنے کا سب سے بڑا فائدہ فرش کی جگہ کو بچانا ہے۔ اس کے علاوہ ، ایچ وی سوئچ گیئر کو بغیر دیوار کے انسٹال کیا جاسکتا ہے ، یعنی ڈبل رخا بحالی کی قسم۔ دونوں کی داخلی ڈھانچے کی ترتیب متضاد ہے ، اور اس کا فائدہ آسان دیکھ بھال ہے۔

◆ HV سوئچ گیئر ڈھانچہ

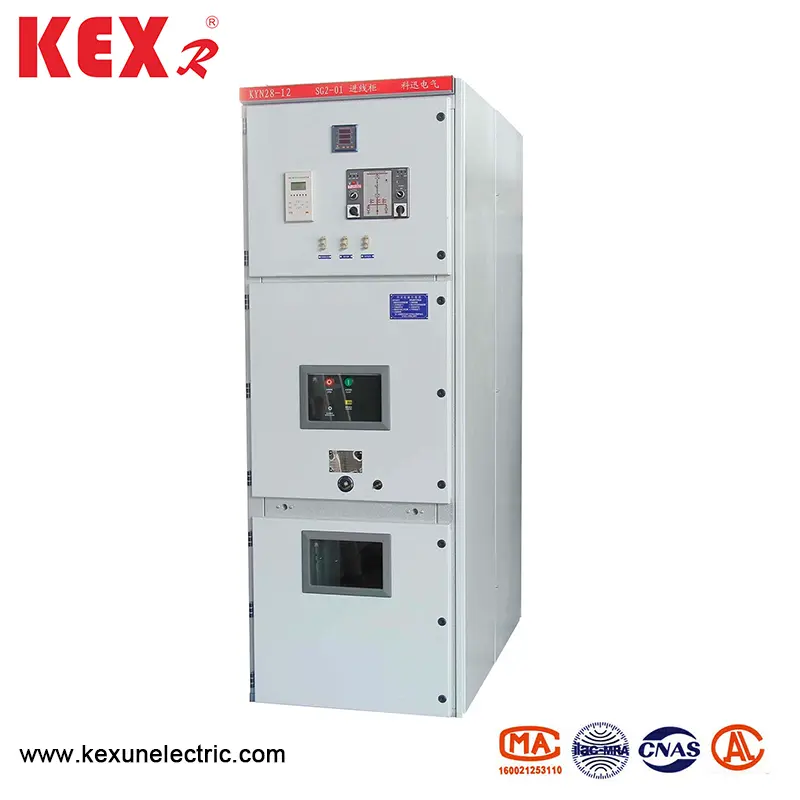

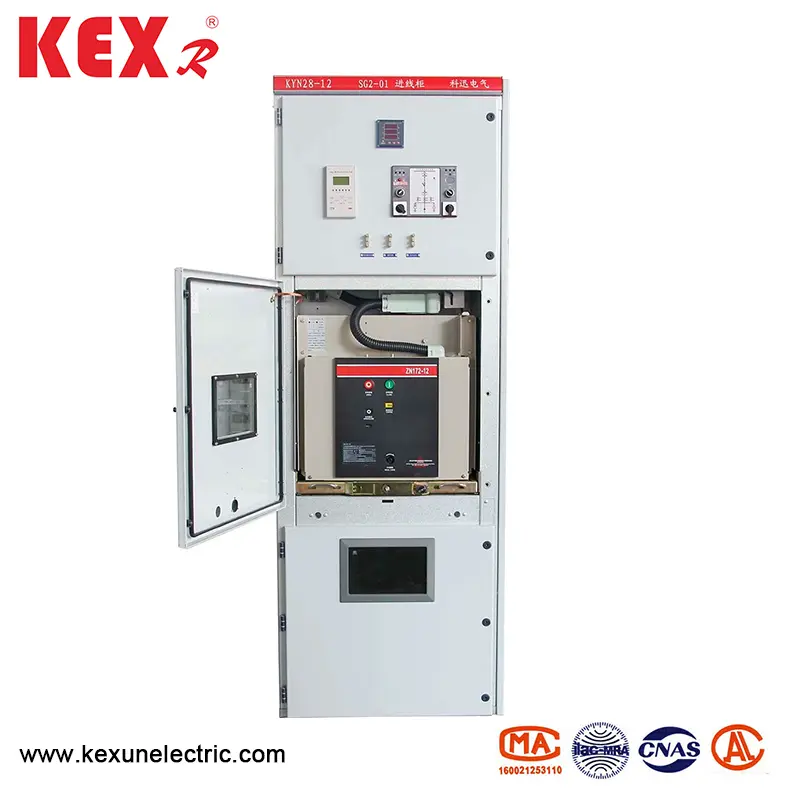

K KYN28-12 قسم HV سوئچ گیئر کا جائزہ

کابینہ کے شیل اور ایچ وی سوئچ گیئر کی تقسیم سی این سی مشین ٹولز کے ذریعہ عملدرآمد اور جھکا جانے کے بعد ایلومینیم زنک کوٹیٹ اسٹیل پلیٹوں یا اسٹیل پلیٹوں سے بنی ہوتی ہے ، اور جمع شدہ سوئچ کابینہ سائز میں یکسانیت کو برقرار رکھ سکتی ہے۔ ایلومینیم زنک لیپت اسٹیل پلیٹ میں مضبوط اینٹی سنکنرن اور اینٹی آکسیکرن اثرات اور اسی اسٹیل پلیٹ سے زیادہ مکینیکل طاقت ہے۔ ایچ وی سوئچ گیئر کے اندرونی حصے کو 1 میں تقسیم کیا گیا ہے۔ سوئچ گیئر کے دروازوں پر سبھی کو الیکٹرو اسٹاٹک پلاسٹک کے ساتھ اسپرے کیا جاتا ہے تاکہ ان کی سطحوں کو اثر مزاحمت ، سنکنرن مزاحمت اور خوبصورت ظاہری شکل کے فوائد حاصل ہوں (رنگین صارفین کو اپنی مرضی کے مطابق بنایا جاسکتا ہے)۔

◆ شیل اور پارٹیشن

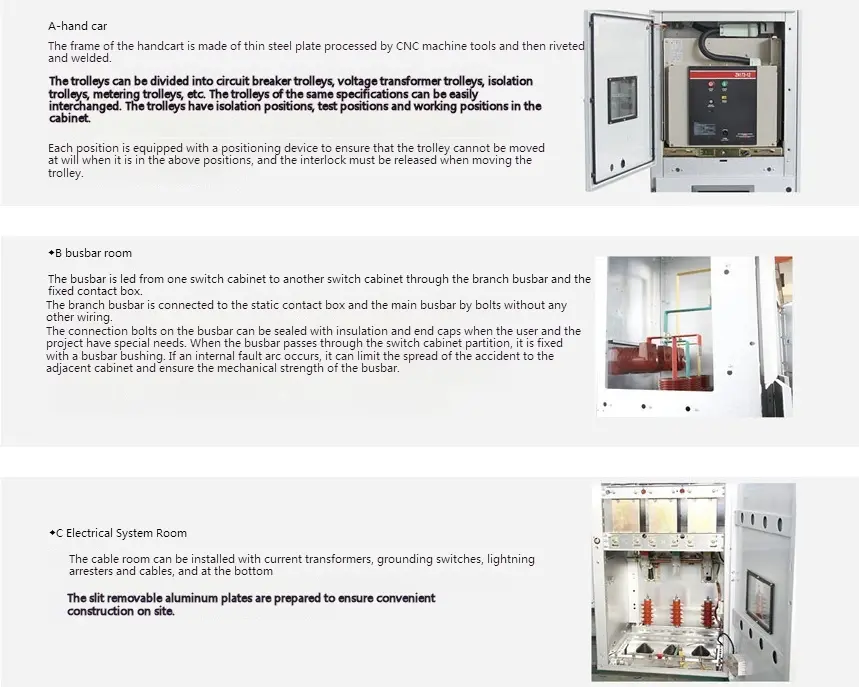

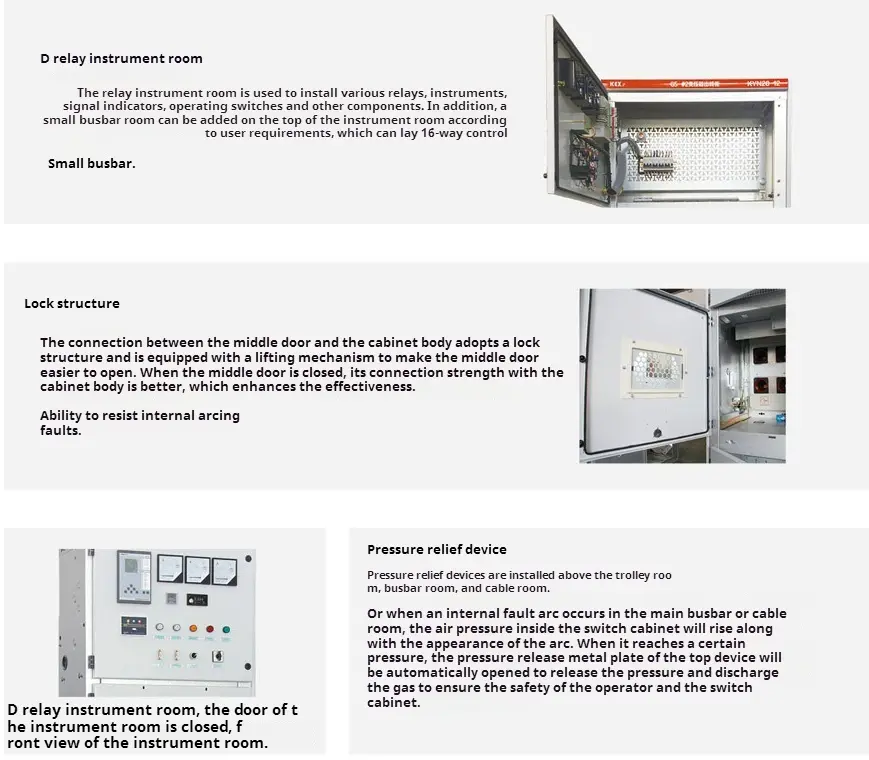

کین 28-12 قسم کی ایچ وی سوئچ گیئر کا شیل اور تقسیم اعلی معیار کی درآمد شدہ ایلومینیم لیپت زنک اسٹیل پلیٹوں سے بنی ہے جو سی این سی مشین ٹولز کے ذریعہ جھکے ہوئے ہونے کے بعد بولڈ ہوجاتی ہیں ، لہذا جمع شدہ ایچ وی سوئچ گیئر سائز میں یکسانیت کو برقرار رکھ سکتا ہے۔ اس میں مضبوط سنکنرن مزاحمت اور آکسیکرن مزاحمت ہے ، اور اسی اسٹیل پلیٹ سے زیادہ میکانکی طاقت ہے۔ ایچ وی سوئچ گیئر کو ہینڈ کارٹ روم (سرکٹ بریکر ٹوکری) ، بس روم ، کیبل روم اور ریلے آلہ روم (کم وولٹیج روم) پارٹیشن کے ذریعہ تقسیم کیا گیا ہے۔ ہر یونٹ کا خول آزادانہ طور پر گراؤنڈ ہے۔

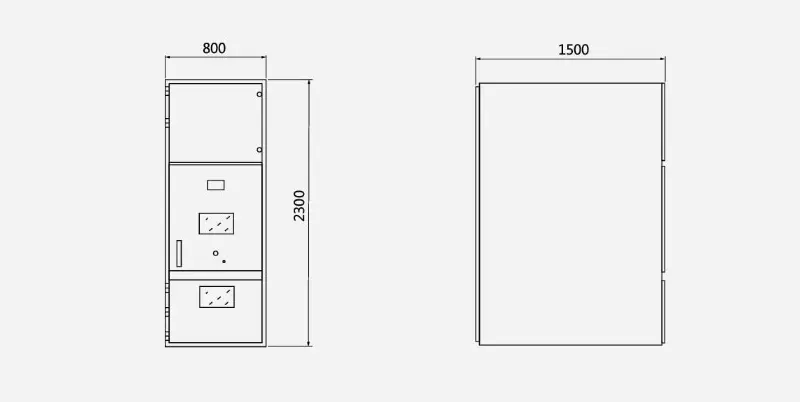

H HV سوئچ گیئر کے خاکہ طول و عرض کے طور پر بیلیوز ：
