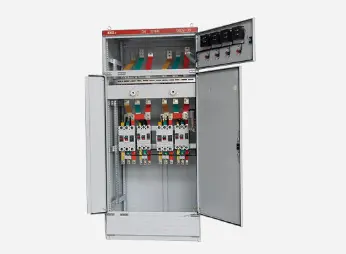

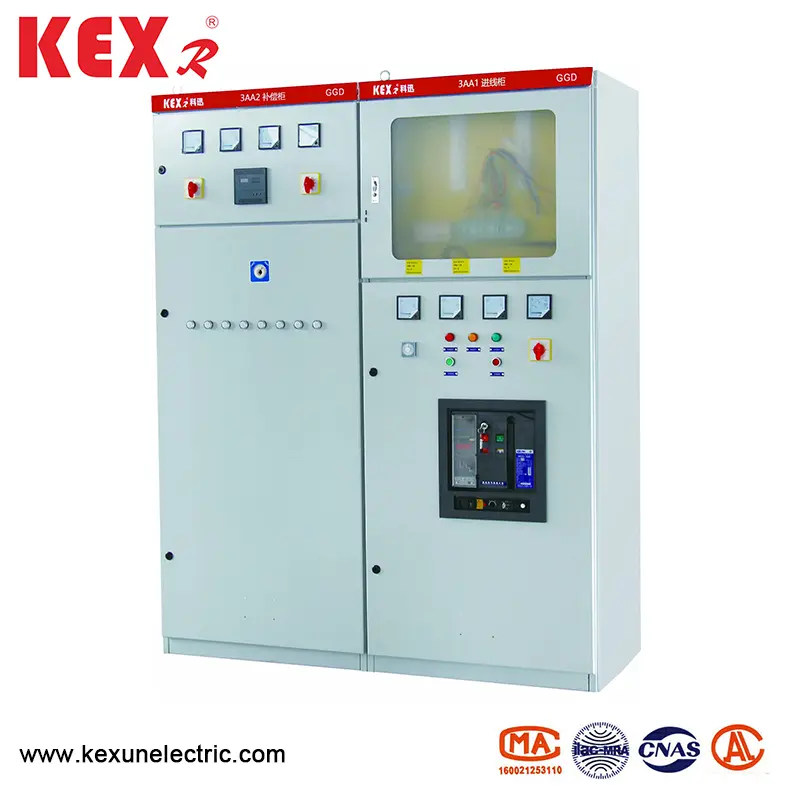

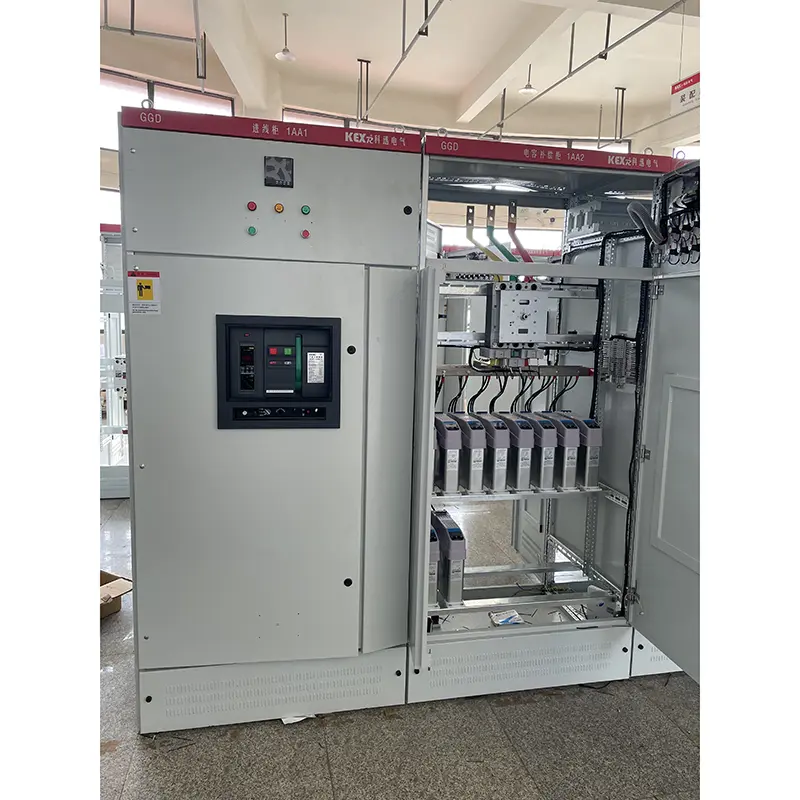

AC کم وولٹیج کی تقسیم کی کابینہ

application درخواست کا علاقہ

جی جی ڈی اے سی کم وولٹیج ڈسٹری بیوشن کابینہ کم وولٹیج کی تقسیم کی کابینہ ہے جو وزارت توانائی کے مجاز اعلی افسران اور بجلی استعمال کرنے والوں اور ڈیزائن کے محکموں کی اکثریت کے تقاضوں کے مطابق حفاظت ، معیشت ، عقلیت اور وشوسنییتا کے اصول پر تیار کی گئی ہے۔ مصنوعات میں اعلی توڑنے کی صلاحیت ، اچھی متحرک اور تھرمل استحکام ، لچکدار برقی اسکیم ، آسان امتزاج ، سیریز ، مضبوط مشق ، ناول ڈھانچہ اور اعلی تحفظ کی سطح کی خصوصیات ہیں ، اور کم وولٹیج سوئچ گیئر کی تازہ ترین مصنوعات کے طور پر استعمال کی جاسکتی ہیں۔ جی جی ڈی اے سی کم وولٹیج کی تقسیم کی کابینہ آئی ای سی 439 کم وولٹیج سوئچ گیئر اور کنٹرول گیئر ، جی بی 7251 کم وولٹیج سوئچ گیئر اور دیگر معیارات کے مطابق ہے۔

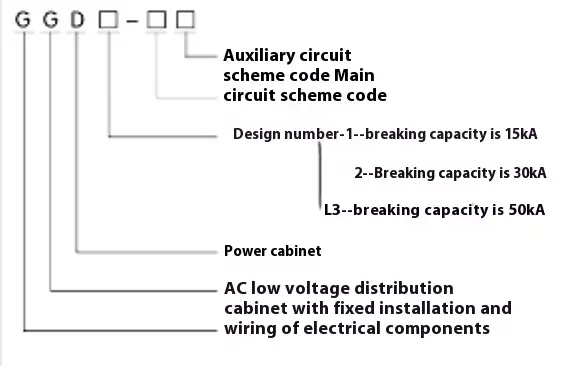

● ماڈل کے معنی

● بجلی کی کارکردگی

electrical بنیادی بجلی کے پیرامیٹرز

◆ مین سرکٹ اسکیم

جی جی ڈی اے سی لو وولٹیج کی تقسیم کابینہ کے مرکزی سرکٹ کے لئے 129 اسکیمیں اور 298 وضاحتیں ہیں (معاون سرکٹس کی عملی تبدیلیوں اور کنٹرول وولٹیج کی تبدیلیوں سے حاصل کردہ اسکیموں اور وضاحتوں کو چھوڑ کر)۔ ان میں ، جی جی ڈی 1 میں 49 اسکیمیں اور 123 وضاحتیں ہیں۔ جی جی ڈی 2 میں 53 اسکیمیں اور 107 وضاحتیں ہیں۔ جی جی ڈی 3 ماڈل میں 27 اسکیمیں ہیں اور 68 وضاحتیں مرکزی سرکٹ اسکیم کا انتخاب زیادہ تر ڈیزائن اور استعمال کے محکموں کی رائے مانگ کر کیا گیا تھا ، جس نے بجلی گھروں کو درکار اسکیم میں اضافہ کیا۔ موجودہ 3150a پر درجہ بندی کی گئی ہے ، جو 2000KVA اور اس سے نیچے تقسیم ٹرانسفارمروں کے لئے موزوں ہے۔ اس کے علاوہ ، رد عمل کے معاوضے کی ضروریات کو پورا کرنے کے ل G ، جی جی جے 1 اور جی جی جے 2 ٹرانسمیشن معاوضہ کیبینٹ تیار کی گئیں ہیں ، جن میں 4 مین سرکٹ اسکیمیں اور مجموعی طور پر 12 وضاحتیں ہیں۔

◆ معاون سرکٹ اسکیم

معاون سرکٹ کے ڈیزائن کو دو حصوں میں تقسیم کیا گیا ہے: بجلی کی فراہمی کی اسکیم اور پاور پلانٹ اسکیم۔ ثانوی اجزاء کو انسٹال کرنے کے لئے بی جی ڈی کابینہ میں کافی جگہ ہے۔ ایک ہی وقت میں ، این ایل ایس نے ریلے تحفظ سے منسلک ہوتے وقت پاور پلانٹس اور خصوصی صارفین کی ضروریات کو پورا کرنے کے لئے ایک خصوصی LM23D موجودہ ٹرانسفارمر بھی تیار کیا ہے۔

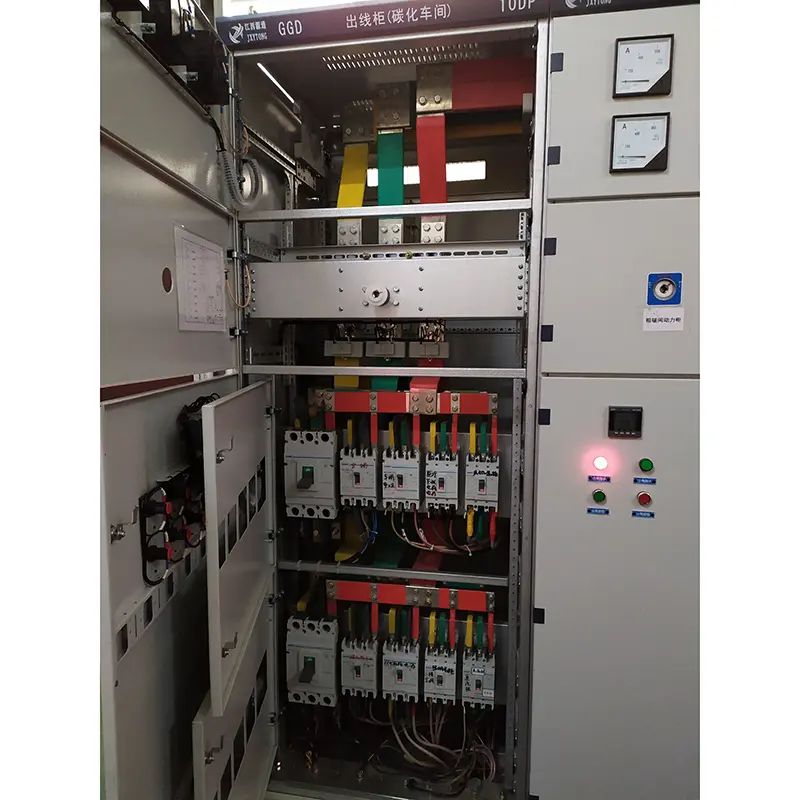

◆ مین بس بار

قیمت کے تناسب اور تانبے کی جگہ ایلومینیم کی جگہ لینے کی فزیبلٹی پر غور کرتے ہوئے ، جب ریٹیڈ کرنٹ 1500A سے نیچے ہوتا ہے تو ایک واحد ایلومینیم بس استعمال کی جاسکتی ہے ، اور جب ریٹیڈڈ کرنٹ 1500 اے سے اوپر ہوتا ہے تو ڈبل تانبے کی بس کا استعمال کیا جاسکتا ہے۔ یقینا ، کارخانہ دار ایلومینیم بس کو تانبے کی بس سے بھی اسی موجودہ صلاحیت کے ساتھ استعمال کرنے والوں کی ضروریات کے مطابق تبدیل کرسکتا ہے۔ بسوں کی اوورلیپنگ سطحوں کا علاج تالاب ٹن کے عمل سے ہوتا ہے

electrical بجلی کے اجزاء کا انتخاب

▶ جی جی ڈی ٹائپ اے سی کم وولٹیج کی تقسیم کابینہ بنیادی طور پر جدید برقی اجزاء کو اپناتی ہے جو چین میں بڑے پیمانے پر تیار کی جاسکتی ہے۔ ایک ہی وقت میں ، معیشت اور عقلیت کے اصول کے مطابق ، کچھ دستیاب پرانی مصنوعات ، جیسے DZ10D اور D220 ، فزیبلٹی پر مکمل طور پر غور کرنے کی بنیاد پر محفوظ ہیں ، اور متروک مصنوعات کا انتخاب نہیں کیا گیا ہے۔

▶ HD13BX اور HS13BX روٹری سے چلنے والی چاقو سوئچز BGGD کابینہ کے انوکھے ڈھانچے کی ضروریات کو پورا کرنے کے لئے NLS کے ذریعہ ڈیزائن کردہ خصوصی اجزاء ہیں۔ وہ میکانزم کے آپریشن موڈ کو تبدیل کرتے ہیں اور پرانی مصنوعات کے فوائد کو برقرار رکھتے ہیں ، اور عملی طور پر برقی اجزاء ہیں۔

▶ اگر ڈیزائن ڈیپارٹمنٹ صارفین کی ضروریات کے مطابق بہتر کارکردگی اور زیادہ جدید ٹکنالوجی کے ساتھ نئے بجلی کے اجزاء کا انتخاب کرتا ہے تو ، جی جی ڈی ٹائپ اے سی کم وولٹیج کی تقسیم کابینہ میں اچھی طرح سے انسٹالیشن لچک ہے ، اور عام طور پر اس سے بجلی کے اجزاء کو اپ ڈیٹ کرنے کی وجہ سے مینوفیکچرنگ اور تنصیب میں دشواری کا سامنا نہیں ہوگا۔

main مرکزی سرکٹ کے متحرک استحکام کو مزید بہتر بنانے کے ل N ، این ایل ایس نے جی جی ڈی کابینہ کے لئے زیڈ ایم مشترکہ بس کلیمپ اور موصلیت کی حمایت کو ڈیزائن کیا۔ بس بار کلیمپ اعلی طاقت اور اعلی شعلہ ریٹراڈنٹ پی پی 0 مصر دات مادے سے بنا ہے ، جس میں زیادہ موصلیت کی طاقت ، اچھی خود سے باہر نکلنے کی کارکردگی اور انوکھا ڈھانچہ ہے۔ اسے آسانی سے کسی واحد بس بار کلیمپ یا ڈبل ​​بس بار کلیمپ میں صرف بلڈنگ بلاک کو ایڈجسٹ کرکے ملایا جاسکتا ہے۔ موصلیت کی حمایت کم قیمت اور اعلی طاقت کے ساتھ آستین کی قسم مولڈ جوائنٹ ہے ، جو پرانی مصنوعات کے ناکافی کریپج فاصلے کے عیب کو حل کرتی ہے۔

● تنصیب اور استعمال

مصنوعات کو موصول ہونے والی جگہ پر پہنچنے کے بعد ، اسے پہلے یہ چیک کرنا چاہئے کہ پیکیجنگ برقرار ہے یا نہیں ، اور متعلقہ محکموں کو مطلع کریں کہ جب مسائل پائے جاتے ہیں تو وقت کی وجوہات تلاش کریں۔ ان مصنوعات کے لئے جو فوری طور پر انسٹال نہیں ہوتے ہیں ، انہیں عام استعمال کے حالات کی دفعات کے مطابق مناسب جگہوں پر رکھنا چاہئے۔

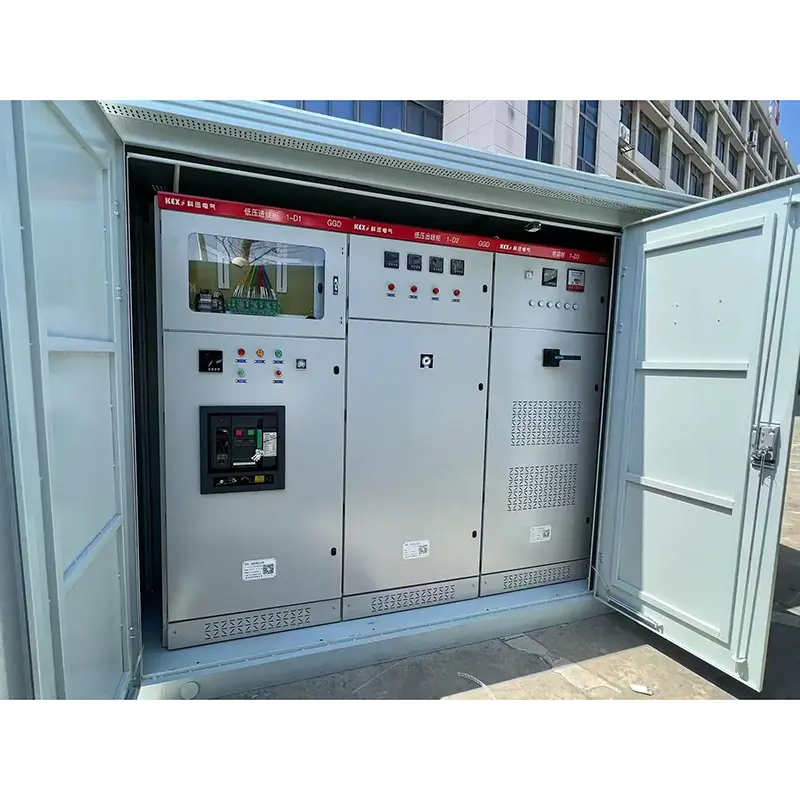

◆ مصنوعات کی تنصیب

 مصنوعات کی تنصیب انسٹالیشن اسکیمیٹک آریھ (منسلک اعداد و شمار دیکھیں) کے مطابق کی جائے گی ، اور بنیادی چینل اسٹیل اور بولٹ صارفین فراہم کریں گے۔ جب مرکزی بس ٹن چڑھانا کے ساتھ پوری قطار میں نصب کی جاتی ہے تو ، اوورلیپنگ سطح کی مرمت اور برابر کی جائے گی ، صاف ، غیر جانبدار ویسلن کے ساتھ لیپت یا دوسرے اقدامات اٹھائے جائیں گے ، اور پھر بولٹ سے باندھ دیا جائے گا۔

ation انسٹالیشن کے بعد اور کام کرنے سے پہلے مصنوعات کا معائنہ اور جانچ کی جائے گی اور اس کا تجربہ کیا جائے گا۔

▶ چیک کریں کہ آیا کابینہ کا اوپری پینٹ گر گیا ہے اور کیا کابینہ خشک اور صاف ہے یا نہیں۔

▶ چاہے بجلی کے اجزاء کا آپریٹنگ میکانزم لچکدار ہے ، اور اس میں کوئی جیمنگ یا ضرورت سے زیادہ آپریٹنگ فورس نہیں ہونی چاہئے۔

▶ چاہے اہم بجلی کے آلات کے اہم اور معاون رابطوں کا آن آف قابل اعتماد اور درست ہے۔

▶ چاہے آلے کے اشارے اور ٹرانسفارمر کا تناسب اور قطعیت درست ہے۔

▶ چاہے بسبار کنکشن اچھا ہے اور کیا موصلیت کی حمایت کرتی ہے ، بڑھتے ہوئے حصے اور لوازمات مضبوطی اور قابل اعتماد طریقے سے انسٹال ہوتے ہیں۔

▶ چاہے معاون رابطہ تقاضوں کو پورا کرے ، چاہے فیوز کی فیوز بنیادی تصریح درست ہے ، چاہے ریلے کی ترتیب قیمت ڈیزائن کی ضروریات کو پورا کرے ، اور چاہے عمل قابل اعتماد اور درست ہے۔

▶ چاہے سرکٹ کا رابطہ بجلی کے اسکیمیٹک آریگرام کی ضروریات کو پورا کرے۔

▶ چاہے پروٹیکشن سرکٹ سسٹم ضروریات کو پورا کرے۔

me موصلیت کے خلاف مزاحمت کی قیمت کی پیمائش کرنے کے لئے 500 وولٹ میگوہم میٹر کا استعمال کریں 1 میگوہمیٹر سے کم نہیں۔

use استعمال کے لئے احتیاطی تدابیر

(1) .یہ مصنوعات دیوار کے خلاف انسٹال نہیں ہے ، ایک طرف (سامنے کی طرف) چلتی ہے ، اور ڈبل دروازوں کے ساتھ برقرار ہے۔ آپریشن ، معائنہ اور بحالی کے ل only صرف اہل پیشہ ور پروڈکٹ مینٹیننس چینل اور الماری کا دروازہ داخل یا کھول سکتے ہیں۔

(2) ایئر سوئچ کئی بار کے بعد ، مرکزی رابطہ مقامی برنز بنائے گا اور کاربن مادے تیار کرے گا ، رابطے کی مزاحمت میں اضافہ کرے گا ، اس کی آپریٹنگ ہدایات کے مطابق باقاعدگی سے بحالی اور ایئر سوئچ کی مرمت ہونی چاہئے۔

supply کارخانہ دار سپلائی کرتے وقت درج ذیل دستاویزات اور لوازمات فراہم کرے گا:

▶ پیکنگ کی فہرست

▶ پروڈکٹ سرٹیفکیٹ

use استعمال کے لئے ہدایات

▶ فیکٹری ٹیسٹ کی رپورٹ

electrical متعلقہ بجلی کی ڈرائنگ

▶ کابینہ کے دروازے کی چابیاں ، آپریٹنگ ہینڈلز اور معاہدے میں مخصوص اسپیئر پارٹس۔

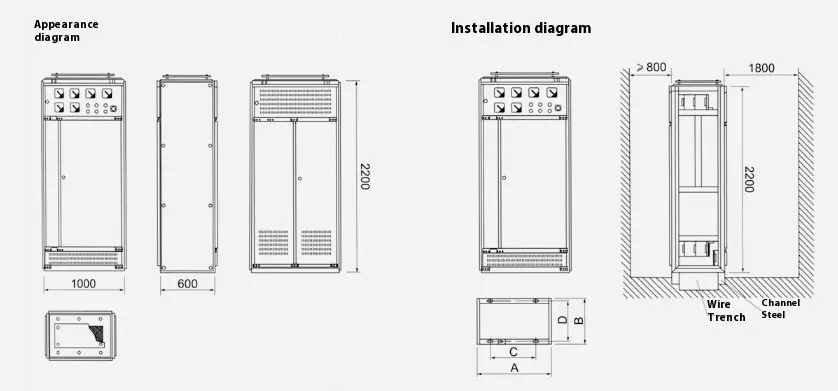

G جی جی ڈی ٹائپ اے سی کم وولٹیج کی تقسیم کابینہ کا خاکہ اور انسٹالیشن اسکیمیٹک آریھ
