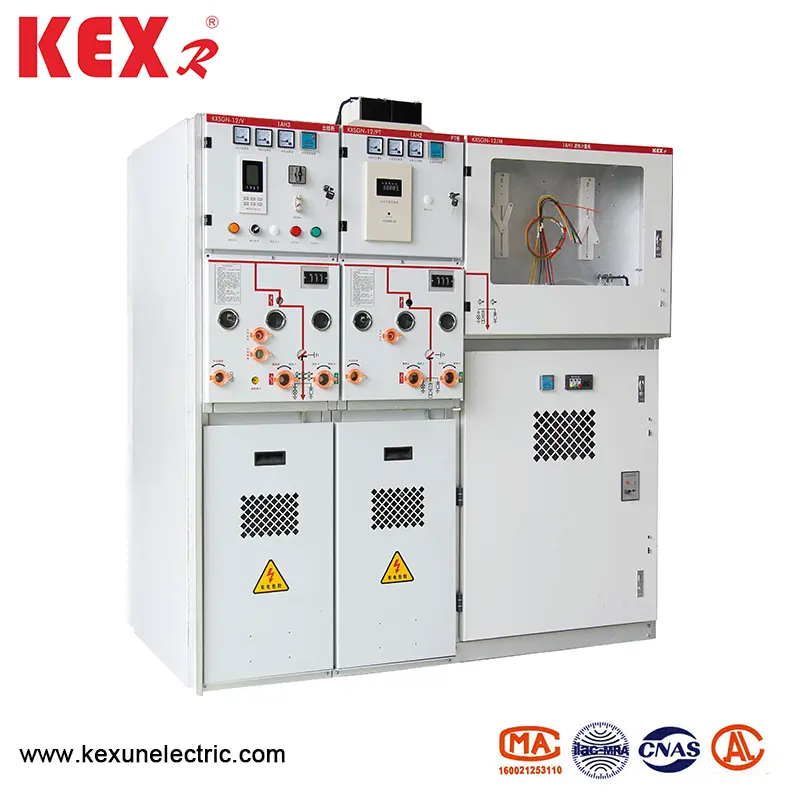

ٹھوس موصلیت سے بند میڈیم وولٹیج سوئچ کا سامان

کیکسن ایک ایسا سپلائر ہے جو چین میں بجلی کی ترسیل اور تبدیلی کے سامان کی تیاری میں مہارت رکھتا ہے۔ سولڈ موصلیت سے بند میڈیم وولٹیج سوئچ کا سامان KEXR کی اہم مصنوعات میں سے ایک ہے۔ یہ ٹھوس موصلیت کے مواد کو بنیادی موصلیت کے ذریعہ استعمال کرتا ہے ، جو پاور گرڈ اپ گریڈنگ اور تقسیم صارفین کے لئے حل کی ایک بہترین سیریز فراہم کرتا ہے۔
ماڈل: KXSGN-12
برانڈ ： KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

● مصنوعات کا جائزہ

KXSGN-12 ٹھوس موصلیت سے بند میڈیم وولٹیج سوئچ آلات میں بہت سی اسکیمیں ہیں جیسے سرکٹ بریکر پروٹیکشن ، ٹرانسفارمر پروٹیکشن ، بوجھ کنٹرول ، فیوز امتزاج بجلی ، پی ٹی بجلی کی فراہمی ، بس کوپلر لفٹنگ اور اسی طرح۔ اس پروڈکٹ کو پاور سسٹم رنگ نیٹ ورک کی تقسیم کے سازوسامان کے طور پر استعمال کیا جاسکتا ہے ، اور کثیر فنکشن اور استرتا کی خصوصیات کے ساتھ ، صنعتی اور کان کنی کے کاروباری اداروں کی شہری تعمیر کے لئے بجلی کی تقسیم کے سامان کے طور پر بھی استعمال کیا جاسکتا ہے۔

ٹھوس موصلیت سے بند میڈیم وولٹیج سوئچ کا سامان ٹھوس موصلیت کا مواد اپناتا ہے کیونکہ بنیادی موصل میڈیم ، ویکیوم انٹرپٹر ، کنڈکٹو کنکشن ، کنکنیکٹر ، گراؤنڈنگ سوئچ ، مین بس ، مین بس ، برانچ بس اور دیگر اہم بجلی کے سرکٹس کو لپیٹ کر ٹھوس موصلیت کے ذریعہ ایک یا کئی ماڈیولز کے ساتھ ٹھوس موصلیت کا سامان ملایا جاتا ہے ، جس میں ایک بار پھر مشترکہ یا پوری طرح سے موصلیت ہوتی ہے۔

use استعمال کی شرائط

ماحول کا درجہ حرارت ： -45 ~ 40 ℃

زیادہ سے زیادہ اونچائی ： 4000m

زیادہ سے زیادہ روزانہ اوسط درجہ حرارت ： 35 ℃

زیادہ سے زیادہ روزانہ نمی ： 95 ٪

زیادہ سے زیادہ ماہانہ نمی ： 90 ٪

زیادہ سے زیادہ زلزلہ کی شدت ： گریڈ 8

نوٹ ： ٹھوس موصلیت سے بند میڈیم وولٹیج سوئچ کے سامان کو بغیر کسی آگ ، دھماکے اور پرتشدد کمپن کے کسی جگہ پر انسٹال کرنا چاہئے۔

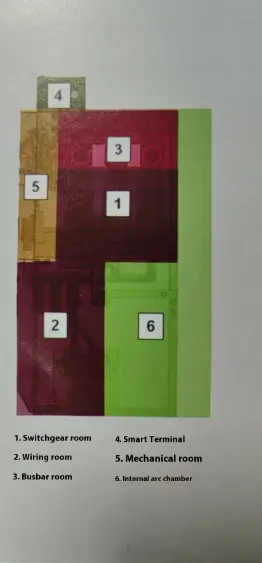

● اسپیسر ڈھانچہ

Solid Insulated Closed Medium Voltage Switch Equipment

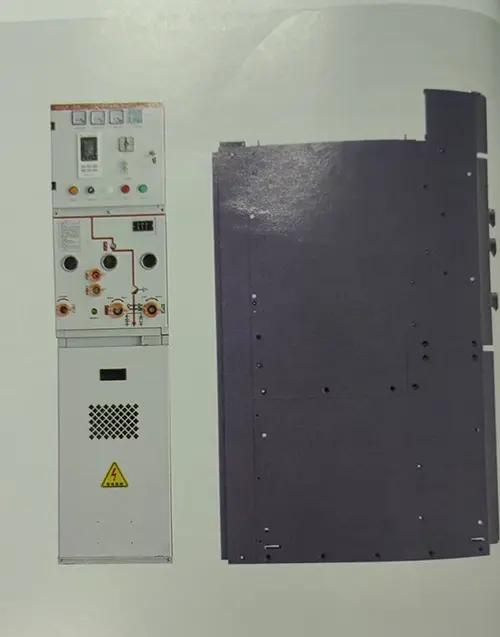

solid ٹھوس موصلیت سے بند میڈیم وولٹیج سوئچ آلات کی خاکہ طول و عرض

Solid Insulated Closed Medium Voltage Switch Equipment

lower کم تنہائی کی قسم

منصوبہ	کابینہ کی چوڑائی	کابینہ کی گہرائی	کابینہ کی اونچائی	اعلی تحفظ
Pt آنے والی لائن	450	940	1500	200 میں اضافہ
آنے والا اور خاکہ	375	940	1500	200 میں اضافہ
باہمی ربط سوئچ	375	940	1500	200 میں اضافہ
باہمی رابطے کی تنہائی	375	940	1500	200 میں اضافہ
بس بار لفٹنگ	375	940	1500	200 میں اضافہ
روایتی پیمائش	750	940	1500	200 میں اضافہ
کمپیکٹ پیمائش	375	940	1500	200 میں اضافہ
بجلی کی فراہمی pt	450	940	1500	200 میں اضافہ
کنٹرول اور تحفظ بیس اسٹیشن	375	940	1500

◆ اوپری تنہائی کی قسم

منصوبہ	کابینہ کی چوڑائی	کابینہ کی گہرائی	کابینہ کی اونچائی	اوور ہیڈ آؤٹ لائن
Pt آنے والی لائن	450	940	1800	260 کو گہرا کریں
آنے والا اور خاکہ	425	940	1800	260 کو گہرا کریں
باہمی ربط سوئچ	425	940	1800	260 کو گہرا کریں
باہمی رابطے کی تنہائی	425	940	1800	260 کو گہرا کریں
بس بار لفٹنگ	425	940	1800	260 کو گہرا کریں
روایتی پیمائش	750	940	1800	260 کو گہرا کریں
کمپیکٹ پیمائش	425	940	1800	260 کو گہرا کریں
بجلی کی فراہمی pt	450	940	1800	260 کو گہرا کریں
کنٹرول اور تحفظ بیس اسٹیشن	375	940	1800

● تکنیکی پیرامیٹر

switch سوئچ گیئر کے تکنیکی پیرامیٹرز

آئٹم			یونٹ	ڈیٹا
ریٹیڈ وولٹیج			کے وی	12
درجہ بندی کی تعدد			کے وی	50
ریٹیڈ کرنٹ			کے وی	630	1250
ریٹیڈ موصلیت کی سطح	پاور فریکوئنسی کا مقابلہ وولٹیج （UD） 1 منٹ	توڑ	A	48
		متبادل	A	42
		متعلقہ گراؤنڈ	A	42
	بجلی کا تسلسل وولٹیج کا مقابلہ کریں （اوپر）	توڑ	A	85
		متبادل	A	75
		متعلقہ گراؤنڈ	A	75
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ （1SC）			A	25	31.5
ریٹیڈ شارٹ ٹرم موجودہ （4S） کا مقابلہ کریں			KA	25	31.5
ریٹیڈ چوٹی موجودہ （1p）			KA	63	80
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ （چوٹی） (1 ایم اے)			KA	63	80
انکلوژر پروٹیکشن گریڈ			KA	IP4X
آپریٹنگ طریقہ			وقت	بہار توانائی کے ذخیرہ کرنے کی قسم

is الگ تھلگ گراؤنڈنگ سوئچ کے تکنیکی پیرامیٹرز

آئٹم			یونٹ	ڈیٹا
ریٹیڈ وولٹیج			کے وی	12
ریٹیڈ کرنٹ			A	630	1250
ریٹیڈ شارٹ ٹرم موجودہ （4S） کا مقابلہ کریں			KA	25	31.5
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے				63	80
	پاور فریکوئنسی کا مقابلہ وولٹیج （UD） 1 منٹ	مرحلہ اور گراؤنڈ	کے وی	42
		توڑ		48
	ریٹیڈ لائٹنگ تسلسل وولٹیج کا مقابلہ کریں （اوپر）	مرحلہ اور گراؤنڈ	کے وی	75
		توڑ		85
منقطع کی مکینیکل زندگی (آن آف)			وقت	3000
گراؤنڈنگ سوئچ کی مکینیکل زندگی (آف گراؤنڈنگ)			وقت	3000
