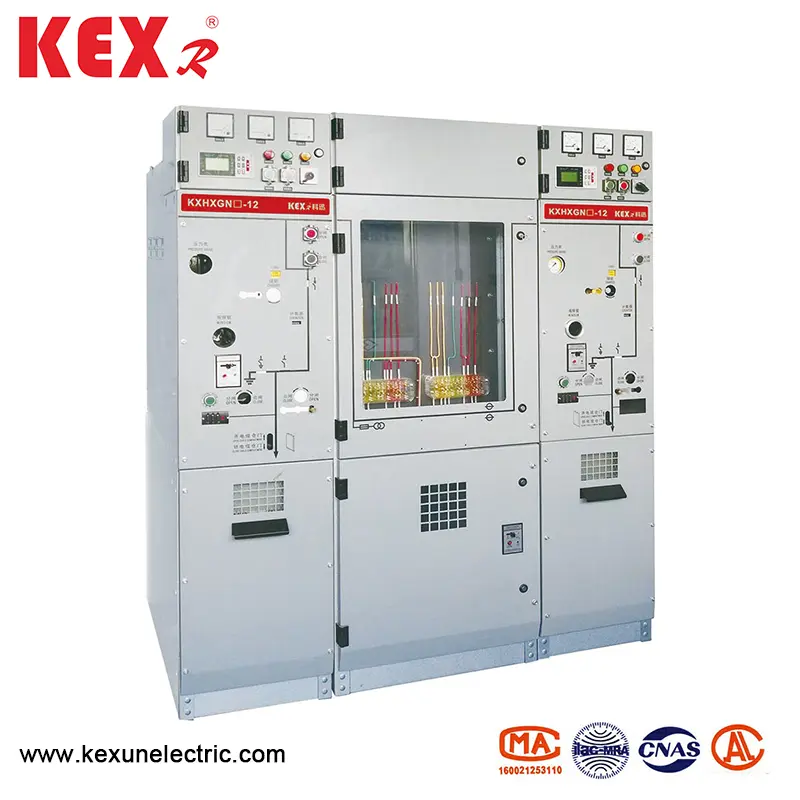

ہائی وولٹیج رنگ نیٹ کابینہ
چین میں ہائی وولٹیج رنگ نیٹ کابینہ کے ایک معروف کارخانہ دار کے طور پر ، کیکسن کی HXGN (H) □ -12 سیریز کی مصنوعات میں سادہ ساخت ، لچکدار آپریشن ، قابل اعتماد انٹلاکنگ اور آسان تنصیب کی خصوصیات ہیں ، اور مختلف ایپلی کیشنز اور مختلف صارفین کے لئے اطمینان بخش تکنیکی حل فراہم کرسکتی ہیں۔
ماڈل: HXGN (H) □ -12
برانڈ: KEXR
ماڈل: HXGN (H) □ -12
برانڈ: KEXR
● مصنوعات کا جائزہ
کیکسن کے ذریعہ تیار کردہ ہائی وولٹیج رنگ نیٹ کابینہ جدید سینسنگ ٹکنالوجی ، انفارمیشن ٹکنالوجی اور آسان اور لچکدار کنفیگریشن اسکیم کو اپناتی ہے تاکہ بدلتی ہوئی مارکیٹ کی طلب کو پورا کیا جاسکے اور پاور گرڈ انٹلیجنس کی ضروریات کو بھی پورا کیا جاسکے۔
HXGN (H) □ -12 قسم ہائی وولٹیج رنگ نیٹ کابینہ صنعتی اور سول کیبل رنگ نیٹ ورکس اور ڈسٹری بیوشن نیٹ ورک ٹرمینل منصوبوں کے لئے موزوں ہے۔ بجلی کی توانائی کی قبولیت اور تقسیم کے طور پر ، یہ خاص طور پر شہری رہائشی علاقوں ، چھوٹے ثانوی سب اسٹیشنوں ، سوئچنگ اسٹیشنوں ، کیبل برانچ باکس ، باکس قسم کے سب اسٹیشنوں ، صنعتی اور کان کنی کے کاروباری اداروں ، شاپنگ مالز ، ہوائی اڈوں ، سب ویز ، ونڈ پاور جنریشن ، اسپتالوں ، اسٹیڈیمز ، ریلوے ، سرنگوں اور دیگر جگہوں میں بجلی کی تقسیم کے لئے خاص طور پر موزوں ہے۔
HXGN (H) □ -12 متعلقہ قومی معیارات ، الیکٹرک پاور انڈسٹری کے معیارات ، بین الاقوامی معیارات اور دیگر معیارات کی ضروریات کو پورا کرتا ہے۔ اس کے سوئچز اور اہم بجلی کے اجزاء مربوط ماڈیول ہیں ، اور مراحل کے درمیان کوندکٹو حصوں کو ٹھوس موصلیت کے ذریعہ شامل کیا جاتا ہے۔ بیرونی وائرنگ کے لئے شیلڈڈ کیبل کنیکٹر استعمال کیے جاتے ہیں ، اور شیلڈڈ موصل بسوں کو فنکشنل یونٹوں کی بسوں کو جوڑنے کے لئے استعمال کیا جاتا ہے۔ لہذا ، استعمال کی حفاظت میں بہت بہتر ہے۔ ایک ہی وقت میں ، اس کا آپریٹنگ میکانزم موسم بہار کے طریقہ کار کو اپناتا ہے ، اور اس کی مکینیکل زندگی 10000 سے زیادہ مرتبہ ہے۔ تمام آپریٹنگ ڈیٹا اور آلات کی حیثیت کو دور سے اور بغیر کسی نگرانی کی جاسکتی ہے۔ یہ بجلی کی تقسیم کا ایک اعلی آلہ ہے۔
معاشی اور عملی بجلی کی فراہمی یونٹ بنانے کے لئے کابینہ میں درج ذیل یونٹوں کا انتخاب کیا جاسکتا ہے: ویکیوم سرکٹ بریکر یونٹ (630a ، 20-25KA) ؛ ویکیوم لوڈ سوئچ یونٹ (630 ، 20-25KA)۔
● تکنیکی پیرامیٹر ٹیبلز
◆ بریکر کابینہ
|
آئٹم |
یونٹ |
ڈیٹا |
||
|
ریٹیڈ وولٹیج |
کے وی |
12 |
||
|
درجہ بندی کی تعدد |
ہرٹج |
50 |
||
|
ریٹیڈ انشولیشن لیول |
1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں |
گراؤنڈ ، متبادل |
کے وی |
42 |
|
تنہائی کا فریکچر |
48 |
|||
|
بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی) |
گراؤنڈ ، متبادل |
کے وی |
75 |
|
|
تنہائی کا فریکچر |
85 |
|||
|
1 منٹ پاور فریکوئنسی کنٹرول لوپ (زمین پر) وولٹیج کا مقابلہ کریں |
کے وی |
2 |
||
|
موجودہ ریٹیڈ |
A |
630 |
||
|
موجودہ (ورچوئل ویلیو) کا مقابلہ مختصر مدت کے ساتھ کیا جاتا ہے |
مین سرکٹ/ایرنگ سوئچ |
KA |
24/4s |
|
|
گراؤنڈنگ کنکشن لوپ |
KA |
21.7/4s |
||
|
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے |
مین سرکٹ/ایرنگ سوئچ |
KA |
63 |
|
|
گراؤنڈنگ کنکشن لوپ |
KA |
54.5 |
||
|
موجودہ اور اوقات کو توڑنے والے شارٹ سرکٹ کو درجہ دیا گیا |
کا/وقت |
25/30 |
||
|
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی) |
KA |
63 |
||
|
ریٹیڈ کیبل چارجنگ بریکنگ کرنٹ |
A |
25 |
||
|
سرکٹ بریکر کا درجہ بند آپریشن |
|
0-0.3S-CO-180S-CO |
||
|
مکینیکل زندگی |
سرکٹ بریک /تنہائی سوئچ |
وقت |
10000/3000 |
|
|
آئی پی ڈگری |
مہر بند خانہ |
|
IP67 |
|
|
سوئچ گیئر شیل |
|
IP4X |
||
|
گیس کا دباؤ |
درجہ بندی شدہ گیس چارجنگ لیول (20 ℃ ، گیج پریشر) |
ایم پی اے |
0.02 |
|
|
درجہ بندی شدہ گیس من فنکشن کی سطح (20 ℃ ، گیج پریشر) |
ایم پی اے |
0 |
||
|
سیلیبلٹی |
سالانہ رساو کی شرح |
٪/سال |
.0.05 |
|
◆ لوڈ سوئچ کابینہ
|
آئٹم |
یونٹ |
ڈیٹا |
||
|
ریٹیڈ وولٹیج |
کے وی |
12 |
||
|
درجہ بندی کی تعدد |
ہرٹج |
50 |
||
|
ریٹیڈ انشولیشن لیول |
1 منٹ پاور فریکوئنسی وولٹیج کا مقابلہ کریں |
|
کے وی |
|
|
|
|
|||
|
بجلی کا تسلسل وولٹیج کا مقابلہ (چوٹی) |
|
کے وی |
|
|
|
|
|
|||
|
1 منٹ پاور فریکوئنسی کنٹرول لوپ (زمین پر) وولٹیج کا مقابلہ کریں |
کے وی |
2 |
||
|
موجودہ ریٹیڈ |
A |
630 |
||
|
موجودہ (ورچوئل ویلیو) کا مقابلہ مختصر مدت کے ساتھ کیا جاتا ہے |
مین سرکٹ/ایرنگ سوئچ |
KA |
24/4s |
|
|
گراؤنڈنگ کنکشن لوپ |
KA |
21.7/4s |
||
|
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے |
مین سرکٹ/ایرنگ سوئچ |
KA |
63 |
|
|
گراؤنڈنگ کنکشن لوپ |
KA |
54.5 |
||
|
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی) |
لوڈ سوئچ/گراؤنڈ سوئچ |
KA |
63 |
|
|
ریٹیڈ فعال بوجھ میں خلل ڈالنے والا موجودہ |
A |
630 |
||
|
ریٹیڈ بند لوپ میں خلل ڈالنے والا موجودہ |
A |
630 |
||
|
5 ٪ درجہ بند فعال بوجھ میں خلل ڈالنے والا موجودہ |
A |
31.5 |
||
|
ریٹیڈ کیبل چارجنگ بریکنگ کرنٹ |
A |
10 |
||
|
فعال بوجھ توڑنے کے اوقات کی درجہ بندی |
وقت |
100 |
||
|
گراؤنڈ فالٹ موجودہ بریکنگ |
ایک/وقت |
31.5/10 |
||
|
سرکٹ اور کیبل موجودہ رکاوٹ کو گراؤنڈ فالٹ کرنٹ کے تحت چارج کرنا۔ |
ایک/وقت |
17.4/10 |
||
|
مکینیکل زندگی |
سرکٹ بریک /تنہائی سوئچ |
وقت |
10000/3000 |
|
|
آئی پی ڈگری |
مہر بند خانہ |
|
IP67 |
|
|
سوئچ گیئر شیل |
|
IP4X |
||
|
گیس کا دباؤ |
درجہ بندی شدہ گیس چارجنگ لیول (20 ℃ ، گیج پریشر) |
ایم پی اے |
0.02 |
|
|
درجہ بندی شدہ گیس من فنکشن کی سطح (20 ℃ ، گیج پریشر) |
ایم پی اے |
0 |
||
|
سیلیبلٹی |
سالانہ رساو کی شرح |
٪/سال |
.0.05 |
|

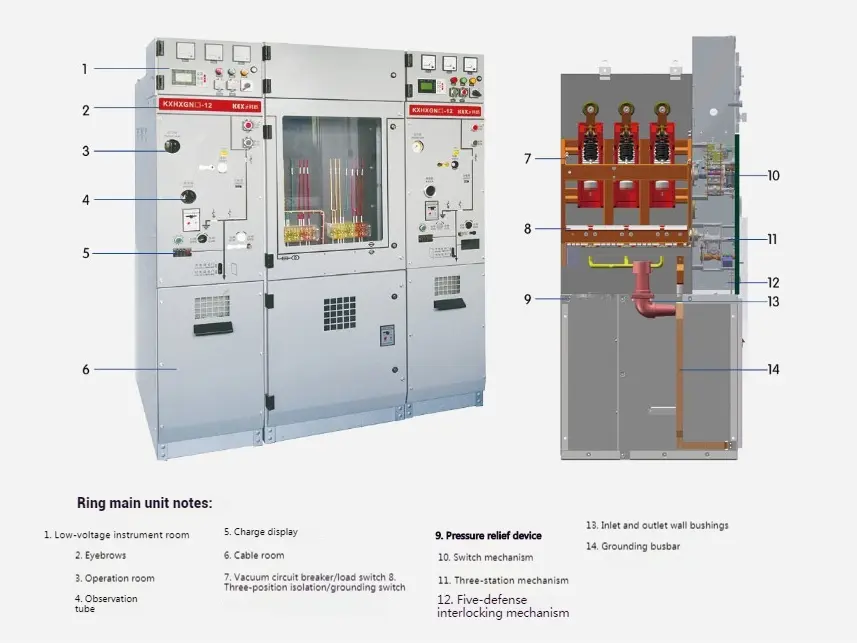

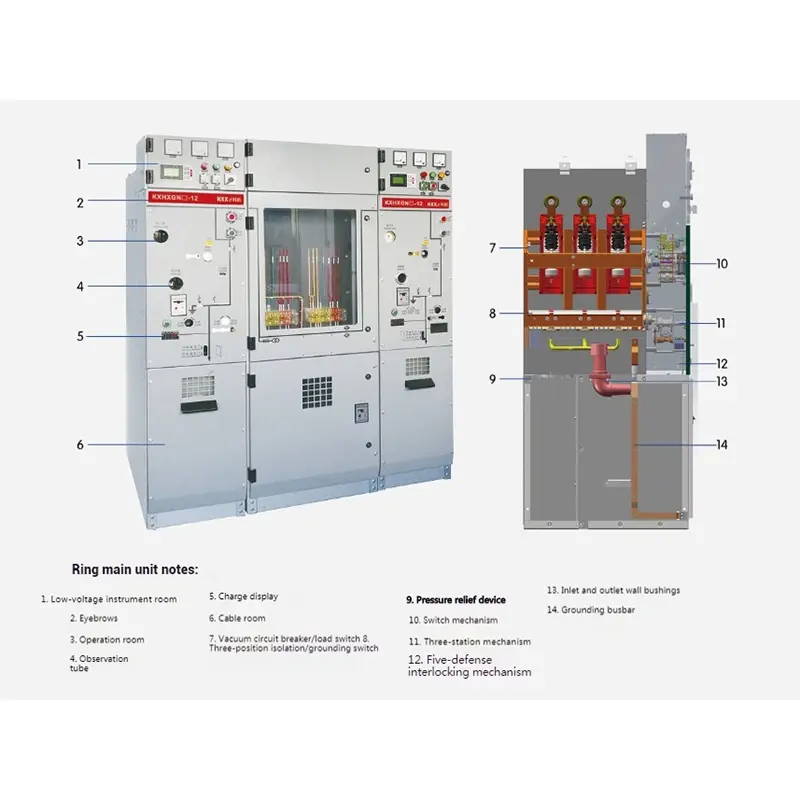

● مصنوعات کا ڈھانچہ

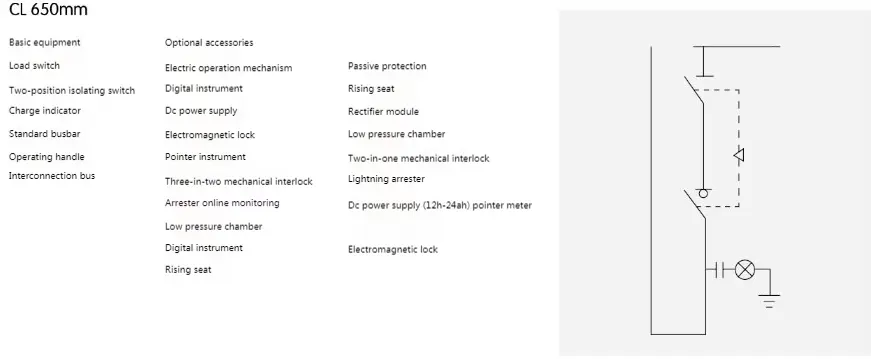

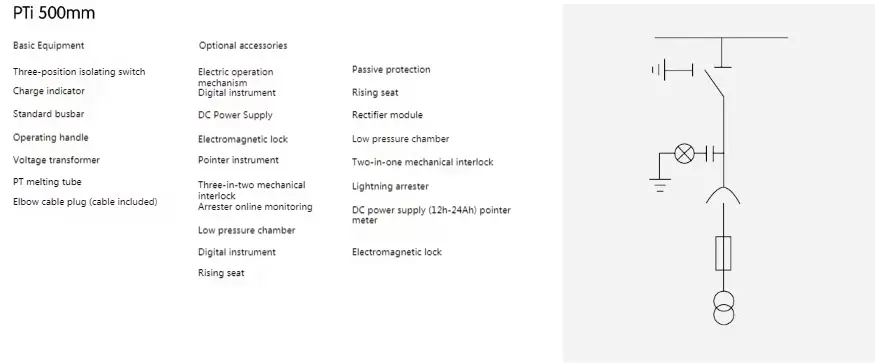

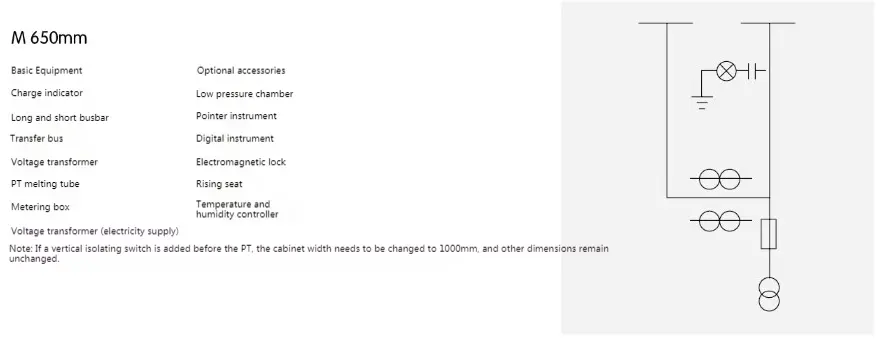

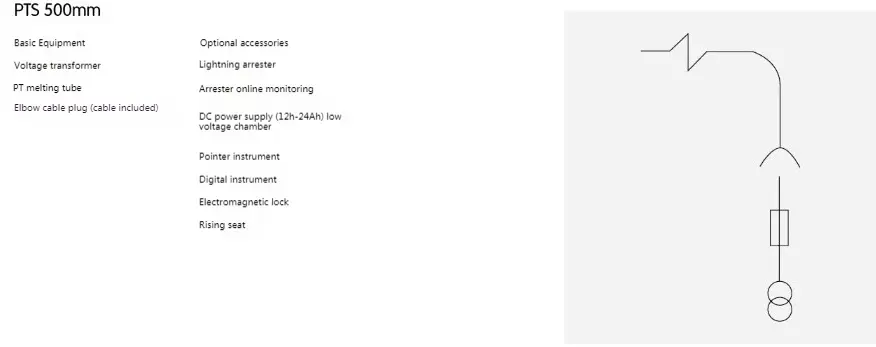

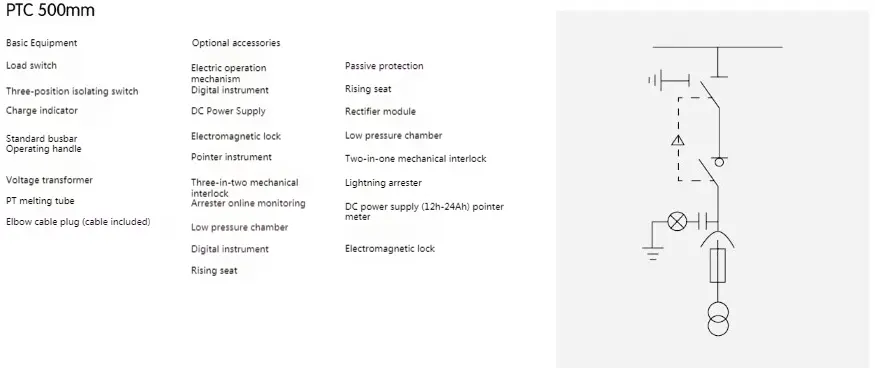

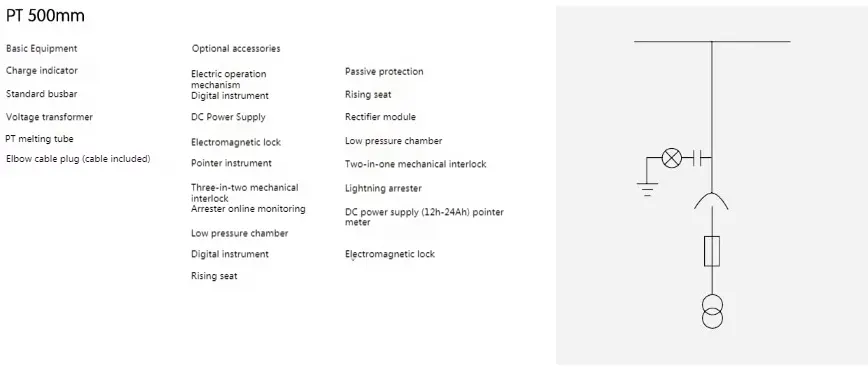

high ہائی وولٹیج رنگ نیٹ کابینہ کا مختص منصوبہ

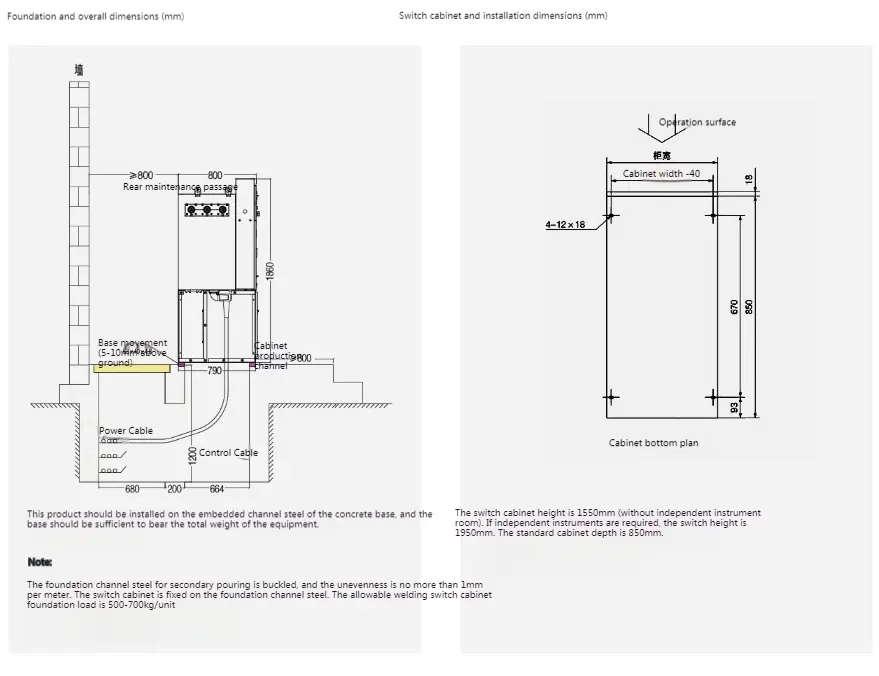

◆ تنصیب کی ہدایات
