ہائی وولٹیج رنگ نیٹ ورک کابینہ

کیکسن وہ کارخانہ دار ہے جو چین میں ہائی وولٹیج رنگ نیٹ ورک کابینہ میں مہارت رکھتا ہے۔

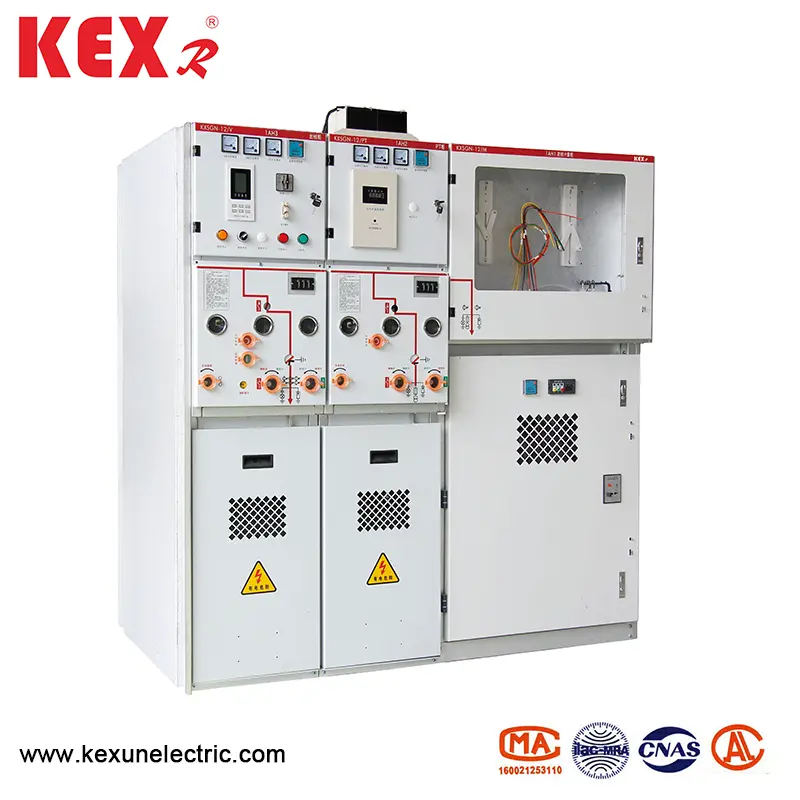

اس کی سب سے زیادہ فروخت ہونے والی مصنوعات KXSGN-12-SIS3 ایک ٹھوس موصلیت مکمل طور پر منسلک سوئچ گیئر ہے۔ یہ ماڈیولر ، مکمل طور پر مہر بند ، مکمل طور پر موصل اور مکمل طور پر دھات بند ڈھانچے کو اپناتا ہے۔ سطح کو کنڈکٹیو یا نیم کنڈکٹیو شیلڈنگ پرت کے ساتھ لیپت کیا جاتا ہے ، جو براہ راست اور قابل اعتماد گراؤنڈ ہوسکتا ہے۔
ماڈل: KXSGN-12-SIS3
برانڈ: KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

● ڈیزائن کی خصوصیت

ep ویکیوم انٹرپٹر سرکٹ بریکر اور بوجھ سوئچ ماڈیول ایپوسی رال کے ذریعہ انکپولیٹ کیا جاتا ہے۔ دستی اور الیکٹرک تھری اسٹیشن منقطع کے ساتھ ماڈیولر انٹیگریٹڈ مین سرکٹ۔

▶ ویکیوم انٹرپٹر سرکٹ بریکر ماڈیول میں شارٹ سرکٹ کرنٹ کو کھولنے اور بند کرنے کی صلاحیت ہے۔

three تھری اسٹیشن منقطع کرنے والے کی اختتامی گراؤنڈنگ پوزیشن میں ایک مرئی فریکچر ہے ، اور منقطع اور گراؤنڈنگ سوئچ شارٹ سرکٹ کرنٹ کو جلدی سے کھول سکتا ہے اور بند کرسکتا ہے۔

three ایپوسی رال موصل ہوا چیمبر باکس تھری اسٹیشن الگ تھلگ سوئچ کے ذریعہ مہر لگا کر 0.04MPA کے ذریعہ خشک ہوا پر دباؤ ڈال سکتا ہے۔ رساو اور اسرافٹیشن کو روکنے کے لئے آن لائن داخلی دباؤ کی نگرانی کرنے ، اور الگ تھلگ سوئچ اور گراؤنڈنگ سوئچ کی حفاظت کے ل it یہ دباؤ گیج سے لیس ہے۔

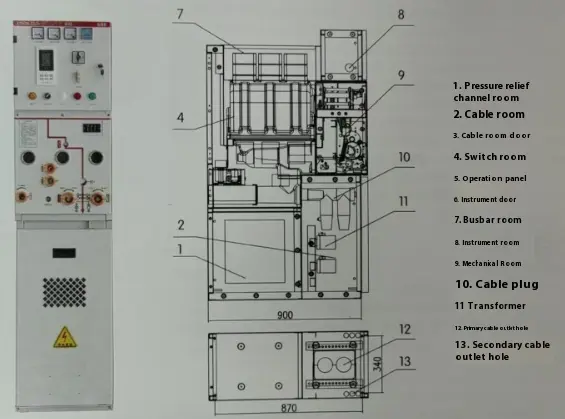

● ساختی جہت

High Voltage Ring Network Cabinet

● اوپری الگ تھلگ جہت ڈرائنگ

منصوبہ	کابینہ کی چوڑائی	کابینہ کی گہرائی	کابینہ کی اونچائی	اوور ہیڈ آؤٹ لائن
Pt آنے والی لائن	450	900	1600	260 کو گہرا کریں
آنے والا اور خاکہ	425	900	1600	260 کو گہرا کریں
باہمی ربط سوئچ	425	900	1600	260 کو گہرا کریں
باہمی رابطے کی تنہائی	425	900	1600	260 کو گہرا کریں
بس بار لفٹنگ	425	900	1600	260 کو گہرا کریں
روایتی پیمائش	750	900	1600	260 کو گہرا کریں
کمپیکٹ پیمائش	425	900	1600	260 کو گہرا کریں
بجلی کی فراہمی pt	450	900	1600	260 کو گہرا کریں
کنٹرول اور تحفظ بیس اسٹیشن	425	900	1600	260 کو گہرا کریں

● تکنیکی پیرامیٹر ٹیبلز

◆ بریکر تکنیکی پیرامیٹر

آئٹم		یونٹ	ڈیٹا
ریٹیڈ وولٹیج		کے وی	12
درجہ بندی کی تعدد		ہرٹج	50
ریٹیڈ موصلیت کی سطح	1M ورکنگ فریکوئنسی کا مقابلہ وولٹیج کا مقابلہ کریں	کے وی	42
	بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے	کے وی	75
موجودہ ریٹیڈ		A	630	1250
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ （1SC）		KA	20 35	31.5
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ （چوٹی）		KA	50 63	80
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے		KA	50 63	80
ریٹیڈ شارٹ ٹرم موجودہ کا مقابلہ کریں		KA	20 25	31.5
موجودہ بریکنگ ٹائمز کو توڑنے کے وقت کی درجہ بندی کی گئی		وقت	30	30
موجودہ وقت کے وقت کو توڑنے والے مختصر وقت کی درجہ بندی کی گئی		S	4
ریٹیڈ آپریٹنگ تسلسل	آٹو reclosing		آف -0.3S-ONOFF-180-OFF
	غیر آٹومیٹک ریکولوسنگ		آف -0.3S-ONOFF-180-OFF
مکینیکل زندگی		وقت	3000
سنگل کیپسیسیٹر بینک کے بریکنگ کرنٹ کی درجہ بندی کی گئی ہے		A	630
بی کیپسیٹر بینک کے لئے B کی بریکنگ موجودہ		A	400

load لوڈ سوئچ کے تکنیکی پیرامیٹرز (یونٹ سی)

آئٹم	یونٹ	ڈیٹا
موجودہ ریٹیڈ	A	630
ریٹیڈ شارٹ سرکٹ آف آن کرنٹ	KA	50
ریٹیڈ شارٹ ٹرم موجودہ کا مقابلہ کریں	کا/ایس	20/4
لوڈ سوئچ مکینیکل زندگی	وقت	10000
بجلی کی زندگی کو لوڈ کریں	وقت	10000

load لوڈ سوئچ کے تکنیکی پیرامیٹرز (یونٹ سی)

آئٹم	یونٹ	ڈیٹا
موجودہ ریٹیڈ	A	125
ریٹیڈ شارٹ سرکٹ بریک کرنٹ	KA	31.5
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ	KA	80
ریٹیڈ ہینڈ اوور کرنٹ	A	3150

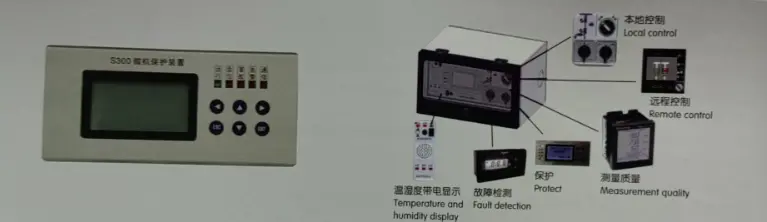

High ہائی وولٹیج رنگ نیٹ ورک کابینہ کا انٹیلیجنس ٹرمینل

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 ہائی وولٹیج رنگ نیٹ ورک کابینہ نے ملٹی فنکشنل انٹیلیجنٹ پروٹیکٹر ٹرمینل کو اپنایا ، جو کے ایکس آر کے ذریعہ تیار کردہ ملٹی آپریشنل کنٹرول اور پروٹیکشن ٹرمینل آلات کی ایک نئی نسل ہے ، ذہین آپریشن کنٹرول کو مربوط کرنا ، پرائمری سرکٹ نقلی حقیقت ، مائکروکومپٹر ریلے تحفظ ، درجہ حرارت اور نمی کی براہ راست مانیٹرنگ ، کیبل فالٹ مانیٹرنگ ، کیبل فالٹ مانیٹرنگ۔ اس کی ظاہری شکل شاندار اور خوبصورت ہے ، جو سوئچ کابینہ کے پینل کو آسان بناتا ہے ، ٹھوس موصلیت کی کابینہ کے مجموعی حجم کو کم کرتا ہے ، بیرونی تنصیب کی کارکردگی کو مؤثر طریقے سے بہتر بناتا ہے اور سوئچ گیئر کے معیار کو بہتر بناتا ہے۔
