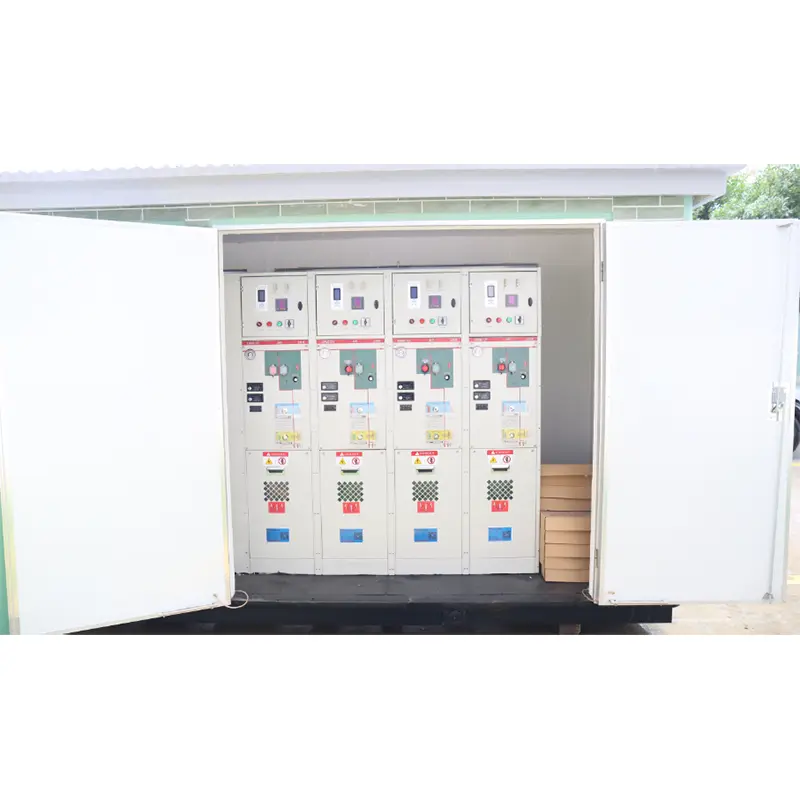

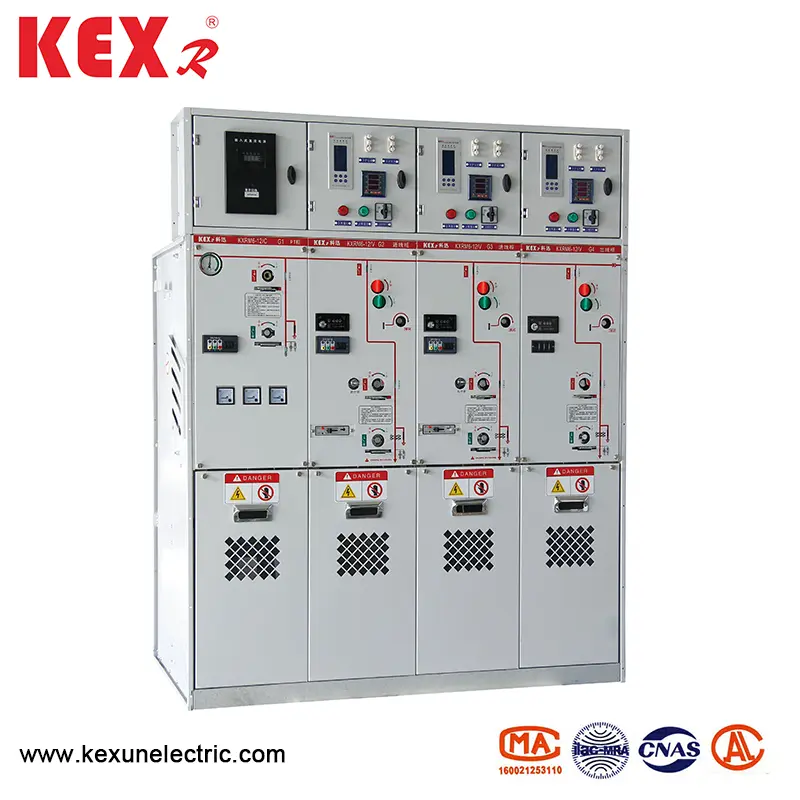

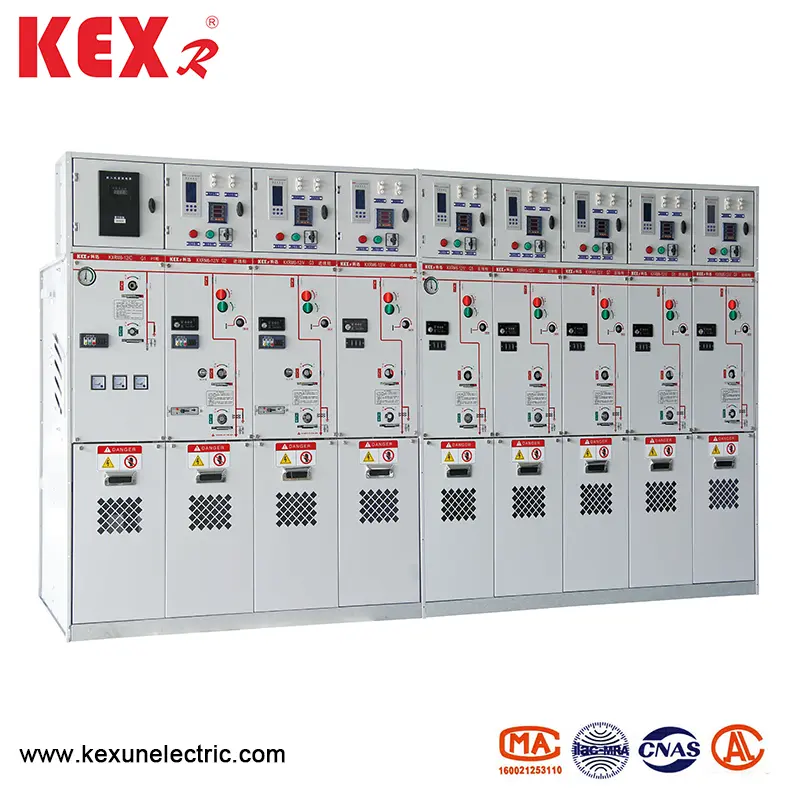

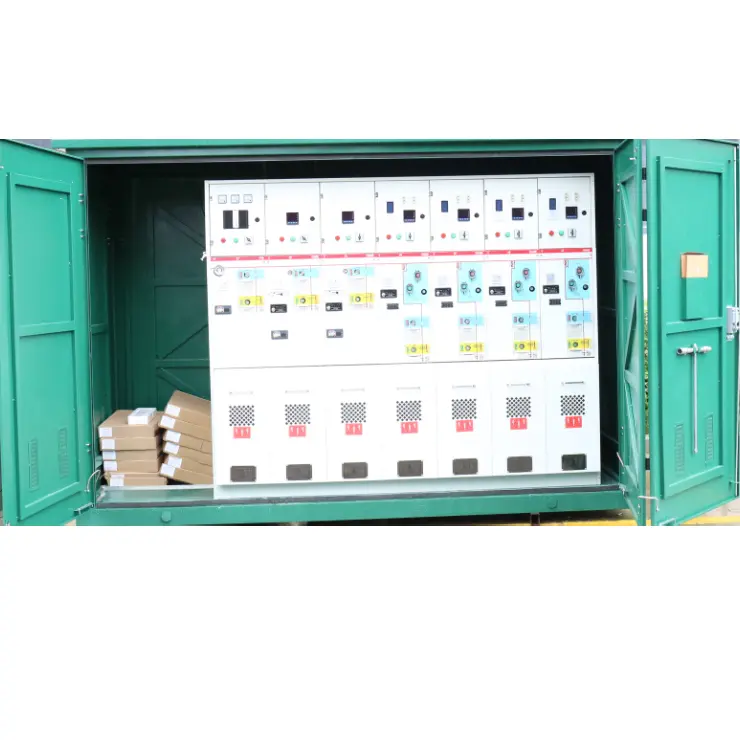

تمام منسلک موصلیت سے متعلق گیس کابینہ

use استعمال کی شرائط

KXMR6-12 قسم کی تمام منسلک موصلیت والی گیس کابینہ مختلف ماحول کے لئے موزوں ہے جیسے اعلی اور کم درجہ حرارت (+40 ℃ ~ -40 ℃) ، نمی ، دھول ، نمک آلودگی ، بارودی سرنگیں اور اونچائی (1000 میٹر) ، 24 گھنٹوں کے اندر اندر پانی میں قلیل مدتی وسرجن استعمال کو متاثر نہیں کرتا ہے۔

نوٹ: اگر اونچائی زیادہ ہے تو ، براہ کرم مخصوص اونچائی کی نشاندہی کریں۔

● مصنوعات کی خصوصیات

X KXRM66-12 تمام منسلک موصل گیس کابینہ SF6 گیس کو آرک بجھانے اور موصل میڈیم کے طور پر استعمال کرتی ہے۔

canity کابینہ کو مکمل طور پر مہر اور موصلیت کا نشانہ بنایا گیا ہے۔ بس بار ، سوئچز اور رواں حصے مکمل طور پر سٹینلیس سٹیل کے خول میں بند ہیں۔

گہا 1.4 بار SF6 گیس سے بھرا ہوا ہے ، اور تحفظ کی سطح IP67 تک پہنچ جاتی ہے: پورے سوئچ ڈیوائس کو بیرونی ماحولیاتی حالات سے مکمل طور پر متاثر نہیں کیا جاتا ہے ، جو شارٹ ٹرم پانی کے وسرجن جیسے انتہائی معاملات میں بھی سوئچ کے معمول کے عمل کو یقینی بناتا ہے ، اور مصنوعات زندگی کے لئے دیکھ بھال سے پاک ہے۔

Cobine کابینہ کے پاس ایک کامل "پانچ اجازت" انٹلاکنگ ڈیوائس ہے ، جو انسانی بدکاری کی وجہ سے اہلکاروں اور سازوسامان کی ممکنہ کارروائی کی ناکامیوں کو مکمل طور پر ختم کرتا ہے۔

camb تمام کابینہ میں قابل اعتماد محفوظ پریشر ریلیف چینلز ہیں ، جو انتہائی معاملات میں بھی آپریٹرز کی ذاتی حفاظت کو یقینی بناسکتے ہیں۔

Cobine کابینہ کو دو اقسام میں تقسیم کیا گیا ہے: فکسڈ یونٹ کا مجموعہ اور توسیع پذیر یونٹ کا مجموعہ۔

K KXRM6-12 کا سائز تمام منسلک موصل گیس کابینہ انسٹال کرنے کے لئے آسان ہے ، اور یہ تنگ جگہ اور ناقص ماحولیاتی حالات والی جگہوں کے لئے موزوں ہوسکتا ہے۔

canity کابینہ کو صارفین کی مختلف ضروریات کے مطابق برقی ، ریموٹ کنٹرول اور نگرانی کے آلات سے لیس کیا جاسکتا ہے۔

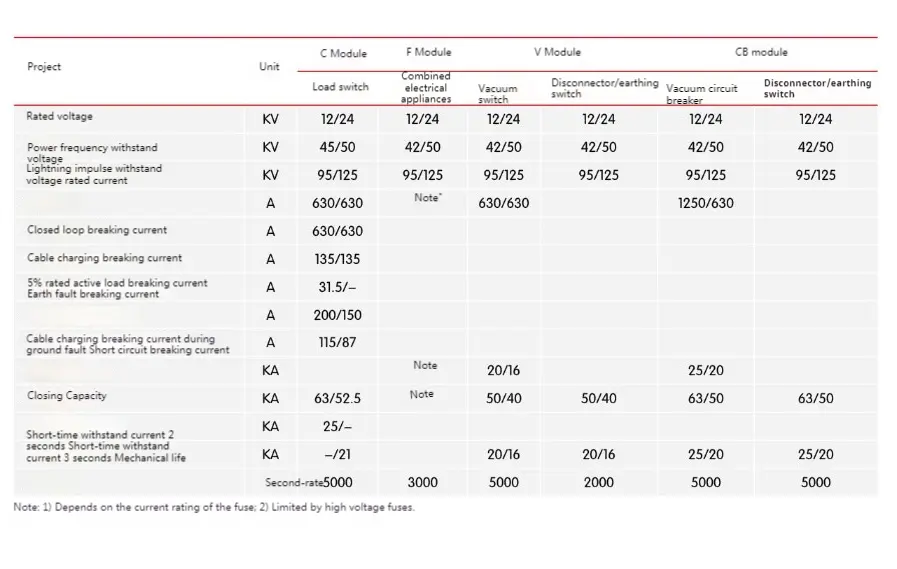

● تکنیکی پیرامیٹر

trans ٹرانسفارمر اور لائن پروٹیکشن

KXRM6-12 تمام منسلک موصل گیس کابینہ یونٹ کمبائن کی قسم دو ٹرانسفارمر پروٹیکشن موڈ فراہم کرتی ہے ، یعنی ، لوڈ سوئچ فیوز امتزاج اپریٹس اور ریلے کے تحفظ کے ساتھ سرکٹ بریکر۔

1. ٹرانسفارمر پروٹیکشن موجودہ محدود ہائی وولٹیج فیوز اور لوڈ سوئچ کا ایک مجموعہ ہے۔ فیوز روم یونٹ کے اگلے حصے میں واقع ایک علیحدہ مقفل دیوار کے پیچھے لگایا جائے گا۔ بوجھ سوئچ میں موسم بہار کی توانائی کے ذخیرہ کرنے کا طریقہ کار استعمال ہوتا ہے ، جسے فیوز اسٹرائیکر کے ذریعہ متحرک کیا جاسکتا ہے۔

2. فیوز کی تبدیلی کی سہولت کے ل the ، آپریٹنگ ہینڈل کو فیوز چیمبر کے اختتامی کور کو دور کرنے کے لئے استعمال کیا جاسکتا ہے۔ فیوز کا ٹرپنگ میکانزم پہلے سے پوزیشن میں ہے ، جو پورے نظام کی واٹر پروف کارکردگی کو یقینی بناتا ہے۔

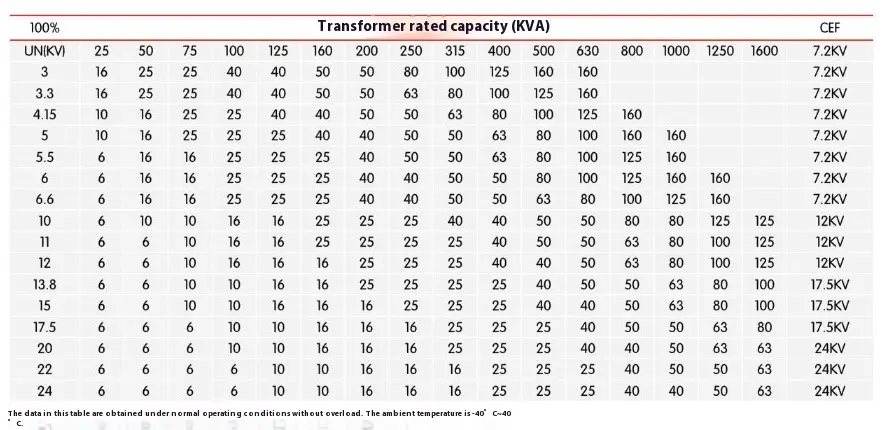

● فیوز اور ٹرانسفارمر موازنہ ٹیبل

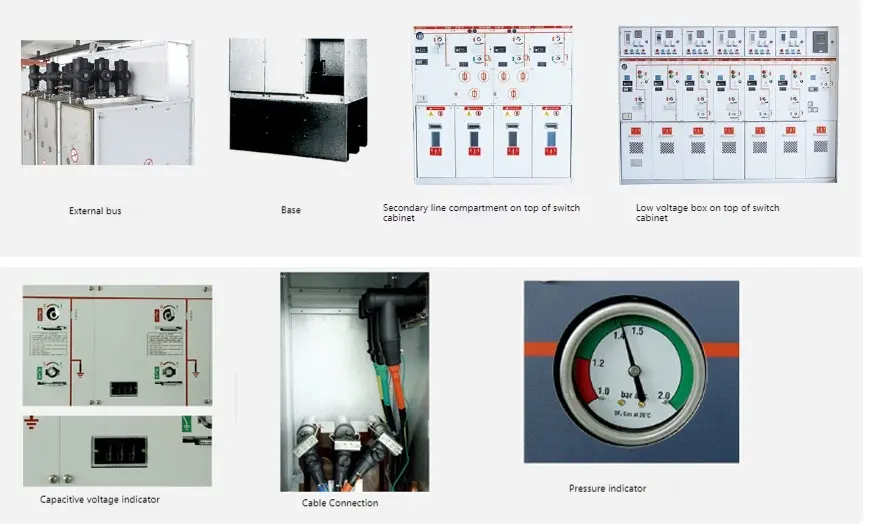

● اختیاری لوازمات

◆ معاون رابطہ

تمام بوجھ سوئچ اور سرکٹ توڑنے والے 2NO+2NC سے لیس ہوسکتے ہیں جس میں سوئچ پوزیشن کی نشاندہی ہوتی ہے۔ ٹرانسفارمر سوئچ اور سرکٹ بریکر پر ایک متوازی ٹرپ کنڈلی (AC یا DC) نصب کیا جاسکتا ہے ، اور کم وولٹیج کنٹرول جزو فرنٹ پینل کے پیچھے واقع ہے۔

◆ وولٹیج کا اشارہ

کیپسیٹیو وولٹیج اشارے سے پتہ چلتا ہے کہ آیا جھاڑی سے چارج کیا جاتا ہے یا نہیں ، اور اس پر ساکٹ جوہری مرحلے کے لئے استعمال کیا جاسکتا ہے۔

◆ شارٹ سرکٹ اور گراؤنڈ فالٹ اشارے

غلطی کی جگہ کی سہولت کے ل the ، کیبل سوئچ ماڈیول کو سادہ غلطی کا پتہ لگانے کے لئے شارٹ سرکٹ اور گراؤنڈنگ فالٹ اشارے سے لیس کیا جاسکتا ہے۔

◆ الیکٹرک آپریشن

یہ کیبل سوئچ یونٹ اور ٹرانسفارمر یونٹ کے دستی آپریشن میکانزم کے لئے ایک معیاری اسکیم ہے۔ آپ الیکٹرک آپریٹنگ میکانزم کو انسٹال کرنے کا بھی انتخاب کرسکتے ہیں۔ کیبل سوئچز ، ویکیوم سرکٹ توڑنے والے اور گراؤنڈنگ سوئچ سب سامنے والے پینل کے پیچھے واقع میکانزم کے ذریعہ چلتے ہیں۔ تمام سوئچز اور سرکٹ توڑنے والے آپریٹنگ ہینڈل (معیاری ترتیب) کے ذریعہ چلائے جاسکتے ہیں ، یا موٹر آپریٹنگ میکانزم (لوازمات) سے لیس ہوسکتے ہیں۔ تاہم ، گراؤنڈنگ سوئچ کو صرف دستی طور پر چلایا جاسکتا ہے ، اور غلطی کو بند کرنے کی صلاحیت کے ساتھ ایک طریقہ کار تشکیل دیا گیا ہے۔

◆ کیبلنگ

DIN47636 کے مطابق معیاری بشنگ انسٹال ہیں۔ تمام جھاڑیوں کی زمین سے ایک ہی اونچائی ہے اور کیبل روم کور پلیٹ کے ذریعہ محفوظ ہے۔ کچھ کور پلیٹوں کو گراؤنڈنگ سوئچ کے ساتھ آپس میں جوڑ دیا جاسکتا ہے ، اور ڈبل کیبل آنے والی لائنوں کے لئے خصوصی ڈبل کیبل روم کور پلیٹیں بھی استعمال کی جاسکتی ہیں۔

◆ دباؤ اشارے

عام طور پر دباؤ کے اشارے سے لیس ہوتا ہے ، جو دباؤ گیج کے ذریعہ تشکیل پایا جاتا ہے۔ اس کے علاوہ ، دباؤ میں کمی کی نشاندہی کرنے کے لئے بجلی کے رابطے فراہم کیے جاسکتے ہیں۔

◆ کلیدی لاک

سرکٹ توڑنے والوں ، لوڈ سوئچز اور گراؤنڈنگ سوئچ کے لئے کلیدی تالے انسٹال ہوسکتے ہیں۔ اس کو لاک انٹلاکنگ سیمی شیلٹر سے لیس کیا جاسکتا ہے ، جو سرکٹ بریکر ، بوجھ سوئچز اور گراؤنڈنگ سوئچ کے لئے موزوں ہے۔

◆ کوینچر

تمام رنگ نیٹ ورک یونٹ آرک گرفتاریوں سے لیس ہوسکتے ہیں۔ جب آرکسنگ اندر واقع ہوتی ہے تو ، آرک گرفتاریوں سے آنے والی جھاڑی پر خود بخود بند ہوجائے گا ، بشمول ڈی ، ڈی اور وی ماڈیولز ، اور تمام کیبل ماڈیول آرک گرفتاری سے لیس ہوسکتے ہیں۔ انہیں لازمی طور پر یونٹ کے ساتھ آرڈر کرنا چاہئے اور اسے تبدیل نہیں کرسکتے ہیں۔ آرک بجھانے والے کی کارروائی کا اس طریقہ کار سے اشارہ کیا جاسکتا ہے ، اور ایس ایف 6 کابینہ میں برقی رابطے فرنٹ پینل کے پیچھے ٹرمینل سے منسلک ہیں۔

● پروگرام کی تفصیل

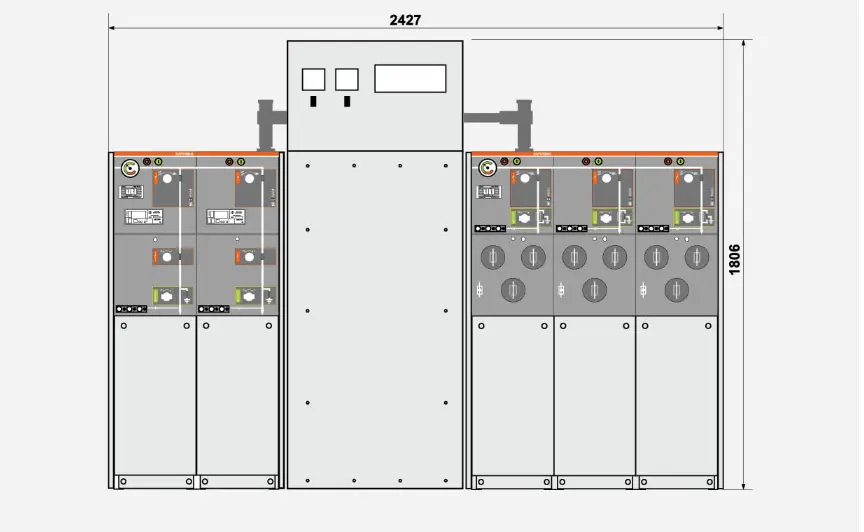

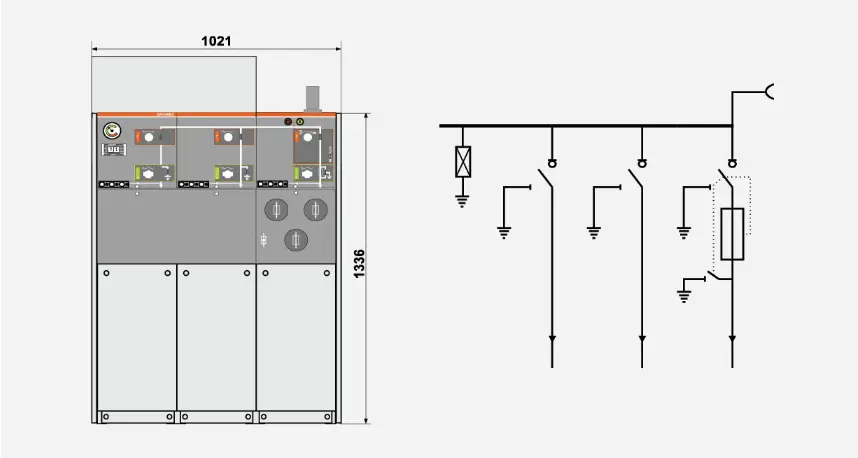

◆ اسکیم 1 SA+CCF+

بس میں بجلی کے آریسٹر انسٹال کریں اور توسیع کے ل stay چھوڑ دیں۔

نوٹ: سوئچ یونٹوں کی تعداد 3 سے کم نہیں ہوگی۔

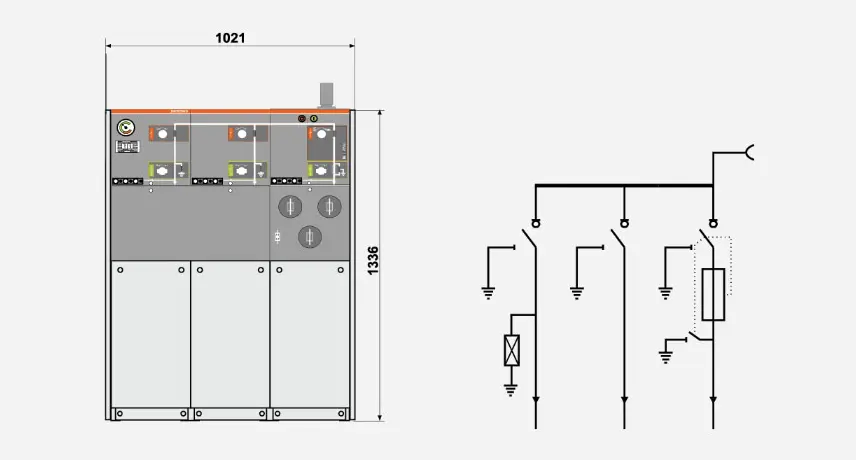

◆ اسکیم 2 سی سی ایف+

آنے والی لائن اور ریزرو توسیع میں آسمانی بجلی کا اریسٹر انسٹال کریں۔

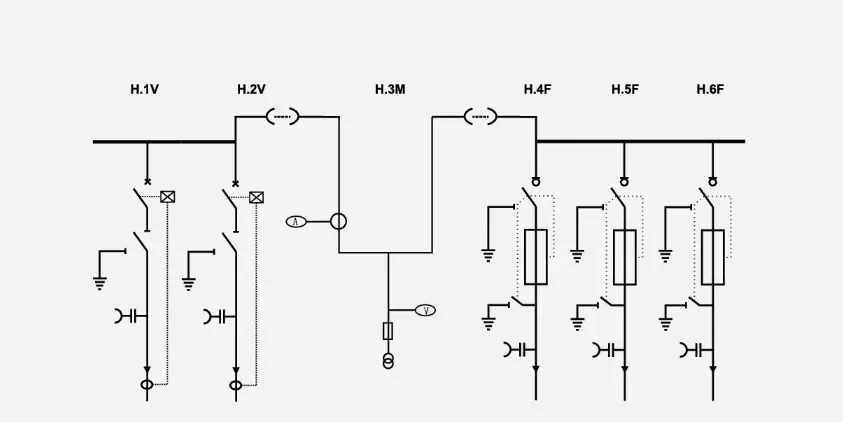

◆ اسکیم 3 ڈبلیو+ایم+ایف ایف ایف

ہائی پریشر سائیڈ کا حساب کتاب
