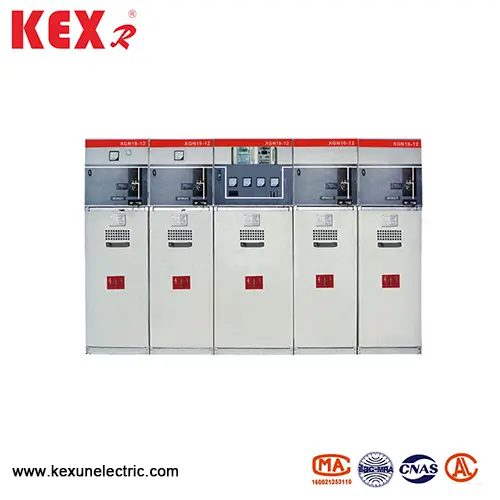

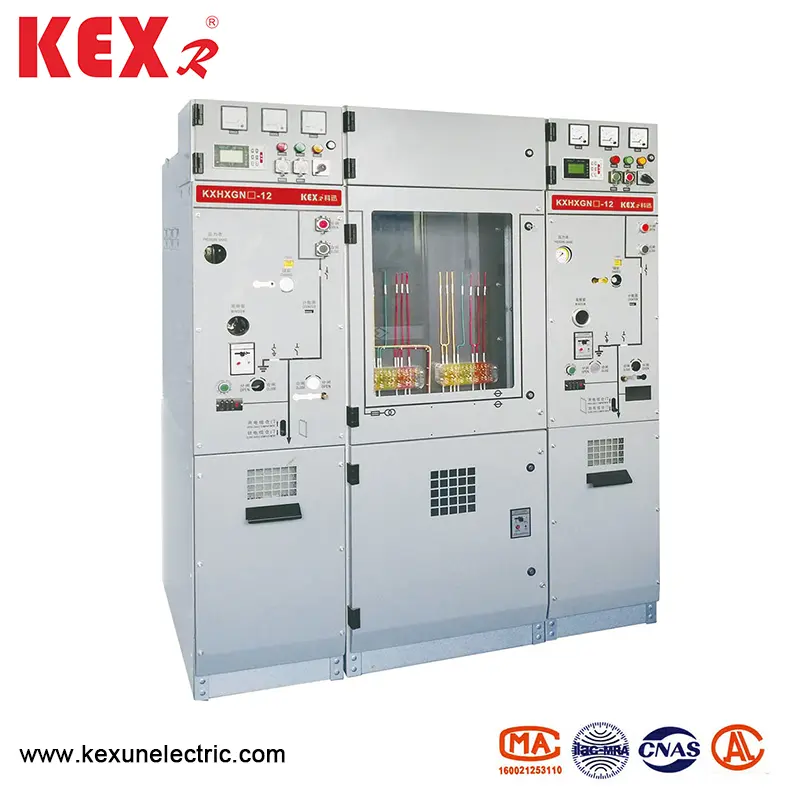

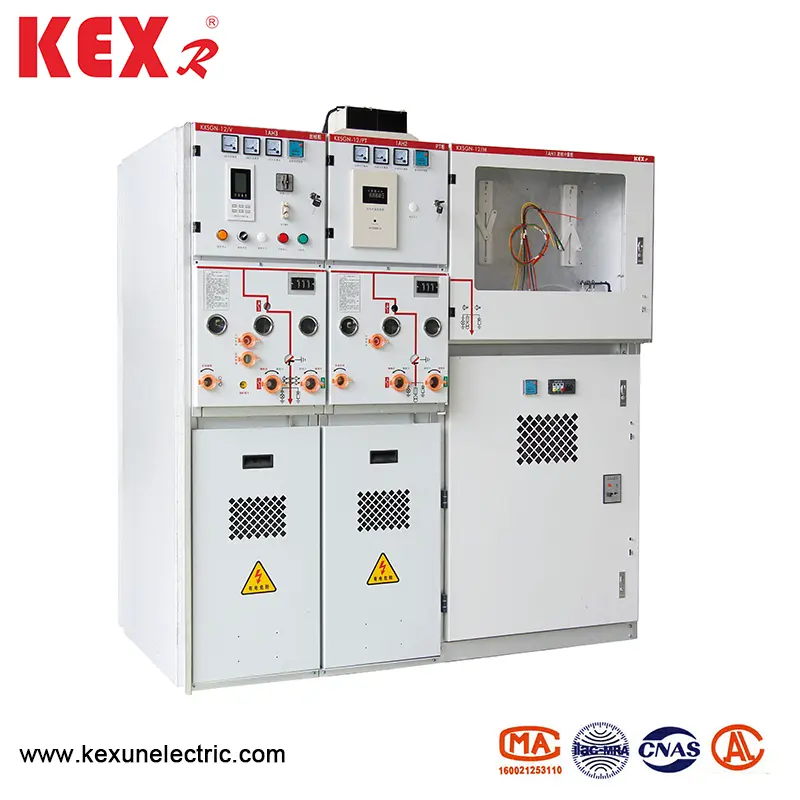

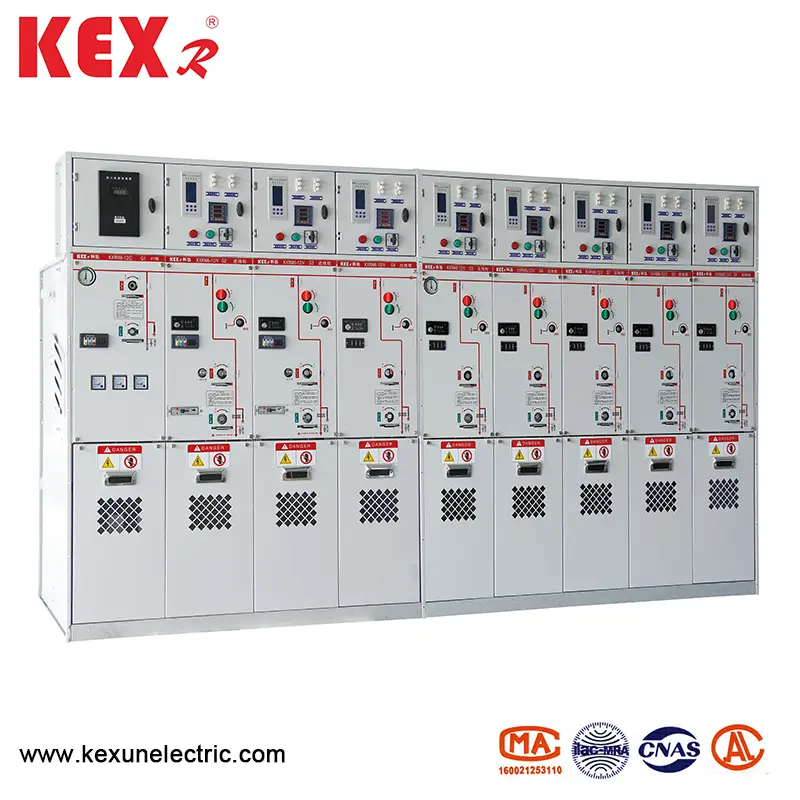

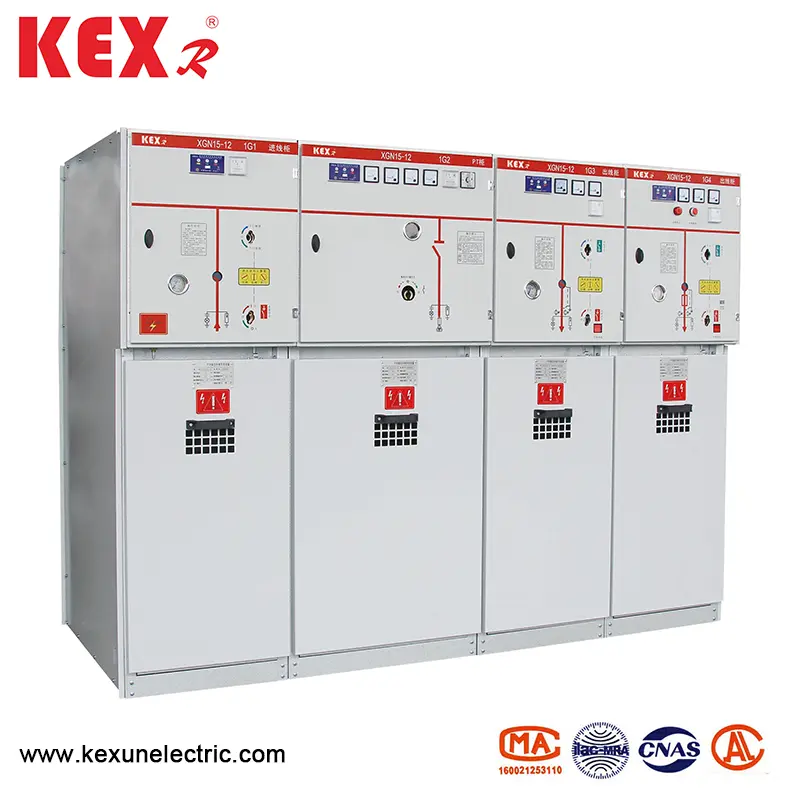

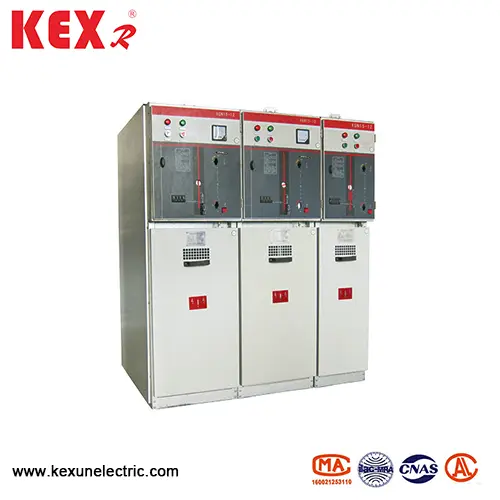

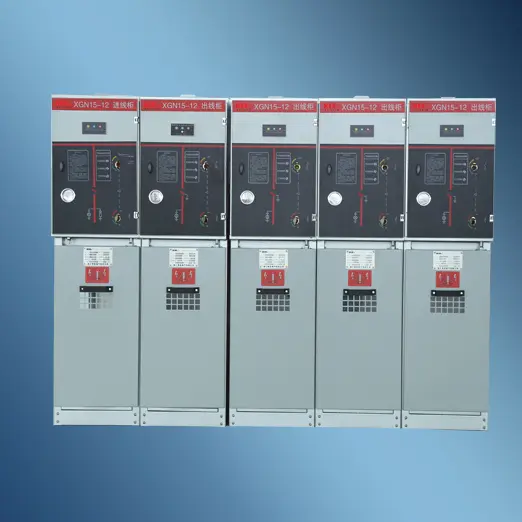

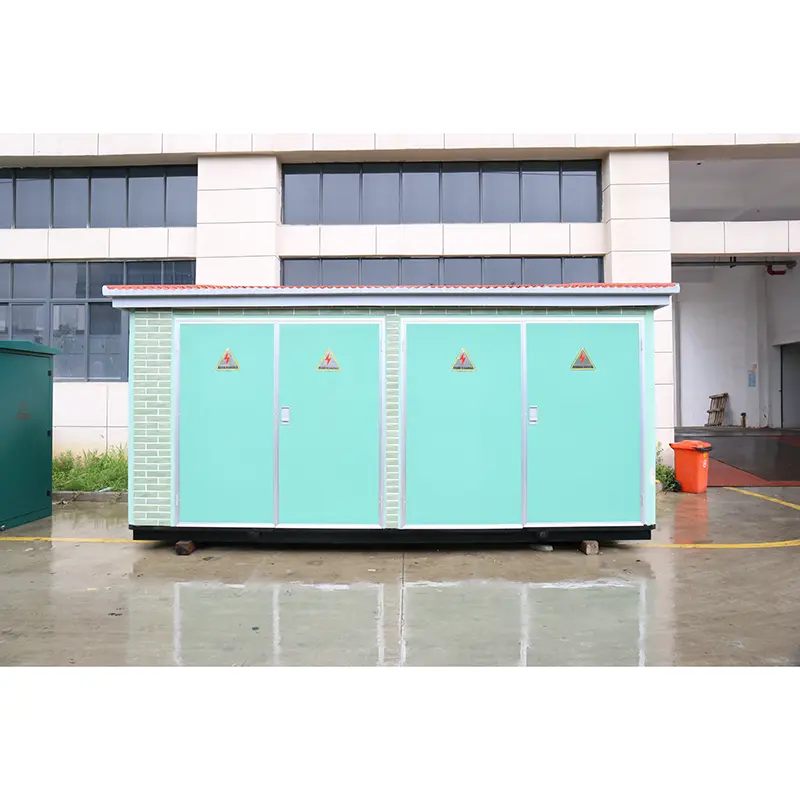

ہیکسفلوورائڈ رنگ مین یونٹ

● مین ایپلی کیشن

XGN15-12 ٹائپ ہیکسفلوورائڈ رنگ مین یونٹ AC 50Hz اور 12KV پاور سسٹم کے لئے موزوں ہے ، جو صنعتی اور سول کیبل رنگ نیٹ ورکس اور بجلی کی فراہمی کے ٹرمینل پروجیکٹس میں بڑے پیمانے پر استعمال ہوتا ہے ، خاص طور پر شہری رہائشی علاقوں ، چھوٹے ثانوی سب اسٹیشنوں ، سوئچنگ اسٹیشنز ، صنعتی اور کان کنی کے کاروباری اداروں ، شاپنگ مالز ، سب ویز ، سب ویز۔

use استعمال کی شرائط

▶ اونچائی: ≤ 1000 میٹر۔ (اگر خصوصی تقاضے ہیں تو ، براہ کرم آرڈر دیتے وقت ان کی نشاندہی کریں)

▶ ماحول کا درجہ حرارت: -25 ~ 40 ℃

daily اوسطا رشتہ دار نمی ： ≤95 ٪

monthly اوسطا ماہانہ نسبتا نمی que ≤90 ٪ ؛

▶ شاک مزاحمت کی ڈگری ： 8 ڈگری

v پرتشدد کمپن ، اثر ، آگ ، کیمیائی سنکنرن اور دھماکے سے پاک مقامات۔

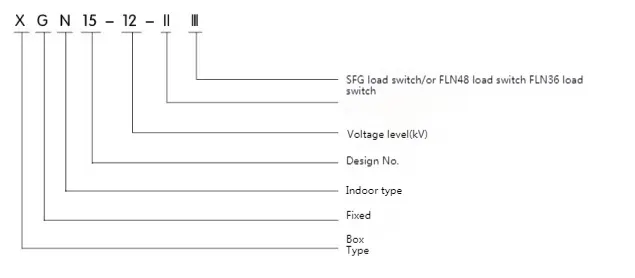

● ماڈل اور معنی

● معیارات ملیں

XGN15-12 ٹائپ ہیکسفلوورائڈ رنگ مین یونٹ مندرجہ ذیل معیارات کو پورا کریں:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● تکنیکی پیرامیٹرز اور جہت

load بوجھ سوئچ کابینہ کے ساخت اور بنیادی اجزاء

◆ XGN15-12 قسم ہیکسفلوورائڈ رنگ مین یونٹ ڈھانچہ: بس روم+لوڈ سوئچ کیبل روم+آپریٹنگ میکانزم+انٹر لاکنگ میکانزم اور کم وولٹیج کنٹرول روم

◆ لوڈ سوئچ

سوئچ روم میں تھری اسٹیشن لوڈ سوئچ انسٹال ہے۔ بوجھ سوئچ کا شیل ایپوسی رال سے بنا ہے اور سلفر ہیکسفلوورائڈ (ایس ایف) سے بھرا ہوا ہے۔ ) گیس ایک موصل میڈیم ہے ، اور گاہک کی ضروریات کے مطابق سوئچ روم میں SF انسٹال کیا جاسکتا ہے۔ الارم سے رابطہ کے ساتھ گیس کثافت میٹر یا گیس کثافت میٹر۔

◆ کیبل روم

لوڈ سوئچ کابینہ میں کافی کیبل روم ہے ، جو بنیادی طور پر کیبل کنکشن کے لئے استعمال ہوتا ہے ، تاکہ سنگل کور یا تین کور کیبلز کو آسان غیر منقولہ کیبل ہیڈز کے ذریعہ منسلک کیا جاسکے ، اور ایک ہی وقت میں ، بجلی کے آئریسٹر ، موجودہ ٹرانسفارمر ، لوئر گراؤنڈنگ سوئچ اور دیگر عناصر کو لیمپل اسپیس میں انسٹال کیا جاسکتا ہے۔ معیاری ڈیزائن کے مطابق ، الماری کے دروازے میں مشاہدہ ونڈو اور سیفٹی انٹلاک ڈیوائس ہے ، اور کیبل روم کی نیچے والی پلیٹ مناسب سائز کے سپورٹ فریم کے ساتھ سگ ماہی کور اور کیبل کلیمپ سے لیس ہے۔ کیبل کے کمرے کے نیچے پلیٹ اور سامنے والے دروازے کے فریم کو کیبل کی تنصیب کی سہولت کے ل have ہٹایا جاسکتا ہے۔

mechaning گوندھنے کا طریقہ کار ، انٹلاکنگ میکانزم اور کم دباؤ کنٹرول روم

انٹلاک کے ساتھ کم وولٹیج روم ایک ہی وقت میں کنٹرول پینل کا کردار ادا کرتا ہے۔ کم وولٹیج چیمبر موسم بہار کے آپریٹنگ میکانزم سے لیس ہے جس میں پوزیشن اشارے ، مکینیکل انٹلاک اور ڈیوائس ہے ، اور اس میں معاون رابطوں ، ٹرپنگ کنڈلی ، ہنگامی ٹرپنگ میکانزم ، کیپسیٹو براہ راست ڈسپلے ، کلیدی لاک اور الیکٹرک آپریٹنگ ڈیوائس سے بھی لیس کیا جاسکتا ہے۔ ایک ہی وقت میں ، کم وولٹیج چیمبر میں جگہ بھی کنٹرول سرکٹ ، ماپنے والے آلے اور حفاظتی ریلے سے لیس ہوسکتی ہے۔ 750 ملی میٹر چوڑی کابینہ میں دو ایک جیسی کم وولٹیج چیمبر ہیں ، جو زیادہ لوازمات سے لیس ہوسکتے ہیں۔ پوری XGN15 سوئچ کابینہ کو دو حصوں میں تقسیم کیا جاسکتا ہے ، کابینہ کے اوپری حصے میں بس روم ، بوجھ سوئچ ، آپریٹنگ میکانزم اور کم وولٹیج روم شامل ہے ، جو نچلے کیبل روم سے الگ ہے۔ لہذا ، اوپری یونٹ میں نصب سامان محفوظ طریقے سے اور آسانی سے بہتر اور اصلاح کی جاسکتی ہے ، اور پوری اوپری یونٹ کو تبدیل کیا جاسکتا ہے۔

◆ بس روم

بس روم کابینہ کے اوپری حصے میں ترتیب دیا گیا ہے۔ بس روم میں ، مرکزی بسیں ایک دوسرے کے ساتھ جڑی ہوتی ہیں اور سوئچ کیبینٹوں کی پوری قطار میں چلتی ہیں

x xgn15-12 کے بنیادی اجزاء ہیکسفلوورائڈ رنگ مین یونٹ ٹائپ کریں

▶ FLN36 سوئچ کمپنی کے ذریعہ غیر ملکی ٹکنالوجی متعارف کروا کر اور گھریلو بجلی کے نظام کی ضروریات کے مطابق تیار کیا جاتا ہے۔

Load لوڈ سوئچ میں تین ریاستیں ہیں: بند ، کھولنا اور گراؤنڈنگ۔ بوجھ سوئچ کے متحرک اور مستحکم رابطے کو کمک ڈھانچے ، اور ایس ایف کے ساتھ ڈائی کاسٹنگ ایپوسی رال شیل میں رکھا گیا ہے۔ گیس آرک بجھانے والا میڈیم ہے ، اور ہوا کا دباؤ 14 بار ہے۔ ہر بوجھ سوئچ پر مہر لگا دی جاتی ہے اور بحالی سے پاک ہوتا ہے ، اور بیرومیٹر کو الگ سے منتخب کیا جاسکتا ہے۔ رنگ نیٹ ورک کابینہ میں لوڈ سوئچ کا عام تنصیب کا طریقہ یہ ہے کہ کیبل روم اور بس روم کے مابین اسٹیل کی تقسیم اور اسے افقی طور پر انسٹال کریں۔ یہ تنصیب کا طریقہ آپریشن اور دیکھ بھال کے ل safety حفاظت کی سخت ترین ضروریات کو پورا کرنے کے لئے کیبل روم سے بس روم کو الگ کرتا ہے۔ اگر آرک کے اندر موجود ہوتا ہے تو ، بوجھ سوئچ شیل کے پچھلے حصے میں ایک ساختی کمزور نقطہ ہوتا ہے ، جسے دھویا جائے گا ، اور پھر کابینہ پر آرک ڈسچارج والو کو دھویا جائے گا اور کابینہ کے باہر دباؤ ہوا کے بہاؤ کی رہنمائی ہوگی۔

Load لوڈ سوئچ میں دو آپریٹنگ میکانزم ہیں ： سنگل اسپرنگ آپریٹنگ میکانزم (کے ٹائپ) اور ڈبل اسپرنگ آپریٹنگ میکانزم (A- قسم) ، بجلی کے طریقہ کار کو ریموٹ الیکٹرک کنٹرول کا احساس کرنے کے لئے مذکورہ دو قسم کے آپریٹنگ میکانزم میں شامل کیا جاسکتا ہے۔
