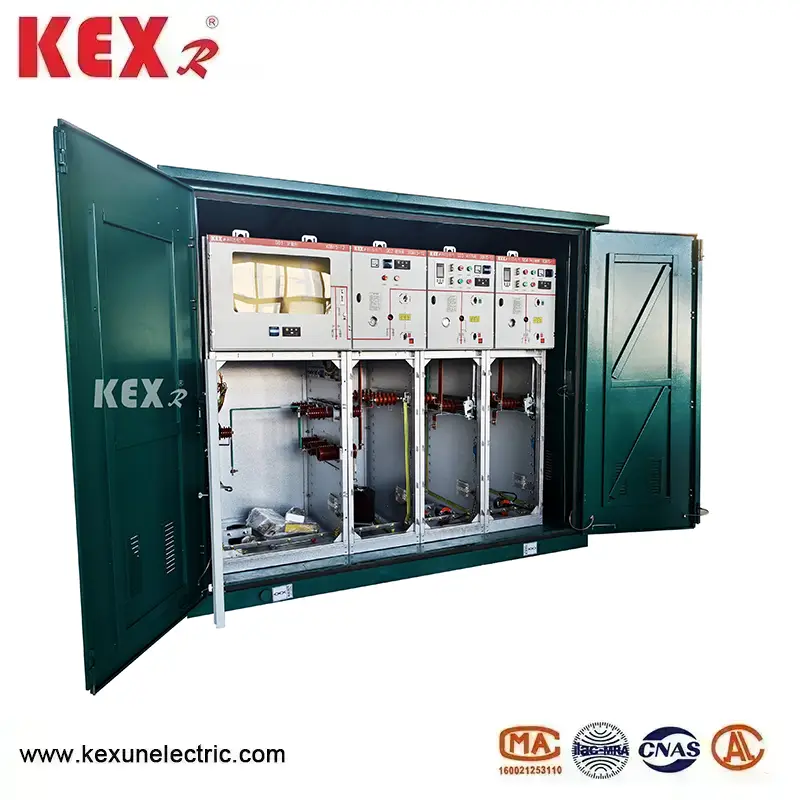

SF6 رنگ مین یونٹ کابینہ

● اجزاء

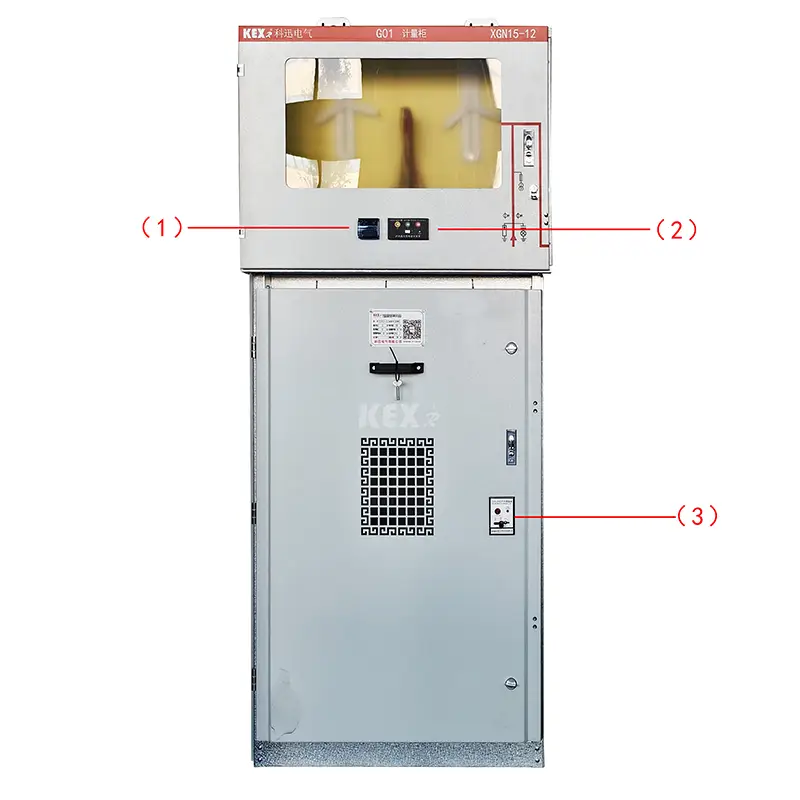

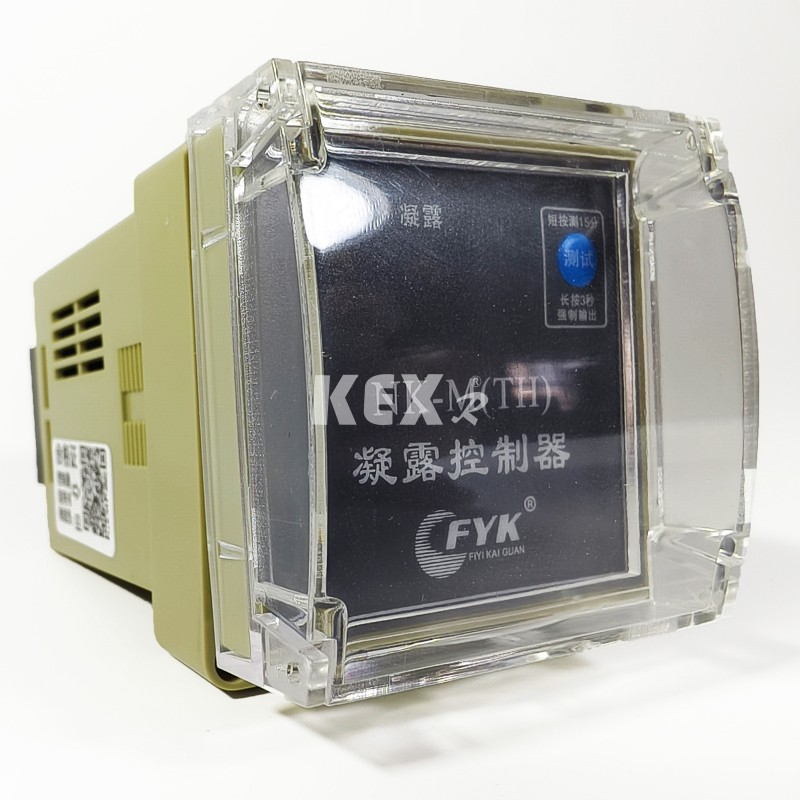

1. کنڈینسیشن کنٹرولر

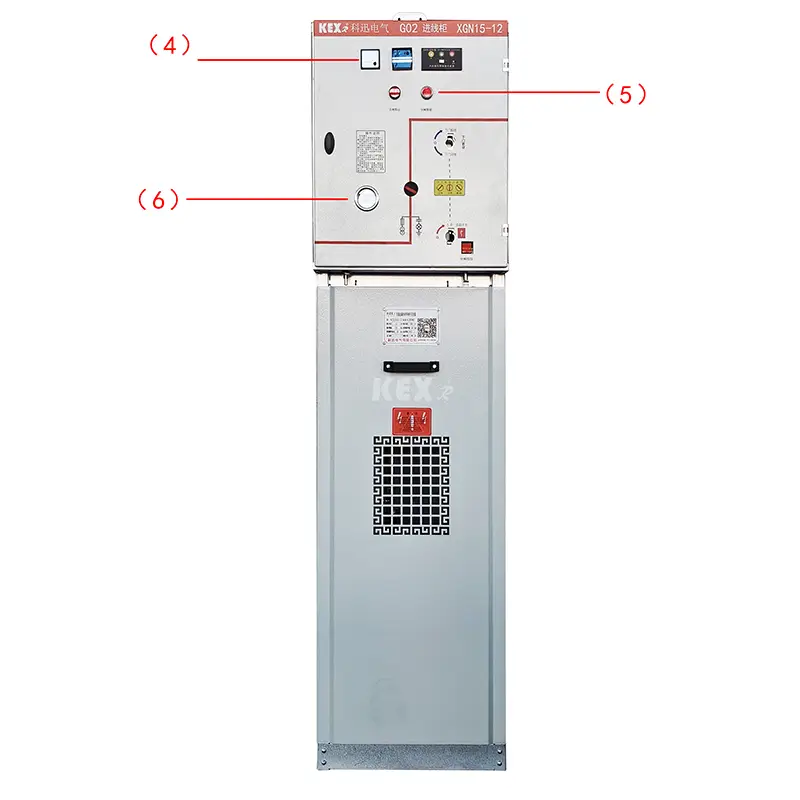

2. چارج شدہ ڈسپلے

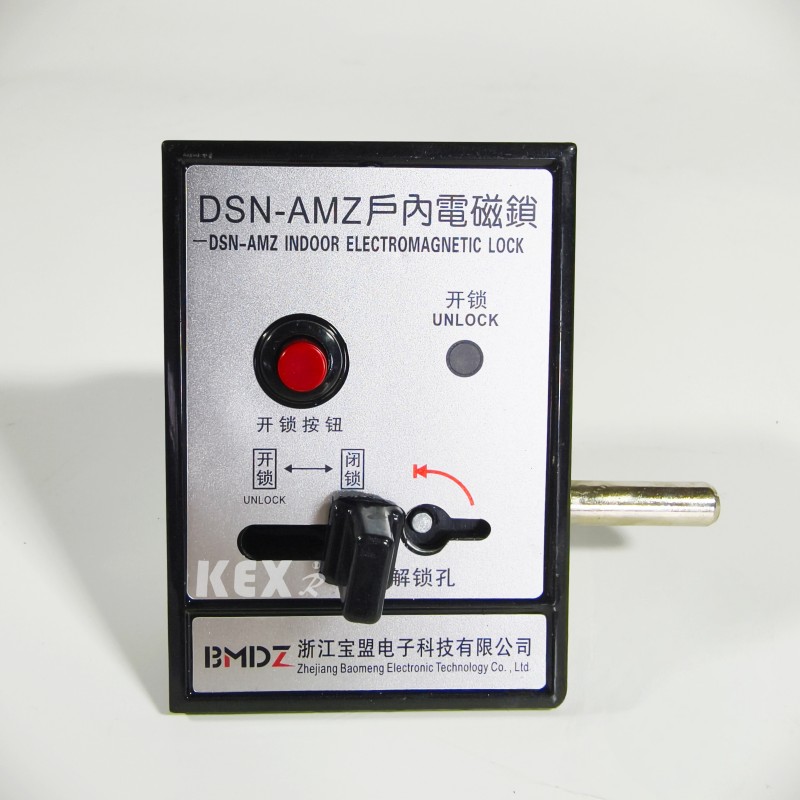

3.انڈور برقی مقناطیسی تالا

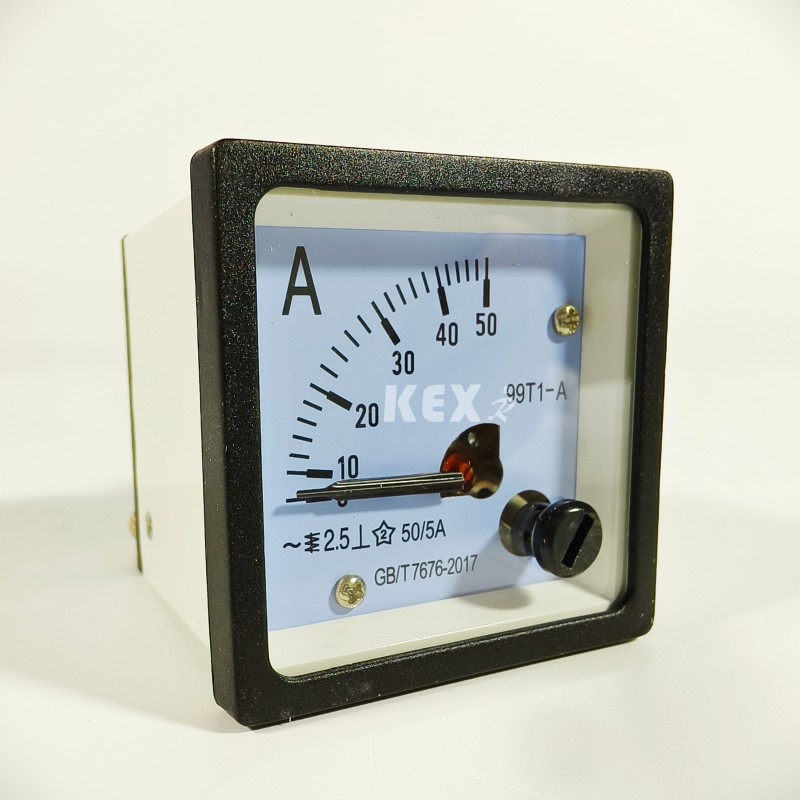

4. Ammeter

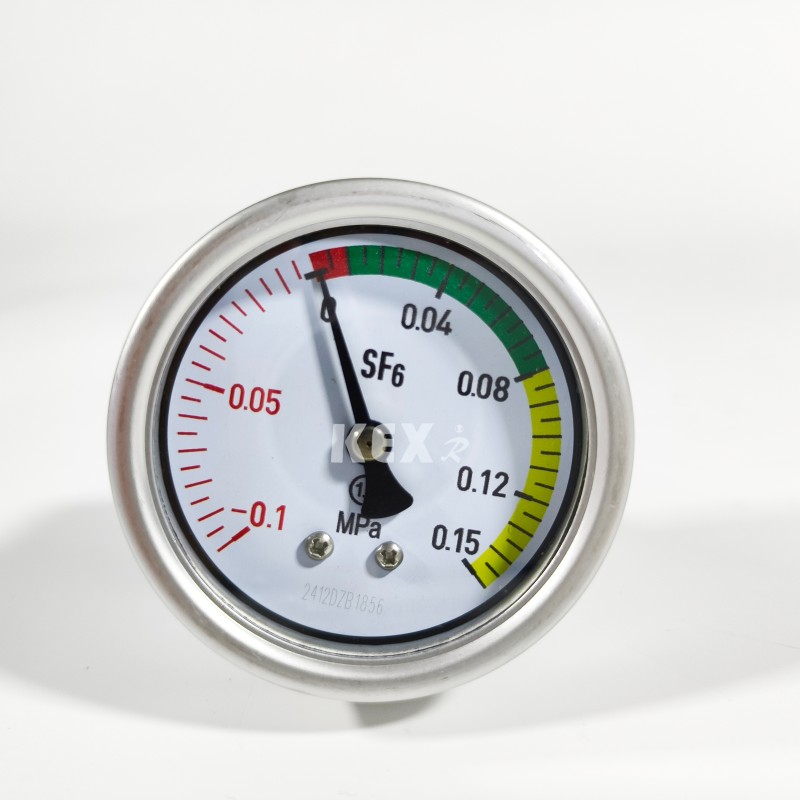

6.بیرومیٹر

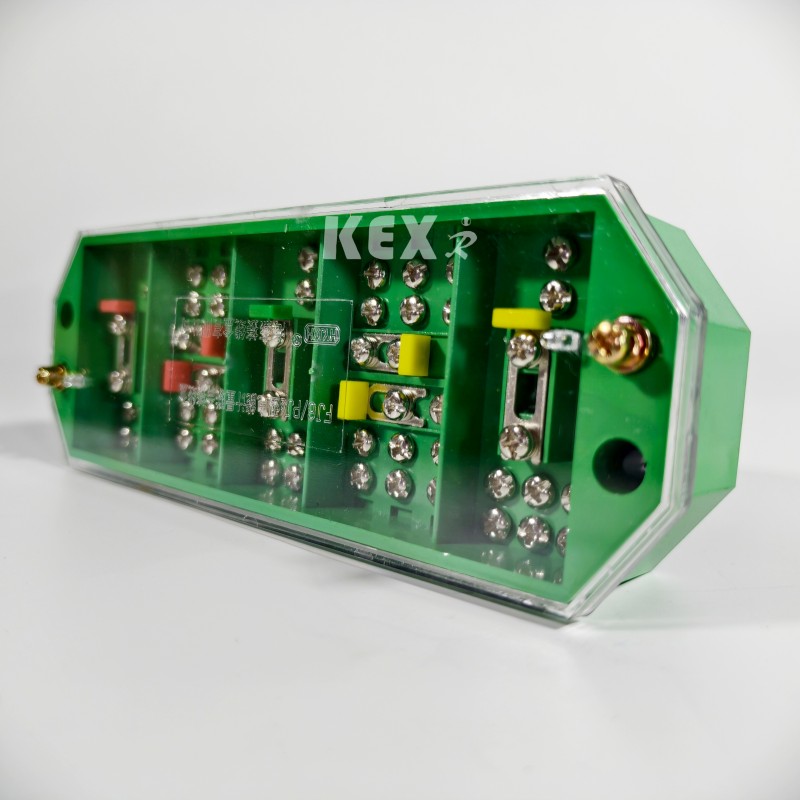

7. 3 فیز 3 وائر الیکٹریکل کنیکٹر

8. ٹرانسمیٹر

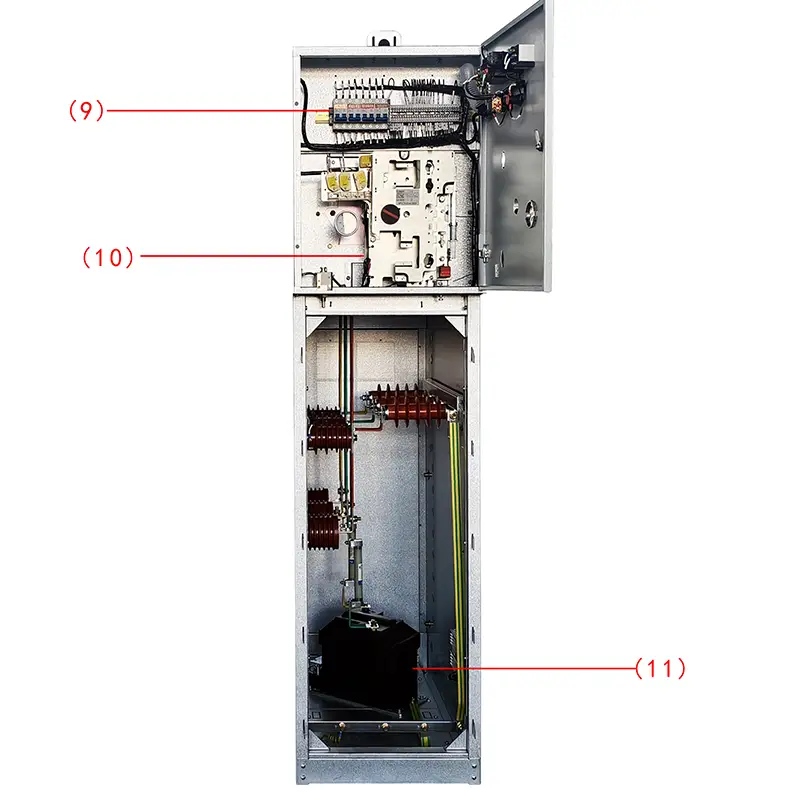

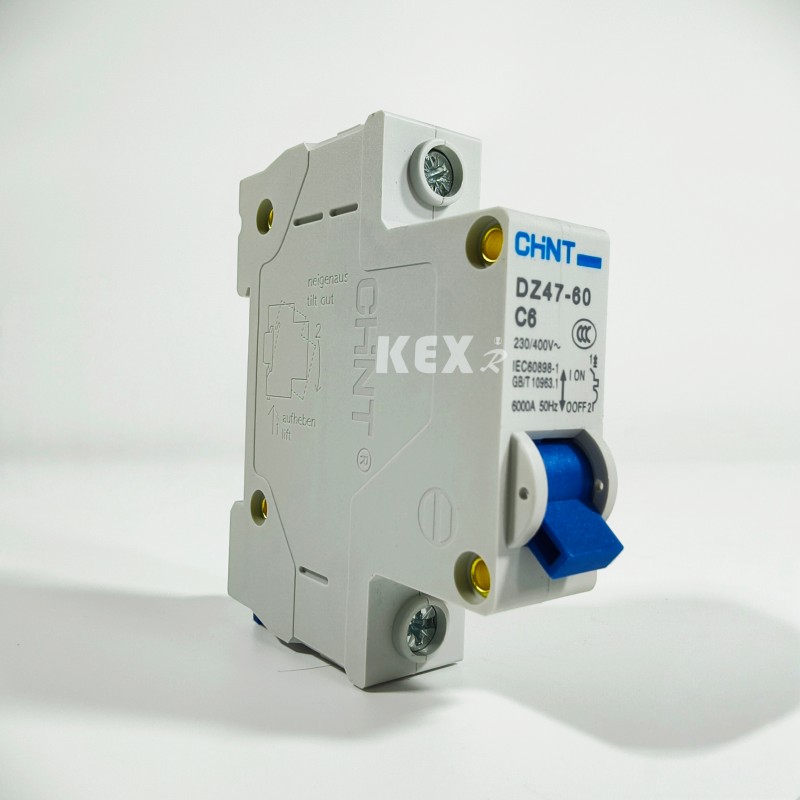

9. ایم سی بی

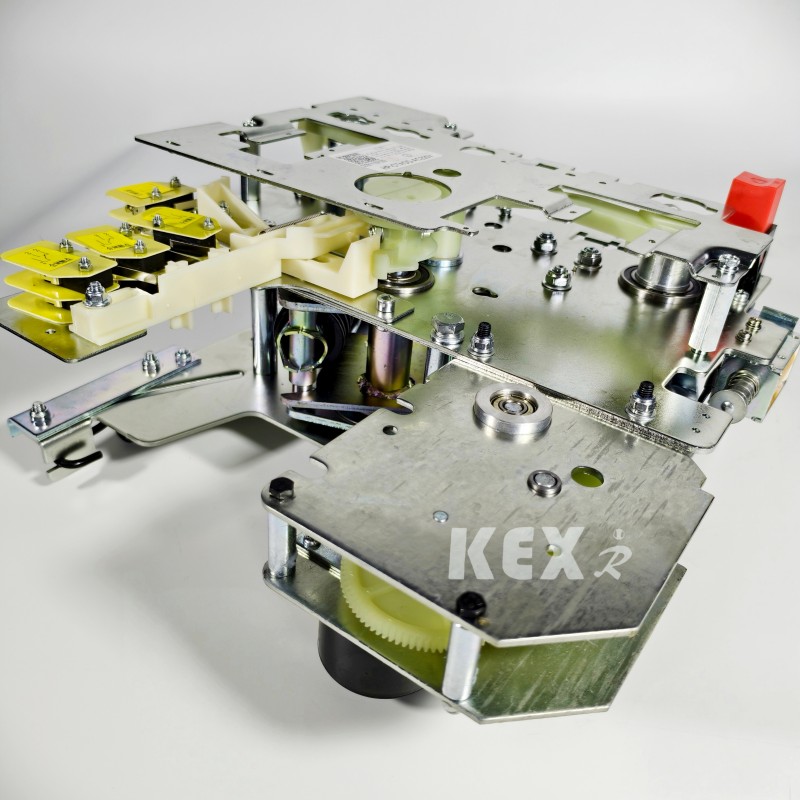

10. آپریٹنگ میکانزم

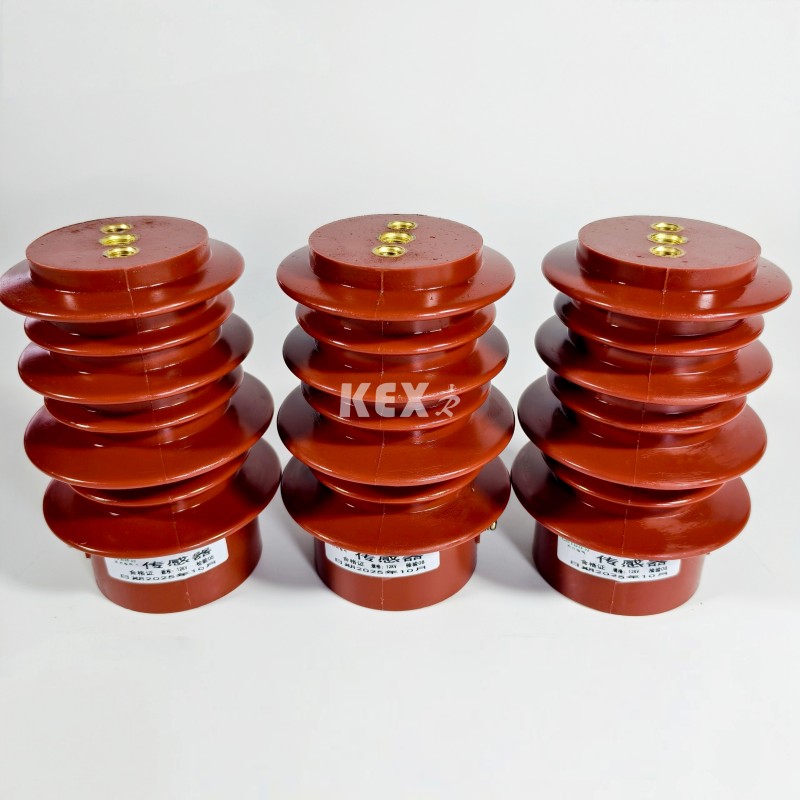

11.VT

● شرائط کا استعمال

XGN15-12 قسم کا ماڈیولر SF6 رنگ مین یونٹ کیبنٹ ایک نئی نسل کا کمپیکٹ اور قابل توسیع دھاتی بند سوئچ گیئر ہے جس میں سلفر ہیکسا فلورائیڈ سوئچ مین سوئچ اور پوری کابینہ کے لیے ہوا کی موصلیت ہے۔ اس میں سادہ ساخت، لچکدار آپریشن، قابل اعتماد انٹر لاک اور آسان تنصیب کی خصوصیات ہیں، اور مختلف ایپلی کیشنز اور صارف کی مختلف ضروریات کے لیے تسلی بخش تکنیکی حل فراہم کر سکتے ہیں۔ یہ سینسنگ ٹیکنالوجی اور جدید ترین حفاظتی ریلے کے علاوہ جدید تکنیکی کارکردگی اور ہلکی اور لچکدار اسمبلی اسکیم کو اپناتا ہے، جو مارکیٹ کی بدلتی ہوئی ضروریات کو پوری طرح پورا کر سکتی ہے۔

XGN15-12 SF6 رنگ مین یونٹ کیبنٹ کے مین سوئچز بالترتیب FLN36 اور FLN48 کو اپناتے ہیں، SF6 لوڈ سوئچز اور ABB اصل SFG، اور ABB اصل VD4/S، HD4/S سرکٹ بریکرز اور VS1 سرکٹ بریکرز کو بھی صارفین کی ضروریات کے مطابق لیس کیا جا سکتا ہے۔

● کام کا ماحول

◆ اونچائی≤1000m

◆ محیط درجہ حرارت -25~40℃

◆ اوسط روزانہ رشتہ دار نمی 95% سے زیادہ نہیں ہے؛ اوسط ماہانہ رشتہ دار نمی 90٪ سے زیادہ نہیں ہے؛

◆ زلزلہ کی صلاحیت: 8 ڈگری؛

◆ کوئی پرتشدد کمپن اور اثر نہیں، اور آگ، کیمیائی سنکنرن اور دھماکے کے خطرات والی جگہیں۔

● اسٹیڈارڈز

XGN15-12 ماڈیولر SF6 رنگ مین یونٹ کیبنٹ ذیل کے معیارات پر پورا اترتا ہے

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 ·GB3804 ·GB3906 ·GB11022

●XGN15-12 قسم کے ماڈیولر SF6 رنگ مین یونٹ کیبنٹ کا تکنیکی پیرامیٹر ٹیبل

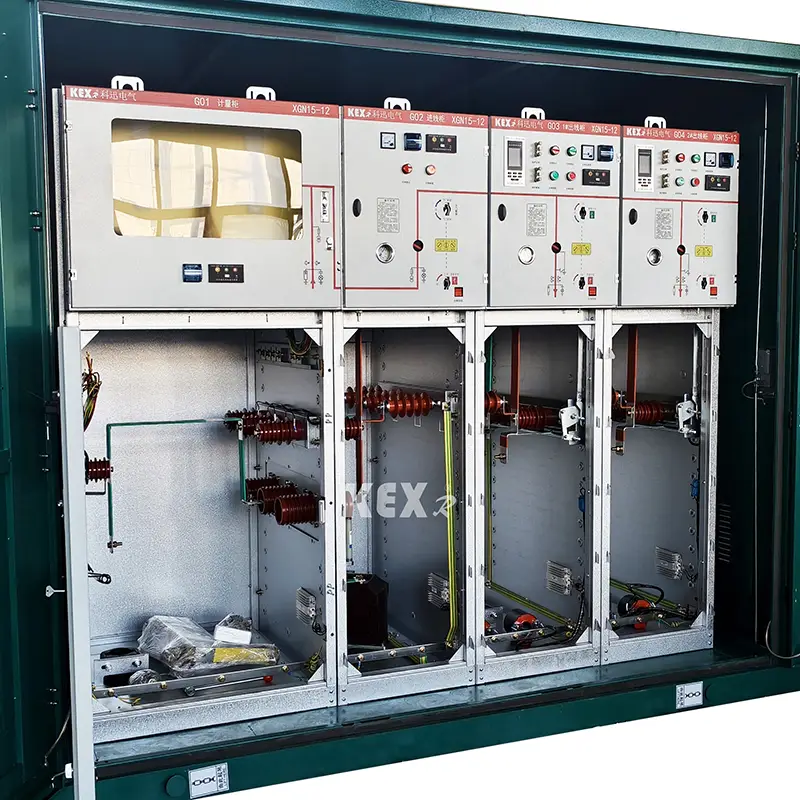

● XGN15-12 قسم کی ماڈیولر SF6 رنگ مین یونٹ کیبنٹ کی ساخت

◆ بس بار روم: لوڈ سوئچ

سوئچ روم میں تین اسٹیشنوں والا لوڈ سوئچ نصب ہے۔ لوڈ سوئچ کا شیل ایپوکسی رال سے بنا ہے اور سلفر ہیکسا فلورائیڈ (SF6) سے بھرا ہوا ہے گیس ایک موصلیت کا ذریعہ ہے، اور S6F کو گاہک کی ضروریات کے مطابق سوئچ روم میں نصب کیا جا سکتا ہے۔ الارم کے رابطے کے ساتھ گیس کثافت میٹر یا گیس کثافت میٹر۔

◆ کیبل روم: آپریٹنگ میکانزم، انٹر لاکنگ میکانزم اور کم وولٹیج کنٹرول روم۔

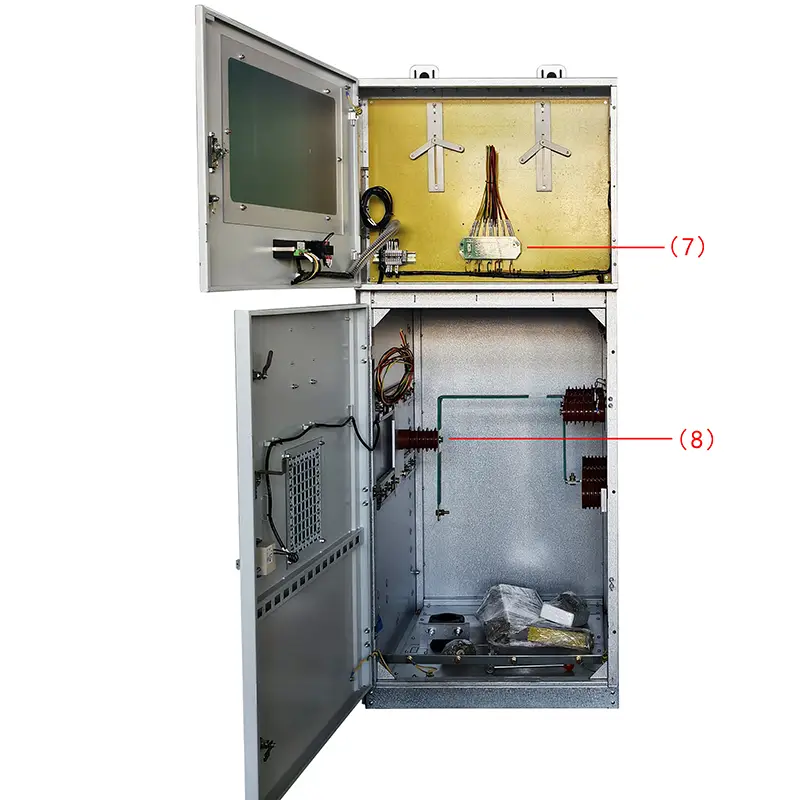

لوڈ سوئچ کیبنٹ میں کافی کیبل روم ہے، جو بنیادی طور پر کیبل کنکشن کے لیے استعمال ہوتا ہے، تاکہ سنگل کور یا تھری کور کیبلز کو سادہ غیر شیلڈ کیبل ہیڈز کے ذریعے جوڑا جا سکے، اور ساتھ ہی، لائٹننگ گرفتار کرنے والا، کرنٹ ٹرانسفارمر، لوئر گراؤنڈنگ سوئچ اور دیگر عناصر کو کافی جگہ پر نصب کیا جا سکتا ہے۔ معیاری ڈیزائن کے مطابق الماری کے دروازے میں آبزرویشن ونڈو اور سیفٹی انٹر لاک ڈیوائس ہے، اور کیبل روم کی نچلی پلیٹ سیلنگ کور اور مناسب سائز کے سپورٹ فریم کے ساتھ کیبل کلیمپ سے لیس ہے۔ کیبل کی تنصیب کی سہولت کے لیے کیبل روم کے نیچے کی پلیٹ اور سامنے کے دروازے کے فریم کو ہٹایا جا سکتا ہے۔

◆ گوندھنے کا طریقہ کار، انٹر لاکنگ میکانزم اور کم پریشر کنٹرول روم

کم وولٹیج والا چیمبر انٹر لاک کے ساتھ ایک ہی وقت میں کنٹرول پینل کا کردار ادا کرتا ہے۔ کم وولٹیج چیمبر پوزیشن انڈیکیٹر، مکینیکل انٹر لاک اور ڈیوائس کے ساتھ اسپرنگ آپریٹنگ میکانزم سے لیس ہے، اور اس میں معاون رابطوں، ٹرپنگ کوائل، ایمرجنسی ٹرپنگ میکانزم، کیپسیٹیو لائیو ڈسپلے، کی لاک اور الیکٹرک آپریٹنگ ڈیوائس سے بھی لیس کیا جا سکتا ہے۔ ایک ہی وقت میں، کم وولٹیج کے چیمبر میں جگہ کو کنٹرول سرکٹ، پیمائش کے آلے اور حفاظتی ریلے سے بھی لیس کیا جا سکتا ہے۔ 750 ملی میٹر چوڑی کابینہ میں دو ایک جیسے کم وولٹیج چیمبر ہیں، جو مزید لوازمات سے لیس ہوسکتے ہیں۔ پوری XGN15 سوئچ کیبنٹ کو دو حصوں میں تقسیم کیا جا سکتا ہے، کابینہ کے اوپری حصے میں بس روم، لوڈ سوئچ، آپریٹنگ میکانزم اور کم وولٹیج والا کمرہ شامل ہے، جو نچلے کیبل والے کمرے سے الگ ہے۔ لہذا، اوپری یونٹ میں نصب آلات کو محفوظ طریقے سے اور آسانی سے مرمت اور اصلاح کی جا سکتی ہے، اور پورے اوپری یونٹ کو تبدیل کیا جا سکتا ہے۔

◆ بس بار کا کمرہ

بس بار روم کابینہ کے اوپری حصے میں ترتیب دیا گیا ہے۔ بس روم میں، مرکزی بسیں آپس میں جڑی ہوتی ہیں اور سوئچ گیئر کی پوری قطار میں چلتی ہیں۔

● XGN15-12 قسم کے ماڈیولر SF6 رنگ مین یونٹ کیبنٹ کے بنیادی اجزاء

▶FLN36 قسم SF6 لوڈ سوئچ غیر ملکی ٹیکنالوجی کو متعارف کراتے ہوئے اور گھریلو پاور سسٹم کی ضروریات کے مطابق کمپنی کے لیے تیار اور تیار کیا گیا ہے، اس کی تین کام کرنے والی حالتیں ہیں: بند کرنا، کھولنا اور گراؤنڈ کرنا

▶ لوڈ سوئچ کے متحرک اور جامد رابطوں کو مضبوط ڈھانچے کے ساتھ ڈائی کاسٹنگ ایپوکسی رال شیل میں رکھا گیا ہے، SF6 گیس کو آرک بجھانے والے میڈیم کے طور پر استعمال کیا جاتا ہے، اور ہوا کا دباؤ 14 بار ہے۔ ہر لوڈ سوئچ سیل اور دیکھ بھال سے پاک ہے، اور بیرومیٹر کو الگ سے منتخب کیا جا سکتا ہے۔ لوڈ سوئچ کی تنصیب کا طریقہ یہ ہے کہ کیبل روم اور بس روم کے درمیان ایک اسٹیل پارٹیشن لگانا، اور آپریشن اور دیکھ بھال کے لیے انتہائی سخت حفاظتی تقاضوں کو پورا کرنے کے لیے اسے افقی طور پر انسٹال کرنا ہے۔ اگر اندر آرکنگ ہوتی ہے تو، لوڈ سوئچ شیل کے پیچھے ایک ساختی کمزور نقطہ ہے، جو دھویا جائے گا، اور پھر کیبنٹ پر موجود آرک ڈسچارج والو کو دھو دیا جائے گا تاکہ کیبنٹ کے باہر زیادہ دباؤ والے ہوا کے بہاؤ کی رہنمائی کی جاسکے۔

▶SF6 لوڈ سوئچ میں دو آپریٹنگ میکانزم ہیں: سنگل اسپرنگ آپریٹنگ میکانزم (K-type) اور ڈبل اسپرنگ آپریٹنگ میکانزم (A-type)، ریموٹ الیکٹرک کنٹرول کو محسوس کرنے کے لیے برقی میکانزم کو اوپر کے دو قسم کے آپریٹنگ میکانزم میں شامل کیا جا سکتا ہے۔

●منتخب کے لیے اسکیمیں

□ مثالی اسکیم 1

◆معیاری ترتیب اور خصوصیات

▶630A بس

▶ لوڈ سوئچ: FLN36-12D/T630-20

▶ تھری سٹیشن لوڈ سوئچ (بند کرنا، الگ کرنا، گراؤنڈ کرنا) یا دو سٹیشن سوئچ (بند کرنا، الگ کرنا)

▶ بصری ونڈوز سوئچ کے آپریٹنگ سرے پر نصب ہوتی ہیں۔

▶ مین سوئچ اور گراؤنڈنگ سوئچ دو الگ الگ آپریشن ہولز کے ذریعے چلائے جاتے ہیں اور ایک دوسرے کو سیلف لاک کیا جاتا ہے۔

▶ لوڈ سوئچ اور گراؤنڈنگ سوئچ کی پوزیشن کا اشارہ

▶ کیپسیٹیو وولٹیج اشارے کے ساتھ باڈی کو سوئچ کریں۔

▶SF6 گیس پریشر گیج کثافت ریلے کے ساتھ

▶ کیبل روم کے سامنے والے پینل کے ساتھ گراؤنڈنگ سوئچ انٹرلاکنگ

◆ اختیاری ترتیب اور خصوصیات

▶ ریزروڈ بس ایکسٹینشن

▶ لوڈ سوئچنگ آپریشن موٹر: AC220V/110V DC220V/110V/48V

▶شارٹ سرکٹ اور گراؤنڈنگ فالٹ انڈیکیٹر

▶ لائٹننگ پروٹیکشن ڈیوائس (تقسیم کی قسم، پاور پلانٹ کی قسم، ریلیز کی قسم)

▶ CT اور میٹر کی پیمائش

▶ آپریٹنگ پاور سپلائی کے لیے وولٹیج ٹرانسفارمر PT

▶AC110V/220V ان لیٹ لائن کی لائیو گراؤنڈنگ بندش (لوئر کیبل لائیو ہونے پر گراؤنڈنگ سوئچ اور بند گراؤنڈنگ کلوز کا لوئر گیٹ)

▶ معاون رابطہ: مین سوئچ 4NO+4NC گراؤنڈنگ سوئچ 2NO+2NC

□ مثالی اسکیم 2

◆ معیاری ترتیب اور خصوصیات ·

▶630A مین بس بار

▶ لوڈ سوئچ: FLN36-12D/T100-50

▶ تھری اسٹیشن لوڈ سوئچ (بند کرنا، الگ کرنا اور گراؤنڈ کرنا)

▶ تھری اسٹیشن لوڈ سوئچ، فیوز ہیڈ اور فیوز اینڈ گراؤنڈنگ سوئچ

▶ مکینیکل ربط کے لیے

▶ فیوز ٹرپ انڈیکیشن اور ریموٹ سگنل ٹرانسمیشن

▶ ایک بصری ونڈو سوئچ آپریٹنگ اینڈ پر انسٹال ہے۔

▶ مین سوئچ اور گراؤنڈنگ سوئچ دو الگ الگ آپریشن ہولز کے ذریعے چلائے جاتے ہیں اور ایک دوسرے کو سیلف لاک کیا جاتا ہے۔

▶ لوڈ سوئچ اور گراؤنڈنگ سوئچ کی پوزیشن کا اشارہ

▶ کیپسیٹیو وولٹیج اشارے کے ساتھ باڈی کو سوئچ کریں۔

▶SF6 گیس پریشر گیج کثافت ریلے کے ساتھ

▶ کیبل روم کے سامنے والے پینل کے ساتھ گراؤنڈنگ سوئچ انٹرلاکنگ

◆ اختیاری ترتیب اور خصوصیات

▶ ریزروڈ بس ایکسٹینشن

▶ لوڈ سوئچنگ آپریشن موٹر: AC220V/110V DC220V/110V/48V

▶ مختصر اور زمینی فالٹ انڈیکیٹر

▶ CT اور میٹر کی پیمائش

▶ وولٹیج کا نقصان AC220V

▶ اوور کرنٹ منقطع کرنے والا: GL25/5

▶ معاون رابطے: مین سوئچ 4NO+4NC گراؤنڈنگ سوئچ 2NO+NC

▶ ٹرپ کوائل: AC220V/110V DC220V/110V/48V

▶ فیوز فیوز (فالٹ سگنل):1NO

▶ سگنل کے ساتھ پریشر گیج: 1NO

□ مثالی اسکیم 3

پرائمری پروگرام نمبر D07

◆معیاری ترتیب اور خصوصیات

▶ دو LZZBJ9 کرنٹ ٹرانسفارمرز

▶ دو JDZ وولٹیج ٹرانسفارمرز

▶ پی ٹی فیوز کی حفاظت کریں۔

▶ کیبل روم کے فرنٹ پینل کو انٹر لاک کرنا

◆اختیاری ترتیب اور خصوصیات

▶اوولٹ میٹر سوئچ کے ساتھ

▶ ایک سوئچ کے ساتھ ایمی میٹر

▶3 CT، 3 PT

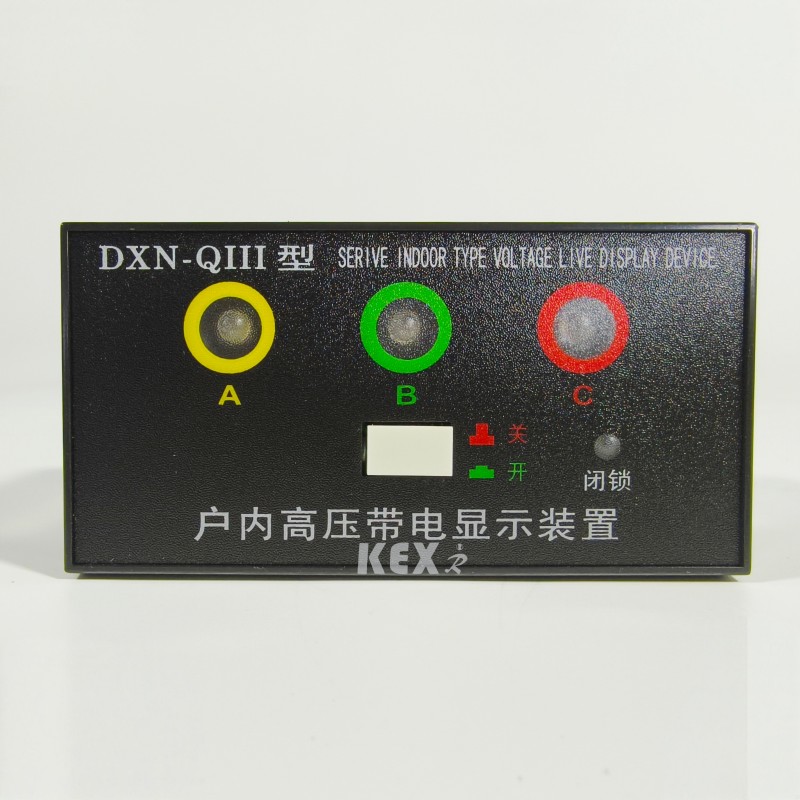

▶کیپسیٹیو وولٹیج انڈیکیٹر لائیو سوئچ گیئر کیبنٹ کی نشاندہی کرتا ہے۔

▶واٹ گھنٹہ میٹر

▶منفی کنٹرول
