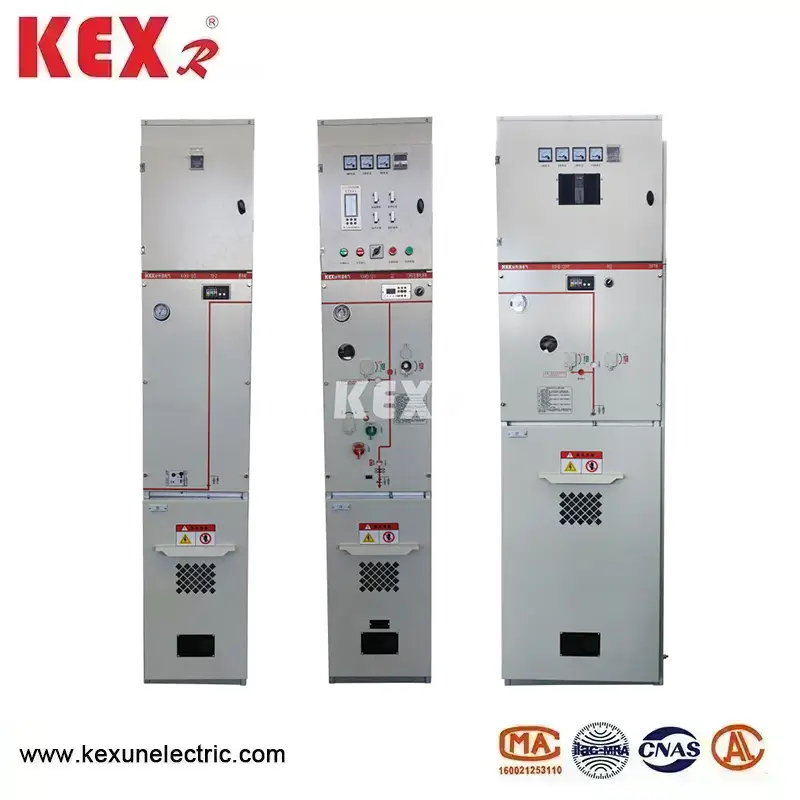

ماحول دوست گیس انسولیٹ سوئچ گیئر کیبنٹ
چائنا فیکٹری کیکسن الیکٹرک کمپنی لمیٹڈ کے ذریعہ تیار کردہ ماحول دوست گیس انسولیٹ سوئچ گیئر کیبنٹ سادہ ڈھانچہ، لچکدار آپریشن، قابل اعتماد انٹر لاکنگ اور آسان تنصیب کی خصوصیات رکھتا ہے، اور خاص طور پر شہری رہائشی علاقوں، چھوٹے ثانوی سب سٹیشنوں، سوئچنگ ایبل برانچ سٹیشن، سب باکس باکس، صنعتی اور صنعتی علاقوں میں بجلی کی تقسیم کے لیے موزوں ہے۔ کان کنی کے ادارے، شاپنگ مالز، ہوائی اڈے، سب ویز، ونڈ پاور جنریشن، ہسپتال، سٹیڈیم، ریلوے، سرنگیں اور دیگر مقامات۔
ماڈل: KXHB-12
برانڈ: KEXR
ماڈل: KXHB-12
برانڈ: KEXR

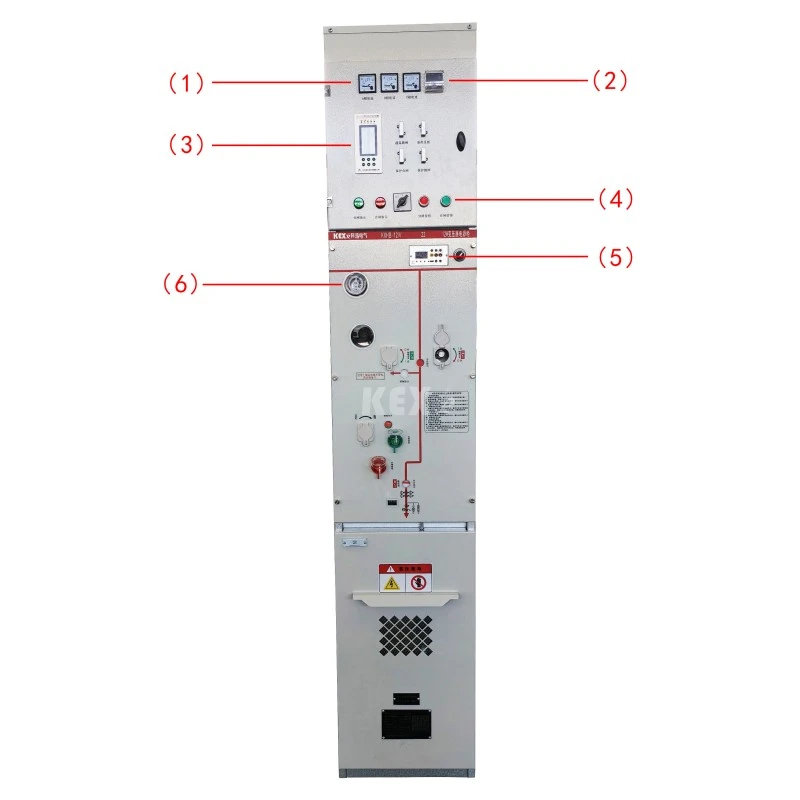

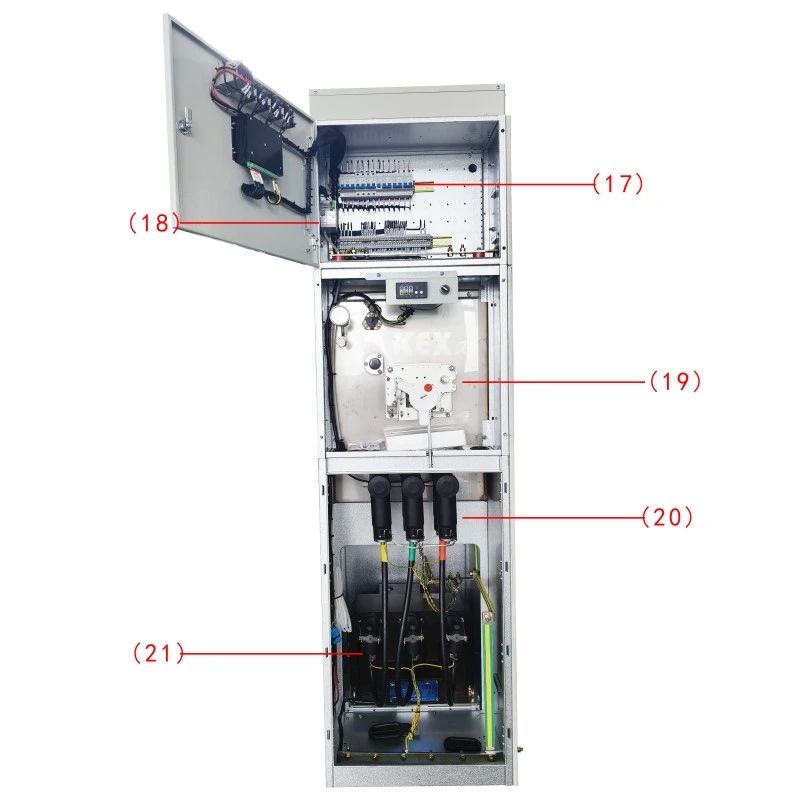

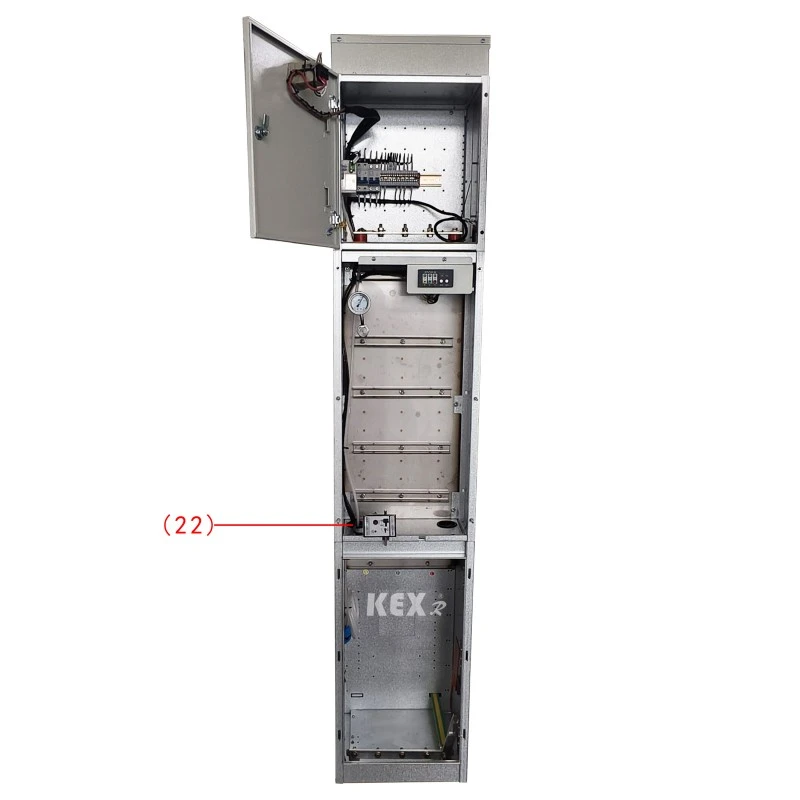

● اجزاء

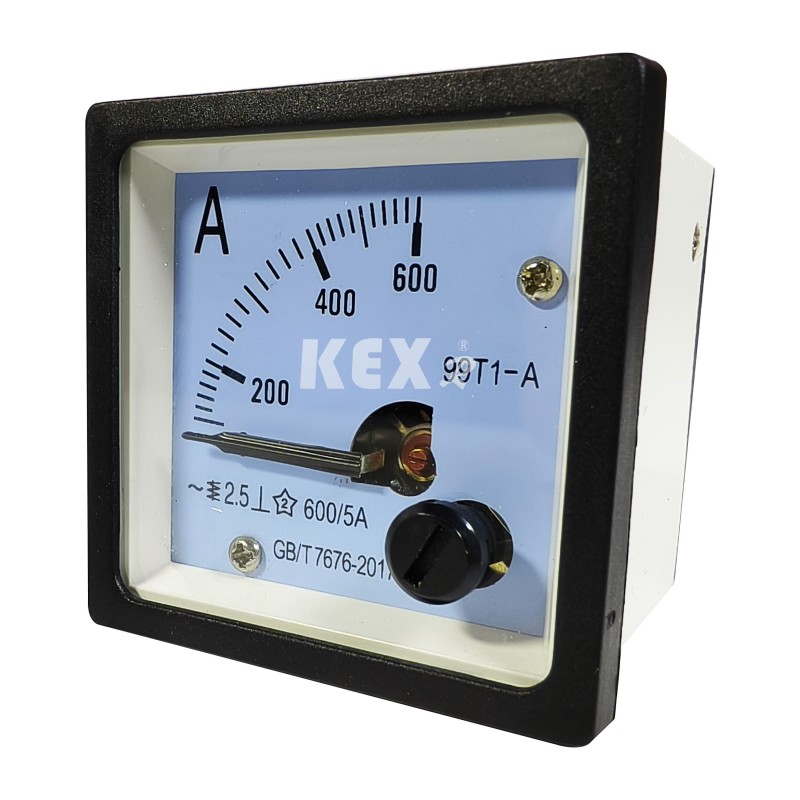

1. Ammeter

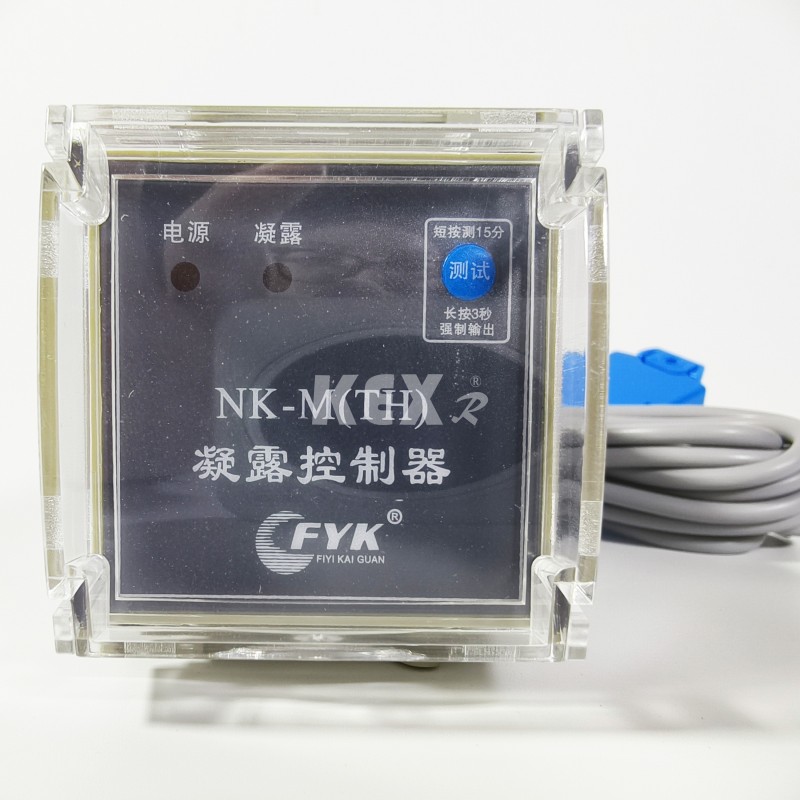

2. کنڈینسیشن کنٹرولر

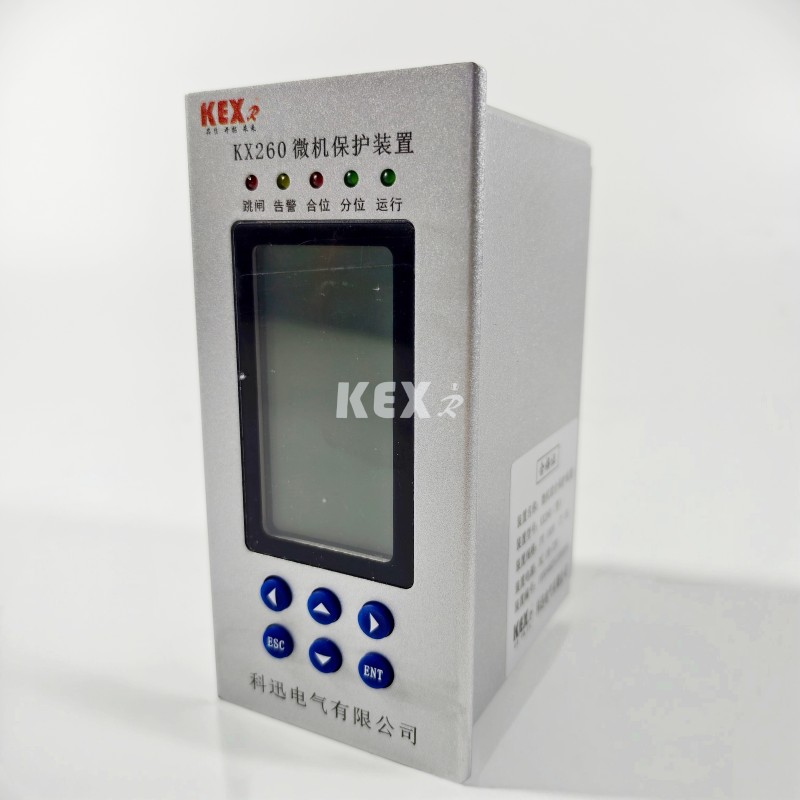

3. مائیکرو کمپیوٹر پروٹیکشن ڈیوائس

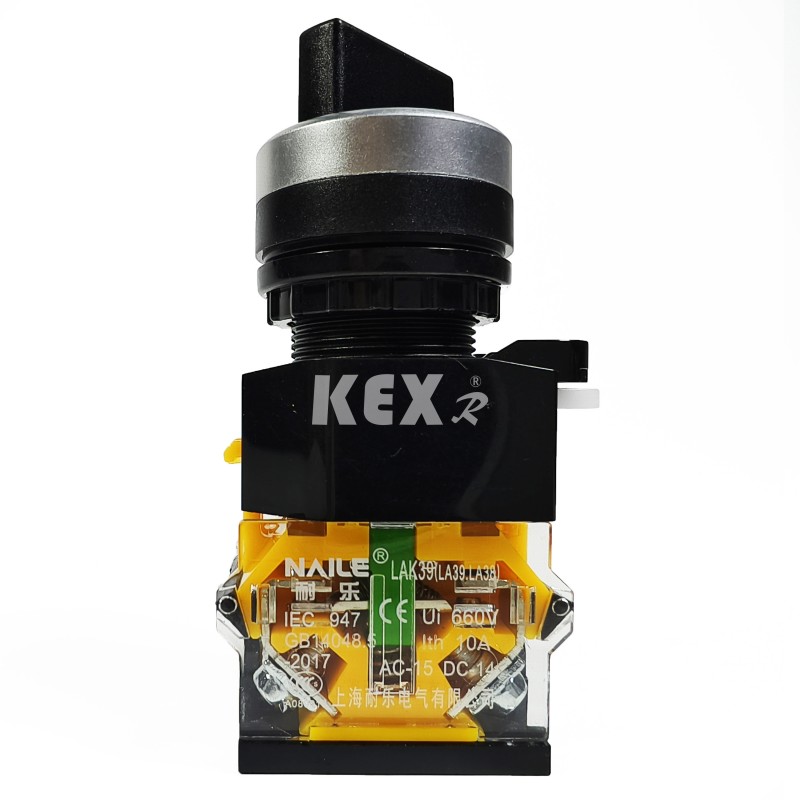

4. بٹن

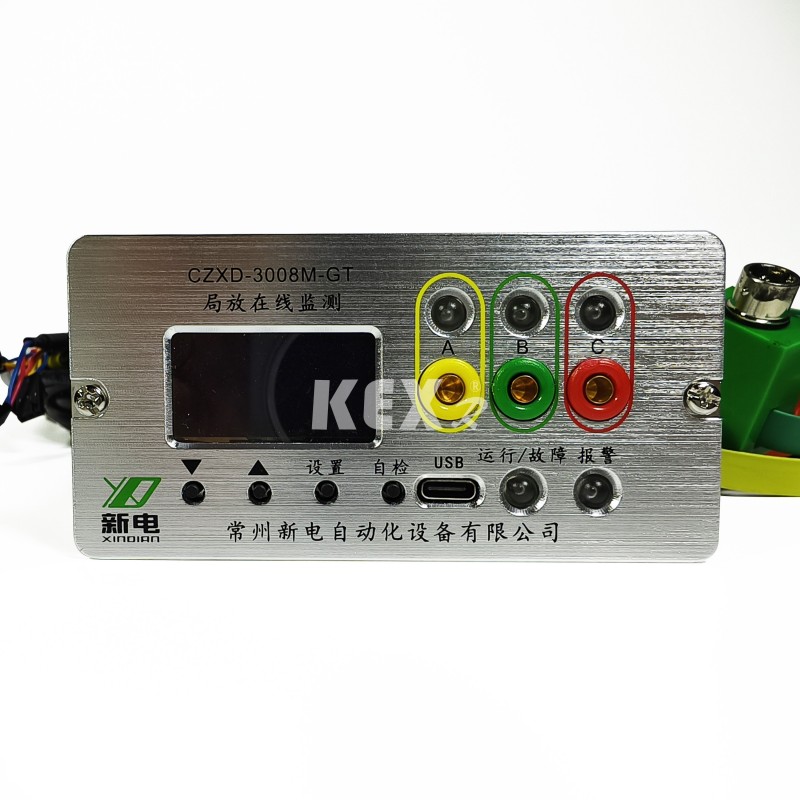

5. جزوی خارج ہونے والے مادہ کا پتہ لگانے والا

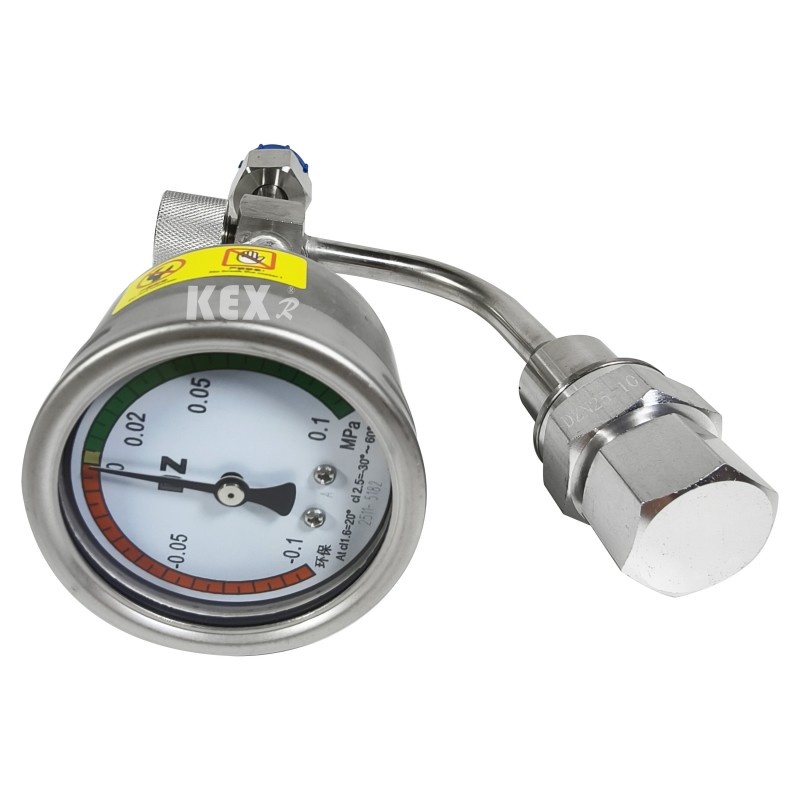

6.بیرومیٹر

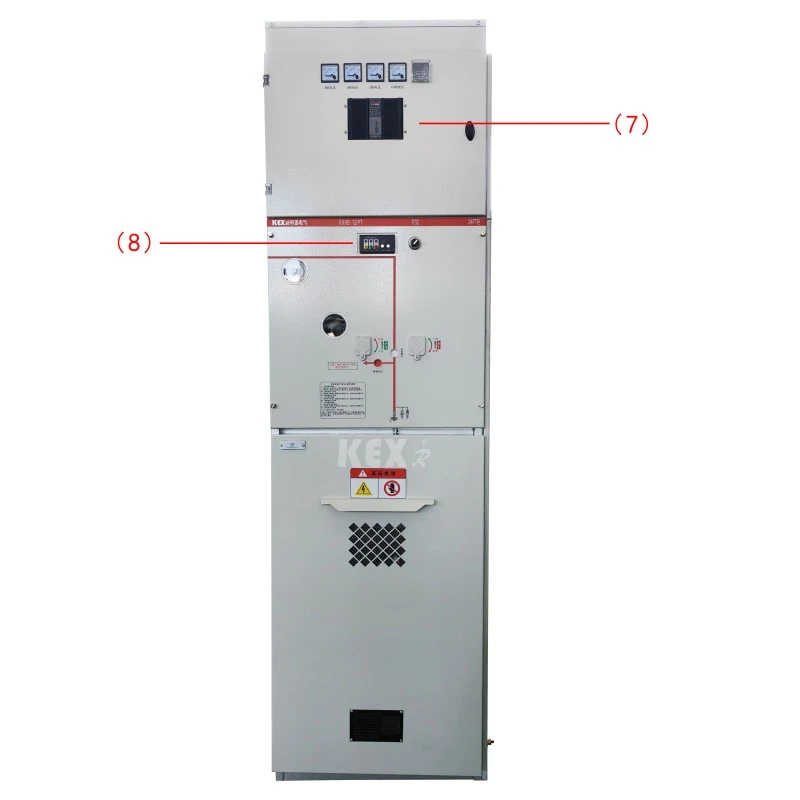

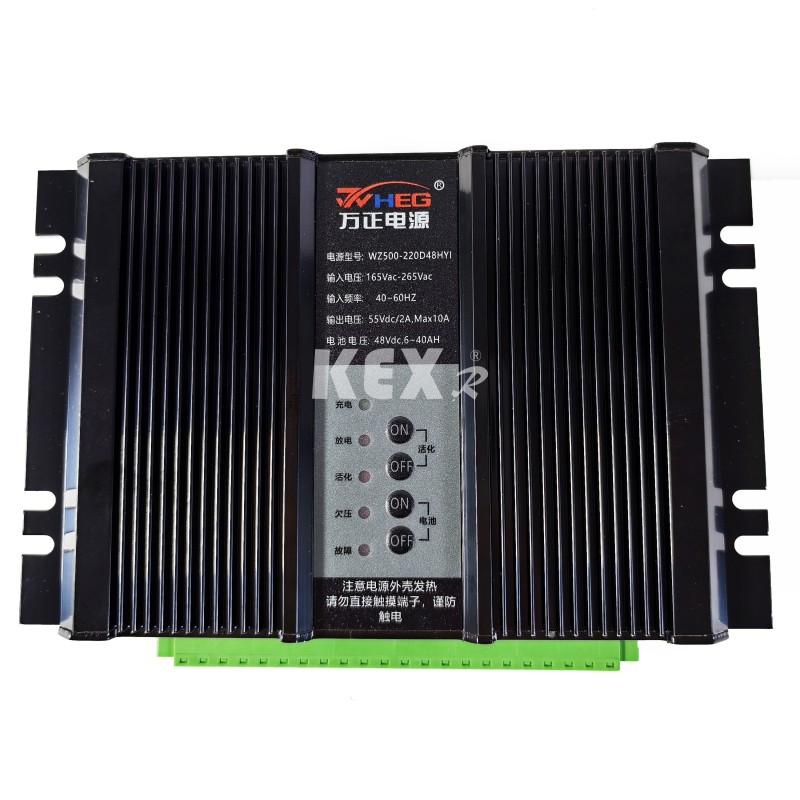

7. بجلی کی فراہمی

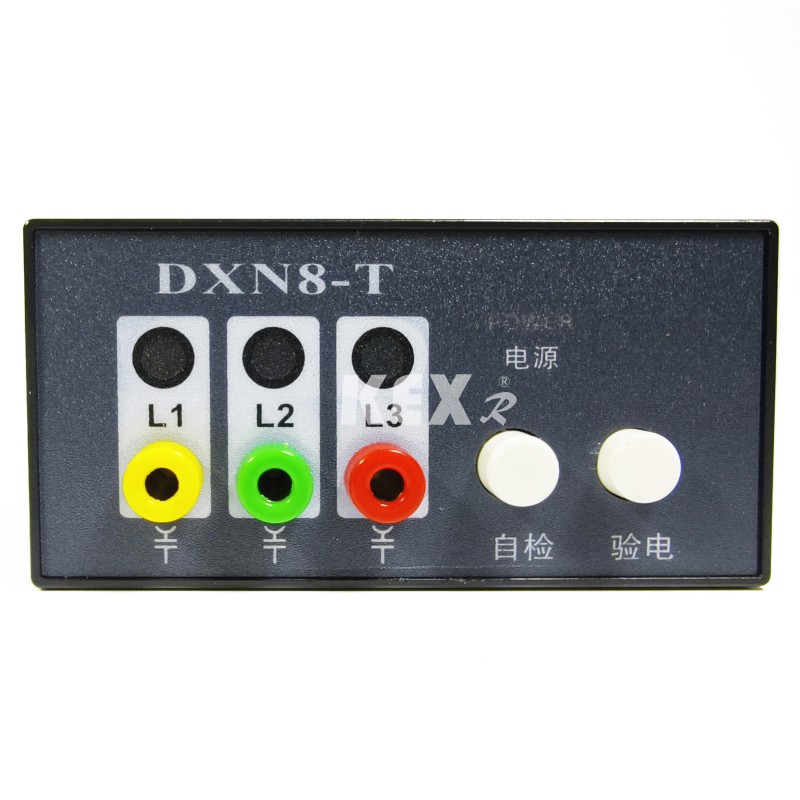

8. چارج شدہ ڈسپلے

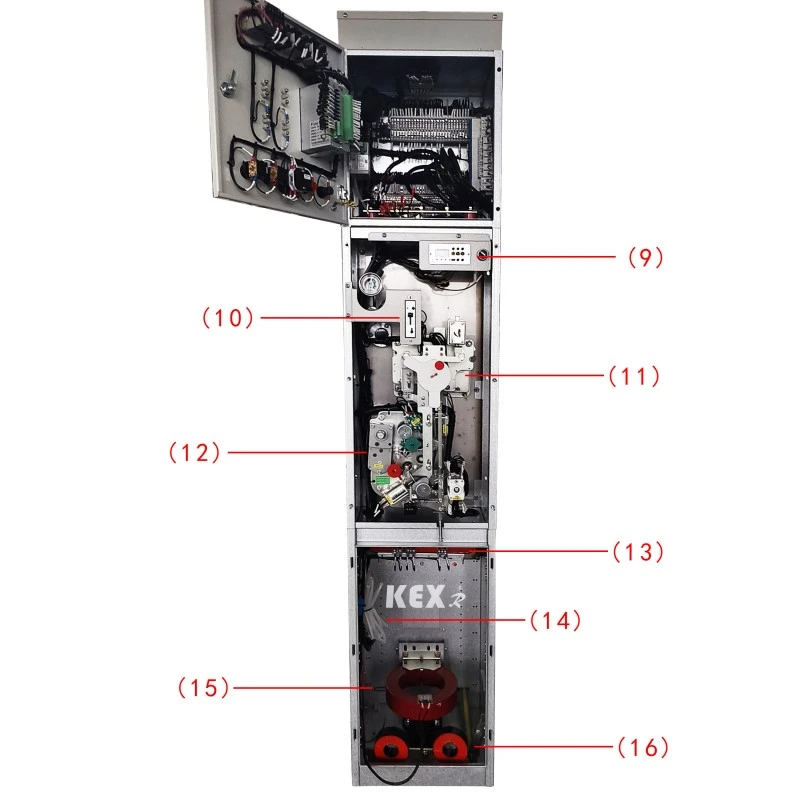

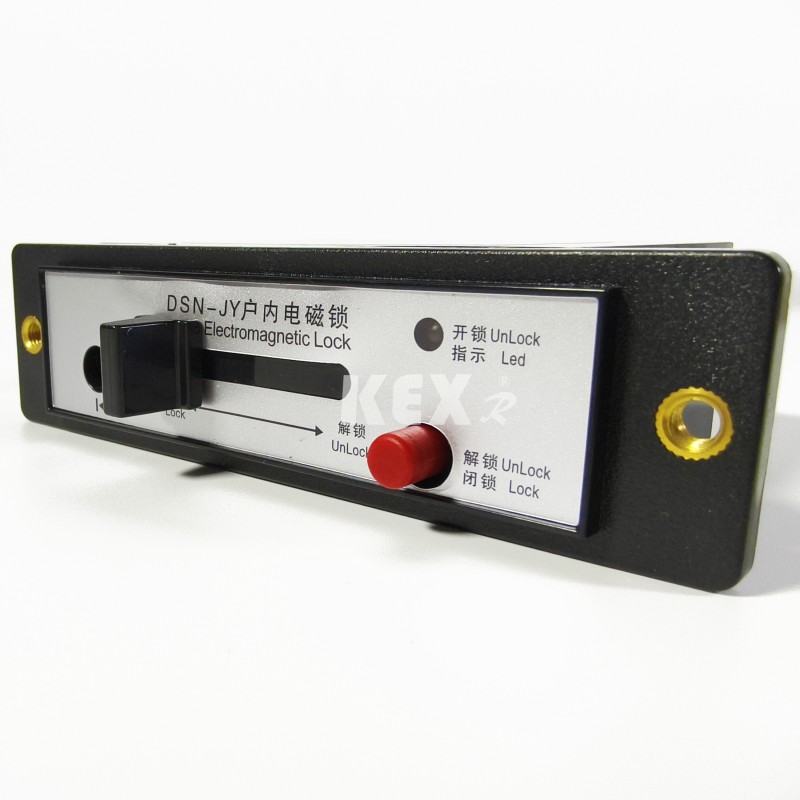

10. برقی مقناطیسی تالا

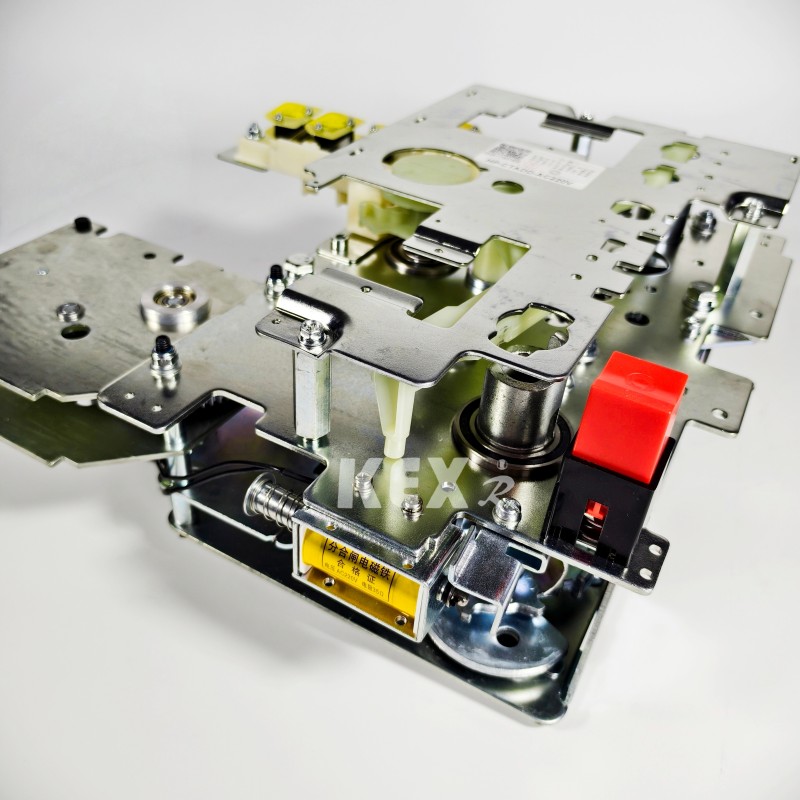

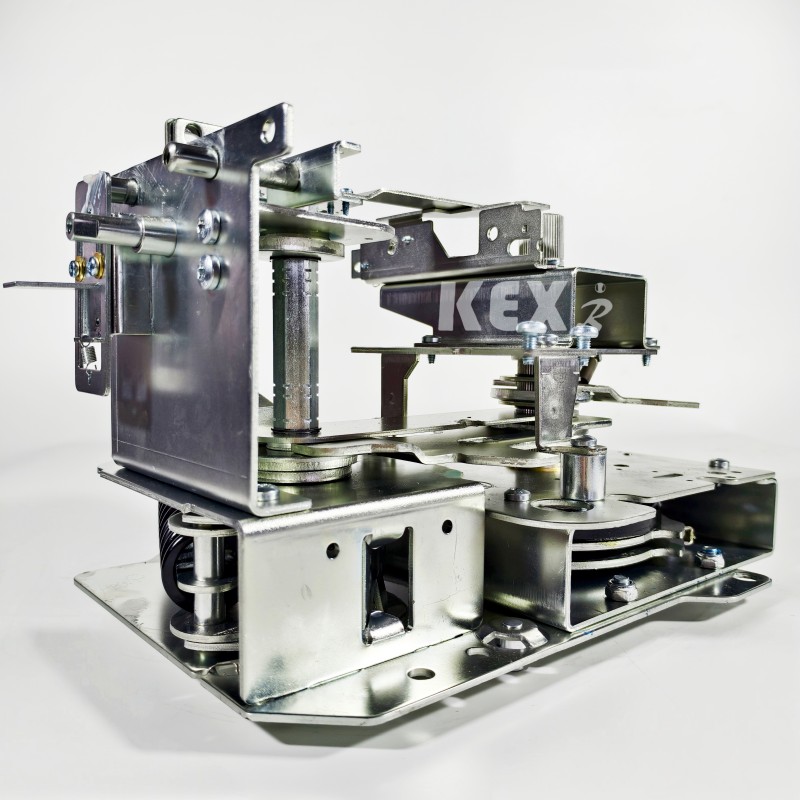

11. دستی آپریٹنگ میکانزم
12. الیکٹرک آپریٹنگ میکانزم

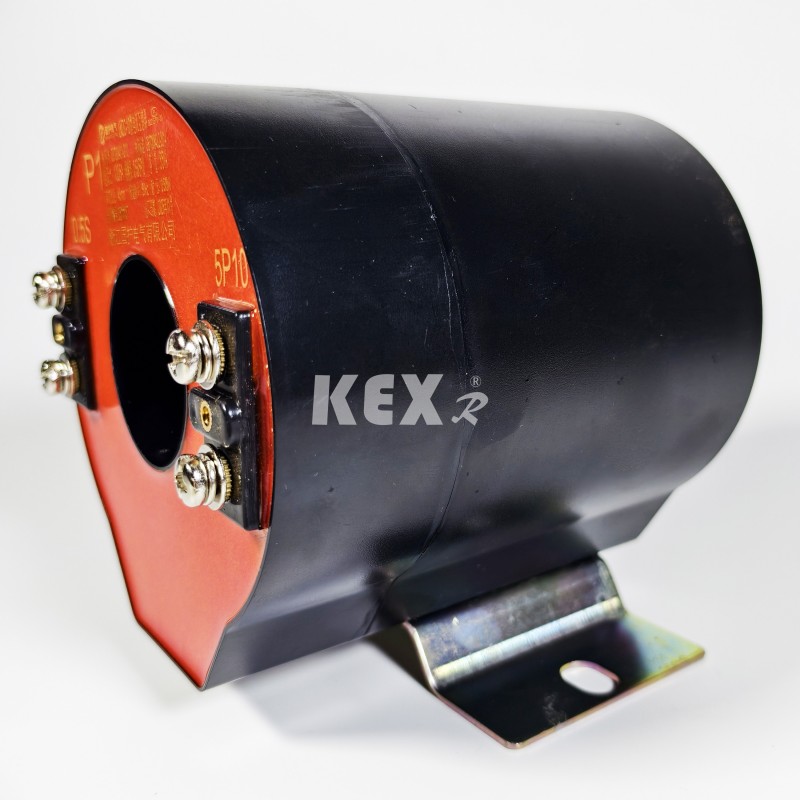

16. سی ٹی

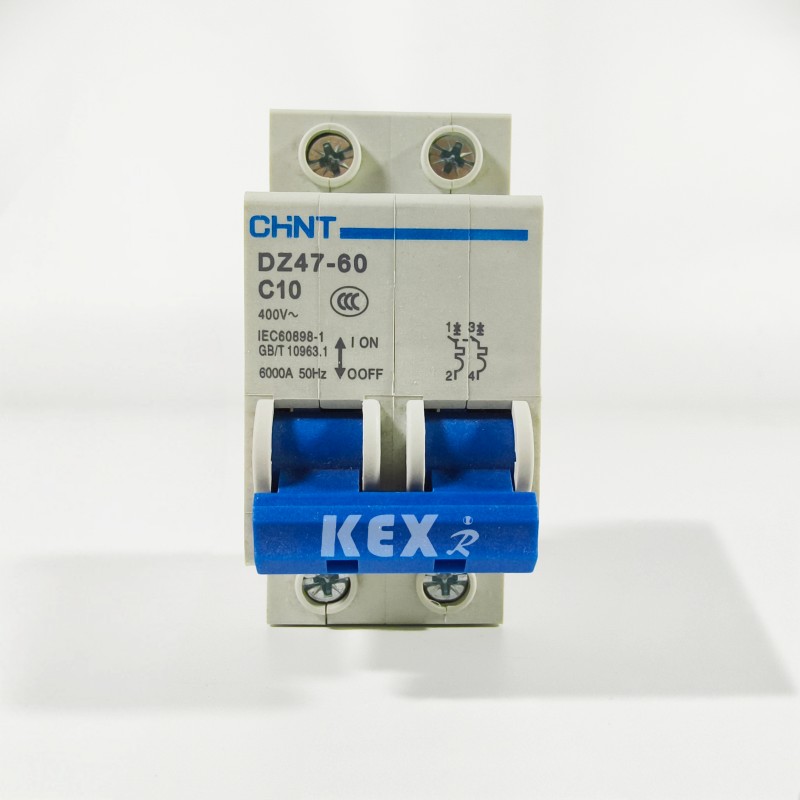

17۔ایم سی بی

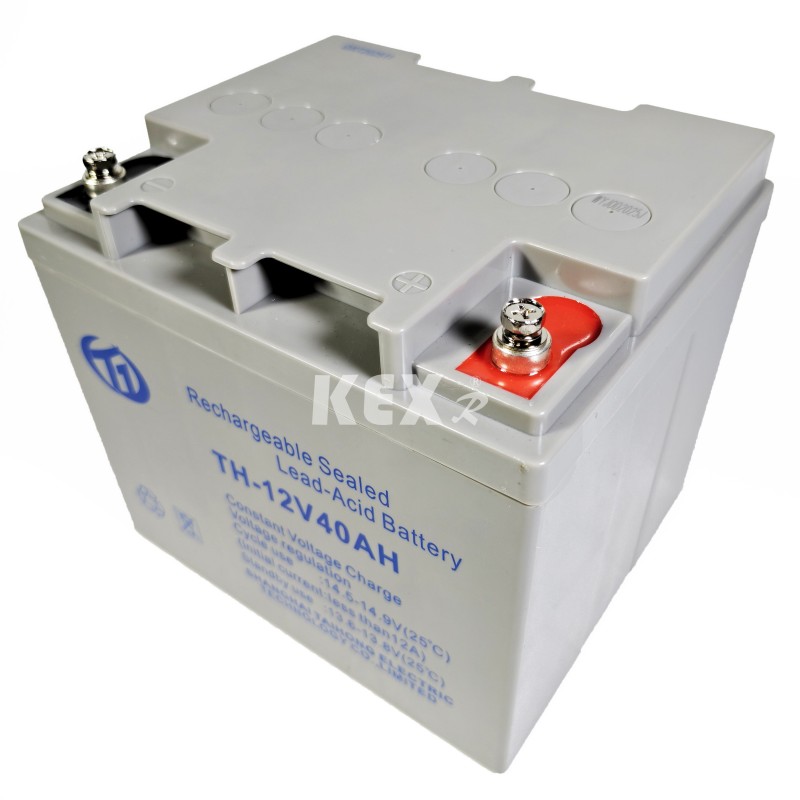

18. اسٹوریج بیٹری

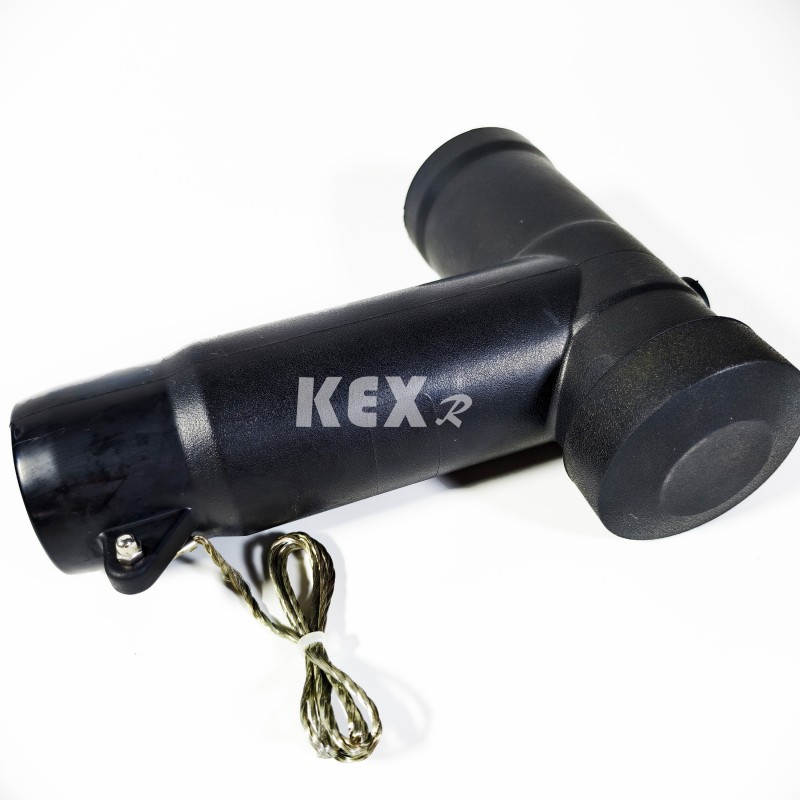

20. کیبل پلگ
● استعمال کی شرائط
◆ درجہ حرارت ： -25~45℃
◆ زیادہ سے زیادہ یومیہ درجہ حرارت: 35℃
◆ IP ڈگری: چارج شدہ باڈی سیل IP67، سوئچ کیبنٹ شیل IP4x
◆ ماحول دوست گیس انسولیٹ سوئچ گیئر کیبنٹ کے ارد گرد کی ہوا کو واضح طور پر سنکنرن آتش گیس اور پانی کے بخارات سے آلودہ نہیں ہونا چاہیے۔
◆ کوئی متواتر پرتشدد کمپن کی جگہ نہیں ہے، اور سخت حصوں کے نیچے سختی کا ڈیزائن مختلف ضروریات کو پورا کرتا ہے۔
● معیارات
KXHB-12 قسم کے ماحول دوست گیس انسولیٹ سوئچ گیئر کیبنٹ درج ذیل معیارات پر پورا اترتی ہے
◆ ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے GB/T 1022 معیارات کی عام تکنیکی ضروریات۔ ◆ GB/T39063640.5kV AC دھات سے منسلک سوئچ گیئر اور کنٹرول کا سامان۔
◆ GB/T1985 ہائی وولٹیج AC الگ کرنے والا سوئچ اور گراؤنڈنگ سوئچ
◆ GB/T38043.6-40.5kV AC ہائی وولٹیج لوڈ سوئچ
◆ GB/T1984 ہائی وولٹیج AC سرکٹ بریکر
◆ GB/T4208 شیل پروٹیکشن لیول کا آئی پی کوڈ
◆ GB/T7354 جزوی خارج ہونے والے مادہ کی پیمائش
◆ GB/T311.1 موصلیت کوآرڈینیشن حصہ 1: تعریف، اصول اور قواعد
● ماحول دوست گیس انسولیٹ سوئچ گیئر کیبنٹ کا تکنیکی پیرامیٹر ٹیبل
◆ سرکٹ بریکر کابینہ
|
آئٹم |
یونٹ |
ڈیٹا |
|||
|
شرح شدہ وولٹیج |
KV |
12 |
|||
|
شرح شدہ تعدد |
HZ |
50 |
|||
|
درجہ بند موصل کی سطح |
1 منٹ کام کرنے کی فریکوئنسی کا سامنا وولٹیج |
گراؤڈ کرنا، مرحلہ سے مرحلہ |
KV |
42 |
|
|
توڑنا |
48 |
||||
|
لائٹنگ تسلسل وولٹیج کا سامنا (چوٹی) |
گراؤڈ کرنا، مرحلہ سے مرحلہ |
KV |
75 |
||
|
توڑنا |
85 |
||||
|
معاون/کنٹرول سرکٹ کے وولٹیج کو برداشت کرنے والی 1 منٹ پاور فریکوئنسی (زمین تک) |
KV |
2 |
|||
|
ریٹیڈ کرنٹ |
A |
630 |
|||
|
شرح شدہ قلیل مدتی برداشت کرنٹ (ورچوئل ویلیو) |
مین سرکٹ/ارتھنگ سوئچ |
کے اے |
25/4 سیکنڈ |
||
|
ارتھنگ سرکٹ |
کے اے |
21.7/4s |
|||
|
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ |
مین سرکٹ/ارتھنگ سوئچ |
کے اے |
63 |
||
|
ارتھنگ سرکٹ |
کے اے |
54.5 |
|||
|
شرح شدہ شارٹ سرکٹ بریک کرنٹ اور اوقات |
kA/وقت |
25/30 |
|||
|
ریٹیڈ شارٹ سرکٹ بند کرنٹ (چوٹی) |
کے اے |
63 |
|||
|
شرح شدہ کیبل چارجنگ بریک کرنٹ |
A |
25 |
|||
|
بریکر O-0.3s-CO-180s-CO کا درجہ بند آپریٹنگ تسلسل |
|
|
|||
|
مکینیکل زندگی |
بریکر/منقطع کرنے والا |
وقت |
10000/3000 |
||
|
آئی پی ڈگری |
مہر بند خانہ |
|
IP67 |
||
|
سوئچ گیئر شیل |
|
IP4X |
|||
|
گیس وولٹیج |
شرح شدہ گیس چارجنگ لیول (20℃، گیج وولٹیج) |
ایم پی اے |
0.02 |
||
|
شرح شدہ گیس کم سے کم فنکشن لیول (20℃، گیج وولٹیج) |
ایم پی اے |
0 |
|||
|
سگ ماہی کی کارکردگی، |
سالانہ رساو کی شرح |
%/سال |
≤0.05 |
||
◆ لوڈ سوئچ کیبنٹ
|
آئٹم |
یونٹ |
ڈیٹا |
|||
|
شرح شدہ وولٹیج |
KV |
12 |
|||
|
شرح شدہ تعدد |
HZ |
50 |
|||
|
درجہ بند موصل کی سطح |
1 منٹ کام کرنے کی فریکوئنسی کا سامنا وولٹیج |
|
KV
|
|
|
|
|
|
||||
|
لائٹنگ تسلسل وولٹیج کا سامنا (چوٹی) |
|
KV
|
|
||
|
|
|
||||
|
معاون/کنٹرول سرکٹ کے وولٹیج کو برداشت کرنے والی 1 منٹ پاور فریکوئنسی (زمین تک) |
KV |
2 |
|||
|
ریٹیڈ کرنٹ |
A |
630 |
|||
|
شرح شدہ قلیل مدتی برداشت کرنٹ (ورچوئل ویلیو) |
مین سرکٹ/ارتھنگ سوئچ |
کے اے |
25/4 سیکنڈ |
||
|
ارتھنگ سرکٹ |
کے اے |
21.7/4s |
|||
|
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔ |
مین سرکٹ/ارتھنگ سوئچ |
کے اے |
63 |
||
|
ارتھنگ سرکٹ |
کے اے |
54.5 |
|||
|
ریٹیڈ شارٹ سرکٹ بند کرنٹ (چوٹی) |
لوڈ سوئچ/ارتھنگ سوئچ |
کے اے |
63 |
||
|
ریٹیڈ فعال لوڈ مداخلت کرنٹ |
A |
630 |
|||
|
ریٹیڈ بند-لوپ مداخلت کرنٹ |
A |
630 |
|||
|
5% شرح شدہ فعال لوڈ کرنٹ میں خلل ڈالتا ہے۔ |
A |
31.5 |
|||
|
شرح شدہ کیبل چارجنگ بریک کرنٹ |
A |
10 |
|||
|
درجہ بند فعال لوڈ وقفے کے اوقات |
وقت |
100 |
|||
|
گراؤنڈ فالٹ کرنٹ توڑنا |
A/Time |
31.5/10 |
|||
|
لائنوں اور کیبلز کا چارج کرنٹ زمینی خرابی کی حالت میں منقطع ہو جاتا ہے۔ |
A/Time |
17.4/10 |
|||
|
مکینیکل زندگی |
بریکر/منقطع کرنے والا |
A/Time |
10000/3000 |
||
|
آئی پی ڈگری |
مہر بند خانہ |
|
IP67 |
||
|
سوئچ گیئر شیل |
|
IP4X |
|||
|
گیس وولٹیج |
شرح شدہ گیس چارجنگ لیول (20℃، گیج وولٹیج) |
ایم پی اے |
0.02 |
||
|
شرح شدہ گیس کم سے کم فنکشن لیول (20℃، گیج وولٹیج) |
ایم پی اے |
0 |
|||
|
سگ ماہی کی کارکردگی، |
سالانہ رساو کی شرح |
%/سال |
≤0.05 |
||

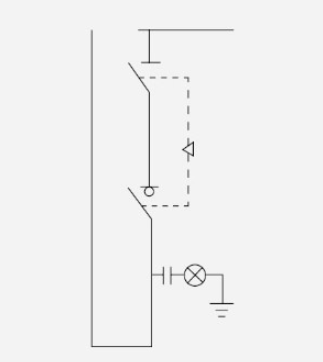

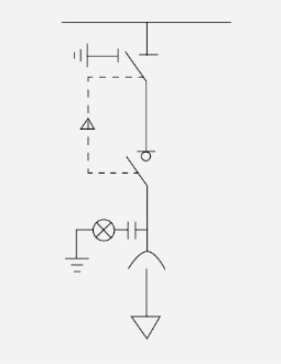

● کابینہ کنفیگریشن اسکیم
○ اسکیم 1
CL650mm
◆ بنیادی لوازمات
▶ لوڈ سوئچ
▶ دو اسٹیشن الگ کرنے والا سوئچ
▶ لائیو ڈسپلے میٹر
▶ معیاری بس بار
▶ آپریشن ہینڈل
▶ بس بار سے رابطہ کریں۔
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی لاک پوائنٹر آلہ
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ گرفتار کرنے والے کم وولٹیج چیمبر کی آن لائن نگرانی
▶ ڈیجیٹل ڈسپلے کا آلہ
▶ غیر فعال تحفظ
▶ نشست کو بلند کرنا
▶ریکٹیفائر ماڈیول
▶ کم وولٹیج چیمبر
▶ دو میں ایک مکینیکل انٹر لاک لائٹننگ آریسٹر
▶DC پاور سپلائی (12h-24Ah) پوائنٹر آلہ برقی مقناطیسی لاک ایلیوٹنگ سیٹ

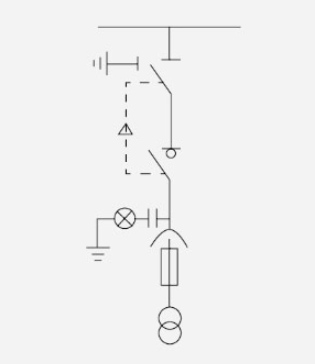

پی ٹی سی 500 ملی میٹر
◆ بنیادی لوازمات
▶ لوڈ سوئچ
▶ تھری سٹیشن منقطع لائیو ڈسپلے معیاری بس آپریٹنگ
▶ وولٹیج ٹرانسفارمر کو ہینڈل کریں۔
▶ پی ٹی فیوزڈ ٹیوب
▶ کہنی کیبل پلگ (بشمول کیبل)
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی لاک پوائنٹر آلہ
▶ تین میں دو مکینیکل انٹر لاکنگ گرفتار کرنے والے کی آن لائن نگرانی
▶ کم وولٹیج چیمبر
▶ ڈیجیٹل ڈسپلے کا آلہ
▶ غیر فعال تحفظ
▶ سیٹ رییکٹیفائر ماڈیول کو بلند کرنا
▶ کم وولٹیج چیمبر
▶ ایک مکینیکل انٹر لاک برتن میں دو
▶DC پاور سپلائی (12h-24Ah) پوائنٹر آلہ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا
پی ٹی آئی 500 ملی میٹر
◆ بنیادی لوازمات
▶ تین اسٹیشنوں کو الگ کرنے والا سوئچ
▶ چارج شدہ ڈسپلے
▶ معیاری بس
▶آپریٹنگ ہینڈل
▶ وولٹیج ٹرانسفارمر
▶ پی ٹی فیوزڈ ٹیوب
▶ کہنی کیبل پلگ (بشمول کیبل)
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی لاک پوائنٹر آلہ
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ گرفتار کرنے والے کی آن لائن نگرانی
▶ کم وولٹیج چیمبر
▶ ڈیجیٹل ڈسپلے کا آلہ
▶ غیر فعال تحفظ
▶ نشست کو بلند کرنا
▶ریکٹیفائر ماڈیول
▶ کم وولٹیج چیمبر
▶ دو میں ایک مکینیکل انٹر لاک گرفتار کرنے والا
▶DC پاور سپلائی (12h-24Ah) پوائنٹر آلہ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا

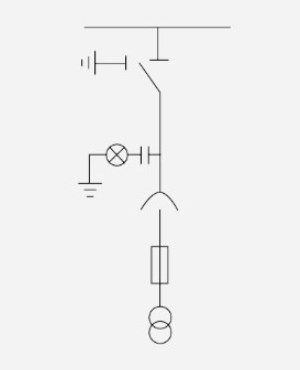

پی ٹی 500 ملی میٹر
◆ بنیادی لوازمات
▶ چارج شدہ ڈسپلے
▶ معیاری بس
▶ وولٹیج ٹرانسفارمر
▶ پی ٹی فیوزڈ ٹیوب
▶ کہنی کیبل پلگ (بشمول کیبل)
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی لاک پوائنٹر آلہ
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ گرفتار کرنے والے کی آن لائن نگرانی
▶ کم وولٹیج چیمبر
▶ ڈیجیٹل ڈسپلے کا آلہ
▶ غیر فعال تحفظ
▶ نشست کو بلند کرنا
▶ریکٹیفائر ماڈیول
▶ کم وولٹیج چیمبر
▶ دو میں ایک مکینیکل انٹر لاک گرفتار کرنے والا
▶DC پاور سپلائی (12h-24Ah) پوائنٹر آلہ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا
پی ٹی ایس 500
◆ بنیادی لوازمات
▶ وولٹیج ٹرانسفارمر
▶ پی ٹی فیوزڈ ٹیوب
▶ کہنی کیبل پلگ (بشمول کیبل)
◇ اختیاری لوازمات
▶ بجلی گرنے والا
▶ گرفتار کرنے والے کی آن لائن نگرانی
▶DC پاور سپلائی (12h-24Ah)
▶ کم وولٹیج چیمبر پوائنٹر آلہ
▶ ڈیجیٹل ڈسپلے آلہ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا

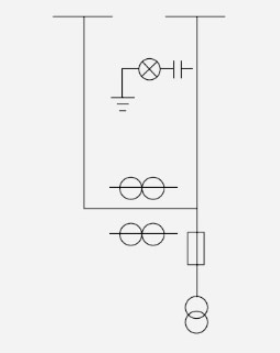

M 650mm
◆ بنیادی لوازمات
▶ چارج شدہ ڈسپلے
▶ لمبی اور مختصر بس
▶ منتقلی بس
▶ وولٹیج ٹرانسفارمر
▶ پی ٹی فیوزڈ ٹیوب ڈوزنگ ٹینک
▶ وولٹیج ٹرانسفارمر
◇ اختیاری لوازمات
▶ کم وولٹیج چیمبر پوائنٹر آلہ
▶ ڈیجیٹل ڈسپلے آلہ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا
▶ درجہ حرارت اور نمی کنٹرولر
نوٹ: اگر PT سے پہلے ایک مثبت الگ تھلگ سوئچ شامل کیا جاتا ہے، تو کابینہ کی چوڑائی کو 1000mm میں تبدیل کر دیا جانا چاہیے، اور دیگر طول و عرض میں کوئی تبدیلی نہیں کی جائے گی۔
○ اسکیم 2
C 420 ملی میٹر
◆ بنیادی لوازمات
▶ تین اسٹیشنوں کو الگ کرنے والا سوئچ
▶ چارج شدہ ڈسپلے
▶ معیاری بس
▶آپریٹنگ ہینڈل
▶ لوڈ سوئچ
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم بجلی گرانے والا
▶ جامع انشورنس
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی تالا
▶ زیرو ترتیب ٹرانسفارمر
▶ فالٹ انڈیکیٹر (درجہ حرارت کی پیمائش کے ساتھ) پوائنٹر آلہ ▶ گرفتار کرنے والے کی آن لائن نگرانی
▶ غیر فعال تحفظ
▶ نشست کو بلند کرنا
▶ریکٹیفائر ماڈیول
▶ تھرو کور کرنٹ ٹرانسفارمر
▶ فالٹ انڈیکیٹر EKL-4
▶ کم وولٹیج چیمبر
▶ ایک مکینیکل انٹر لاک میں دو
▶ آنے والی لائن گراؤنڈنگ لاکنگ ڈیوائس
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ کیبل کے لوازمات

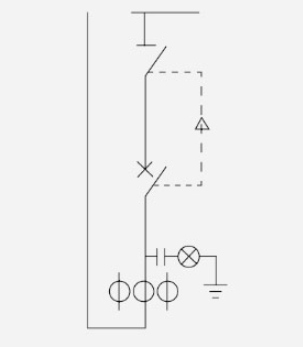

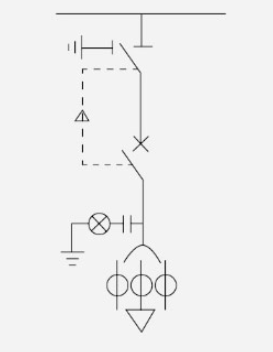

وی 420 ملی میٹر
◆ بنیادی لوازمات
▶3 پوزیشن منقطع کرنے والا
▶ چارج شدہ ڈسپلے
▶ معیاری بس بار
▶ آپریشن ہینڈل
▶ سرکٹ بریکر
▶CT
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ ڈاج ڈیوائس
▶ جامع انشورنس
▶ ڈیجیٹل ڈسپلے کا آلہ
▶DC پاور سپلائی برقی مقناطیسی تالا
▶ زیرو ترتیب ٹرانسفارمر
▶ فالٹ انڈیکیٹر (درجہ حرارت کی پیمائش کے ساتھ) پوائنٹر آلہ
▶ گرفتار کرنے والے کی آن لائن نگرانی
▶ غیر فعال تحفظ
▶ نشست کو بلند کرنا
▶ریکٹیفائر ماڈیول
▶ تھرو کور کرنٹ ٹرانسفارمر
▶ فالٹ انڈیکیٹر EKL-4 کم وولٹیج چیمبر
▶ ایک مکینیکل انٹر لاک میں دو
▶ آنے والی لائن گراؤنڈنگ لاکنگ ڈیوائس
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ کیبل کے لوازمات
وی 650 ملی میٹر
◆ بنیادی لوازمات
▶ دو اسٹیشنوں کو الگ کرنے والا سوئچ
▶ چارج شدہ ڈسپلے
▶ معیاری بس
▶ آپریٹنگ ہینڈل سرکٹ بریکر
▶ موجودہ ٹرانسفارمر
▶ کنیکٹنگ بس
◇ اختیاری لوازمات
▶ الیکٹرک آپریٹنگ میکانزم
▶ جامع انشورنس
▶ کم وولٹیج چیمبر
▶ ایک مکینیکل انٹر لاک میں دو
▶ دو مکینیکل انٹرلاکنگ میں تین
▶DC پاور سپلائی پوائنٹر آلہ
▶ ڈیجیٹل ڈسپلے کا آلہ
▶ نشست کو بلند کرنا
▶ غیر فعال تحفظ ریکٹیفائر ماڈیول
▶ برقی مقناطیسی تالا
○ سکیم 3
ڈی آئی 420 ملی میٹر
◆ بنیادی لوازمات
▶ چارج شدہ ڈسپلے
▶ معیاری بس بار
◇ اختیاری لوازمات
▶ کیبل لوازمات گرفتار کرنے والا
▶ گرفتار کرنے والے کی آن لائن نگرانی
▶ فالٹ انڈیکیٹر EKL-4 فالٹ انڈیکیٹر (درجہ حرارت کی پیمائش کے ساتھ) ▶ برقی مقناطیسی تالا
▶ نشست کو بلند کرنا
ڈی آئی 420 ملی میٹر
◆ بنیادی لوازمات
▶ چارج شدہ ڈسپلے
▶ معیاری بس بار
▶ آپریشن ہینڈل
▶2 پوزیشن منقطع کرنے والا
◇ اختیاری لوازمات
▶ کم وولٹیج چیمبر
▶ ایک مکینیکل انٹر لاک میں دو
▶ دو مکینیکل انٹرلاکنگ میں تین
▶ برقی مقناطیسی تالا اٹھانے والی سیٹ

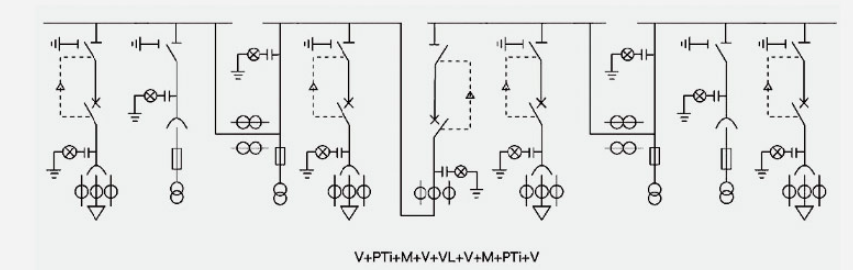

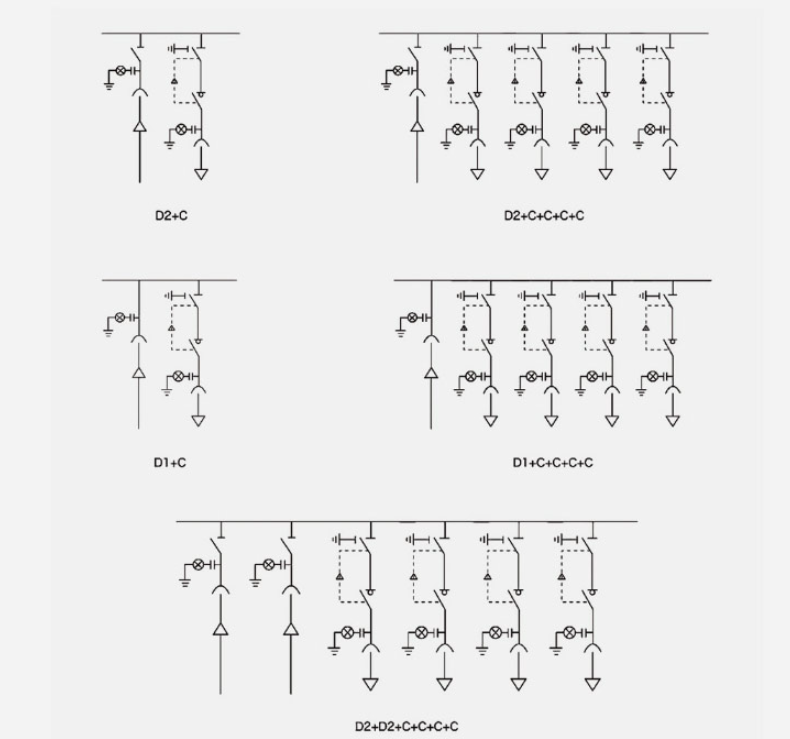

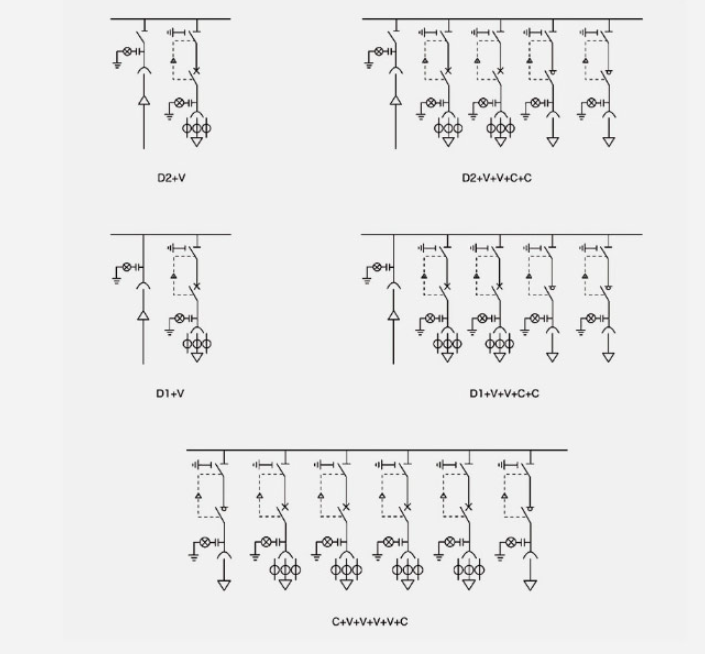

●عام اسکیم کا مجموعہ 1
نوٹ: مندرجہ بالا عام مجموعہ حوالہ سکیم کو صارفین کی ضروریات کے مطابق مختلف طریقوں سے جوڑا جا سکتا ہے۔
عام اسکیم کا مجموعہ 2
نوٹ: مندرجہ بالا عام مجموعہ حوالہ سکیم کو صارفین کی ضروریات کے مطابق مختلف طریقوں سے جوڑا جا سکتا ہے۔
اے ٹی ایس سیگمنٹیشن اسکیم
● آپریٹنگ ہدایات کو تبدیل کریں۔

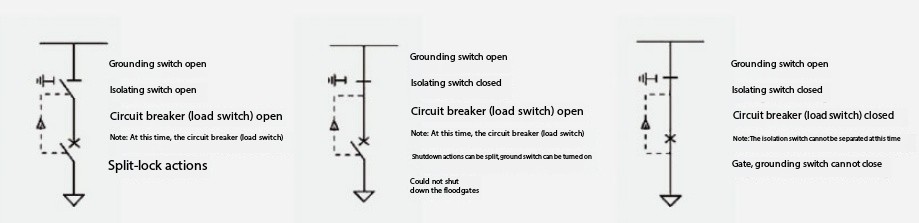

سوئچ پوزیشن، ریاست اور انٹرلاک
آپریشن کے مراحل:
پاور ٹرانسمیشن: سرکٹ بریکر (لوڈ سوئچ) کے ساتھ اوپری اور نچلے دروازوں کو لٹکا دیں (بند کریں)
پاور کٹ ： بریکر (لوڈ سوئچ) → ڈس کنیکٹر → ارتھنگ سوئچ → بریکر (لوڈ سوئچ) اتار دیا گیا (کھول دیا گیا) اور دروازہ سیاہ ہو گیا۔
● تنصیب کی ہدایات

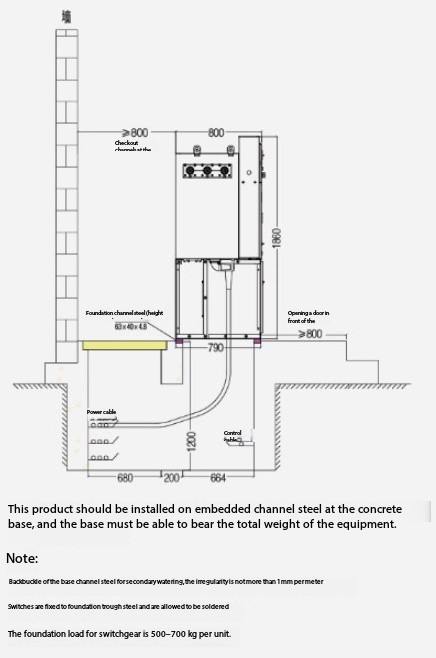

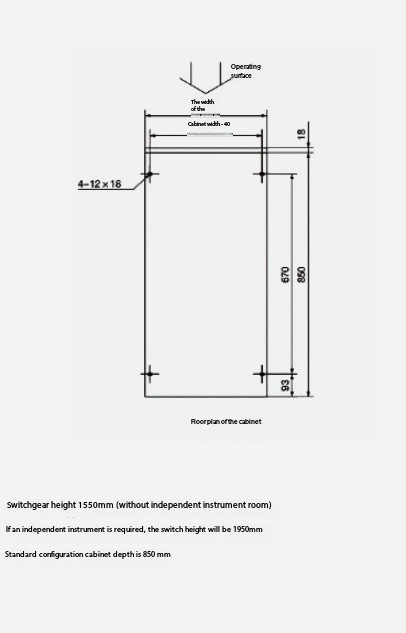

◆ بنیاد اور مجموعی طول و عرض
◆ کابینہ اور مجموعی تنصیب کے طول و عرض
