ماحول دوست یونٹ

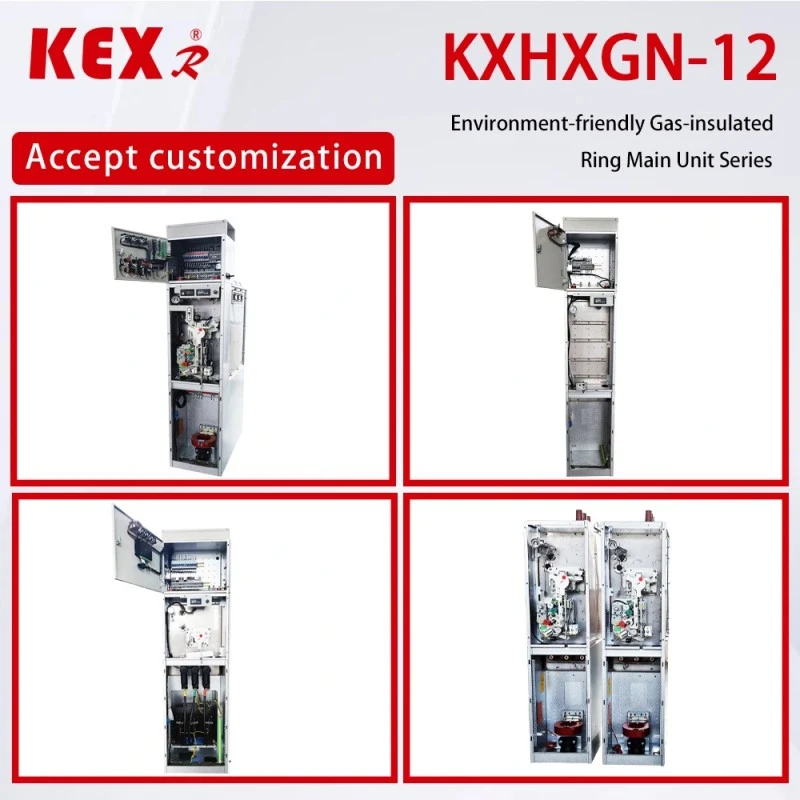

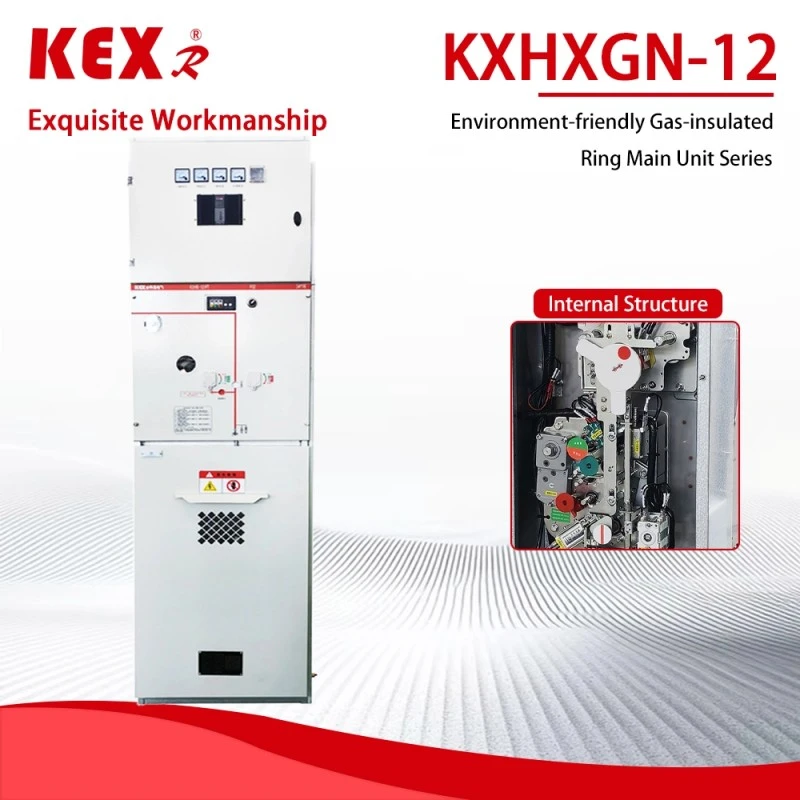

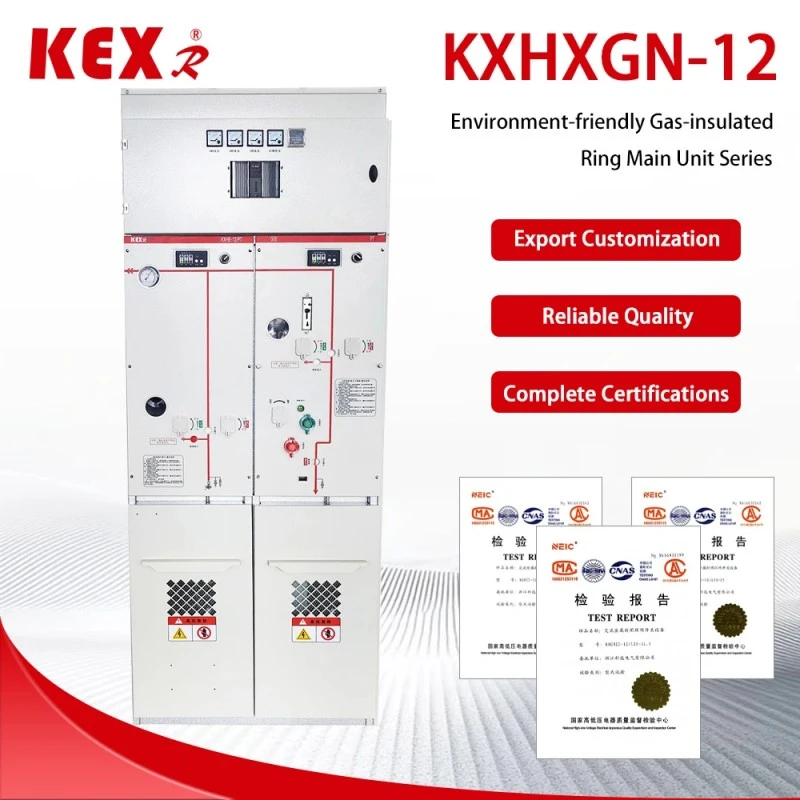

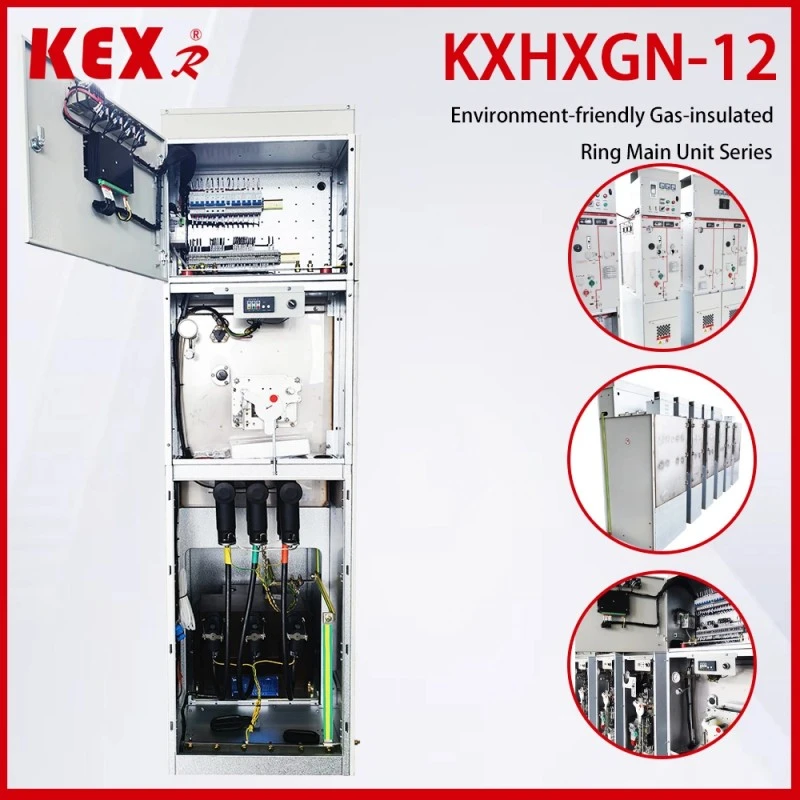

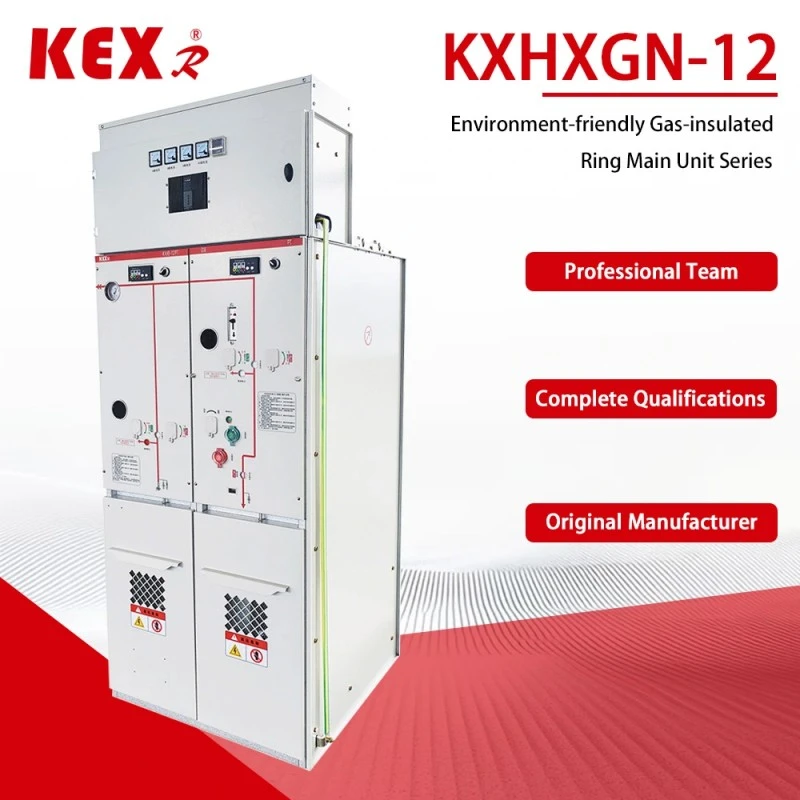

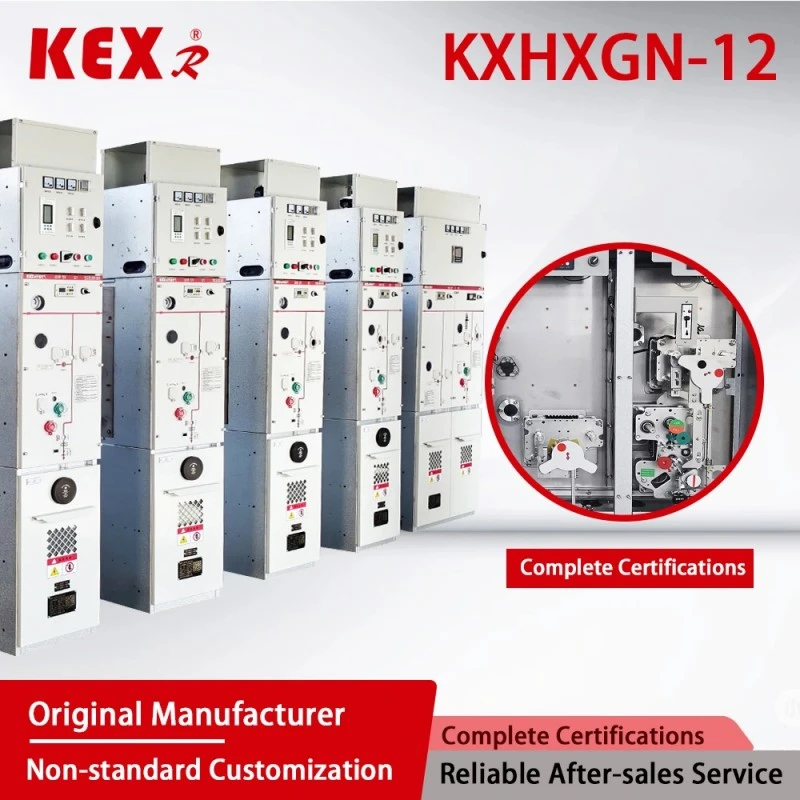

KXHXGN-12 قسم کا ماحول دوست یونٹ جو KEXR کی طرف سے تیار کیا گیا ہے، جو چین میں بجلی کی ترسیل اور تقسیم کا سامان فراہم کرنے والا ہے، ایک 12kV گیس سے موصل رنگ نیٹ ورک کیبنٹ ہے جس میں ماحولیاتی تحفظ گیس (جیسے خشک ہوا، نائٹروجن یا مکسڈ گیس) موصلیت کے درمیانے درجے کے طور پر ہے، جو بجلی کی سپلائی کے لیے موزوں ہے اور چھوٹے بجلی کی فراہمی کے لیے موزوں ہے۔ ڈسٹری بیوشن نیٹ ورکس کے اسٹیشن۔
ماڈل: KXHXGN-12
برانڈ: KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

● ماحول دوست یونٹ کی اہم خصوصیت

(1) ماحولیاتی تحفظ کے فوائد

◆ مفت SFgas: ماحول دوست یونٹ خشک ہوا کو اپناتا ہے، نائٹروجن یا ماحولیاتی تحفظ کی نئی گیس (جیسے G، AirPlus®، وغیرہ) استعمال کی جاتی ہے، جو EU F-Gas کے ضوابط اور چین کی "ڈبل کاربن" پالیسی کے مطابق ہے۔

◆ کم کاربن کا اخراج: SF رنگ نیٹ ورک کیبنٹ کے مقابلے میں، GWP (گلوبل وارمنگ پوٹینشل) صفر تک پہنچ جاتا ہے۔

(2) ساختی ڈیزائن

◆ ماڈیولر ڈیزائن: آنے والی لائن، آؤٹ گوئنگ لائن، میٹرنگ اور PT کے ماحول دوست یونٹ کو بڑھایا جا سکتا ہے۔

◆ منسلک ڈھانچہ: ماحول دوست یونٹ کی حفاظت کی سطح IP67 تک پہنچ جاتی ہے، جو کہ ڈسٹ پروف، نمی پروف اور کنڈینسیشن پروف ہے، سخت ماحول کے لیے موزوں ہے۔

◆کومپیکٹ سائز: یہ AIS رنگ نیٹ ورک کیبنٹ کے مقابلے میں جگہ بچاتا ہے اور روایتی SF₆ GIS سے زیادہ ماحول دوست ہے۔

(3) ذہین اختیارات

ذہین نگرانی (جیسے DTU، آن لائن درجہ حرارت کی پیمائش، جزوی خارج ہونے والے مادہ کی نگرانی، وغیرہ) کو انٹرنیٹ آف تھنگز (IoT) تک رسائی اور ریموٹ آپریشن اور دیکھ بھال کا احساس کرنے کے لیے منتخب کیا جا سکتا ہے۔

● ماحول دوست یونٹ کے تکنیکی پیرامیٹرز

◆ سرکٹ بریکر کیبنٹ

آئٹم				یونٹ	ڈیٹا
شرح شدہ وولٹیج				KV	12
شرح شدہ تعدد				HZ	50
درجہ بند موصل کی سطح	1 منٹ کام کرنے کی فریکوئنسی کا سامنا وولٹیج		گراؤڈ کرنا، مرحلہ سے مرحلہ	KV	42
			توڑنا		48
	لائٹنگ تسلسل وولٹیج کا سامنا (چوٹی)		گراؤڈ کرنا، مرحلہ سے مرحلہ	KV	75
			توڑنا		85
	معاون/کنٹرول سرکٹ کے وولٹیج کو برداشت کرنے والی 1 منٹ پاور فریکوئنسی (زمین تک)			KV	2
ریٹیڈ کرنٹ				A	630
شرح شدہ قلیل مدتی برداشت کرنٹ (ورچوئل ویلیو)			مین سرکٹ/ارتھنگ سوئچ	کے اے	25/4 سیکنڈ
			ارتھنگ سرکٹ	کے اے	21.7/4s
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔			مین سرکٹ/ارتھنگ سوئچ	کے اے	63
			ارتھنگ سرکٹ	کے اے	54.5
شرح شدہ شارٹ سرکٹ بریک کرنٹ اور اوقات				kA/وقت	25/30
ریٹیڈ شارٹ سرکٹ بند کرنٹ (چوٹی)				کے اے	63
شرح شدہ کیبل چارجنگ بریک کرنٹ				A	25
بریکر کا درجہ بند آپریٹنگ تسلسل O-0.3s-CO-180s-CO
مکینیکل زندگی		بریکر/منقطع کرنے والا		وقت	10000/3000
آئی پی ڈگری		مہر بند خانہ			IP67
		سوئچ گیئر شیل			IP4X
گیس پریشر		شرح شدہ گیس چارجنگ لیول (20℃، گیج پریشر)		ایم پی اے	0.02
		شرح شدہ گیس کم سے کم فیکشن لیول (20℃، گیج پریشر)		ایم پی اے	0
سگ ماہی کی کارکردگی،		سالانہ رساو کی شرح		%/سال	≤0.05

◆ لوڈ سوئچ کیبنٹ

آئٹم			یونٹ	ڈیٹا
شرح شدہ وولٹیج			KV	12
شرح شدہ تعدد			HZ	50
درجہ بند موصل کی سطح	1 منٹ کام کرنے کی فریکوئنسی کا سامنا وولٹیج		KV

	لائٹنگ تسلسل وولٹیج کا سامنا (چوٹی)		KV

	معاون/کنٹرول سرکٹ کے وولٹیج کو برداشت کرنے والی 1 منٹ پاور فریکوئنسی (زمین تک)		KV	2
ریٹیڈ کرنٹ			A	630
شرح شدہ قلیل مدتی برداشت کرنٹ (ورچوئل ویلیو)		مین سرکٹ/ارتھنگ سوئچ	کے اے	25/4 سیکنڈ
		ارتھنگ سرکٹ	کے اے	21.7/4s
شرح شدہ چوٹی کرنٹ کو برداشت کرتی ہے۔		مین سرکٹ/ارتھنگ سوئچ	کے اے	63
		ارتھنگ سرکٹ	کے اے	54.5
ریٹیڈ شارٹ سرکٹ بند کرنٹ (چوٹی)		لوڈ سوئچ/ارتھنگ سوئچ	کے اے	63
ریٹیڈ فعال لوڈ مداخلت کرنٹ			A	630
ریٹیڈ بند-لوپ مداخلت کرنٹ			A	630
5% شرح شدہ فعال لوڈ کرنٹ میں خلل ڈالتا ہے۔			A	31.5
شرح شدہ کیبل چارجنگ بریک کرنٹ			A	10
درجہ بند فعال لوڈ وقفے کے اوقات			وقت	100
گراؤنڈ فالٹ کرنٹ توڑنا			A/Time	31.5/10
لائنوں اور کیبلز کا چارج کرنٹ زمینی خرابی کی حالت میں منقطع ہو جاتا ہے۔			A/Time	17.4/10
مکینیکل زندگی	بریکر/منقطع کرنے والا		A/Time	10000/3000
آئی پی ڈگری	مہر بند خانہ			IP67
	سوئچ گیئر شیل			IP4X
گیس پریشر	شرح شدہ گیس چارجنگ لیول (20℃، گیج پریشر)		ایم پی اے	0.02
	شرح شدہ گیس کم سے کم فیکشن لیول (20℃، گیج پریشر)		ایم پی اے	0
سگ ماہی کی کارکردگی،	سالانہ رساو کی شرح		%/سال	≤0.05

● ماحول دوست یونٹ کے نفاذ کا معیار

◆ ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لیے GB/T 1022 معیارات کی عام تکنیکی ضروریات۔

◆ GB/T39063640.5kV AC دھات سے منسلک سوئچ گیئر اور کنٹرول کا سامان۔

◆ GB/T1985 ہائی وولٹیج AC الگ کرنے والا سوئچ اور گراؤنڈنگ سوئچ

◆ GB/T38043.6-40.5kV AC ہائی وولٹیج لوڈ سوئچ

◆ GB/T1984 ہائی وولٹیج AC سرکٹ بریکر

◆ GB/T4208 شیل پروٹیکشن لیول کا IP کوڈ

◆ GB/T7354 جزوی خارج ہونے والی پیمائش

◆ GB/T311.1 موصلیت کوآرڈینیشن حصہ 1: تعریف، اصول اور قواعد

● ماحول دوست یونٹ کی شرائط کا استعمال

◆ زیادہ سے زیادہ درجہ حرارت: +45 ڈگری سیلسیس؛

◆ کم سے کم درجہ حرارت: -25 ڈگری سیلسیس؛

◆ زیادہ سے زیادہ درجہ حرارت: (24 گھنٹے کی اوسط) +35 ڈگری سیلسیس؛

◆ زیادہ سے زیادہ اوسط رشتہ دار نمی (24 گھنٹے 1: ≤ 95%؛ اونچائی: ≤ 1500m؛ زلزلہ کی صلاحیت: 8 ڈگری؛

◆ پروٹیکشن گریڈ: چارج شدہ باڈی سیل IP67، سوئچ کیبنٹ شیل IP4x；

◆ آس پاس کی ہوا واضح طور پر corrosive آتش گیر گیس اور پانی کے بخارات سے آلودہ نہیں ہونی چاہیے۔

◆ کوئی بار بار پرتشدد کمپن کی جگہ نہیں ہے، اور سخت حصوں کے نیچے سختی کا ڈیزائن ہر قسم کے تقاضوں کو پورا کرتا ہے۔

◆ جب اسے عام ماحولیاتی حالات میں GB/T3906 سے آگے استعمال کیا جاتا ہے، تو صارف کو KEXR کے ساتھ بات چیت کرنی ہوگی۔

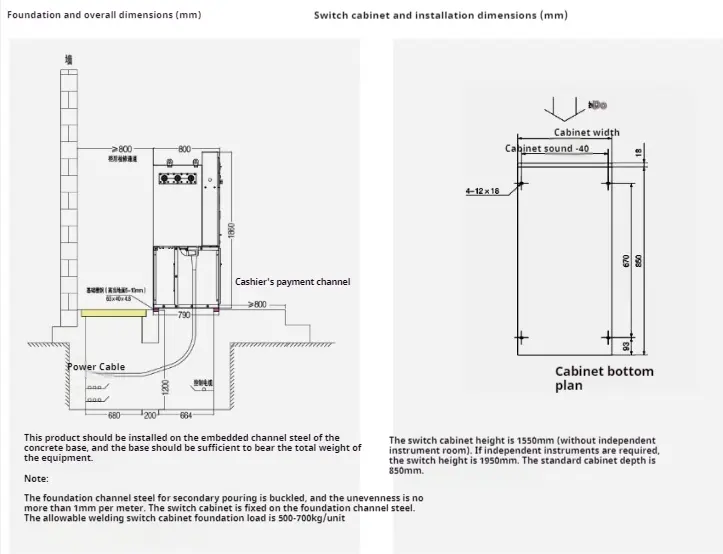

● تنصیب کی ہدایات

Environment Friendly Unit
