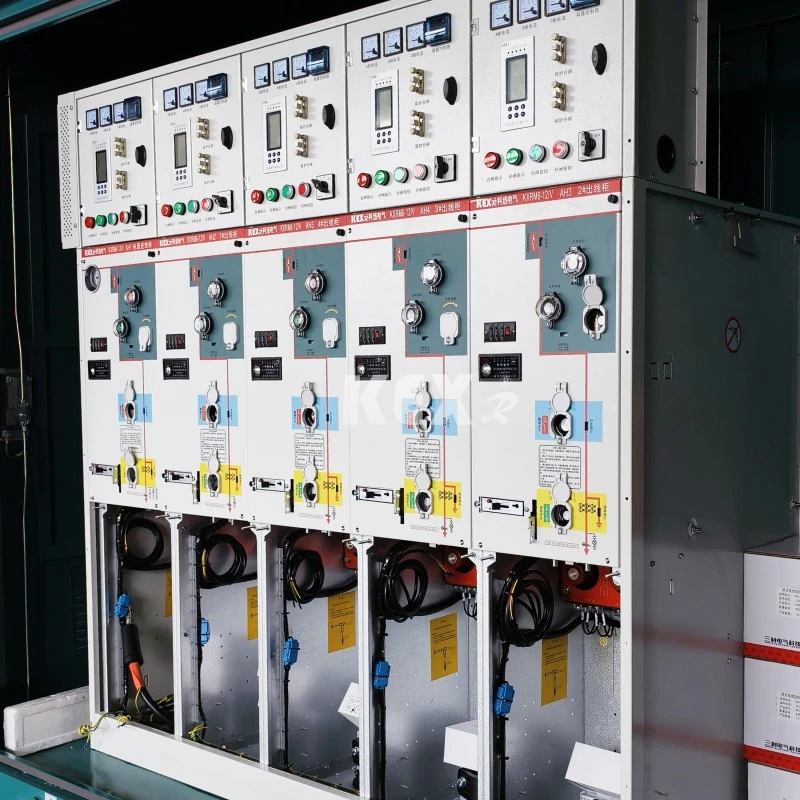

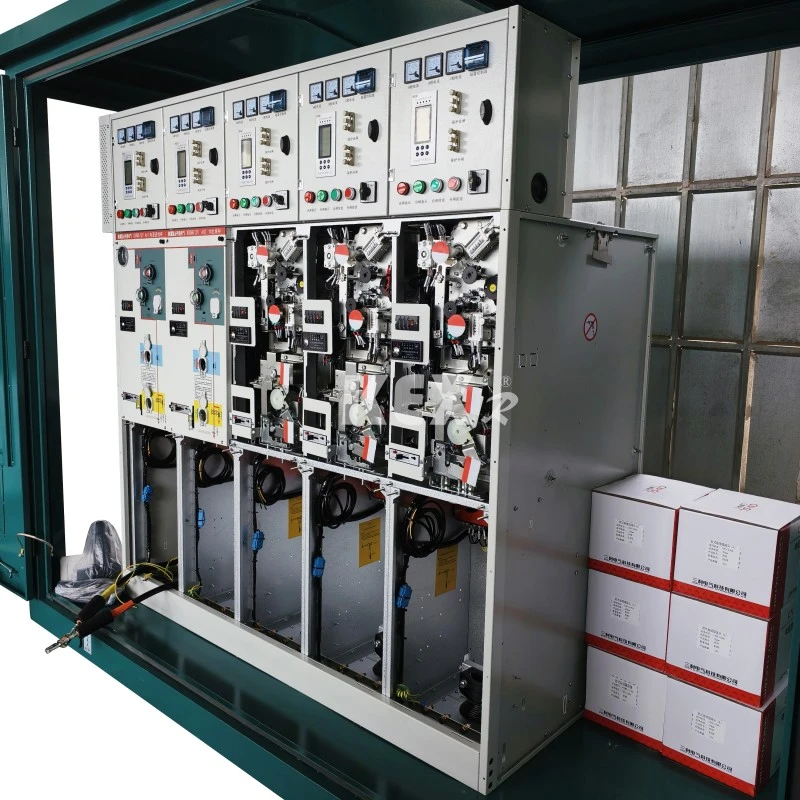

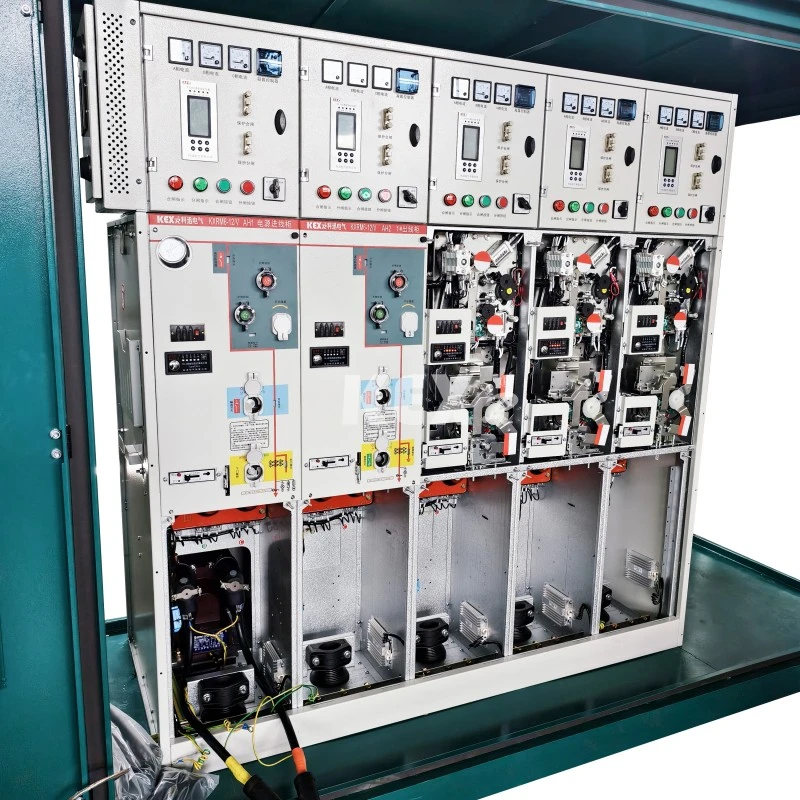

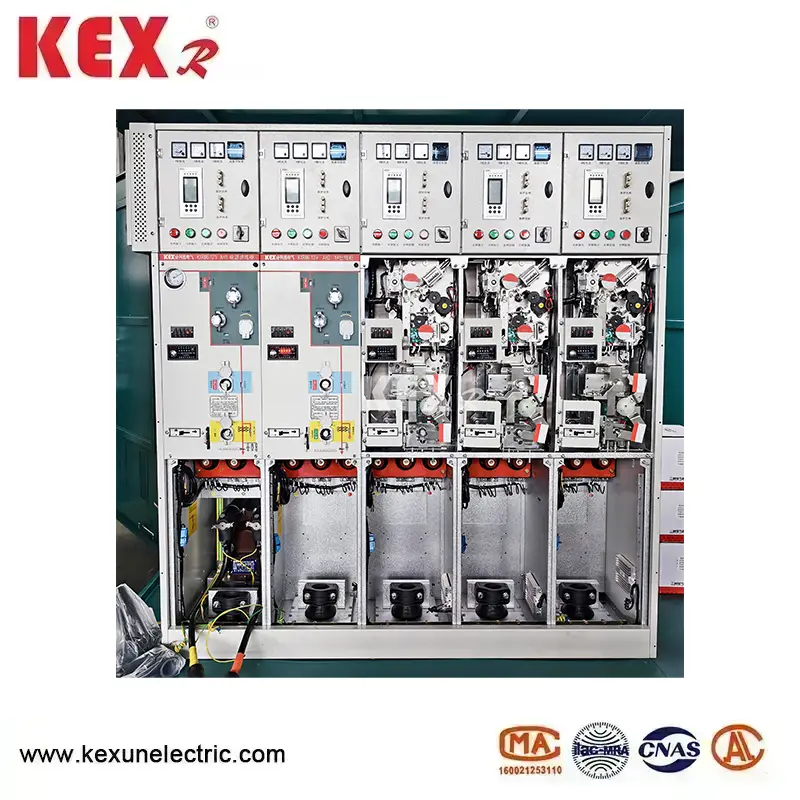

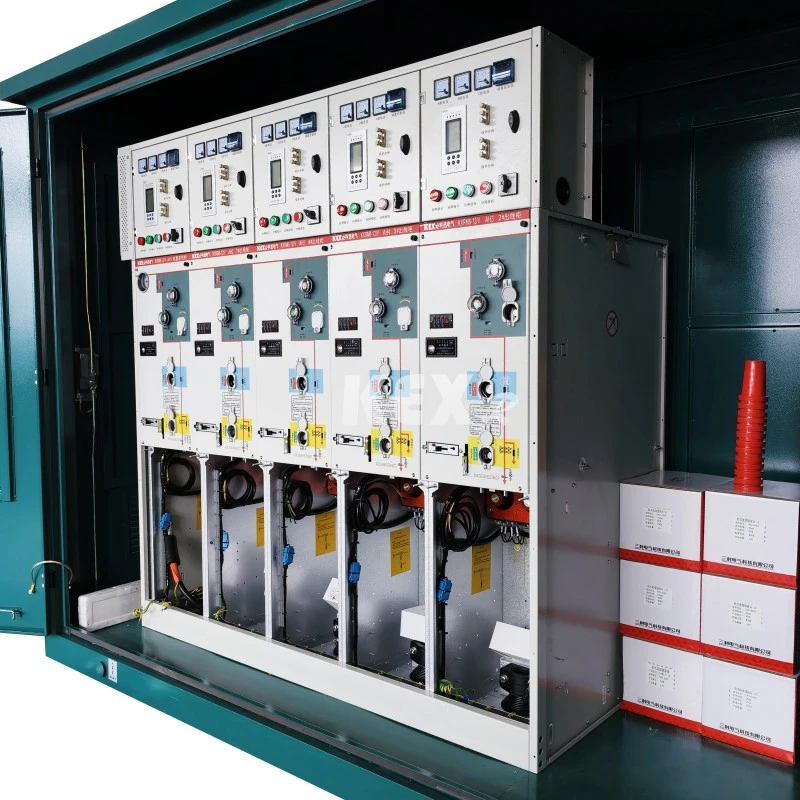

مشترکہ قسم GIS کابینہ

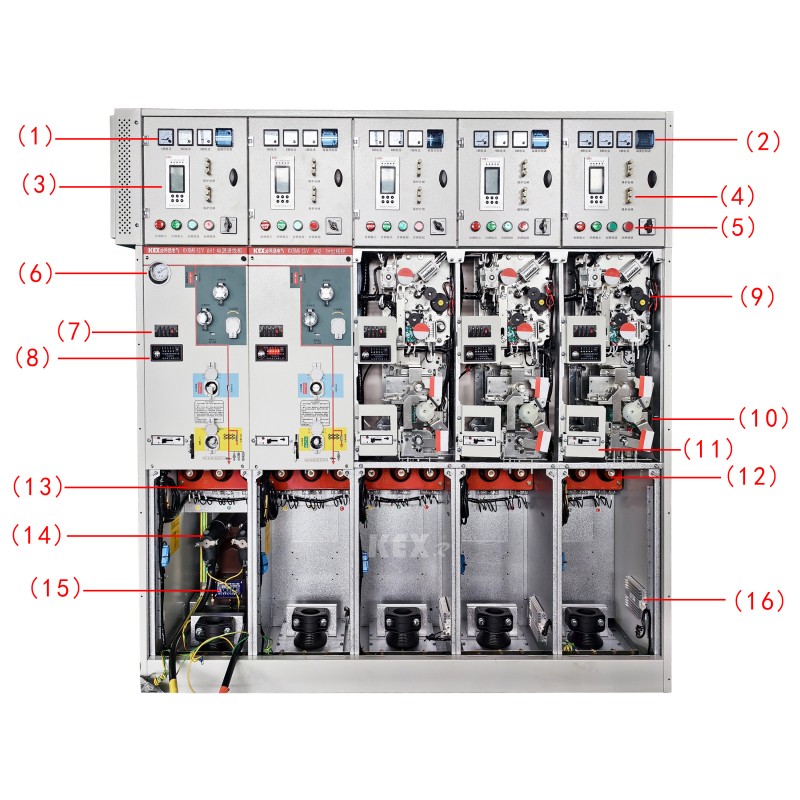

● اجزاء

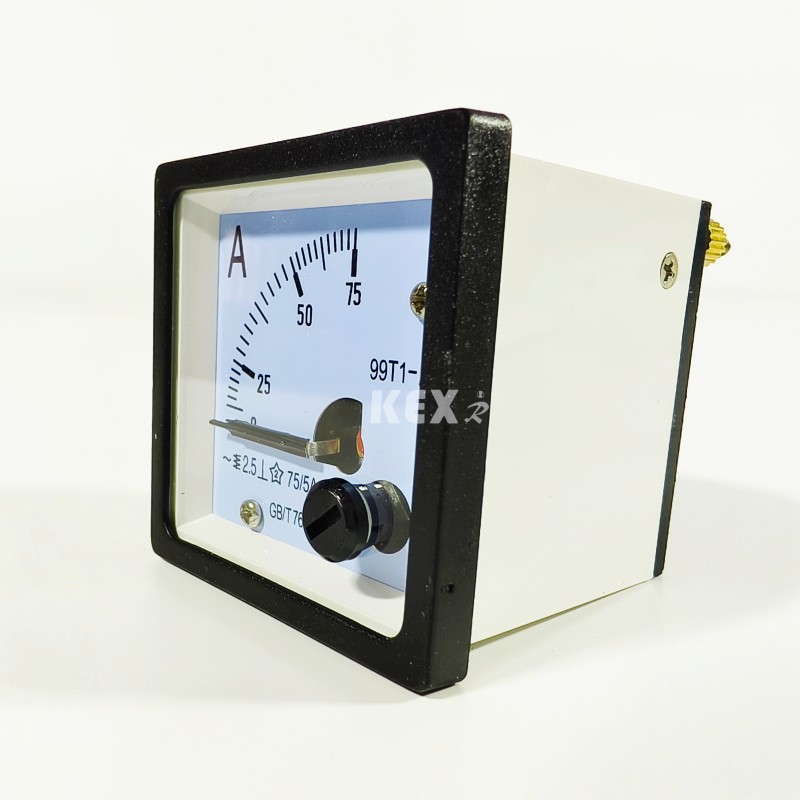

1. Ammeter

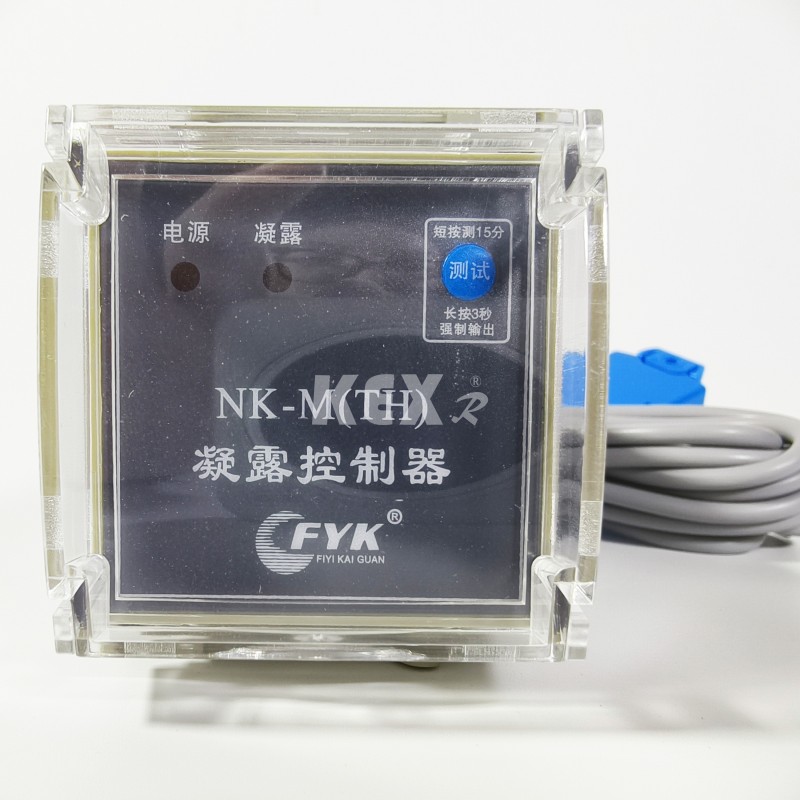

2. کنڈینسیشن کنٹرولر

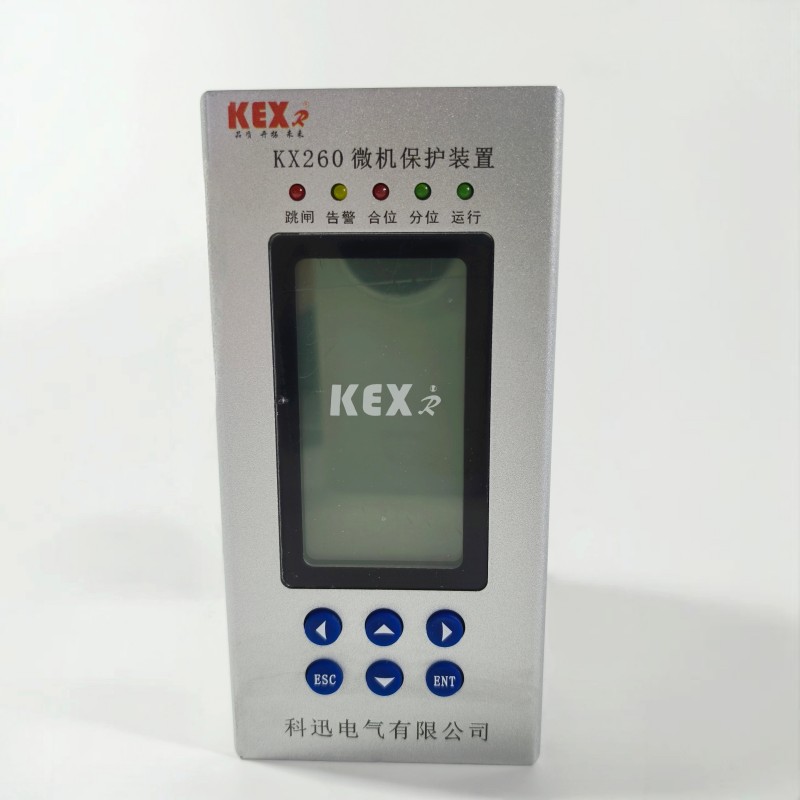

3. مائیکرو کمپیوٹر پروٹیکشن ڈیوائس

6 .بیرومیٹر

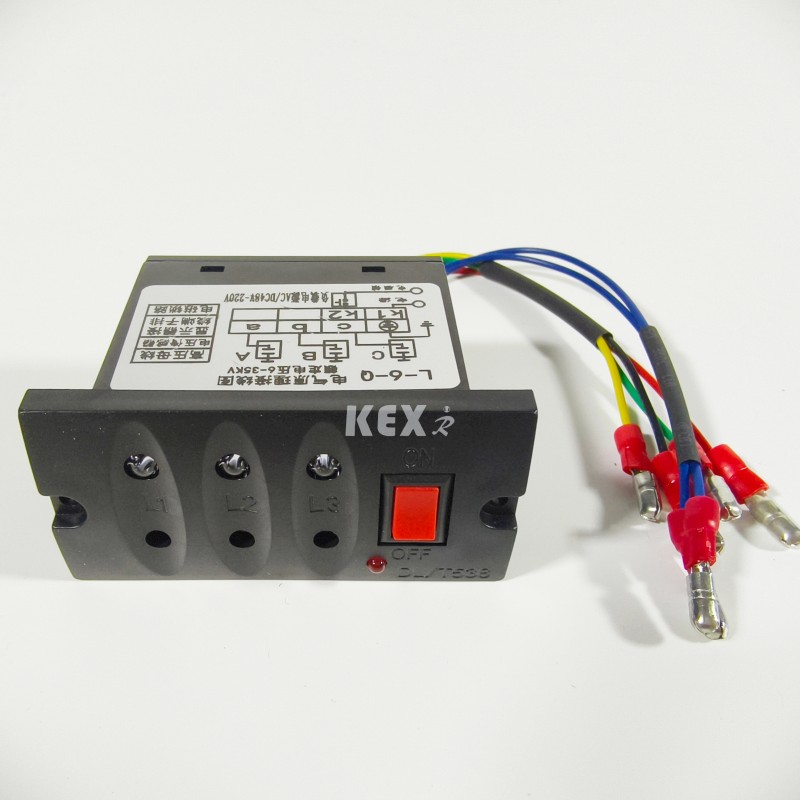

7. چارج شدہ ڈسپلے

 8. غلطی کا اشارہ

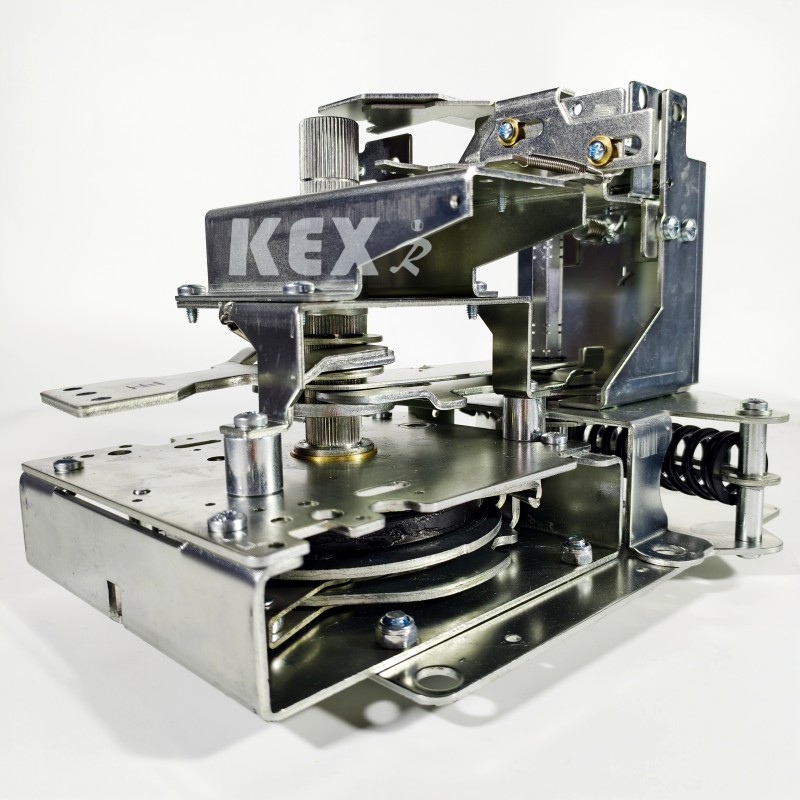

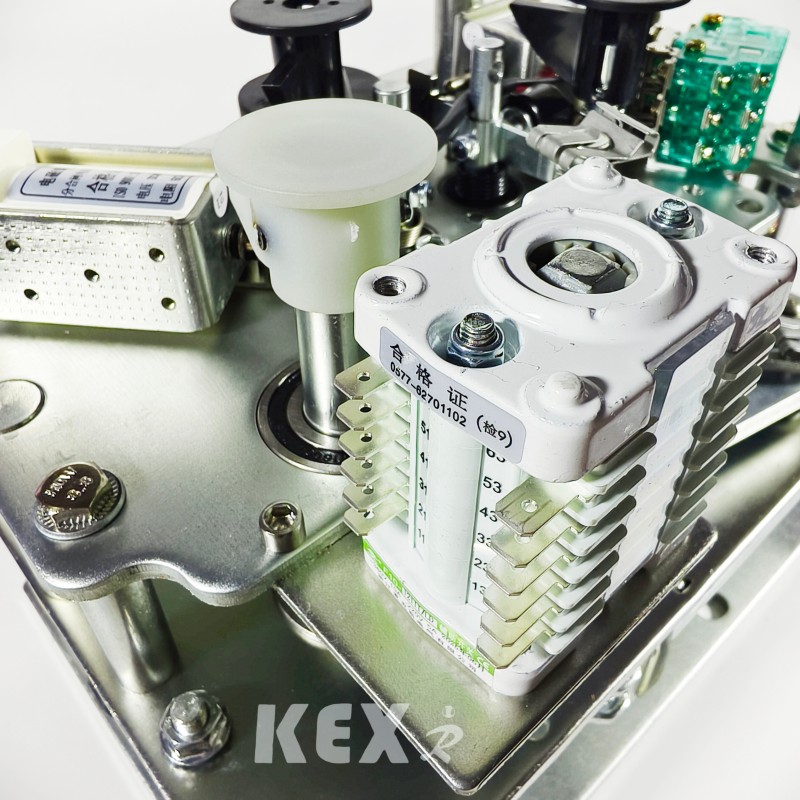

9. الیکٹرک آپریٹنگ میکانزم

10. دستی آپریٹنگ میکانزم

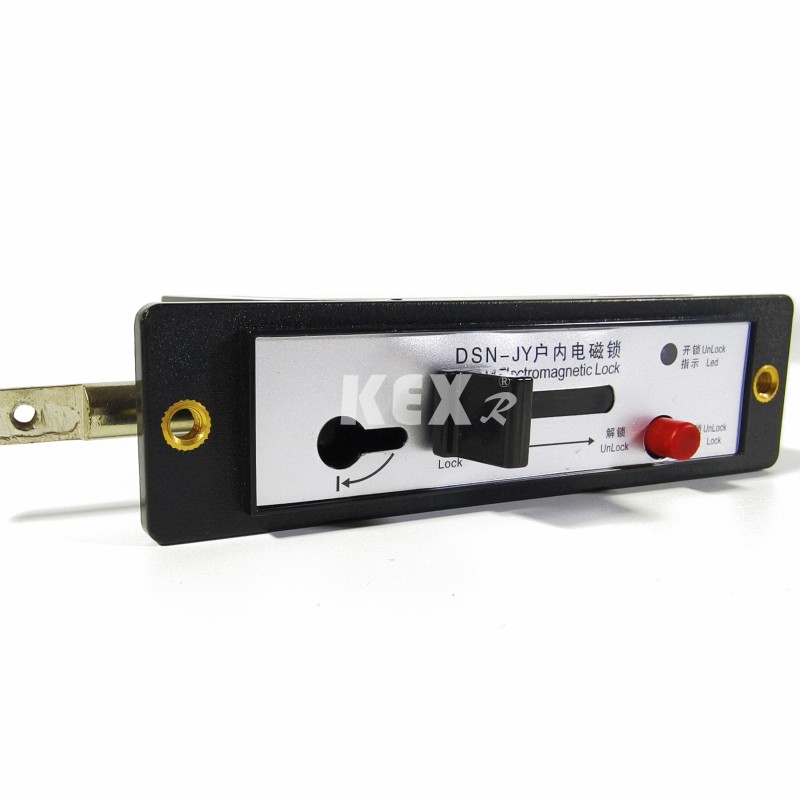

11. برقی مقناطیسی تالا

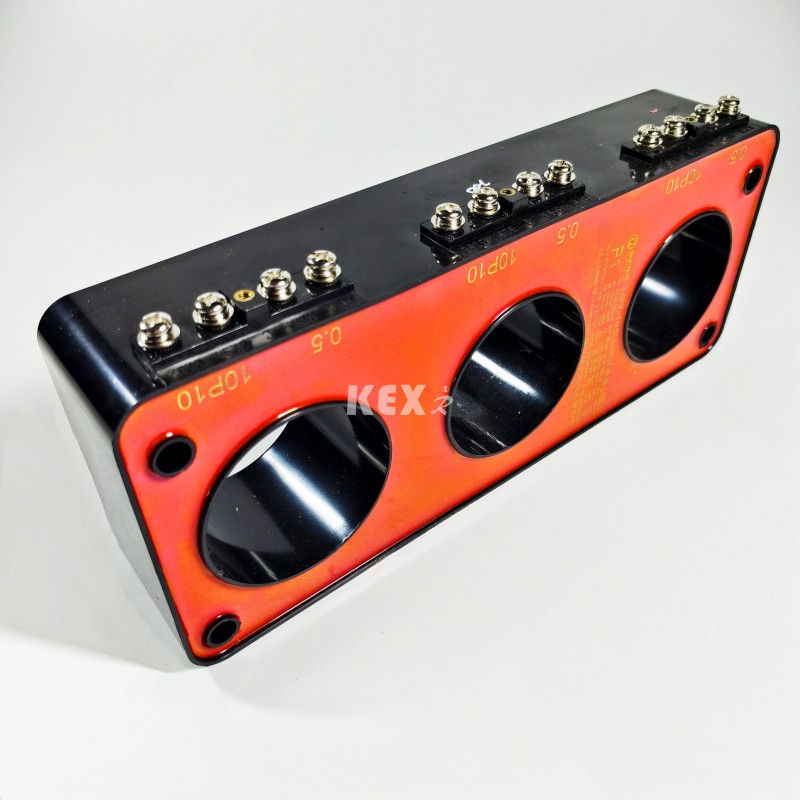

12~13 موجودہ ٹرانسفارمر

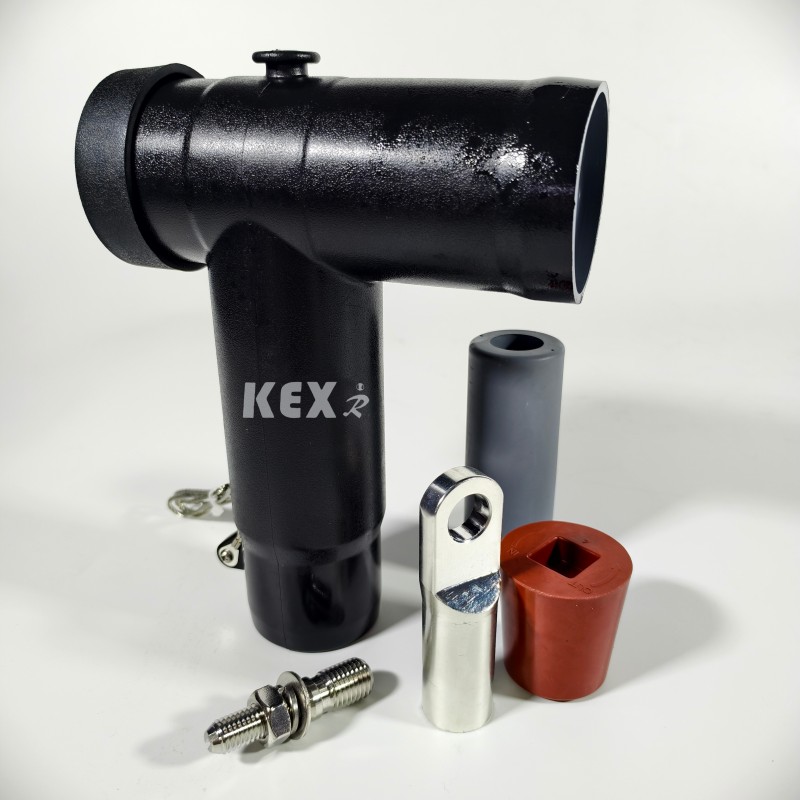

14. کیبل پلگ

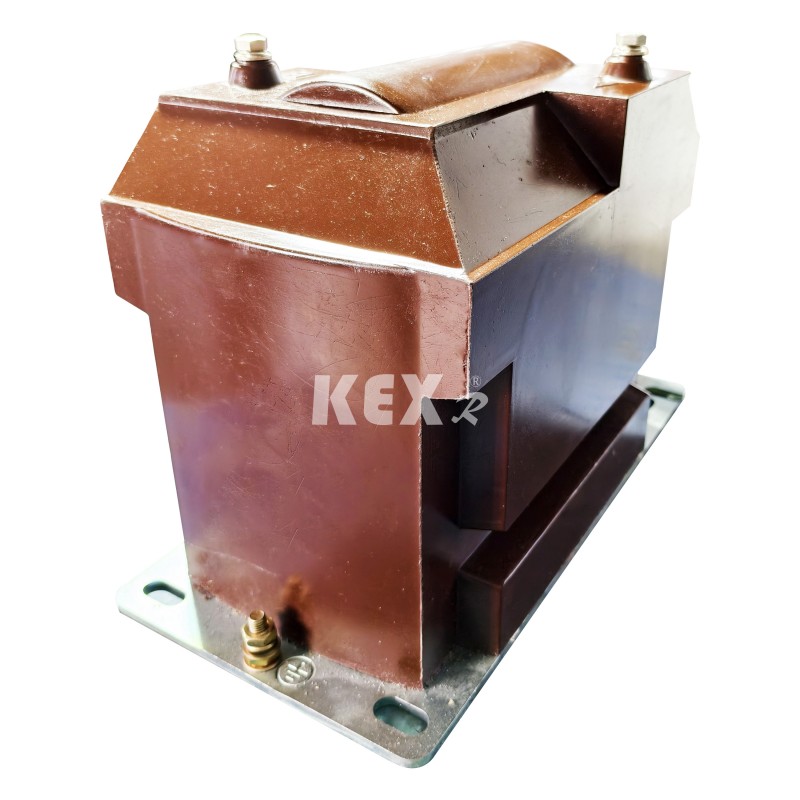

15. وولٹیج ٹرانسفارمر

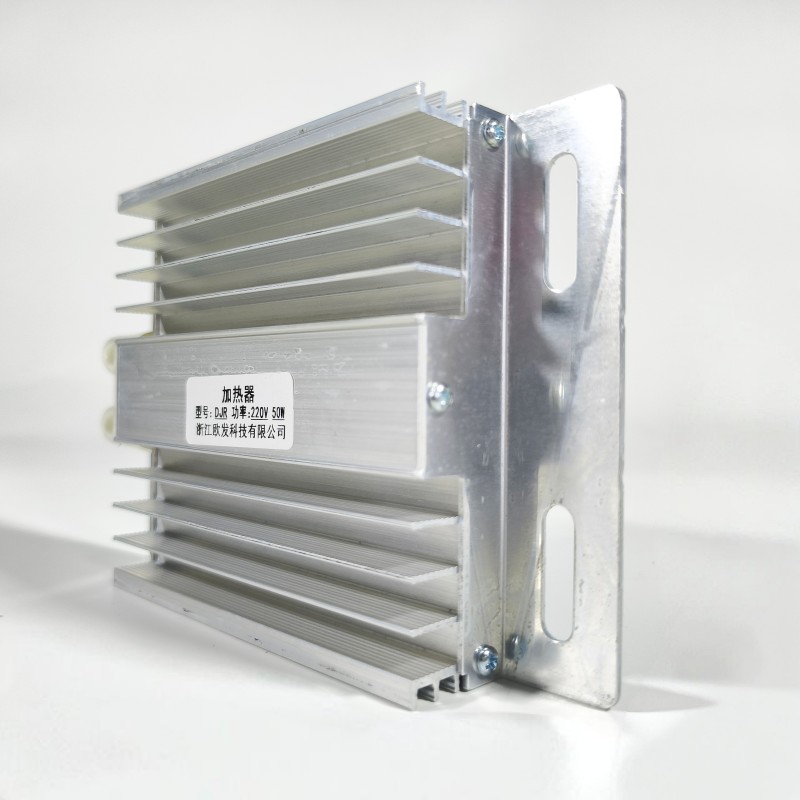

16. ایلومینیم کھوٹ ہیٹنگ پلیٹ

● شرائط استعمال کرنا

KXRM6-12 مشترکہ قسم کی GIS کیبنٹ اعلی اور کم درجہ حرارت (+40℃~-40℃)، نمی، دھول، نمک کی آلودگی، بارودی سرنگوں، اونچائی (1000m) اور دیگر ماحول کے لیے موزوں ہے۔ 24 گھنٹوں کے اندر پانی میں قلیل مدتی ڈوبنے سے استعمال متاثر نہیں ہوتا ہے۔ نوٹ: اگر اونچائی زیادہ ہے، تو براہ کرم مخصوص اونچائی کی نشاندہی کریں۔

● معیارات

KXRM6-12 مشترکہ قسم کی GIS کابینہ ذیل کے معیارات پر پورا اترتی ہے۔

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 وغیرہ...

GB3804، GB3906، GB11022 وغیرہ...

● اہم فوائد

◆ KXRM 6-12 مشترکہ قسم GIS کیبنٹ میں SF6 گیس کو بجھانے اور موصلیت کا ذریعہ کے طور پر استعمال کیا جاتا ہے۔

◆ سوئچ کیبنٹ مکمل طور پر سیل اور موصل ہے۔ بس بار، سوئچ اور لائیو پارٹس سٹینلیس سٹیل کے شیل میں مکمل طور پر بند ہیں۔

◆ گہا 1.4bar SF6 گیس سے بھرا ہوا ہے، اور تحفظ کی سطح IP67 تک پہنچ جاتی ہے: پوری سوئچ ڈیوائس بیرونی ماحولیاتی حالات سے مکمل طور پر متاثر نہیں ہوتی ہے، جو کہ قلیل مدتی پانی میں ڈوبنے جیسی انتہائی صورت حال میں بھی سوئچ کے نارمل آپریشن کو یقینی بنا سکتی ہے، اور پروڈکٹ مینٹیننس سے پاک ہے۔

◆ سوئچ کیبنٹ میں ایک کامل "پانچ روک تھام" انٹر لاکنگ ڈیوائس ہے، جو عملے اور آلات کے آپریشن کی ناکامی کو مکمل طور پر ختم کر دیتی ہے جو انسانی غلط استعمال کی وجہ سے ہو سکتی ہے۔

 ◆ تمام سوئچ کیبنٹ میں پریشر ریلیف کے قابل بھروسہ چینلز ہوتے ہیں، جو انتہائی حالات میں بھی آپریٹرز کی ذاتی حفاظت کو یقینی بنا سکتے ہیں۔

 ◆ کابینہ کو فکسڈ یونٹ کے امتزاج اور قابل توسیع یونٹ کے امتزاج میں تقسیم کیا گیا ہے۔

◆ کابینہ عام طور پر سامنے سے داخل ہوتی ہے اور باہر نکلتی ہے، اور اسے مختلف تنصیب کی پوزیشنوں کے مطابق سائیڈ سے بھی بڑھا یا جا سکتا ہے۔

◆ کابینہ کا سائز نصب کرنے کے لیے آسان ہے، اور یہ ان جگہوں کے لیے موزوں ہو سکتا ہے جہاں تنگ جگہ اور خراب ماحولیاتی حالات ہوں۔

◆ کابینہ صارفین کی مختلف ضروریات کے مطابق الیکٹرک، ریموٹ کنٹرول اور مانیٹرنگ ڈیوائسز سے لیس ہوسکتی ہے۔

● بنیادی طور پر تکنیکی پیرامیٹرز کا ٹیبل

نوٹ¹:فیوز کے ریٹیڈ کرنٹ پر منحصر ہے۔

نوٹ²:ہائی وولٹیج فیوز پر منحصر ہے۔

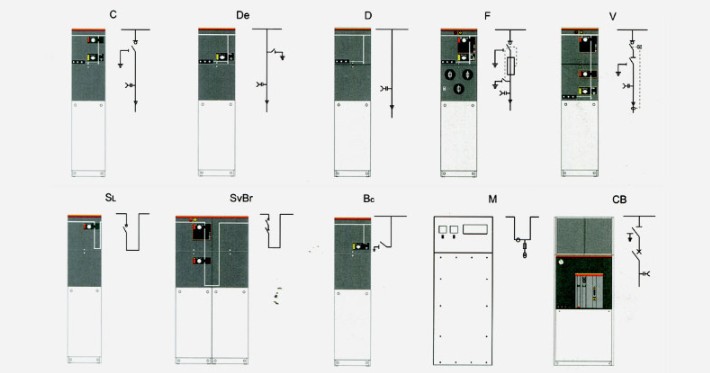

● مشترکہ قسم کے GIS کیبنٹ کے ہر ماڈیول میں درج ذیل کنفیگریشن ہوتی ہے

▶D کابینہ کی ترتیب معیاری ترتیب اور خصوصیات کے لیے "کیبل کنکشن ماڈیول بغیر گراؤنڈنگ نائف" دیکھیں۔

▶ C کابینہ کی ترتیب معیاری ترتیب اور خصوصیات کے لیے "لوڈ سوئچ ماڈیول" دیکھیں۔

▶F کابینہ کی ترتیب معیاری ترتیب اور خصوصیات کے لیے "ویکیوم سوئچ ماڈیول" دیکھیں۔

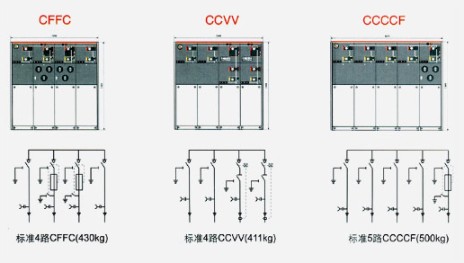

 KX-RM6 Combined Type GIS کیبنٹ معیاری امتزاج بھی درج ذیل کنفیگریشن فراہم کر سکتا ہے

▶آنے والی بشنگ کا Capacitive وولٹیج انڈیکیٹر

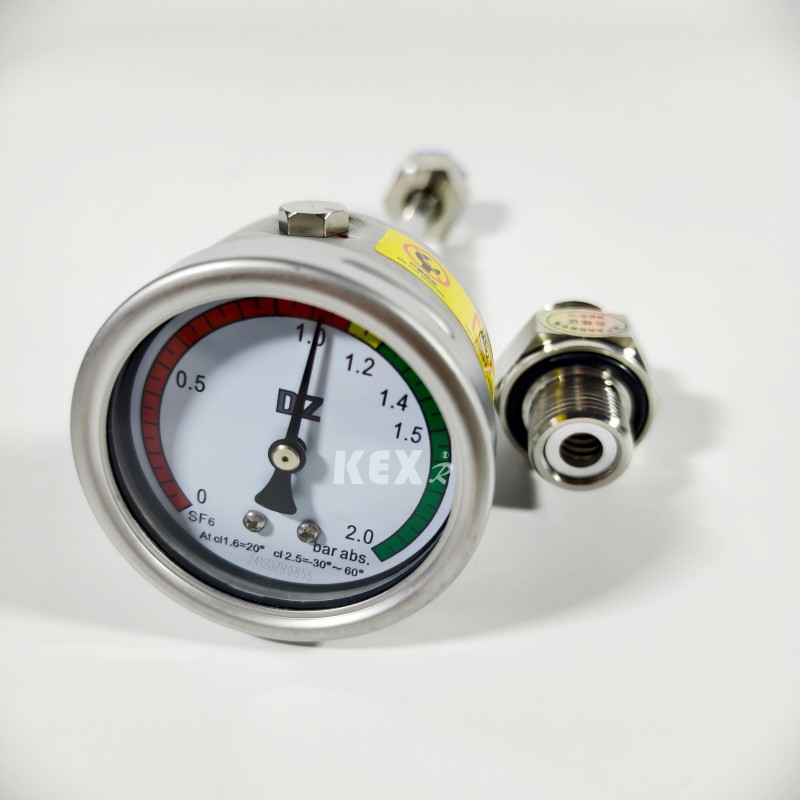

▶ ہر ایئر چیمبر SF6 کثافت کی نگرانی کے لیے پریشر گیج سے لیس ہے۔

▶ لفٹنگ لگ

▶آپریٹنگ ہینڈل

مثال:

□ لوڈ سوئچ ماڈیول C

○ معیاری ترتیب اور خصوصیات

▶630a بس بار

▶ تھری اسٹیشن لوڈ/گراؤنڈنگ سوئچ

▶ دو آزاد لوڈ سوئچز اور گراؤنڈنگ سوئچ آپریٹنگ شافٹ کے ساتھ تھری سٹیشن سنگل اسپرنگ آپریٹنگ میکانزم۔

▶ لوڈ سوئچ اور گراؤنڈنگ سوئچ کی پوزیشن کا اشارہ

▶ سامنے کی طرف افقی آؤٹ گوئنگ بشنگ، 630A 400 سیریز بولٹ بشنگ۔

▶بشنگ الیکٹریفیکیشن کی نشاندہی کرنے کے لیے Capacitive وولٹیج اشارے

▶ تمام سوئچ فنکشنز کے لیے، پینل پر پیڈ لاک ڈیوائس کو انسٹال کرنا آسان ہے۔

▶SF6 گیس پریشر گیج (ہر SF6 گیس باکس میں صرف ایک)

▶ گراؤنڈنگ بس بار

▶ گراؤنڈنگ سوئچ اور کیبل روم کے فرنٹ پینل کے درمیان انٹر لاکنگ

○ اختیاری کنفیگریشنز اور خصوصیات

▶ محفوظ بس کی توسیع

▶ بیرونی بس

▶ لوڈ سوئچ الیکٹرک آپریٹنگ میکانزم DC24V/48V/110V/220V؛ AC 110V/220V；

▶شارٹ سرکٹ اور گراؤنڈ فالٹ انڈیکیٹر ماپنے والی انگوٹی کرنٹ ٹرانسفارمر اور ایمیٹر

▶ ماپنے والی انگوٹی کرنٹ ٹرانسفارمر اور واٹ گھنٹے میٹر

▶ لائٹننگ آریسٹر یا ڈبل ​​کیبل ہیڈ کو کیبل انلیٹ آستین پر نصب کیا جا سکتا ہے۔

▶ کلیدی انٹرلاک آنے والی لائن لائیو گراؤنڈنگ لاکنگ (بشنگ لائیو ہونے پر گراؤنڈنگ سوئچ کو لاک کرنا) AC/DC 110 V/220 V. معاون رابطہ

▶ لوڈ سوئچ پوزیشن 2NO+2NC، گراؤنڈنگ سوئچ پوزیشن 2NO+2NC، پریشر گیج 1NO سگنل کے ساتھ، اور آرک بجھانے والا 1NO سگنل کے رابطے کے ساتھ۔

▶ ثانوی ڈیوائس کو انسٹال کیا جا سکتا ہے۔

▶سوئچ کیبنٹ کے اوپری حصے میں سیکنڈری لائن چیمبر، سوئچ کیبنٹ کے اوپری حصے میں کم وولٹیج باکس۔

□ لوڈ سوئچ اور فیوز کا مشترکہ ماڈیول F

○ معیاری ترتیب اور خصوصیات

▶630a بس بار

▶ تھری اسٹیشن لوڈ سوئچ، فیوز کا پہلا سرا میکانکی طور پر فیوز کے آخر میں گراؤنڈنگ سوئچ کے ساتھ منسلک ہوتا ہے۔

▶ تھری اسٹیشن اسپرنگ آپریٹنگ میکانزم، دو آزاد لوڈ سوئچز اور گراؤنڈنگ سوئچ آپریٹنگ شافٹ کے ساتھ۔

▶ لوڈ سوئچ اور گراؤنڈنگ سوئچ کی پوزیشن کا اشارہ

▶ فیوز بیرل

▶ فیوز افقی طور پر رکھا گیا ہے۔

▶فیوز ٹرپ انڈیکیشن سامنے کی طرف افقی آؤٹ گوئنگ بشنگ، 200A کی 200 سیریز پلگ ان بشنگ۔

▶بشنگ الیکٹریفیکیشن کی نشاندہی کرنے کے لیے Capacitive وولٹیج اشارے

▶ تمام سوئچ فنکشنز کے لیے، پینل پر پیڈ لاک ڈیوائس کو انسٹال کرنا آسان ہے۔

▶SF6 گیس پریشر گیج (ہر SF6 گیس باکس میں صرف ایک)

▶ گراؤنڈنگ بس بار

▶ ٹرانسفارمر کے تحفظ کے لیے فیوز پیرامیٹرز 12KV، زیادہ سے زیادہ 125A، 24KV اور زیادہ سے زیادہ 63A ہیں۔

▶ گراؤنڈنگ سوئچ اور کیبل روم کے فرنٹ پینل کے درمیان انٹر لاکنگ۔

○ اختیاری کنفیگریشنز اور خصوصیات

▶محفوظ بس بار ایکسٹینشن

لوڈ سوئچ آپریشن 24V/48V DC 110V/220V DC/AC کے لیے بیرونی بس موٹر۔

▶ متوازی ٹرپ کوائل 24V/48V DC 110V/220V DC/AC۔

▶ متوازی بند ہونے والی کوائل 24V/48V DC 110V/220V DC/AC۔

▶ ماپنے والی انگوٹھی کرنٹ ٹرانسفارمر اور ایمیٹر ماپنے والی انگوٹھی کرنٹ ٹرانسفارمر اور واٹ آور میٹر

▶ آنے والی لائن لائیو گراؤنڈنگ لاکنگ (بشنگ لائیو ہونے پر گراؤنڈنگ سوئچ کو لاک کرنا) AC/DC 110 V/220 V. معاون رابطہ

▶ لوڈ کلوزنگ پوزیشن 2NO+2NC، گراؤنڈنگ سوئچ پوزیشن 2NO+2NC، فیوز اڑانے والا 1NO، پریشر گیج 1NO سگنل کے ساتھ، اور آرک بجھانے والا 1NO سگنل کے رابطے کے ساتھ۔

▶ ثانوی ڈیوائس کو سوئچ کیبنٹ کے اوپری حصے میں سیکنڈری لائن چیمبر اور سوئچ کیبنٹ کے اوپری حصے میں کم وولٹیج والے باکس میں انسٹال کیا جا سکتا ہے۔

□ میٹر ماڈیول M

○ معیاری ترتیب اور خصوصیات

▶12KV میٹرنگ کیبنٹ

▶ 2 موجودہ ٹرانسفارمرز

▶ 2 وولٹیج ٹرانسفارمرز

▶6pcs 400-سیریز کی بشنگز GSFR6-12 کی لچکدار توسیعی بیرونی بس کو اوپری انلیٹ اور نچلے آؤٹ لیٹ کے ساتھ جوڑنے کے لیے استعمال کی جاتی ہیں۔

▶ PT کی حفاظت کے لیے شعلہ توڑنے والا

▶ کم دباؤ کا جزو 1 وولٹ میٹر چینج اوور سوئچ کے ساتھ، 1 ایممیٹر چینج اوور سوئچ کے ساتھ، چوڑائی x اونچائی x گہرائی = 696×1806×820mm۔

○ اختیاری کنفیگریشنز اور خصوصیات

▶ 3 موجودہ ٹرانسفارمرز

▶ 3 وولٹیج ٹرانسفارمر بجلی گرانے والا

▶کیپسیٹیو وولٹیج اشارے یہ بتانے کے لیے کہ سوئچ گیئر چارج ہو گیا ہے

▶کم دباؤ کا جزو: 1 پاور میٹر، 1 ری ایکٹیو پاور میٹر۔

□ VCB ماڈیول CB

○معیاری اور اختیاری کنفیگریشن اور خصوصیات

1250a/630a بس بار کی آنے والی کیبل پر لائٹننگ آریسٹر نصب ہے۔

▶ 1250a/630a کی لائن پروٹیکشن کے لیے ویکیوم سرکٹ بریکر

▶ موجودہ ٹرانسفارمر

▶ ویکیوم سرکٹ بریکر VD4X0 برقی طور پر چلنے والا 10VDC

▶ وولٹیج ٹرانسفارمر

▶ UXO کا الیکٹرک آپریشن، ویکیوم سرکٹ بریکر کا ایک اوپری تھری سٹیشن الگ تھلگ/گراؤنڈنگ سوئچ۔ ▶ تحفظ اور کنٹرول یونٹ REF542plus (حفاظتی CT کے ساتھ)

▶ شنٹ ٹرپ کوائل 110V/220V DC

▶ کلوزنگ کوائل 110V/220VDC

آؤٹ لیٹ بشنگ 1250A/630A کی 400 سیریز والی بولٹ بشنگ سامنے کی طرف افقی طور پر ترتیب دی گئی ہے۔

▶بشنگ لائیو کی نشاندہی کرنے کے لیے Capacitive وولٹیج انڈیکیٹر 1250A/630A کی مخصوص بس ایکسٹینشن

▶SF6 گیس پریشر گیج (ہر SF6 گیس باکس میں صرف ایک) چوڑائی x اونچائی x گہرائی = 696×1806×781 ملی میٹر۔ ▶ آن آف ترتیب: O-0.3s-CO-180s-CO۔

▶ گیس پریشر سینسر

□ اختیاری لوازمات

1. معاون رابطہ تمام لوڈ سوئچز اور سرکٹ بریکر 2NO+2NC سے لیس ہوسکتے ہیں جو سوئچ پوزیشن کی نشاندہی کرتے ہیں۔ ٹرانسفارمر سوئچ اور سرکٹ بریکر پر ایک متوازی ٹرپ کوائل (AC یا DC) نصب کیا جا سکتا ہے، اور کم وولٹیج کنٹرول کا جزو سامنے والے پینل کے پیچھے واقع ہے۔

2. وولٹیج کا اشارہ Capacitive وولٹیج انڈیکیٹر دکھاتا ہے کہ بشنگ چارج ہوئی ہے یا نہیں، اور اس پر موجود ساکٹ جوہری مرحلے کے لیے استعمال کیا جا سکتا ہے۔

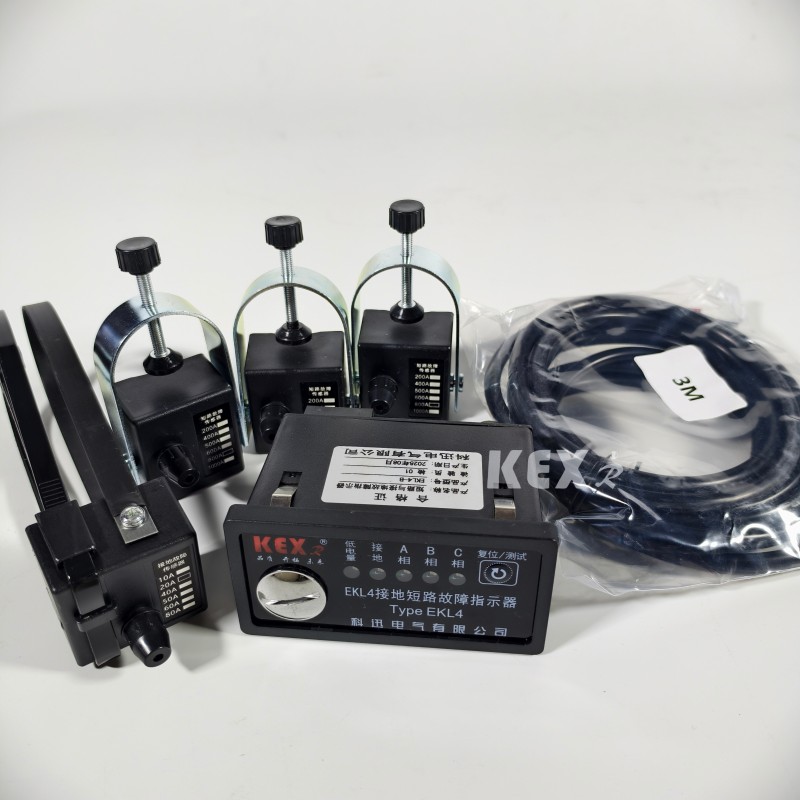

3. شارٹ سرکٹ اور گراؤنڈ فالٹ انڈیکیٹر فالٹ لوکیشن کو آسان بنانے کے لیے، کیبل سوئچ ماڈیول کو شارٹ سرکٹ اور گراؤنڈ فالٹ انڈیکیٹرز سے لیس کیا جا سکتا ہے تاکہ فالٹ کا سادہ پتہ لگایا جا سکے۔

4. الیکٹرک آپریشن یہ کیبل سوئچ یونٹ اور ٹرانسفارمر یونٹ کے مینوئل آپریشن میکانزم کے لیے ایک معیاری اسکیم ہے۔ آپ الیکٹرک آپریٹنگ میکانزم کو انسٹال کرنے کا بھی انتخاب کر سکتے ہیں۔ کیبل سوئچز، ویکیوم سرکٹ بریکرز اور گراؤنڈنگ سوئچ سب سامنے والے پینل کے پیچھے واقع میکانزم کے ذریعے چلائے جاتے ہیں۔ تمام سوئچز اور سرکٹ بریکر آپریٹنگ ہینڈل (معیاری ترتیب) کے ذریعے چلائے جا سکتے ہیں، یا موٹر آپریٹنگ میکانزم (اسسریز) سے لیس ہو سکتے ہیں۔ تاہم، گراؤنڈنگ سوئچ کو صرف دستی طور پر چلایا جا سکتا ہے، اور فالٹ کرنٹ کو بند کرنے کی صلاحیت کے ساتھ ایک طریقہ کار ترتیب دیا گیا ہے۔ الیکٹرک آپریٹنگ میکانزم کو مراحل کے ذریعے آسانی سے محسوس کیا جا سکتا ہے۔

5. کیبل کنکشن DIN47636 کے مطابق معیاری جھاڑیاں نصب ہیں۔ تمام جھاڑیوں کی زمین سے اونچائی یکساں ہے اور کیبل روم کور پلیٹ سے محفوظ ہیں۔ کچھ کور پلیٹوں کو گراؤنڈنگ سوئچ کے ساتھ آپس میں جوڑا جا سکتا ہے، اور ڈبل کیبل آنے والی لائنوں کے لیے خصوصی ڈبل کیبل روم کور پلیٹیں بھی استعمال کی جا سکتی ہیں۔

6. پریشر انڈیکیٹر عام طور پر پریشر انڈیکیٹر سے لیس ہوتا ہے، جو پریشر گیج سے بنتا ہے۔ اس کے علاوہ، دباؤ میں کمی کی نشاندہی کرنے کے لیے بجلی کے رابطے فراہم کیے جا سکتے ہیں۔

7. کی لاک سرکٹ بریکرز، لوڈ سوئچز اور گراؤنڈنگ سوئچز کے لیے کلیدی تالے نصب کیے جا سکتے ہیں۔ اسے لاک انٹر لاکنگ سیمی شیلٹر سے لیس کیا جاسکتا ہے، جو سرکٹ بریکرز، لوڈ سوئچز اور گراؤنڈنگ سوئچز کے لیے موزوں ہے۔

8. آرک انٹرپرٹر تمام رنگ نیٹ ورک یونٹس آرک گرفتار کرنے والوں سے لیس ہوسکتے ہیں۔ جب اندر آرکنگ ہوتی ہے تو، آرک گرفتار کرنے والے خود بخود آنے والی بشنگ پر بند ہو جائیں گے، بشمول D، DE اور V ماڈیولز، اور تمام کیبل ماڈیول آرک گرفتاری سے لیس ہو سکتے ہیں۔ انہیں یونٹ کے ساتھ آرڈر کرنا چاہیے اور اسے تبدیل نہیں کر سکتے۔ آرک بجھانے والے عمل کی نشاندہی اس طریقہ سے کی جا سکتی ہے، اور SF6 کیبنٹ میں برقی رابطے سامنے والے پینل کے پیچھے ٹرمینل سے جڑے ہوئے ہیں۔

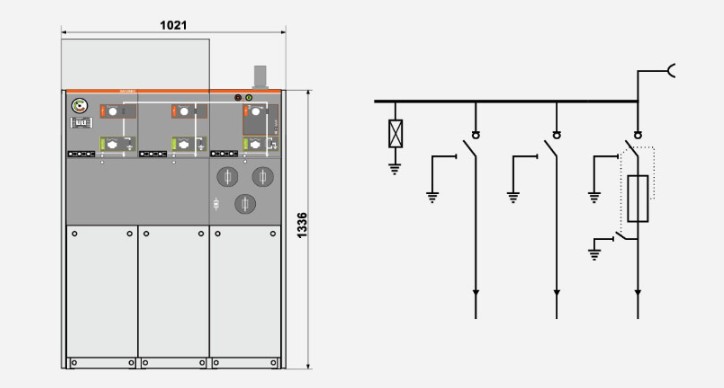

● سکیم کی مثال

◆ سکیم 1 SA+CCF+

 بس پر لائٹننگ آریسٹر لگائیں اور اسے توسیع کے لیے چھوڑ دیں۔

 نوٹ: سوئچ یونٹس کی تعداد 3 سے کم نہیں ہونی چاہیے۔

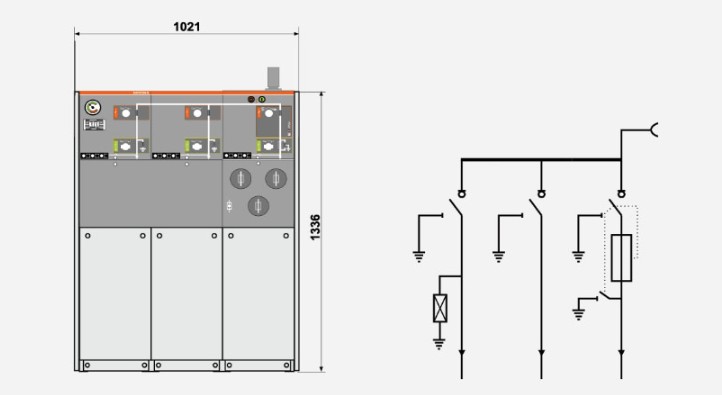

◆ سکیم 2 CCF+

آنے والی لائن اور ریزرو توسیع میں بجلی کے گرفتاری کو انسٹال کریں۔

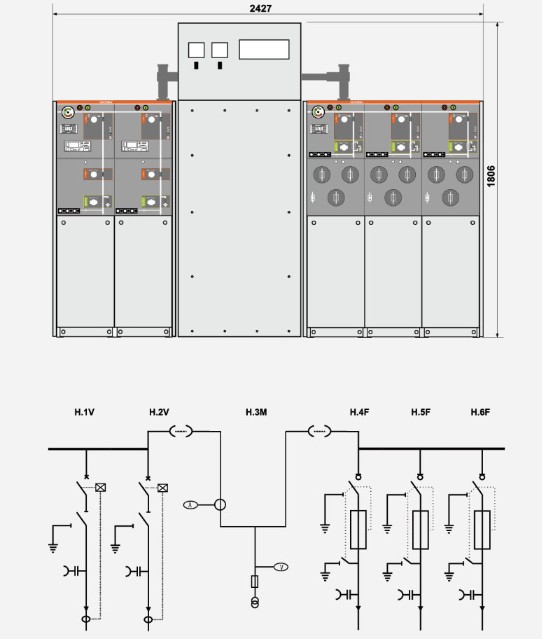

◆ سکیم 3  W+M+FFF

HV ضمنی حساب کتاب

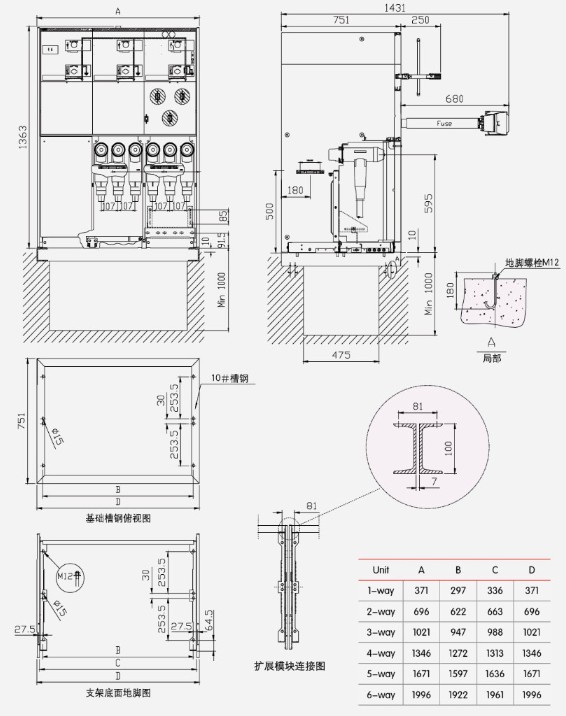

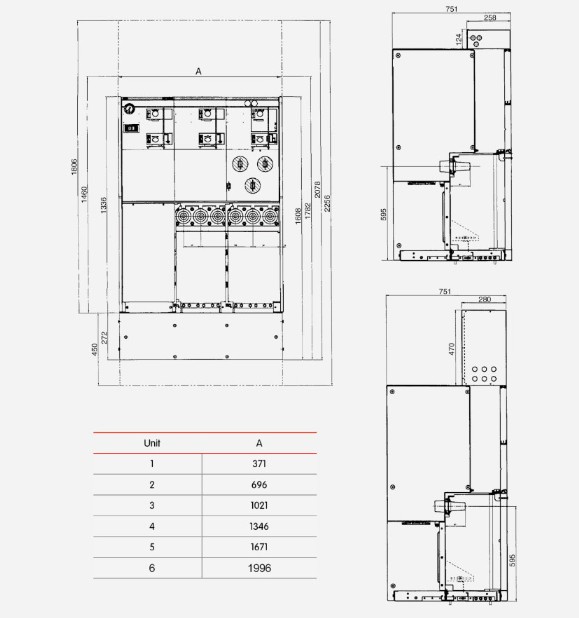

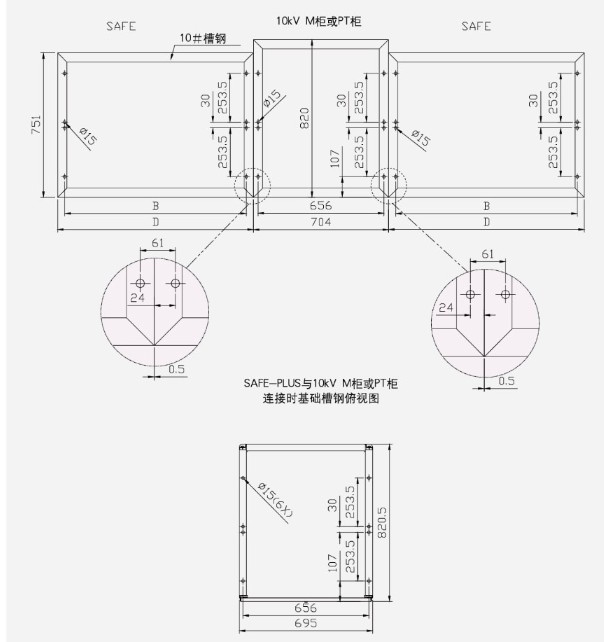

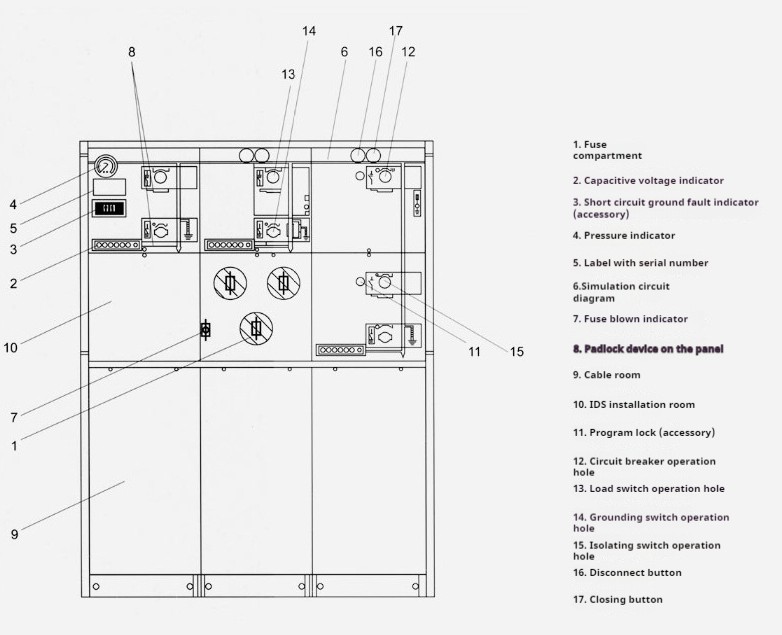

● KXRM6-12 مشترکہ قسم کی GIS کابینہ کی ساخت اور طول و عرض کی میزیں
