AIS سوئچ گیئر

چین میں پاور ٹرانسمیشن اور ڈسٹری بیوشن آلات فراہم کنندہ ، کے ایکس آر کے ذریعہ تیار کردہ KXHXGN-12 ٹائپ AIS سوئچ گیئر ، ماحولیاتی تحفظ گیس (جیسے خشک ہوا ، نائٹروجن یا مخلوط گیس) کے ساتھ 12KV گیس سے متاثرہ رنگ نیٹ ورک کابینہ (C-GIS) ہے ، جو رنگ نیٹ ورک کی فراہمی ، ٹرمینل پاور سپلائی اور چھوٹے پیمانے پر کھپت کے لئے موزوں ہے۔
ماڈل: KXHXGN-12
برانڈ ： KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

AS AIS سوئچ گیئر کی اہم خصوصیت

(1) ماحولیاتی تحفظ کے فوائد

S SFGAs: AIS سوئچ گیئر خشک ہوا ، نائٹروجن یا نئی ماحولیاتی تحفظ گیس (جیسے جی ، ایئر پلس ، وغیرہ) کو اپناتا ہے ، جو EU F-GAS کے ضوابط اور چین کی "ڈبل کاربن" پالیسی کے مطابق ہے۔

◆ کم کاربن کا اخراج: ایس ایف رنگ نیٹ ورک کابینہ کے مقابلے میں ، جی ڈبلیو پی (گلوبل وارمنگ کی صلاحیت) صفر کے قریب ہے۔

(2) ساختی ڈیزائن

◆ ماڈیولر ڈیزائن: آنے والی لائن ، سبکدوش ہونے والی لائن ، پیمائش اور پی ٹی کے AIS سوئچ گیئر یونٹ کو بڑھایا جاسکتا ہے۔

◆ منسلک ڈھانچہ: AIS سوئچ گیئر کی حفاظت کی سطح IP67 تک پہنچ جاتی ہے ، جو ڈسٹ پروف ، نمی کا ثبوت اور گاڑھائی کا ثبوت ہے ، جو سخت ماحول کے لئے موزوں ہے۔

◆ کمپیکٹ سائز: یہ AIS رنگ نیٹ ورک کابینہ کے مقابلے میں جگہ کی بچت کرتا ہے اور روایتی SF₆ GIS سے زیادہ ماحول دوست ہے۔

(3) ذہین اختیارات

ذہین نگرانی (جیسے ڈی ٹی یو ، آن لائن درجہ حرارت کی پیمائش ، جزوی خارج ہونے والی نگرانی ، وغیرہ) کو انٹرنیٹ آف چیزوں (IOT) تک رسائی اور ریموٹ آپریشن اور بحالی کا احساس کرنے کے لئے منتخب کیا جاسکتا ہے۔

AS AIS سوئچ گیئر کے تکنیکی پیرامیٹرز

◆ سرکٹ بریکر کابینہ

آئٹم				یونٹ	ڈیٹا
ریٹیڈ وولٹیج				کے وی	12
درجہ بندی کی تعدد				ہرٹج	50
ریٹیڈ انسولیٹ لیول	1 منٹ ورکنگ فریکوئنسی کا مقابلہ کرنا وولٹیج		فیز ٹو فیز ٹو فیز	کے وی	42
			توڑ		48
	لائٹنگ تسلسل وولٹیج کا مقابلہ کریں （چوٹی）		فیز ٹو فیز ٹو فیز	کے وی	75
			توڑ		85
	1 منٹ بجلی کی فریکوئنسی معاون/کنٹرول سرکٹ (زمین پر) کے وولٹیج کا مقابلہ کریں			کے وی	2
موجودہ ریٹیڈ				A	630
موجودہ （ورچوئل ویلیو） کا مقابلہ مختصر مدت کے ساتھ کیا جاتا ہے			مین سرکٹ/ایرنگ سوئچ	kA	25/4s
			ایرنگ سرکٹ	kA	21.7/4s
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے			مین سرکٹ/ایرنگ سوئچ	kA	63
			ایرنگ سرکٹ	kA	54.5
ریٹیڈ شارٹ سرکٹ بریک موجودہ اور اوقات				کا/وقت	25/30
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی)				kA	63
ریٹیڈ کیبل چارجنگ بریک کرنٹ				A	25
بریکر O-0.3S-CO-180S-CO کا ریٹیڈ آپریٹنگ تسلسل
میکانیکل زندگی		بریکر /منقطع کرنے والا		وقت	10000/3000
آئی پی ڈگری		مہر بند خانہ			IP67
		سویچجیر شیل			IP4X
گیس کا دباؤ		درجہ بندی شدہ گیس چارجنگ لیول (20 ℃ ، گیج پریشر)		ایم پی اے	0.02
		درجہ بندی شدہ گیس من فکشن لیول (20 ℃ ، گیج پریشر)		ایم پی اے	0
سگ ماہی کی کارکردگی ،		سالانہ رساو کی شرح		٪/سال	.0.05

◆ لوڈ سوئچ کابینہ

آئٹم			یونٹ	ڈیٹا
ریٹیڈ وولٹیج			کے وی	12
درجہ بندی کی تعدد			ہرٹج	50
ریٹیڈ انسولیٹ لیول	1 منٹ ورکنگ فریکوئنسی کا مقابلہ کرنا وولٹیج		کے وی

	لائٹنگ تسلسل وولٹیج کا مقابلہ کریں （چوٹی）		کے وی

	1 منٹ بجلی کی فریکوئنسی معاون/کنٹرول سرکٹ (زمین پر) کے وولٹیج کا مقابلہ کریں		کے وی	2
موجودہ ریٹیڈ			A	630
موجودہ （ورچوئل ویلیو） کا مقابلہ مختصر مدت کے ساتھ کیا جاتا ہے		مین سرکٹ/ایرنگ سوئچ	KA	25/4s
		ایرنگ سرکٹ	KA	21.7/4s
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے		مین سرکٹ/ایرنگ سوئچ	KA	63
		ایرنگ سرکٹ	KA	54.5
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی)		لوڈ سوئچ/ایرنگ سوئچ	KA	63
ریٹیڈ فعال بوجھ میں خلل ڈالنے والا موجودہ			A	630
موجودہ رکاوٹ موجودہ میں رکاوٹ			A	630
5 ٪ درجہ بند فعال بوجھ میں خلل ڈالنے والا موجودہ			A	31.5
ریٹیڈ کیبل چارجنگ بریک کرنٹ			A	10
فعال بوجھ کے وقفے کے اوقات کی درجہ بندی			وقت	100
گراؤنڈ فالٹ موجودہ بریکنگ			ایک/وقت	31.5/10
لائنوں اور کیبلز کا چارجنگ موجودہ زمینی غلطی کی حالت میں منقطع ہے۔			ایک/وقت	17.4/10
میکانیکل زندگی	بریکر /منقطع کرنے والا		ایک/وقت	10000/3000
آئی پی ڈگری	مہر بند خانہ			IP67
	سویچجیر شیل			IP4X
گیس کا دباؤ	درجہ بندی شدہ گیس چارجنگ لیول (20 ℃ ، گیج پریشر)		ایم پی اے	0.02
	درجہ بندی شدہ گیس من فکشن لیول (20 ℃ ، گیج پریشر)		ایم پی اے	0
سگ ماہی کی کارکردگی ،	سالانہ رساو کی شرح		٪/سال	.0.05

AS AIS سوئچ گیئر کے نفاذ کا معیار

High ہائی وولٹیج سوئچ گیئر اور کنٹرول گیئر کے لئے جی بی/ٹی 1022 معیارات کی عام تکنیکی ضروریات۔ ◆ GB/T39063640.5KV AC دھات سے منسلک سوئچ گیئر اور کنٹرول کا سامان۔

◆ GB/T1985 ہائی وولٹیج AC الگ تھلگ سوئچ اور گراؤنڈنگ سوئچ

◆ GB/T38043.6-40.5KV AC ہائی وولٹیج لوڈ سوئچ

◆ GB/T1984 ہائی وولٹیج AC سرکٹ بریکر

◆ GB/T4208 IP کوڈ آف شیل پروٹیکشن لیول

◆ GB/T7354 جزوی خارج ہونے والی پیمائش

◆ GB/T311.1 موصلیت کوآرڈینیشن حصہ 1: تعریف ، اصول اور قواعد

AS AIS سوئچ گیئر کی شرائط کا استعمال

◆ زیادہ سے زیادہ درجہ حرارت: +45 ڈگری سینٹی گریڈ ؛

◆ کم سے کم درجہ حرارت: -25 ڈگری سینٹی گریڈ ؛

◆ زیادہ سے زیادہ درجہ حرارت: (24 گھنٹے اوسط) +35 ڈگری سینٹی گریڈ ؛

◆ زیادہ سے زیادہ اوسط نسبتا نمی (24 گھنٹے 1: ≤ 95 ٪ ؛ اونچائی: ≤ 1500m ؛ زلزلہ کی صلاحیت: 8 ڈگری ؛

◆ تحفظ گریڈ: چارجڈ باڈی سیل IP67 ، سوئچ کابینہ شیل IP4X ；

◆ آس پاس کی ہوا کو واضح طور پر کڑوی آتش گیر گیس اور پانی کے بخارات سے آلودہ نہیں کیا جانا چاہئے۔

visition متشدد کمپن جگہ نہیں ہے ، اور سخت حصوں کے تحت سختی کا ڈیزائن ہر طرح کی ضروریات کو پورا کرتا ہے۔

◆ جب یہ GB/T3906 سے آگے معمول کے ماحولیاتی حالات میں استعمال ہوتا ہے تو ، صارف KEXR کے ساتھ بات چیت کرے گا

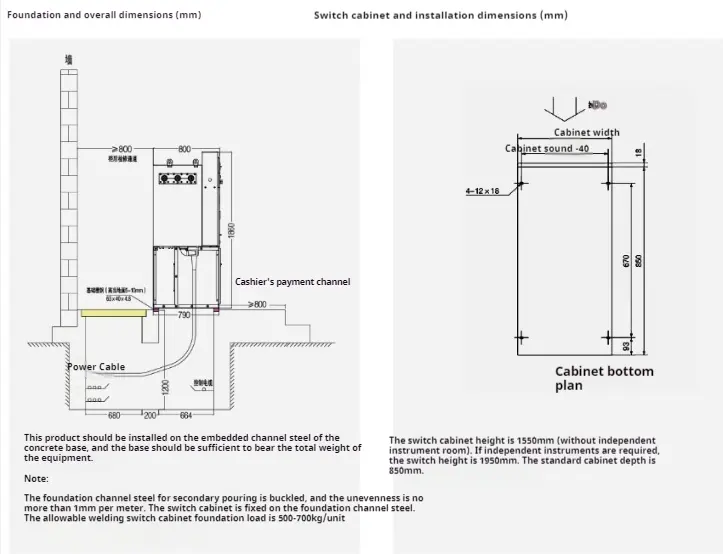

● تنصیب کی ہدایات

Ais Switchgear
