کیبل کنیکٹر

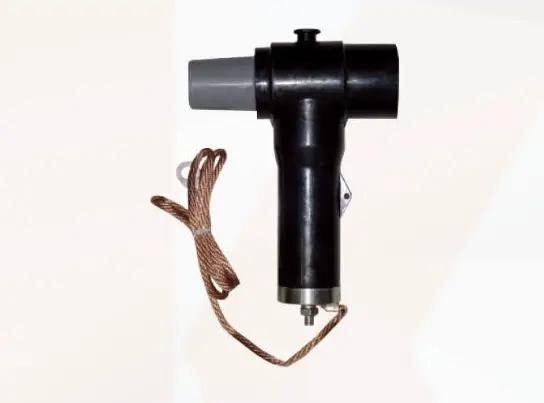

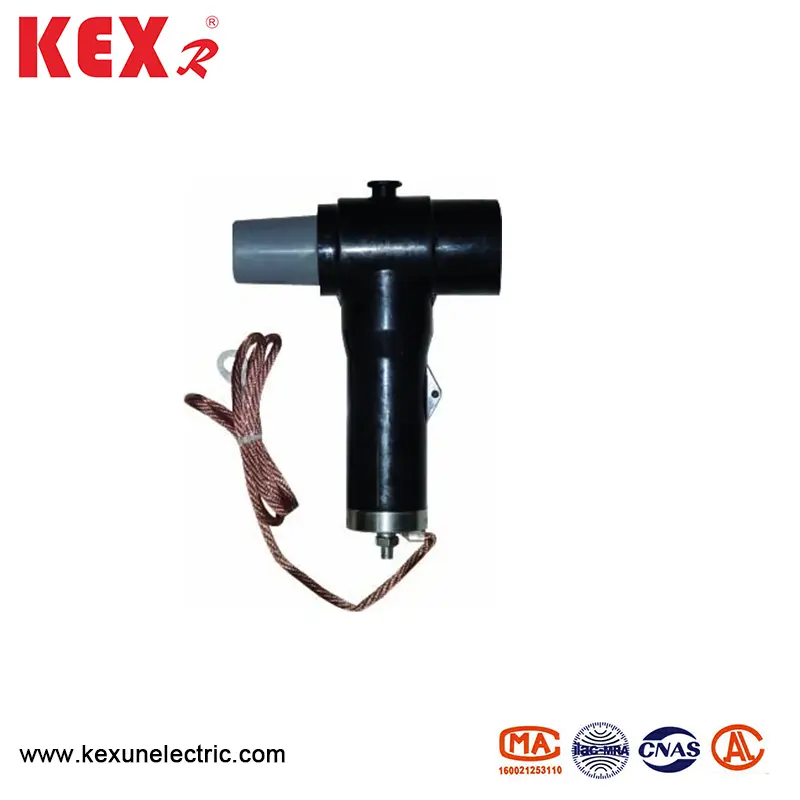

● مصنوعات کی تصویر

◆ پروڈکٹ کا جائزہ

ایک عام کیبل کنیکٹر کی حیثیت سے ، عقب کا آراسٹر براہ راست 10KV ٹچ ایبل فرنٹ/ریئر کنیکٹر پر انسٹال ہوتا ہے تاکہ بجلی کے سامان کے لئے اوور وولٹیج سے تحفظ فراہم کیا جاسکے۔ عقبی بجلی کا آراٹر مکمل طور پر موصل اور مہر لگا ہوا ہے۔

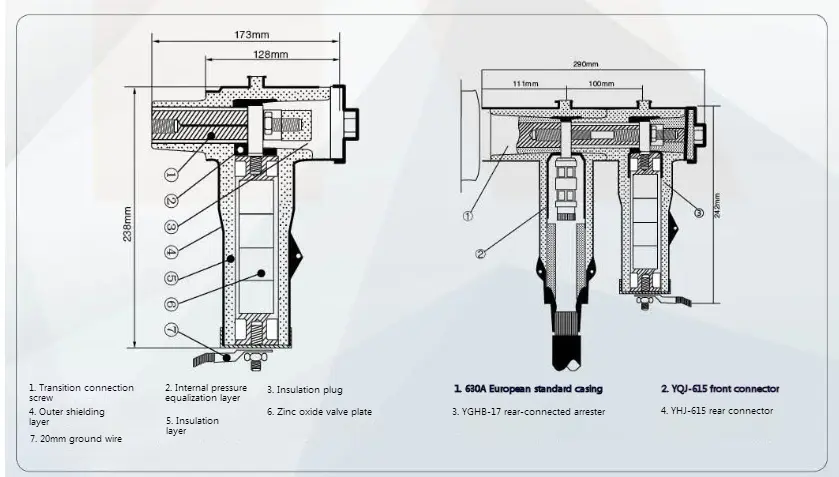

◆ جہتی ڈرائنگ کا خاکہ

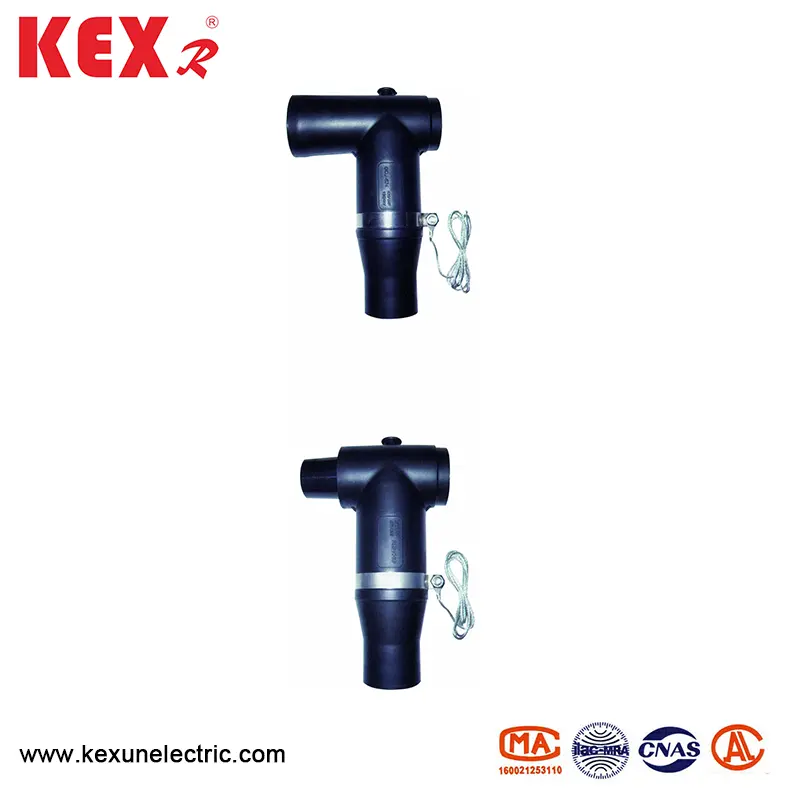

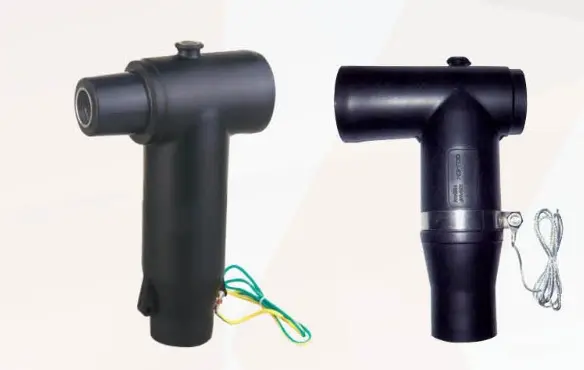

● مصنوعات کی تصویر

◆ پروڈکٹ کا جائزہ

15KV ٹچ ایبل کیبل کنیکٹر EN50181-1997 کے معیار کے مطابق ڈیزائن کیا گیا ہے ، جس میں شاندار ظاہری شکل ہے ، اور اسے 10KV رنگ نیٹ ورک کابینہ ، کیبل برانچ باکس کا مین نیٹ ورک سسٹم یا باکس ٹرانسفارمر کے رنگ نیٹ ورک سسٹم کو آنے اور جانے والی کیبلز کے طور پر لاگو کیا جاسکتا ہے۔ YHJ-615 کو ٹچ ایبل ریئر کنیکٹر یا BL-17 اریسٹر کو مربوط کرکے ، ملٹی چینل کی توسیع یا اوور وولٹیج کے تحفظ کا احساس ہوسکتا ہے۔ 15KV ٹچ ایبل کیبل کنیکٹر کا درجہ بند موجودہ 630a ہے۔ یہ 35-400 ملی میٹر کے کراس سیکشن کے ساتھ XLPE پاور کیبلز کے لئے موزوں ہے۔

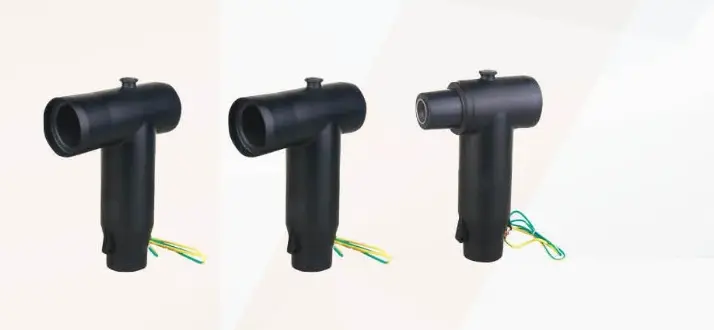

● مصنوعات کی تصویر

◆ پروڈکٹ کا جائزہ

ٹچ ایبل 24KV کیبل کنیکٹر EN50181-1997 کے معیار کے مطابق ڈیزائن کیا گیا ہے ، جس میں شاندار ظاہری شکل ہے ، اور اسے 24KV رنگ نیٹ ورک کابینہ ، کیبل برانچ باکس کا مرکزی نیٹ ورک سسٹم یا کسی رسائی کے طور پر باکس ٹرانسفارمر کے رنگ نیٹ ورک سسٹم پر لاگو کیا جاسکتا ہے۔ تار اور کیبل کنکشن۔ YHJ-625 کو ٹچ ایبل ریئر کنیکٹر یا BL-30 اریسٹر کو مربوط کرکے ، ملٹی چینل کی توسیع یا اوور وولٹیج کے تحفظ کا ادراک کیا جاسکتا ہے۔ ٹچ ایبل کنیکٹر کا درجہ بند موجودہ 630a ہے ، جو 35 ~ 400 ملی میٹر کراس سیکشن کے ساتھ XLPE پاور کیبل کے لئے موزوں ہے۔

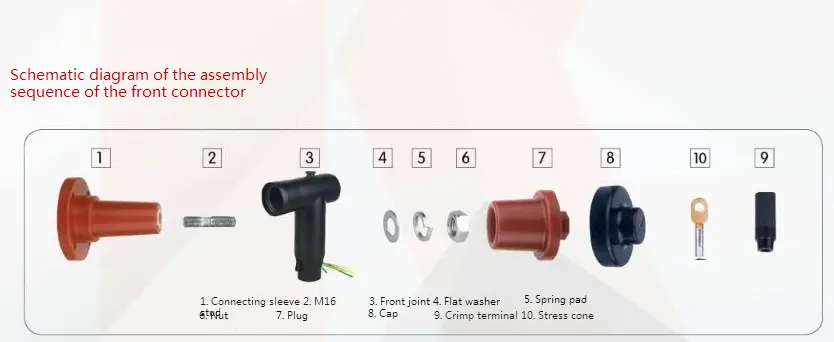

front فرنٹ مشترکہ اسمبلی تسلسل کا اسکیمیٹک ڈایاگرام

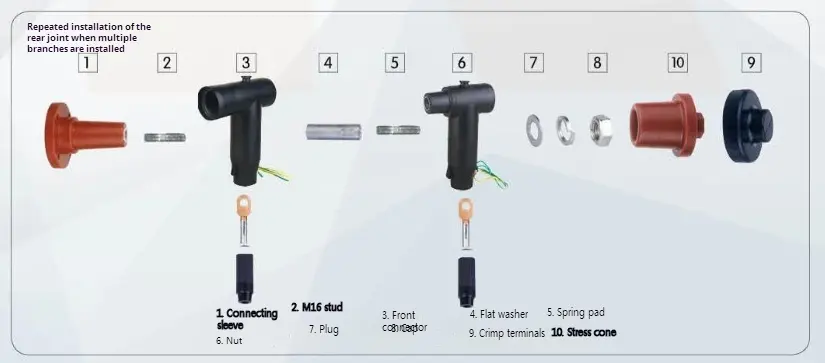

front فرنٹ مشترکہ اور عقبی مشترکہ کی اسمبلی تسلسل کا اسکیمیٹک ڈایاگرام
