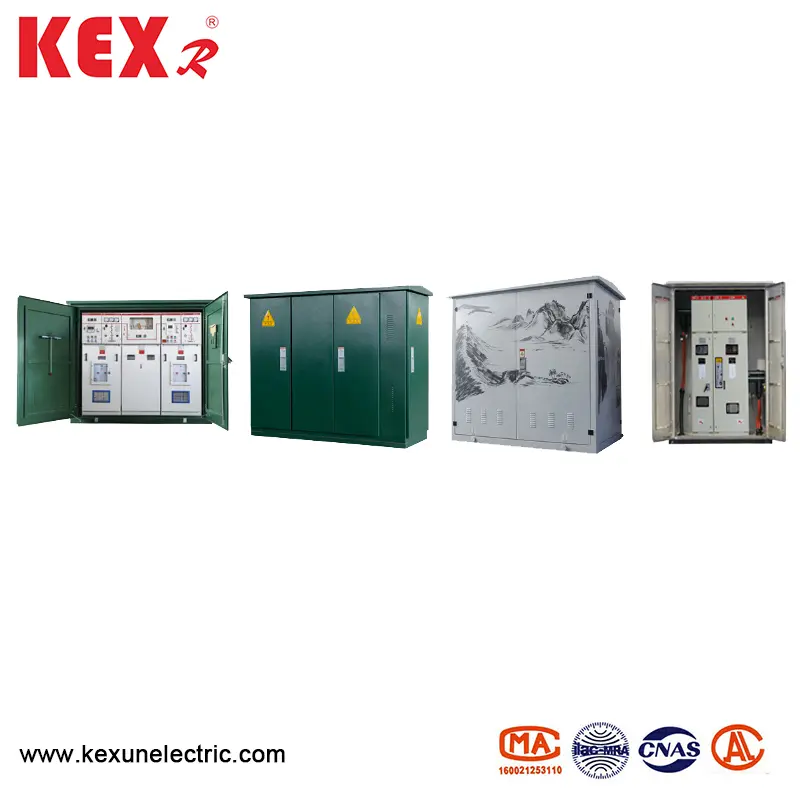

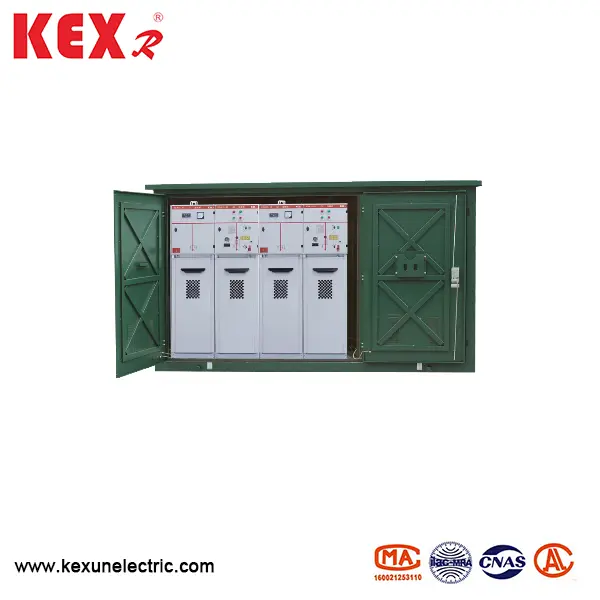

لوڈ سوئچ کیبل برانچ باکس

● مصنوعات کا جائزہ

ڈی ایف ڈبلیو لوڈ سوئچ کیبل برانچ باکس تین اسٹیشن ایس ایف 6 لوڈ سوئچ کے ساتھ جمع ہوتا ہے ، جس میں بائیں اور دائیں آنے والی اور باہر جانے والی لائنوں ، کم سے کم ساختی ڈیزائن اور مضبوط ترین کیبل کنفیگریشن فنکشن ، 8 آنے والی اور آؤٹ گوئنگ لائنوں کے ساتھ ، کم سے کم ساختی ڈیزائن اور مضبوط ترین کیبل کنفیگریشن فنکشن جمع ہوتا ہے۔ برانچ باکس نہ صرف روایتی نل باکس کے فوائد کو برقرار رکھتا ہے ، بلکہ رنگ نیٹ ورک کابینہ کے کچھ فوائد بھی رکھتے ہیں ، لہذا یہ شہری نیٹ ورک کی تعمیر نو کے لئے ایک مثالی سامان ہے۔ چھوٹے سائز ، بحالی سے پاک ، اچھی تکنیکی معیشت ، اعلی وشوسنییتا ، آسان تنصیب اور آسان استعمال۔ SF6 لوڈ سوئچ کے ساتھ کیبل برانچ باکس اس کی خصوصیت ہے کہ باکس میں تین کمپارٹمنٹس موجود ہیں ، جن میں سے ایک پر مہر لگا دی گئی ہے ، اور مہر بند ٹوکری مائکرو پریشرائزڈ سلفر ہیکسفلوورائڈ گیس سے بھرا ہوا ہے ، جس میں ایک ساتھ بوجھ کے ایک سے زیادہ گروہ بیک وقت بند کردیئے جاتے ہیں۔ لوڈ سوئچ کا آپریٹنگ میکانزم آپریٹنگ ڈرائیو کے ٹوکری میں واقع ہے ، اور کیبل کے ٹوکری میں کیبل پوسٹس اور کیبل ٹرمینلز موجود ہیں ، اور کیبل ٹرمینلز بوجھ سوئچ کے ساتھ جڑے ہوئے ہیں۔ بوجھ سوئچ کے منسلک ٹوکری میں بوجھ سوئچ روٹری ٹیبل متحرک اور جامد رابطے کی قسم کے بوجھ سوئچ ہیں ، اور ہر بوجھ سوئچ کا گھومنے والا شافٹ تین پرتوں کے ساتھ شافٹ کے آس پاس ایک سڈول سیکٹر پر طے ہوتا ہے۔ کیبل کے ٹوکری میں موجود کیبلز کو تین مراحل میں گروپ کیا گیا ہے ، اور ہر گروپ میں تین کیبل ٹرمینلز متوازی اور ترچھا طور پر نیچے کی طرف تقسیم کیے جاتے ہیں۔ ہر کیبل ٹرمینل عمودی طور پر کیبل ڈھیر لائن کے ساتھ جڑا ہوا ہے ، اور تین کیبل ڈھیر لائنیں ایک دوسرے کے متوازی ہیں۔ بند ٹوکری میں پریشر ریلیف پائپ لائن ہے۔

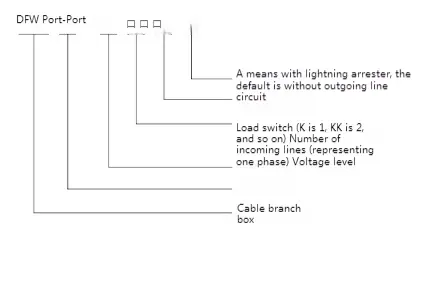

● ماڈل کے معنی

● تکنیکی پیرامیٹر

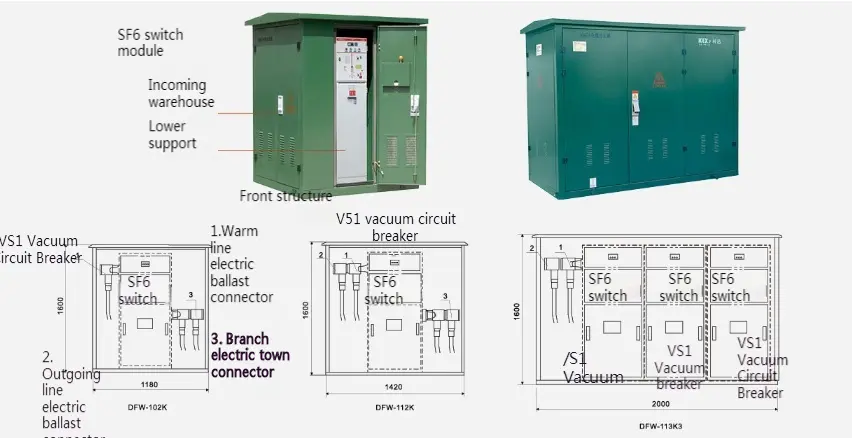

● خاکہ ڈایاگرام

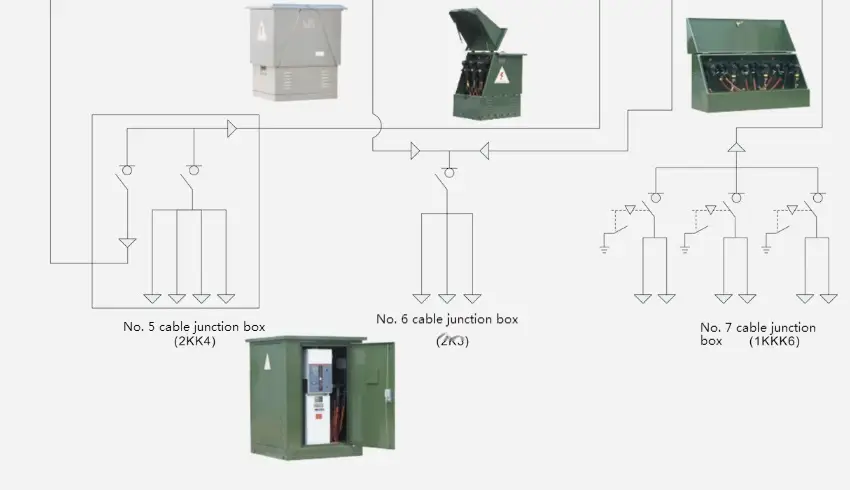

● عام وائرنگ اسکیم ڈایاگرام

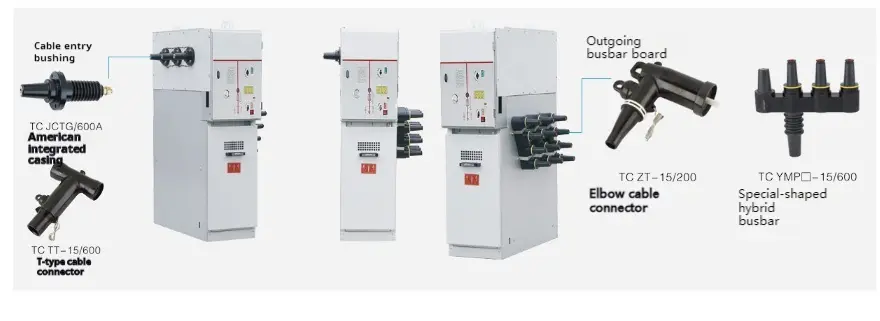

S SF6 لوڈ سوئچ کے ساتھ کیبل برانچ باکس کا اسکیماتی ڈایاگرام

● ویکیوم لوڈ سوئچ (ویکیوم سرکٹ بریکر) کے ساتھ سوئچ کیبل برانچ باکس لوڈ کریں

گھریلو اعلی معیار کے ویکیوم بوجھ سوئچ اسمبلی کو اپنائیں ، چالاکی سے بائیں اور دائیں آنے والی اور باہر جانے والی لائنوں کو الگ کریں ، سب سے چھوٹا ساختی ڈیزائن ، کیبل کی مضبوطی کا سب سے مضبوط فنکشن ، اور آنے والی اور جانے والی لائنیں 8 چینلز تک پہنچ سکتی ہیں۔ برانچ باکس نہ صرف روایتی نل باکس کے فوائد کو برقرار رکھتا ہے ، بلکہ رنگ نیٹ ورک کابینہ کے کچھ فوائد بھی رکھتے ہیں ، لہذا یہ شہری نیٹ ورک کی تعمیر نو کے لئے ایک مثالی سامان ہے۔ چھوٹے سائز ، بحالی سے پاک ، اچھی تکنیکی معیشت ، اعلی وشوسنییتا ، آسان تنصیب اور آسان استعمال۔ ویکیوم بوجھ سوئچ (ویکیوم سرکٹ بریکر) کے ساتھ کیبل برانچ باکس کی خصوصیت اس میں ہے کہ باکس میں تین کمپارٹمنٹس ہیں ، جن میں سے ایک پر مہر لگا دی گئی ہے ، اور بوجھ سوئچ کا آپریٹنگ میکانزم برانچ باکس کے سامنے ہی واقع ہے ، جس سے دستی یا بجلی کے عمل کا احساس ہوسکتا ہے۔ کیبل کے ٹوکری میں کیبل اسٹیکس اور کیبل ٹرمینلز موجود ہیں ، اور کیبل ٹرمینلز بوجھ سوئچ کے ساتھ جڑے ہوئے ہیں۔ اگر ڈیزائن اسکیم کے ذریعہ ضرورت ہو تو کیبل کے ٹوکریوں کو فیوز سے محفوظ کیا جاسکتا ہے ، اور ڈیزائن اسکیم متنوع ہے ، جو ٹیلی میٹری ، ریموٹ کنٹرول اور ریموٹ مواصلات کے افعال کا احساس کرسکتا ہے۔

◆ تکنیکی پیرامیٹر

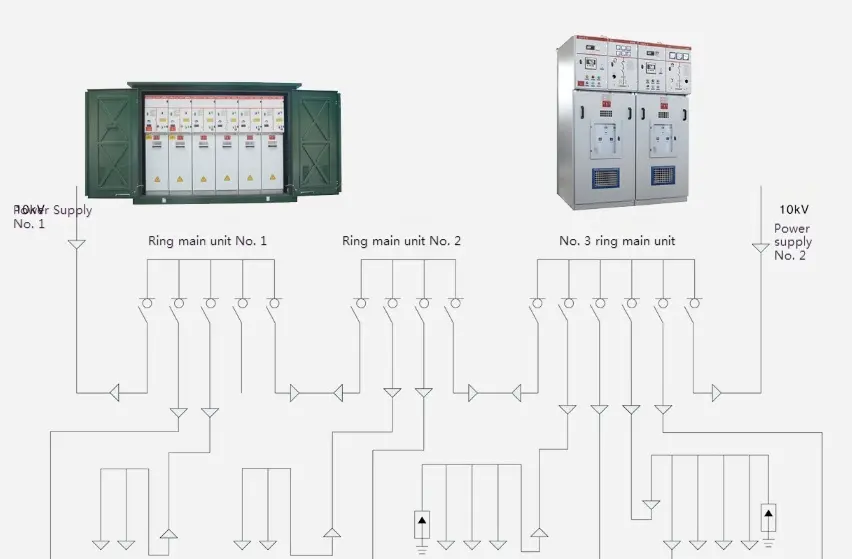

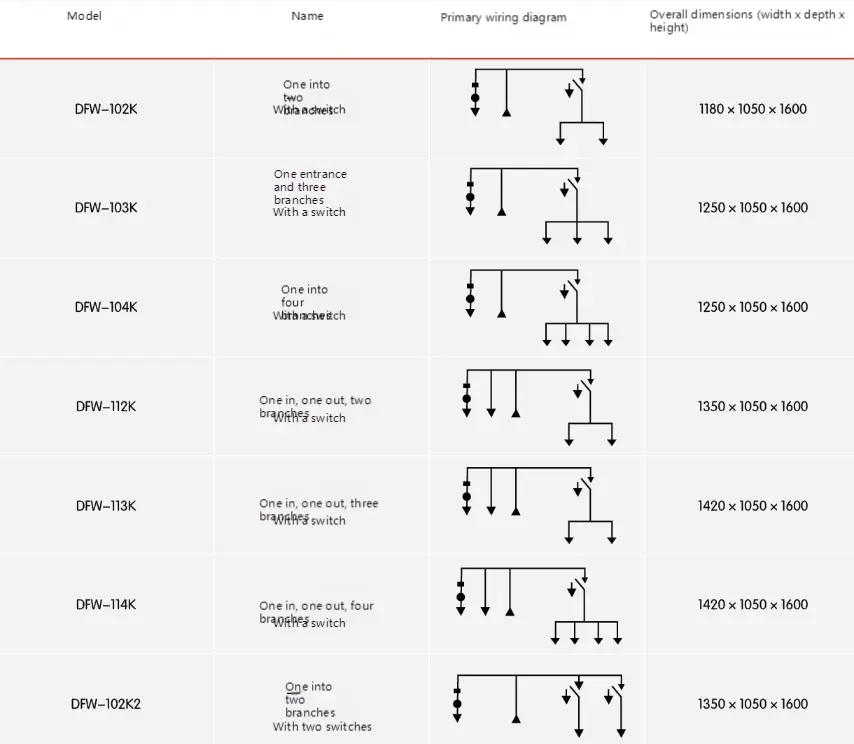

primary عام پرائمری سسٹم ڈایاگرام
