25KV امریکی کیبل برانچ باکس

use استعمال کی شرائط

25KV امریکی کیبل برانچ باکس مندرجہ ذیل شرائط کے تحت استعمال کے ل suitable موزوں ہے۔

▶ ماحول کا درجہ حرارت: -30 اور 40 between کے درمیان

▶ ہوا کی رفتار: 34m/s سے نیچے (700pa سے کم)

▶ نمی: روزانہ اوسط نمی 95 ٪ سے کم ؛ ماہانہ اوسط نمی 90 ٪ سے کم

▶ شاک پروف: افقی ایکسلریشن 0.4m/s سے زیادہ نہیں ہے اور عمودی ایکسلریشن 0.15m/s سے زیادہ نہیں ہے۔

installation انسٹالیشن سائٹ کا جھکاؤ: 3 ° سے کم

▶ تنصیب کا ماحول: ڈی ایف ڈبلیو ٹائپ 25 کے وی امریکن کیبل برانچ باکس کی آس پاس کی ہوا کو واضح طور پر سنکنرن ، آتش گیر گیس ، پانی کے بخارات وغیرہ کے ذریعہ آلودہ نہیں کیا جانا چاہئے ، اور تنصیب کی جگہ پر کوئی پرتشدد کمپن نہیں ہے۔

● ماڈل کے معنی

● تکنیکی پیرامیٹر

25 25KV امریکی کیبل برانچ باکس کا مثال ڈایاگرام

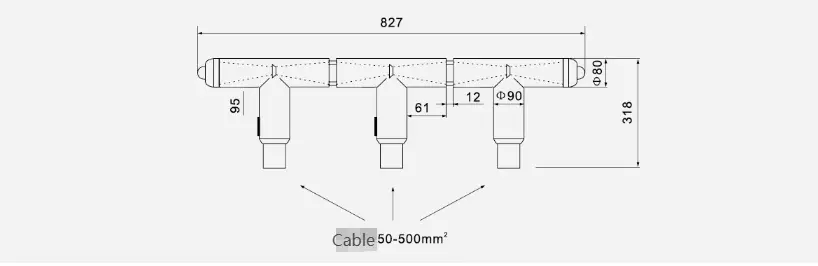

اگر سائٹ کی حدود کی وجہ سے 25KV امریکی کیبل برانچ باکس کو نہیں رکھا جاسکتا ہے تو ، اس کو براہ راست کیبل جوڑوں کے ذریعہ ایک سے زیادہ کیبل شاخیں تشکیل دینے کے لئے ملایا جاسکتا ہے (بس سلاخوں کی ضرورت نہیں ہے ، اور کنکشن کا طریقہ مندرجہ ذیل مثال میں دکھایا گیا ہے) اور کیبل خندق یا دیگر جگہوں پر رکھا گیا ہے۔ مثال 1 چار آنے والی اور سبکدوش ہونے والی لائنوں کا ہر گروپ (2 × 600A+2 × 200A) دو T-II کیبل کنیکٹر ، دو کہنی کنیکٹر اور ایک انٹرمیڈیٹ کنیکٹر پر مشتمل ہے۔ T-ⅱ کیبل کنیکٹر 200A کہنی کیبل کنیکٹر سے منسلک ہے (دوسری طرف آل انسولیٹڈ آکسائڈ آئرسٹر سے منسلک ہے)۔

سائز کی مثالوں کے لئے نیچے دیئے گئے اعداد و شمار دیکھیں ：

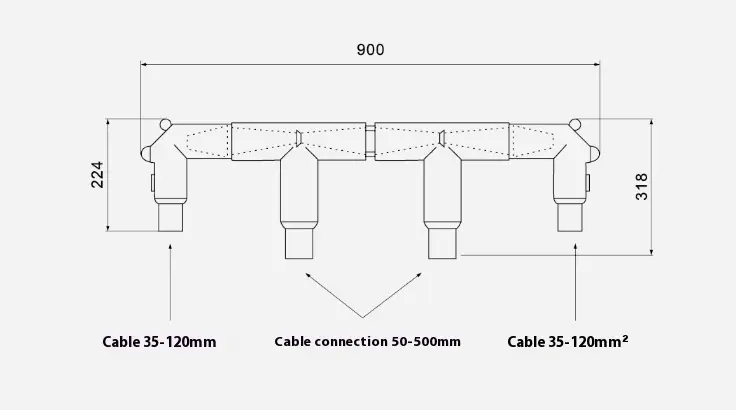

مثال 2 تین رسائی لائنیں (3x600a) ہر مرحلے میں تین ٹی کے سائز والے کیبل کنیکٹر اور دو انٹرمیڈیٹ سے منسلک کنیکٹر شامل ہوتے ہیں۔ طول و عرض اور مثالوں کے لئے نیچے دیئے گئے اعداد و شمار دیکھیں:

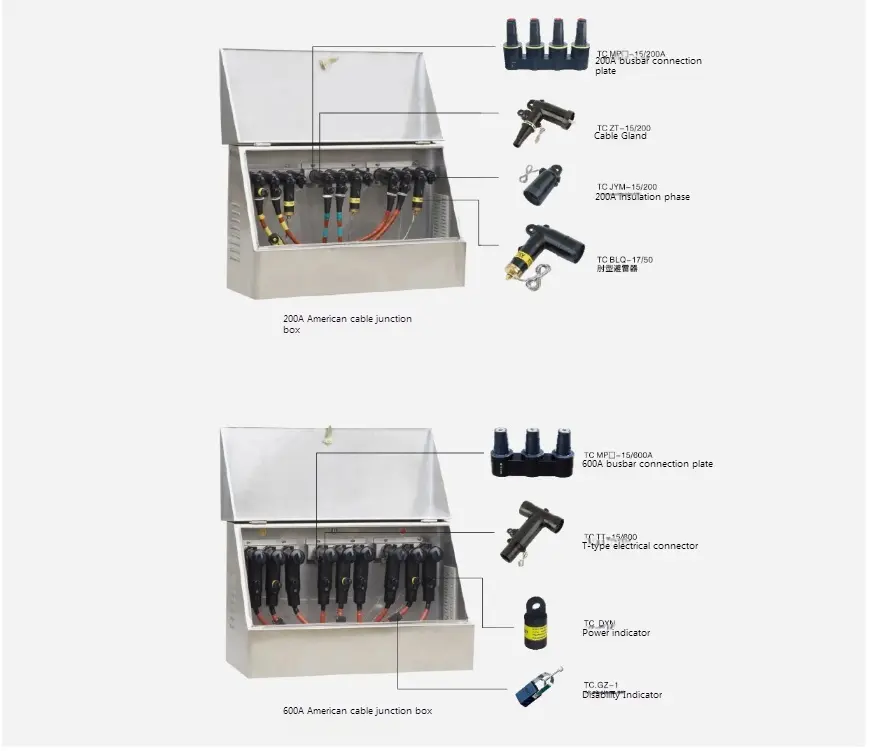

● مثال ڈایاگرام
