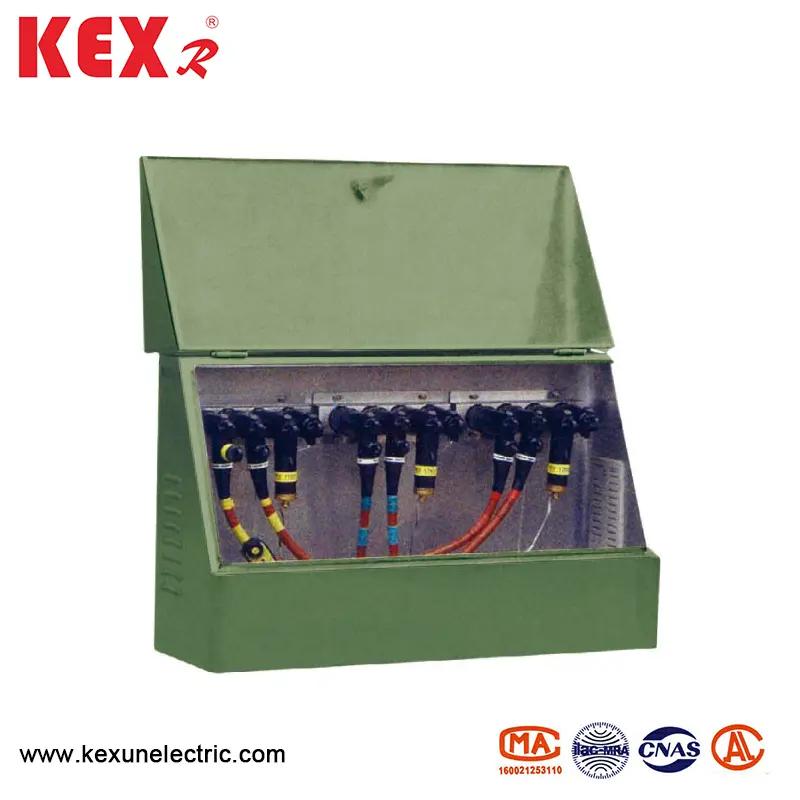

15KV امریکی کیبل برانچ باکس

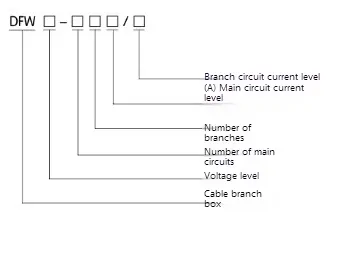

● نمبر کی تفصیل

D DFW قسم 15KV امریکی کیبل برانچ باکس کی خصوصیات

◆ ڈیزائن کی خصوصیت

▶ مشترکہ باکس ڈیزائن: تمام کیبل کنیکٹر ، سوئچز اور دیگر اجزاء دھات کے خانے میں مربوط ہیں ، جس میں کمپیکٹ ڈھانچہ اور چھوٹی جگہ پر قبضہ ہے۔

mod کم ماڈیولریٹی: یورپی برانچ باکس کے مقابلے میں ، امریکی برانچ باکس میں کمزور توسیع ہے ، اور عام طور پر سرکٹس کی ایک مقررہ تعداد (جیسے 2 ~ 6 سرکٹس) اپناتی ہے۔

▶ میٹل شیل پروٹیکشن: یہ باکس زیادہ تر سٹینلیس سٹیل یا جستی اسٹیل سے بنا ہوتا ہے ، اور تحفظ کی سطح عام طور پر IP54 (ڈسٹ پروف اور سپلیش پروف) ہوتی ہے ، اور کچھ اعلی کے آخر میں ماڈل IP65 تک پہنچ سکتے ہیں۔

◆ کیبل کنکشن وضع

امریکی کیبل لوازمات کا استعمال

▶ 15KV امریکی کیبل برانچ باکس براہ راست پلگ کی مدد کے لئے ایک علیحدہ کنیکٹر (لوڈ بریک کنیکٹر) ، جیسے 200A یا 600A کہنی پلگ کا استعمال کریں (خصوصی آپریٹنگ راڈ کی ضرورت ہے)۔

▶ کیبل جوڑ مکمل طور پر موصل یا نیم موصل ہیں ، اور کچھ زندہ حصوں کو بے نقاب کیا جاسکتا ہے ، لہذا یہ ضروری ہے کہ موصل حفاظتی ٹوپیاں کے ساتھ تعاون کریں۔

cables متعدد کیبلز کے لئے موزوں: تانبے کیبل یا ایلومینیم کیبل کی تائید کی جاتی ہے ، اور کراس سیکشن عام طور پر 50 ملی میٹر سے 500 ملی میٹر تک ہوتا ہے۔

◆ حفاظت اور حفاظتی کارکردگی

F DFW قسم 15KV امریکی کیبل برانچ باکس مکمل طور پر منسلک ڈھانچہ ہے: بیرونی ماحولیاتی اثرات کو کم کریں اور بجلی کے جھٹکے کے خطرے کو کم کریں۔

▶ بلٹ ان ایرسٹر (اختیاری): اوور وولٹیج کے اثرات کو روکیں اور کیبلز اور آلات کی حفاظت کریں۔

▶ غلطی کا اشارہ فنکشن (کچھ ماڈل): فلپ-فلاپ یا ایل ای ڈی فالٹ اشارے سے لیس ، جو غلطی نقطہ کو جلدی سے تلاش کرنے کے لئے آسان ہے۔

omechan ماحول کے مطابق موافقت

▶ موسم کی مضبوط مزاحمت: 15KV امریکی کیبل برانچ باکس یہ -30 ℃ ~+50 ℃ کے کام کرنے والے ماحول کے لئے موزوں ہے اور یہ طویل مدتی آؤٹ ڈور آپریشن کے لئے موزوں ہے۔

▶ اینٹی سنکنرن کا علاج: نمک کے اسپرے اور سنکنرن کے خلاف مزاحمت کے ل the باکس باڈی کی سطح کو پلاسٹک ، جستی اور دیگر عملوں سے اسپرے کیا جاتا ہے۔

◆ تنصیب اور بحالی

▶ آسان تنصیب: عام طور پر دیوار سے لگے ہوئے یا فرش پر سوار تنصیب ، تنگ جگہوں کے لئے موزوں ہے۔

▶ سادہ بحالی: مکمل طور پر مہر بند ڈیزائن ، بنیادی طور پر بحالی سے پاک ، صرف مشترکہ حیثیت کو باقاعدگی سے چیک کرنے کی ضرورت ہے۔

live براہ راست لائن آپریشن (کچھ ماڈل): پلگنگ اور پلگنگ کے ل special خصوصی موصل آپریٹنگ راڈ کا استعمال کریں ، تاکہ بجلی کی بندش کے وقت کو کم کیا جاسکے۔

◆ حدود

× ناقص اسکیل ایبلٹی: لوپس کی تعداد طے ہے ، اور بعد میں صلاحیت میں توسیع کے ل the سامان کو تبدیل کرنے کی ضرورت ہے۔

low کم تحفظ کی سطح: کچھ ماڈل یورپی برانچ بکس کی طرح دھول کے ثبوت اور واٹر پروف نہیں ہیں۔

D DFW قسم 15KV امریکی کیبل برانچ باکس کا تکنیکی پیرامیٹر

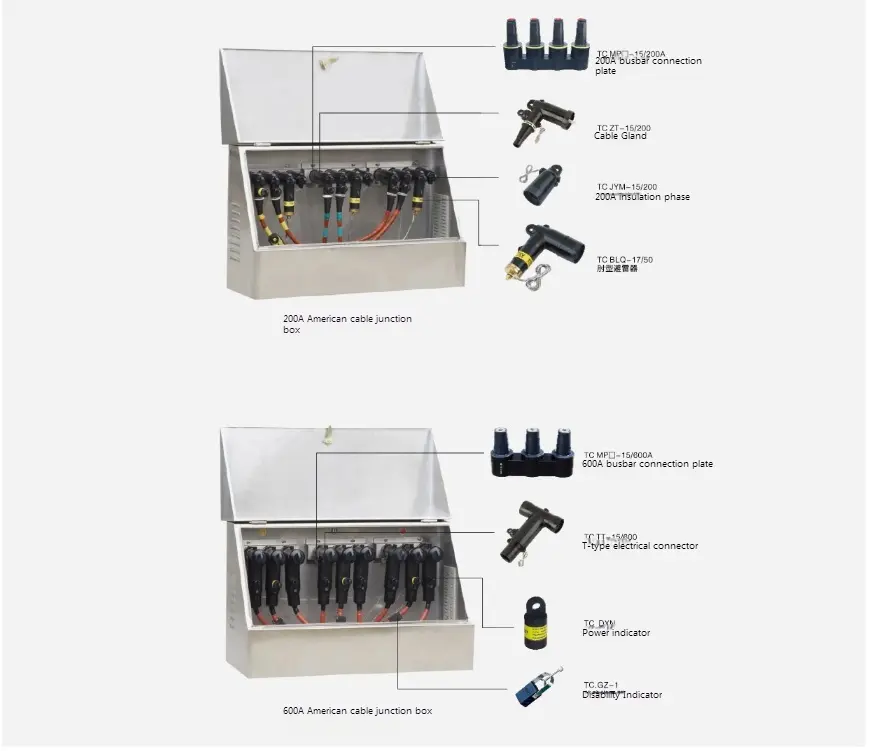

D DFW قسم 15KV امریکن کیبل برانچ باکس ڈھانچے کی مثال ڈایاگرام

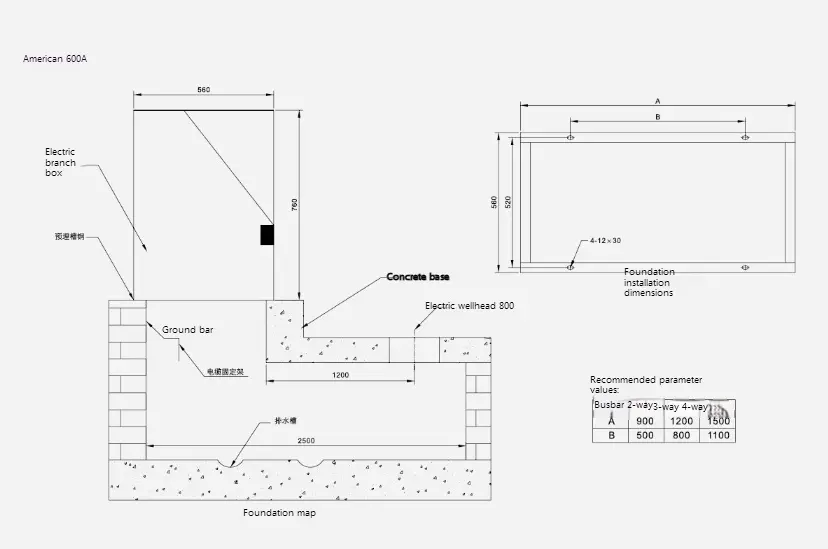

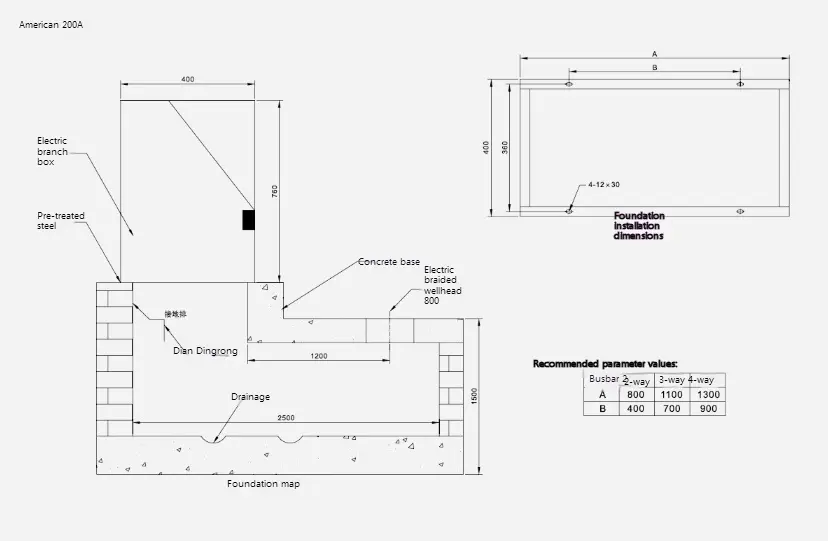

F DFW قسم 15KV امریکن کیبل برانچ باکس فاؤنڈیشن کا ڈھانچہ
