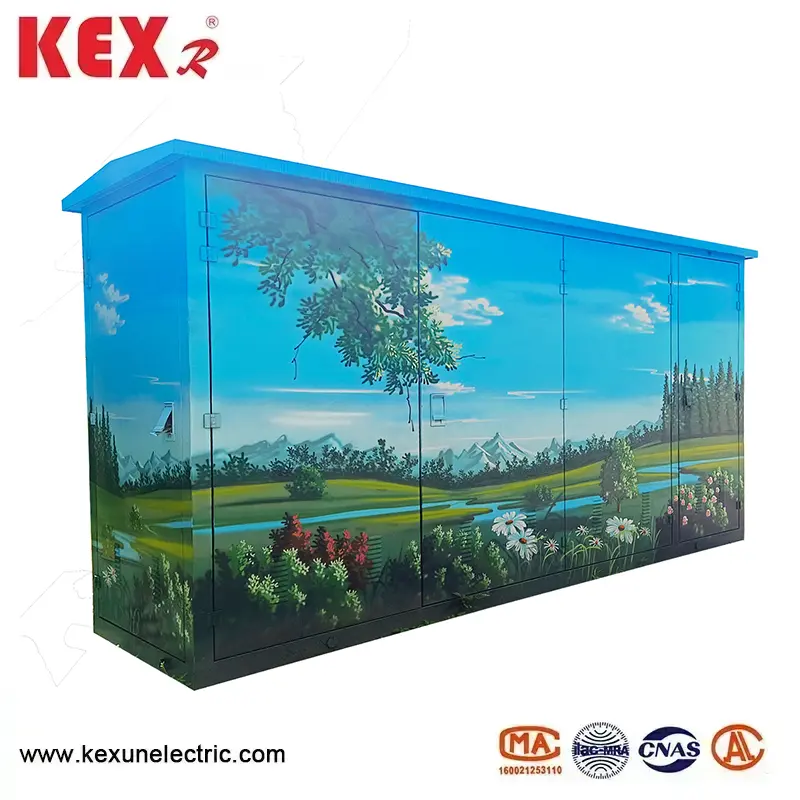

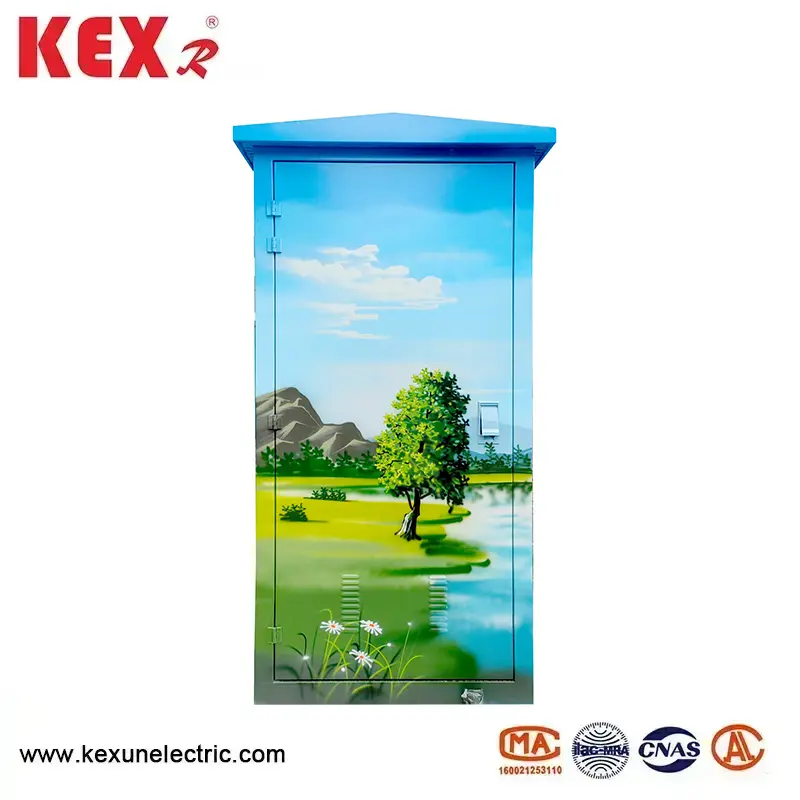

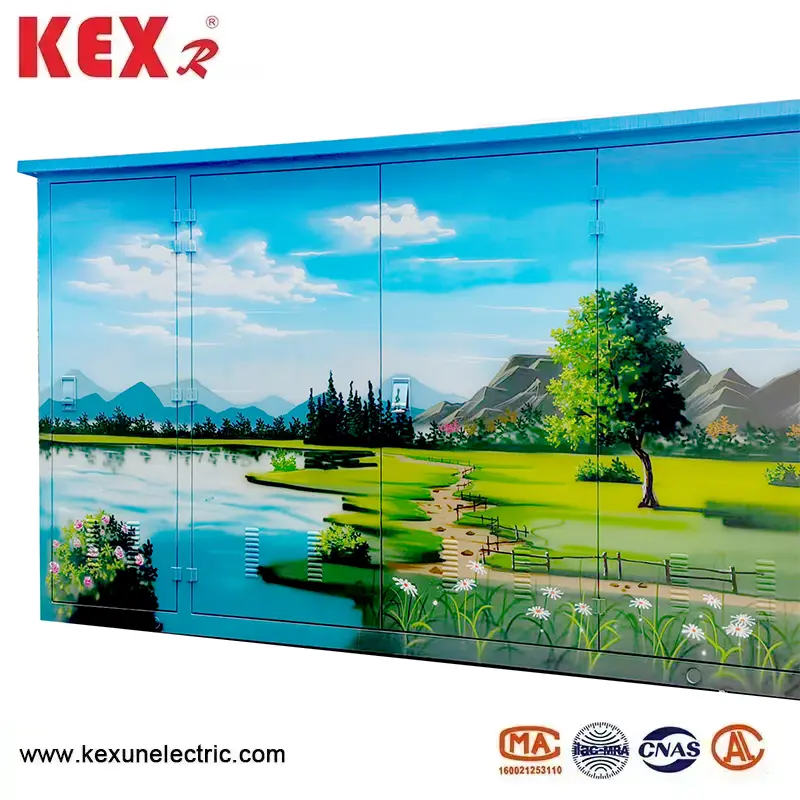

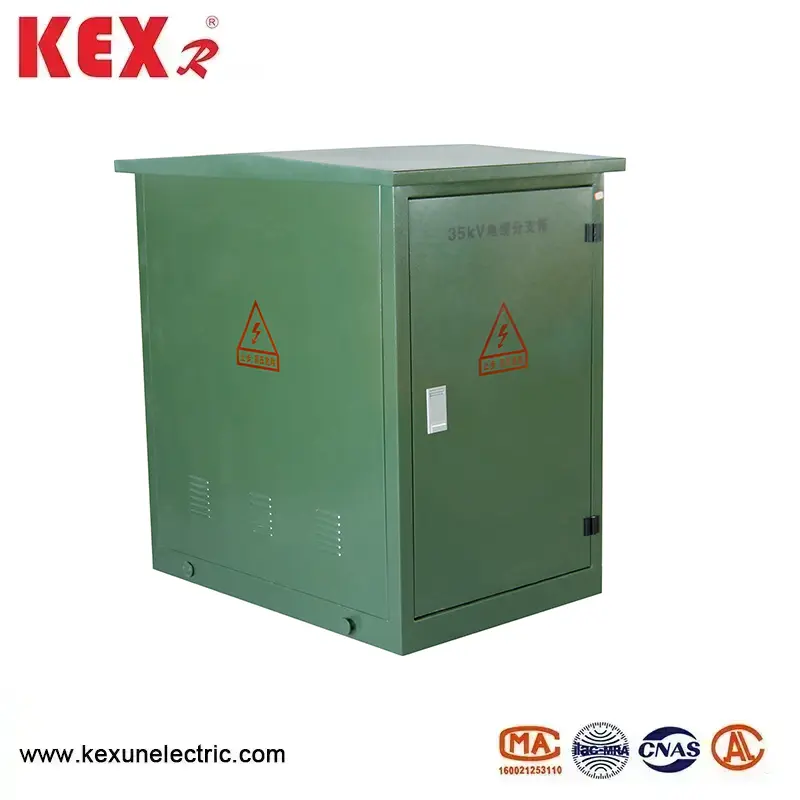

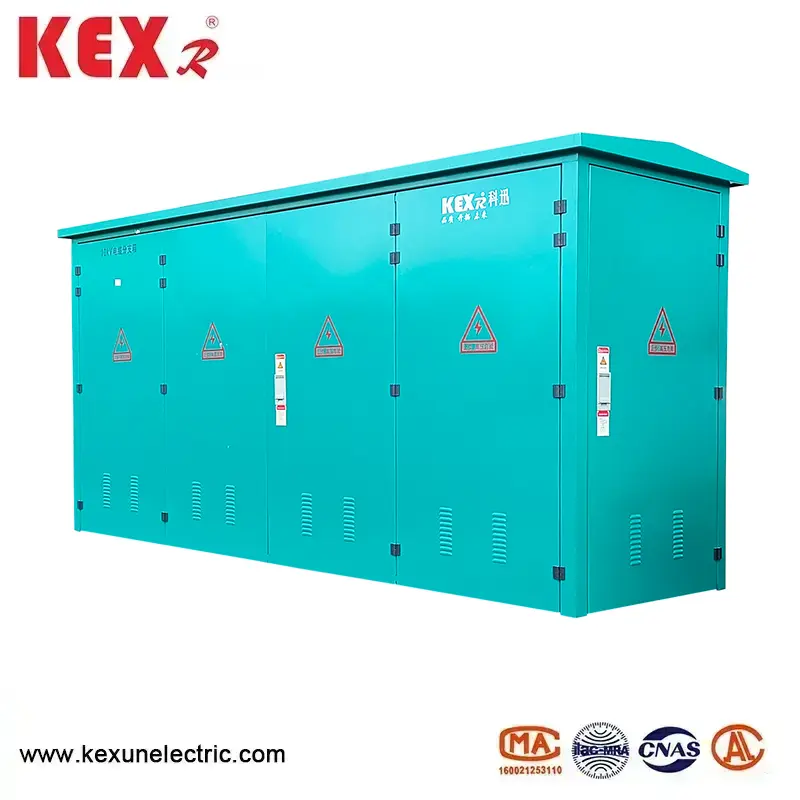

35KV کیبل جنکشن باکس

35 35KV کیبل جنکشن باکس کی اہم خصوصیت

▶ ریٹیڈ وولٹیج: 35KV (IEC 62271-200 اور GB/T 11022 معیارات کے مطابق)۔

▶ مکمل موصلیت اور مکمل سگ ماہی: ٹھوس موصلیت (جیسے ایپوسی رال اور سلیکون ربڑ) یا ایس ایف 6 گیس موصلیت کو اپنایا جاتا ہے ، اور کوئی ننگا کنڈکٹر نہیں ہے ، جس میں IP65/IP67 کا تحفظ گریڈ ہے۔

▶ یورپی پلگ ان ٹکنالوجی: معیاری شیلڈڈ پلگ ان کیبل کنیکٹر (سپورٹ براہ راست آپریشن (خصوصی ٹولز کی ضرورت ہے)۔

▶ ماڈیولر ڈیزائن: آنے والی اور جانے والی لائنوں کو لچکدار طریقے سے بڑھایا جاسکتا ہے (جیسے 1 ان ، 3 آؤٹ ، 2 ان اور 4 آؤٹ)۔

▶ ذہین انتخاب: غلطی کا اشارے ، درجہ حرارت سینسر ، ڈی ٹی یو (تقسیم ٹرمینل) کو مربوط کیا جاسکتا ہے۔

35 35 کے وی کیبل جنکشن باکس کی مخصوص ساختی ترکیب

▶ باکس

سٹینلیس سٹیل /ایس ایم سی جامع مواد سنکنرن مزاحم ہے اور بیرونی استعمال کے لئے موزوں ہے (-40 ℃ ~+70 ℃)۔

▶ موصل بس

تانبے یا ایلومینیم کنڈکٹر ، سلیکون ربڑ /ای پی ڈی ایم موصلیت ، بجلی کی فریکوئنسی کا مقابلہ وولٹیج ≥70kV ، بجلی کا تسلسل 170KV۔

▶ کیبل کنیکٹر

ٹیسٹ پوائنٹس (اختیاری) کے ساتھ 35KV شیلڈڈ پلگ ان کنیکٹر (جیسے T-قسم اور کہنی قسم)۔

▶ حفاظتی آلہ

آسمانی بجلی کے اریسٹر ، شارٹ سرکٹ فالٹ انڈیکیٹر اور براہ راست ڈسپلے کا انتخاب کیا جاسکتا ہے۔

▶ گراؤنڈنگ سسٹم

باکس اور کیبل شیلڈنگ پرت معتبر طور پر گراؤنڈ (گراؤنڈنگ مزاحمت ≤4ω) ہے۔

○ 35KV کیبل جنکشن باکس انسٹالیشن اور آپریشن اور بحالی

 ◆ تنصیب کی ضروریات

کیبل اتارنے اور کاٹنے: موصلیت کی پرت کو نقصان پہنچانے سے بچنے کے لئے مشترکہ خصوصیات (غلطی 1 ملی میٹر) کو درست طریقے سے ملائیں۔

▶ کنیکٹر کی تنصیب: رابطہ کی سطح کو صاف کریں اور آکسیکرن کو روکنے کے لئے سلیکون چکنائی لگائیں۔ ٹورک رنچ سے سخت کریں (مثال کے طور پر ، ٹی جوائنٹ کو 35 ~ 40N میٹر کی ضرورت ہے)۔

▶ گراؤنڈنگ: باکس اور کیبل شیلڈ کو معتبر طور پر گراؤنڈ (گراؤنڈنگ مزاحمت ≤4Ω) ہونا چاہئے۔

◆ محفوظ آپریشن

power بجلی کی ناکامی کے بعد بجلی کی جانچ کریں ، اور آپریٹنگ کرتے وقت موصل دستانے اور چشمیں پہنیں۔

▶ اس بات کو یقینی بنائیں کہ کنیکٹر کو پلگ کرنے اور پلگ کرنے سے پہلے گراؤنڈنگ سوئچ بند (اگر کوئی ہے) بند ہے۔

◆ بحالی کی تجویز

▶ سالانہ معائنہ: اورکت درجہ حرارت کی پیمائش (جوڑوں کے درجہ حرارت میں اضافے کی نگرانی پر توجہ مرکوز)۔

▶ مہر معائنہ: ہر پانچ سال میں ایک بار سگ ماہی کی انگوٹھی کو تبدیل کریں (نمی اور دھول کا ثبوت)۔

▶ موصلیت کا امتحان: ہر 3 سال بعد وولٹیج ٹیسٹ کا مقابلہ کریں۔

35 کلووی یورپی قسم کیبل جنکشن باکس کا تکنیکی پیرامیٹر

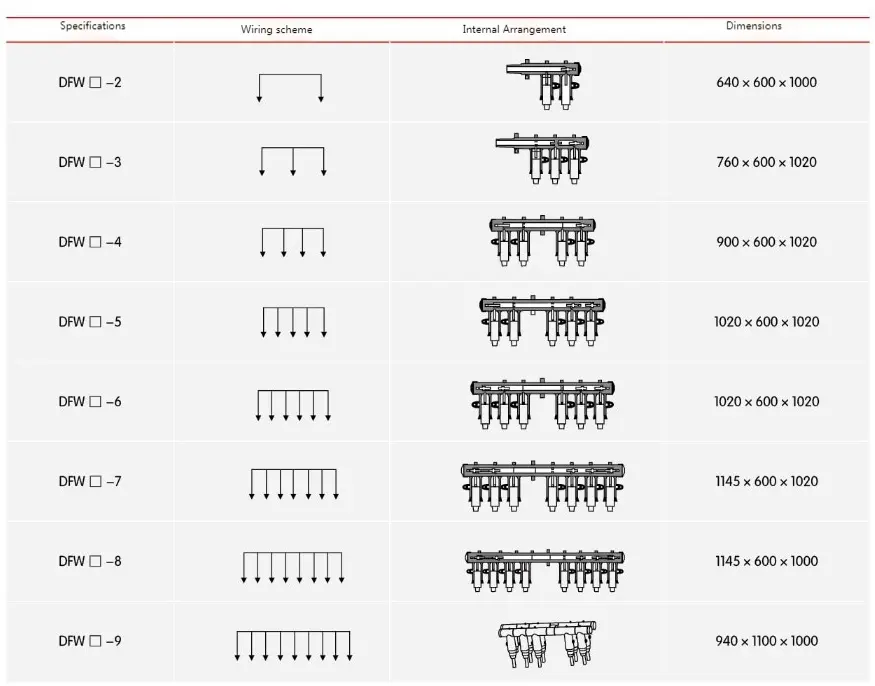

● 35KV یورپی قسم کی کیبل جنکشن باکس آرڈر نمبر کی تفصیل
