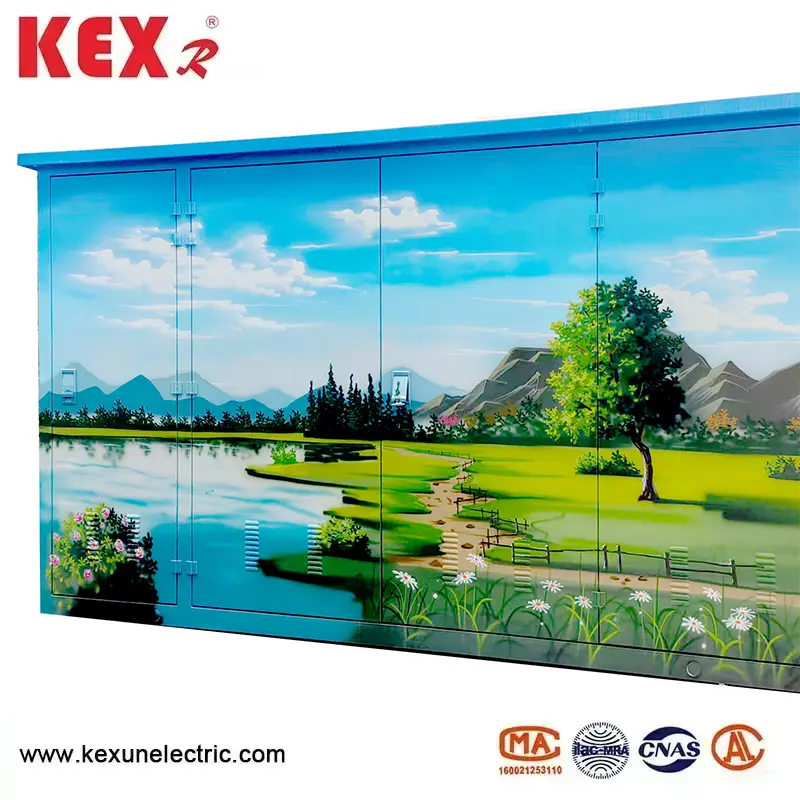

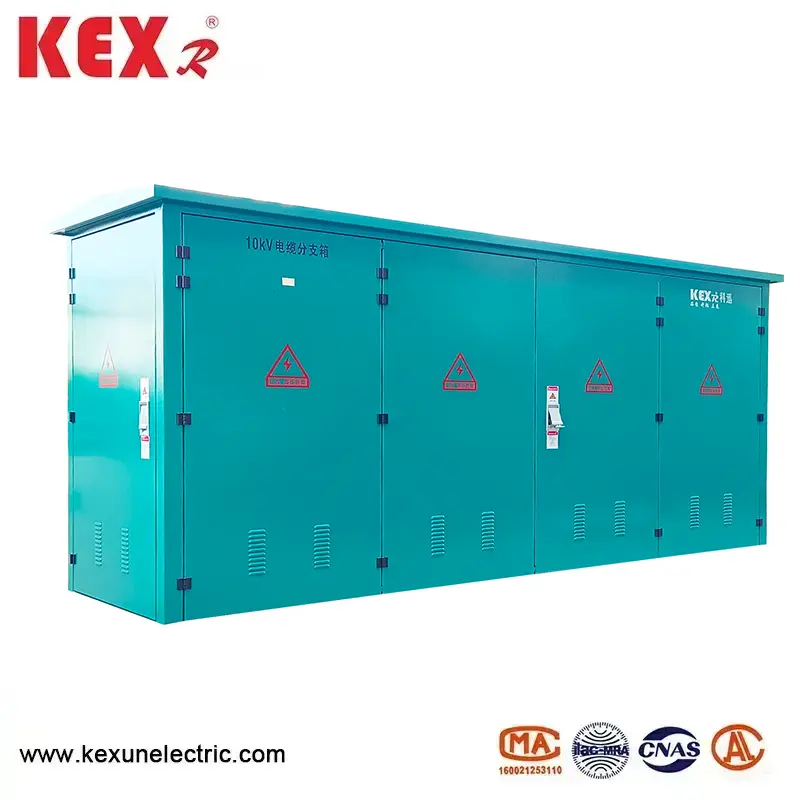

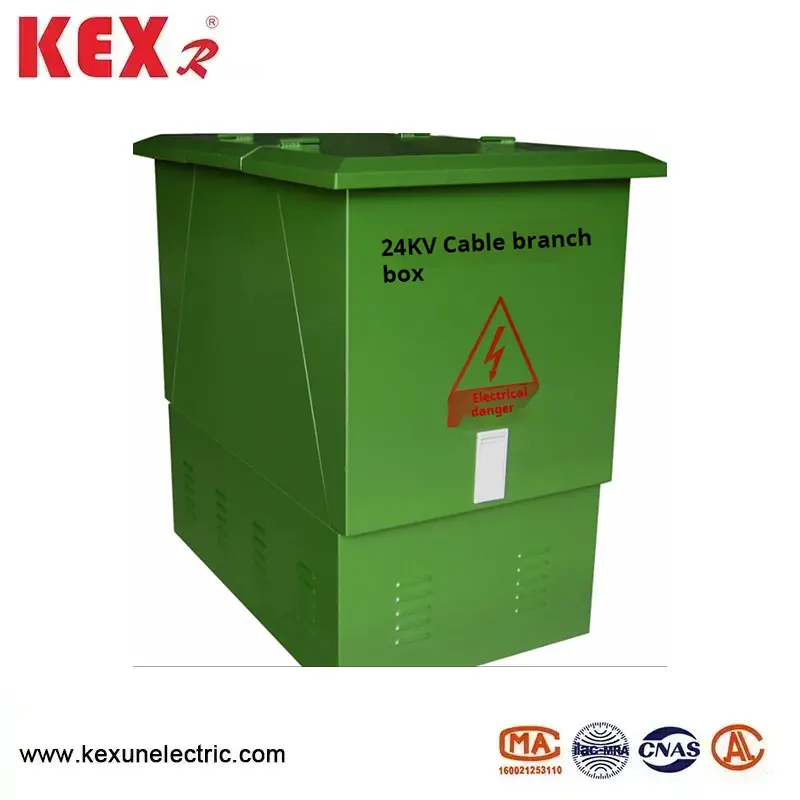

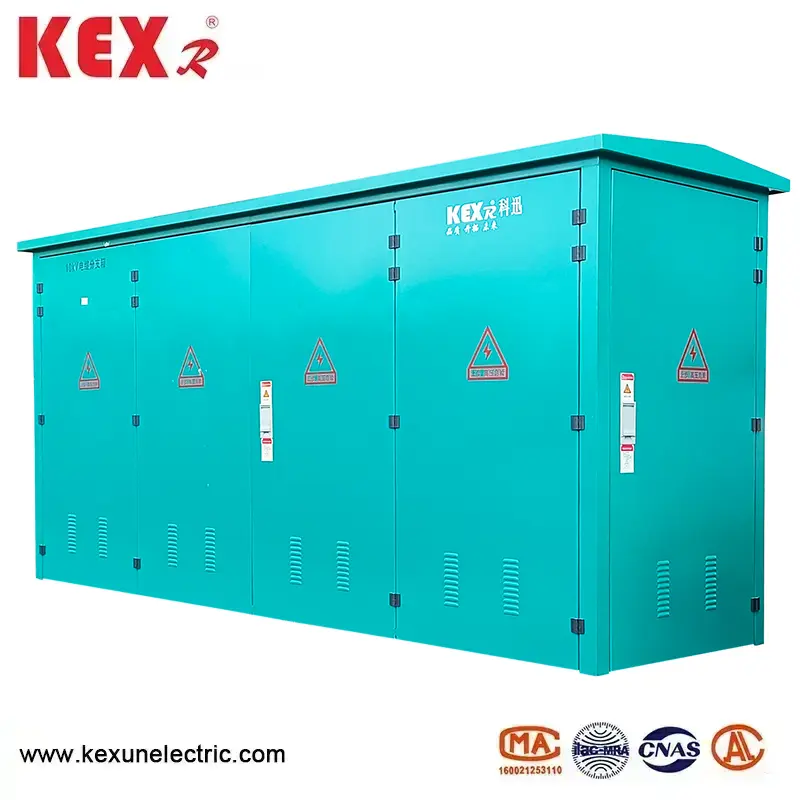

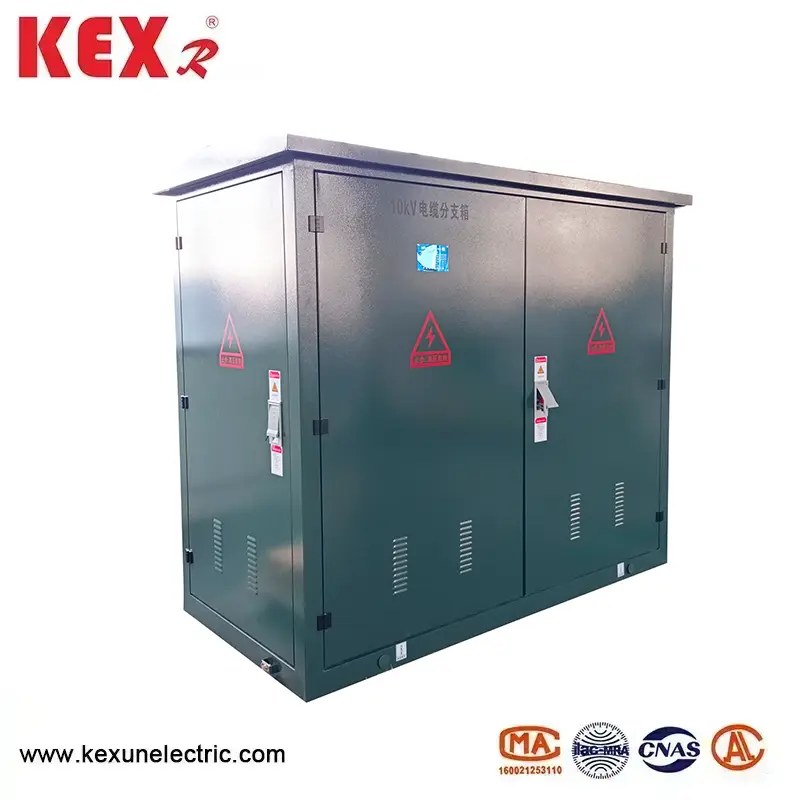

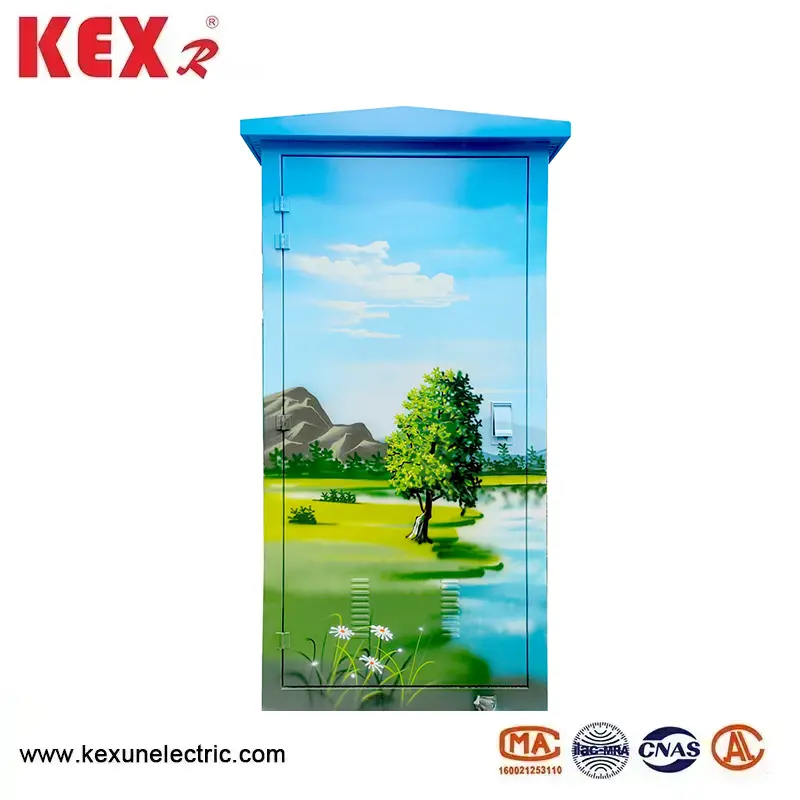

24KV کیبل تقسیم کرنے والا خانہ

24 24KV کیبل تقسیم کرنے والے باکس کی بنیادی خصوصیات

▶ وولٹیج گریڈ: 24KV کیبل اسپلٹنگ باکس ریٹیڈ وولٹیج 24KV ہے (آئی ای سی 62271-200 یا جی بی/ٹی 11022 معیار کے مطابق)۔

▶ مکمل طور پر موصل مہر: براہ راست حصوں کو ٹھوس موصلیت یا ایس ایف 6 گیس کے ذریعہ موصل کیا جاتا ہے ، جس میں کوئی بے نقاب موصل ، دھول پروف اور واٹر پروف (IP65/IP67) نہیں ہوتا ہے۔

▶ یورپی طرز کے پلگ ان ٹکنالوجی: ٹی ٹائپ یا کہنی قسم کے ڈھال والے کیبل کنیکٹر معیاری ہیں ، اور براہ راست پلگ ان کی حمایت کی جاتی ہے (خصوصی ٹولز کی ضرورت ہوتی ہے)۔

▶ ماڈیولر توسیع: معیاری یونٹ (جیسے 1 ان ، 4 آؤٹ ، 2 انچ اور 6 آؤٹ) بعد کی صلاحیت میں توسیع کی حمایت کرنے کے لئے لچکدار طریقے سے مل سکتے ہیں۔

24 24KV کیبل تقسیم کرنے والا باکس عام ساختی

box یہ باکس سٹینلیس سٹیل /ایس ایم سی سے بنا ہے ، جو سنکنرن مزاحم اور آؤٹ ڈور ڈیزائن (-40 ℃ ~+70 ℃) ہے۔

in موصل بس تانبے یا ایلومینیم سے بنی ہے ، جس میں سلیکون ربڑ /ای پی ڈی ایم موصلیت کی پرت سے لپیٹا جاتا ہے ، اور موصلیت کی سطح ≥50kV (بجلی کی فریکوئنسی وولٹیج کا مقابلہ) ہے۔

▶ کیبل کنیکٹر

24KV شیلڈڈ پلگ ان کنیکٹر (جیسے RIP قسم اور EPDM موصلیت) ٹیسٹ پوائنٹ (اختیاری) کے ساتھ۔

protection تحفظ کا آلہ شارٹ سرکٹ فالٹ انڈیکیٹر ، براہ راست ڈسپلے اور بجلی کے اریسٹر سے لیس ہوسکتا ہے۔

گراؤنڈنگ سسٹم باکس گراؤنڈنگ ٹرمینل+کیبل شیلڈ گراؤنڈنگ ، گراؤنڈنگ مزاحمت ≤4Ω۔

24 24KV کیبل تقسیم کرنے والے باکس کے مخصوص اطلاق کے منظرنامے عام ساختی

energy نیا انرجی پاور اسٹیشن: آف شور ونڈ پاور 24KV کلکٹر لائن ٹیپنگ۔

▶ صنعتی پارک: ہائی وولٹیج موٹر یا ٹرانسفارمر کی کیبل برانچ۔

▶ مائن/آئل فیلڈ: دھماکے سے متعلق 24KV برانچ باکس (سابق D IIC T4)۔

▶ شہری ہائی وولٹیج ڈسٹری بیوشن نیٹ ورک: کیبل رنگ نیٹ ورک کابینہ کے لئے ایک متبادل اسکیم (جگہ کی بچت)

24 24KV یورپی قسم کی کیبل تقسیم کرنے والے خانے کے حالات کا استعمال

10KV یورپی قسم کی کیبل ڈسٹری بیوشن باکس کا محیطی درجہ حرارت: -30 ~ 40 ℃

ہوا کی رفتار: 34m/sl کے برابر اور 700pal سے زیادہ نہیں

نمی: اوسطا رشتہ دار نمی 95 ٪ سے زیادہ نہیں ہے

اوسط ماہانہ نسبتا نمی 95 ٪ سے زیادہ نہیں ہے

 شاک پروف: افقی ایکسلریشن 0.4m/s² سے زیادہ نہیں ہے ، اور عمودی ایکسلریشن 0.15m/s² سے زیادہ نہیں ہے۔

یورپی قسم کی کیبل ڈسٹری بیوشن باکس انسٹالیشن سائٹ کا جھکاؤ: 3 سے کم

تنصیب کا ماحول: آس پاس کی ہوا کو واضح طور پر سنکنرن ، آتش گیر گیس ، پانی کے بخارات وغیرہ کے ذریعہ آلودہ نہیں کیا جانا چاہئے ، اور انسٹالیشن سائٹ کو متشدد طور پر کمپن نہیں ہونا چاہئے۔

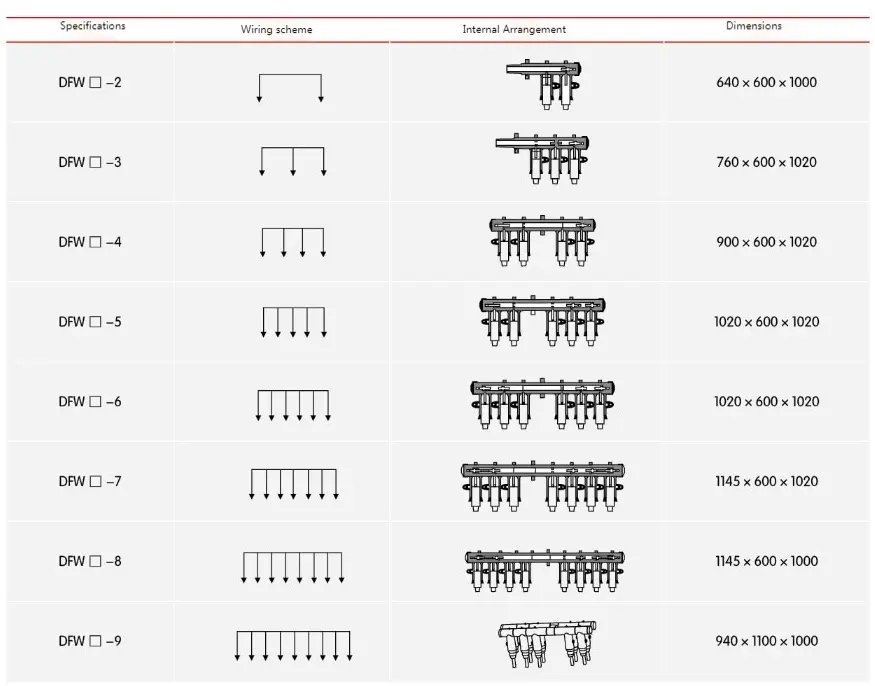

24 24KV یورپی قسم کی کیبل اسپلٹنگ باکس کا تکنیکی پیرامیٹر

● 24KV یورپی قسم کی کیبل اسپلٹنگ باکس آرڈر نمبر کی تفصیل
