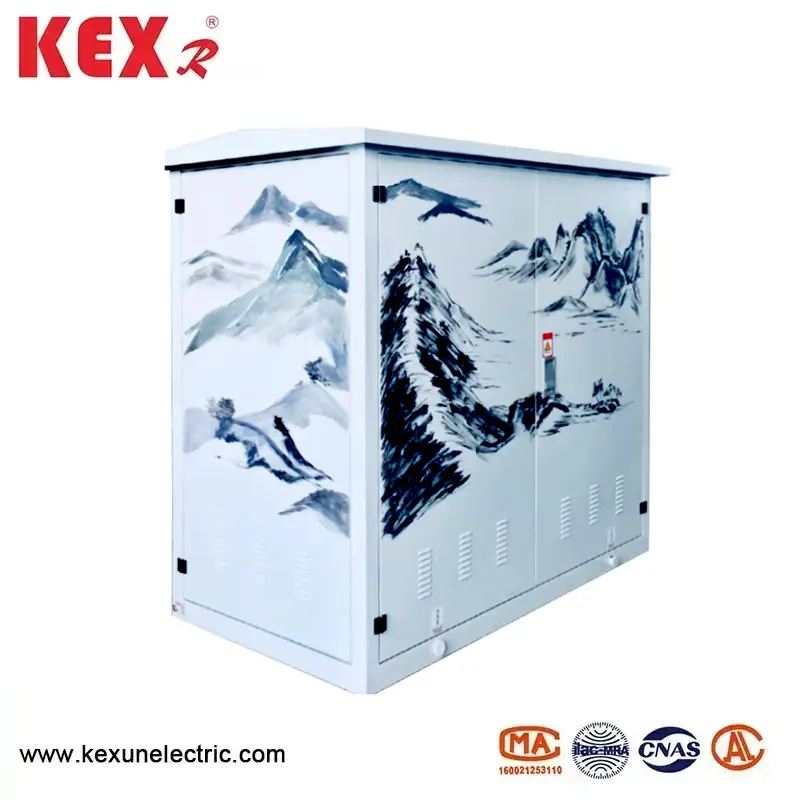

شہری تقسیم کا سب اسٹیشن

● ماڈل کے معنی

Y YB-12 قسم کا شہری تقسیم سب اسٹیشن کا پروڈکٹ تعارف

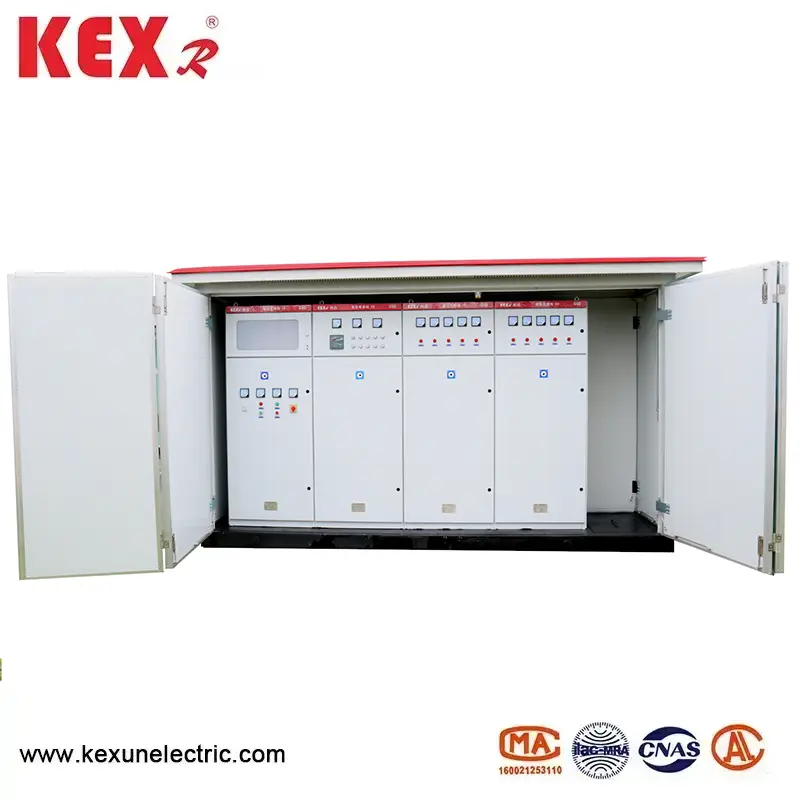

◆ لازمی ڈھانچہ

شہری تقسیم کا سب اسٹیشن بنیادی طور پر تین حصوں میں تقسیم کیا گیا ہے: ہائی وولٹیج سوئچ روم ، ٹرانسفارمر روم اور کم وولٹیج سوئچ روم ، جسے الگ سے منتقل کیا جاسکتا ہے۔

سب اسٹیشن مصنوعات کے درجہ حرارت میں اضافے کی سطح کو یقینی بنانے کے لئے ایک منفرد بڑے سائیکل گرمی کی کھپت ڈیزائن کو اپناتا ہے ، اور کمروں کے مابین الگ الگ سگ ماہی کمروں کے مابین گرمی کا تبادلہ نہیں کرے گی۔

شہری تقسیم کے سب اسٹیشن کا خول اعلی معیار کے سٹینلیس سٹیل پلیٹ سے بنا ہے۔

اسٹیل پلیٹ ڈھانچے کے تمام حصوں میں اینٹی سنکنرن کا خصوصی علاج ہوا ہے ، اور سٹینلیس سٹیل پلیٹ ڈھانچے میں مضبوط سنکنرن مزاحمت اور اچھی میکانکی طاقت ہے۔

THS سب اسٹیشن کو بغیر کسی اضافی بلڈنگ فاؤنڈیشن کے براہ راست گھر کے اندر نصب کیا جاسکتا ہے ، جو لاگت اور جگہ کی بچت کرتا ہے اور انسٹال کرنا آسان ہے۔

◆ ہماری کمپنی کے ذریعہ آزادانہ طور پر تیار کردہ ہائی پریشر چیمبر SF6 گیس سے بھرے سوئچ گیئر کو ہائی وولٹیج کے لئے اپنایا جاتا ہے ، اور تمام سوئچ گیئر اور بس بار بند سٹینلیس سٹیل باکس میں سیل کردیئے جاتے ہیں جس کے باہر کوئی بے نقاب چارجڈ جسم نہیں ہوتا ہے۔ محفوظ آپریشن اور اعلی وشوسنییتا ؛ مکمل طور پر ماڈیولر ڈیزائن ، تمام ماڈیول بجلی کی کھپت کی ضروریات کے مطابق سائیڈ آؤٹ لیٹ اور اعلی توسیع کے کنکشن موڈ کا احساس کرسکتے ہیں ، اور زیادہ سے زیادہ حد تک بجلی کی فراہمی کی اسکیم کی ضروریات کو پورا کرسکتے ہیں۔

◆ کم پریشر چیمبر کم وولٹیج سائیڈ انلیٹ اور آؤٹ لیٹ لائنیں سبھی نئے مولڈ کیس سرکٹ بریکر سے بنی ہیں ، جو سائز میں چھوٹے ہیں ، آرکنگ سے پاک اور تبدیل کرنے میں آسان ہیں۔ ملٹی فنکشنل ذہین جامع تحفظ کنٹرولر اور نیا انٹیگریٹڈ ری ایکٹو پاور معاوضہ آلہ۔

trans ٹرانسفارمر روم ٹرانسفارمر کو ایپوکسی رال کے ساتھ مکمل طور پر موصل کیا جاتا ہے ، اور موصلیت اور حرارت کے خلاف مزاحمت کی سطح ایف ہے ، اور ٹرانسفارمر میں کوئی دہن کی حمایت کرنے والا مواد نہیں ہوتا ہے ، اور وہ کوئی گیس یا دیگر انٹرمیڈیٹ مصنوعات تیار نہیں کرتا ہے جو آپریشن کے دوران ماحول کے لئے مناسب نہیں ہوتا ہے ، لہذا اس میں اچھی شعلوں کی بحالی ، ماحولیاتی تحفظ اور توانائی کی بچت کی خصوصیات ہیں۔

◆ داخلی کنکشن وولٹیج ٹرانسفارمر اور چینی ٹھوس سوئچ کمپنی کے ٹھوس موصل کیبل لوازمات کے ذریعہ جڑے ہوئے ہیں ، جو محفوظ ، قابل اعتماد اور مکمل طور پر موصل ہیں۔

● ہائی پریشر سائیڈ

ذہین انٹیگریٹڈ سب اسٹیشن کا ہائی وولٹیج عام طور پر لوڈ سوئچ فیوز امتزاج برقی آلات کے ذریعہ محفوظ کیا جاتا ہے۔ فیوز کو ایک مرحلے میں اڑانے کے بعد ، تین فیز لنکج ٹرپ۔ بوجھ سوئچ کو کمپریسڈ ہوا ، ویکیوم ، سلفر ہیکسفلوورائڈ ، وغیرہ سے منتخب کیا جاسکتا ہے ، اور آپریٹنگ میکانزم کو خودکار اپ گریڈ کا احساس کرنے کے لئے تقسیم کیا جاسکتا ہے۔ فیوز اسٹرائیکر کے ساتھ ایک اعلی وولٹیج موجودہ محدود فیوز ہے ، جس میں قابل اعتماد عمل اور بڑی توڑنے کی گنجائش ہے۔ مرکزی تکنیکی پیرامیٹرز کے لئے نیچے دیئے گئے جدول کو دیکھیں۔ 800KVA سے اوپر کے ٹرانسفارمروں کے لئے ، ویکیوم سرکٹ توڑنے والے جیسے ZN12 ، ZN28 اور VS1 کو تحفظ کے لئے منتخب کیا جاسکتا ہے۔

pression کم دباؤ کی طرف

کم وولٹیج سائیڈ پر مرکزی سوئچ منتخب تحفظ کے لئے یونیورسل یا ذہین سرکٹ بریکر کو اپناتا ہے۔ آؤٹ لیٹ سوئچ ایک نئی قسم کے پلاسٹک شیل سوئچ کو چھوٹے حجم اور مختصر آرکنگ کے ساتھ اپناتا ہے ، 30 سرکٹس تک۔ انٹیلیجنٹ خودکار ٹریکنگ ری ایکٹو پاور معاوضہ آلہ میں صارفین کے انتخاب کے ل contact رابطہ کار اور کانٹیکٹ لیس سوئچنگ موڈز موجود ہیں۔

distribution شہری تقسیم کے سب اسٹیشن کا ٹرانسفارمر

انٹیلیجنٹ انٹیگریٹڈ سب اسٹیشن کم نقصان ، تیل سے متاثرہ ، مکمل طور پر مہر بند S9 ، S10 اور S11 سیریز ٹرانسفارمر کو اپناتا ہے ، اور رال-مظاہرے سے چھوٹا یا Nomex کاغذ-موصل ماحولیاتی دوستانہ خشک قسم کے ٹرانسفارمرز کا بھی انتخاب کرسکتا ہے۔ نیچے ایک ٹرالی سے لیس ہے ، اور ٹرانسفارمر آسانی سے داخل اور باہر نکل سکتے ہیں۔

Load لوڈ سوئچ کے تکنیکی پیرامیٹرز

◆ ہائی وولٹیج فیوز کے تکنیکی پیرامیٹرز

low کم وولٹیج سرکٹ بریکر کے تکنیکی پیرامیٹرز

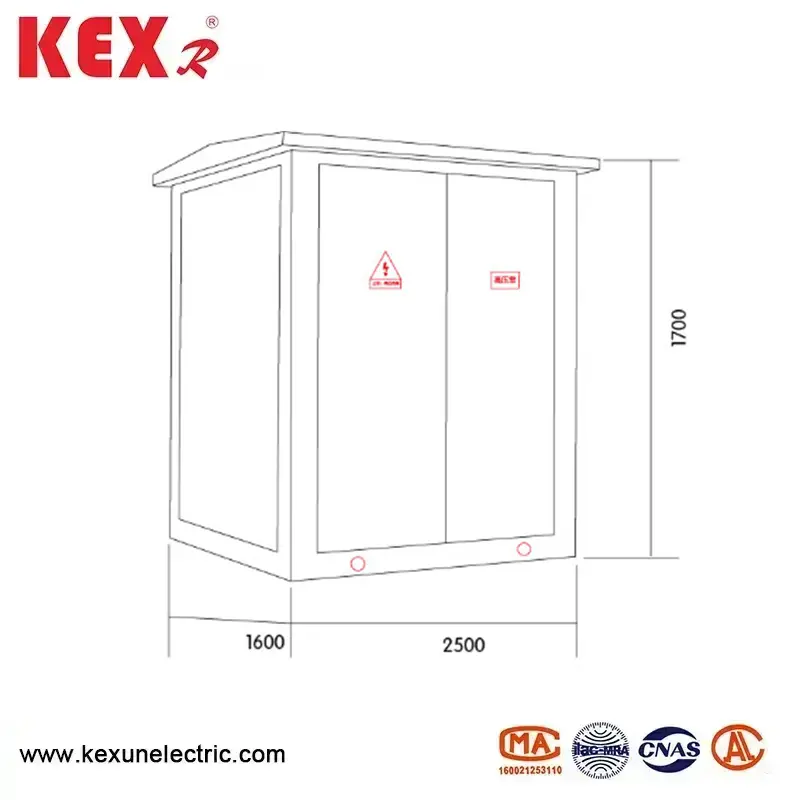

● لے آؤٹ طول و عرض آریھ
