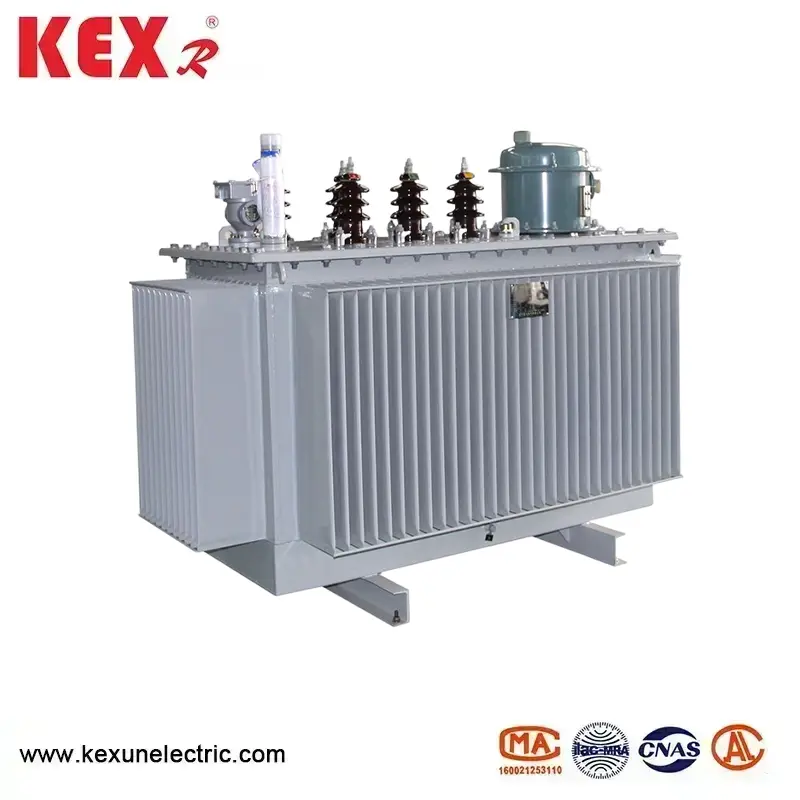

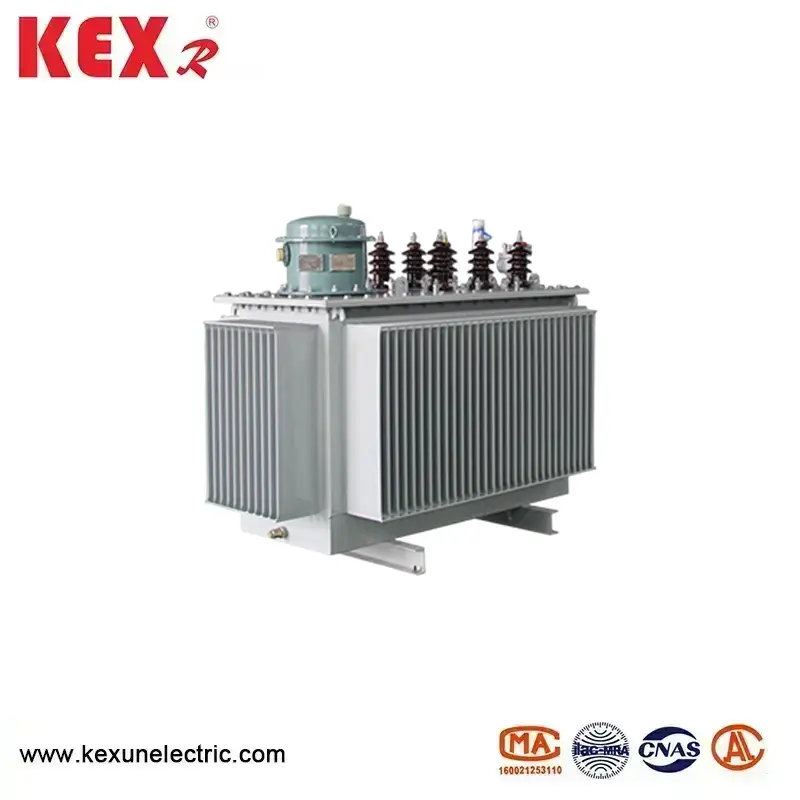

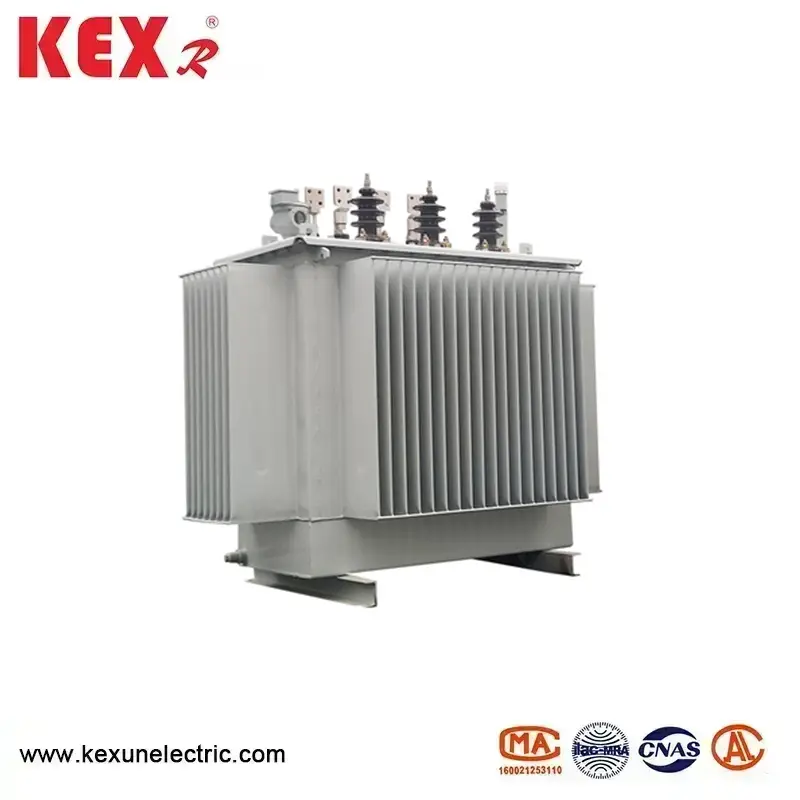

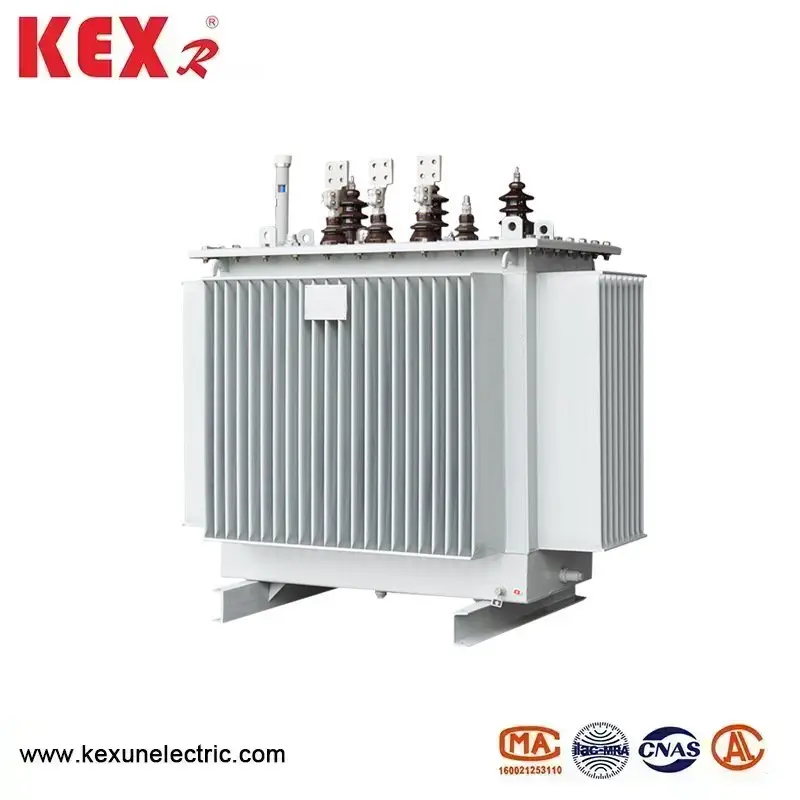

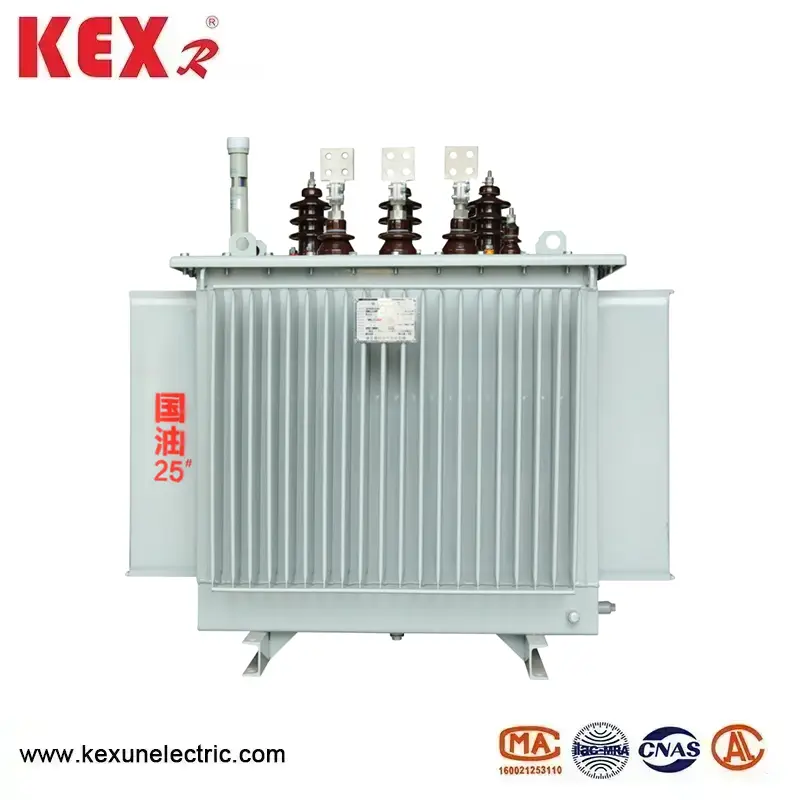

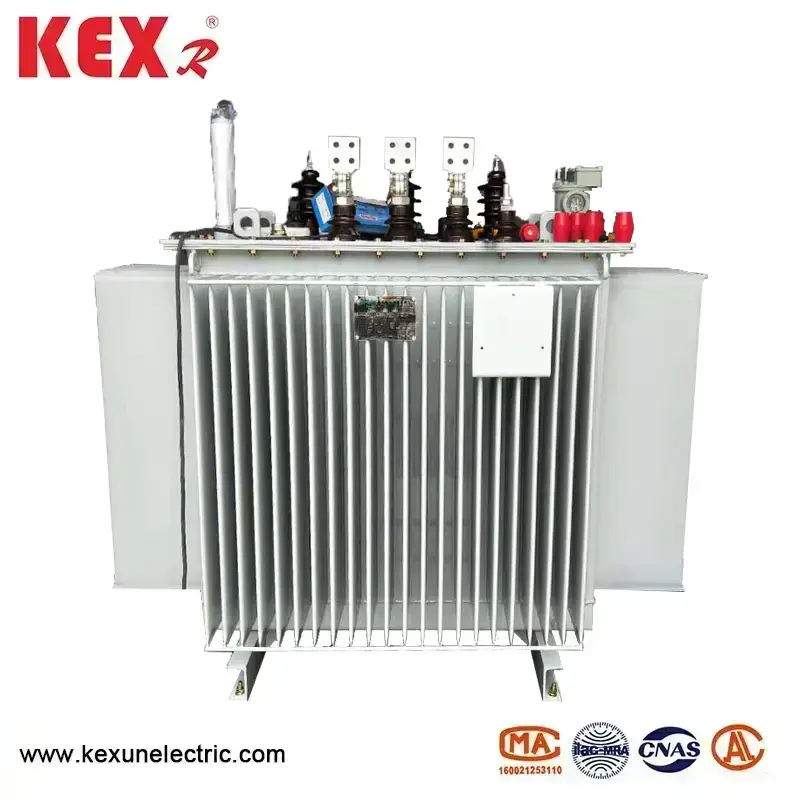

تیل میں ڈوبا ہوا ٹرانسفارمر

●تیل میں ڈوبے ہوئے ٹرانسفارمر کی شرائط کا استعمال

▶ اونچائی 1000m سے زیادہ نہیں؛

▶ محیطی درجہ حرارت:

▶زیادہ سے زیادہ درجہ حرارت+40'C؛

▶ گرم ترین مہینے کا اوسط درجہ حرارت + 30 ہے

● تیل میں ڈوبا ہوا ٹرانسفارمر معیارات پر پورا اترتا ہے۔

جی بی 1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ اعلی معیار کے مواد کا انتخاب

▶ہمارا تیل میں ڈوبا ہوا ٹرانسفارمر کم مزاحمتی آکسیجن ٹری کاپر وائر کا انتخاب کرتا ہے اور اسے ہموار بنانے کے لیے سطح کے اضافی ٹریٹمنٹ کے ایک سلسلے سے گزرتا ہے، بغیر گڑھے یا تیز کونوں کے، جس کے نتیجے میں لوڈ کم ہوتا ہے اور ٹرانسفارمر کی زیادہ قابل اعتماد برقی کارکردگی بہتر ہوتی ہے، اسٹیلیٹی شیٹس کی اعلیٰ کارکردگی کے ساتھ اسٹیلیٹی شیٹس کا انتخاب کریں۔ لیول، ٹرانسفارمرز کے بغیر لوڈ ہونے والے نقصان کو کم کرنے کے لیے کم یونٹ کے نقصان کے ساتھ سلکان اسٹیل شیٹس کا استعمال کریں۔

▶ اعلی معیار کے پرتدار لکڑی کی موصلیت کے اجزاء کا انتخاب کریں جو کبھی بھی شگاف نہیں پڑیں گے، یہاں تک کہ شارٹ سرکٹ کرنٹ کے عمل کے تحت بھی، وہ

برقرار رہے گا.

▶پانی، گیس اور نجاست کی نچلی سطح کے ساتھ، ٹرانسفارمر کے کام کو زیادہ قابل اعتماد بنانے والے ٹرانسفارمر آئل کا انتخاب کریں جو گہرا فلٹر کیا گیا ہو۔

▶ مؤثر طریقے سے بڑھاپے کو روکنے اور رساو کو ختم کرنے کے لیے اعلیٰ معیار کے ربڑ کی سگ ماہی کا مواد منتخب کریں۔* تمام خام مال کو معیار کے معائنہ سے گزرنا پڑتا ہے، اور تمام خام مال بنانے والے قومی معیار IS09000 کے مطابق سخت جائزہ لیتے ہیں۔

◆ مؤثر

S9 سیریز کے تیل میں ڈوبے ہوئے ٹرانسفارمر نے S7 سیریز کے مقابلے میں بالترتیب 10%، 24%، اور no-load کرنٹ کو کم کیا ہے، جس کے نتیجے میں آپریٹنگ اخراجات میں 19% کی کمی آئی ہے۔ بغیر لوڈ کرنٹ میں S9 کے مقابلے میں 70-85% کی کمی ہوتی ہے۔ اوسط درجہ حرارت میں 10K کی کمی واقع ہوئی ہے، اور پروڈکٹ کی سروس لائف دگنی سے بھی زیادہ ہو گئی ہے۔ 20% کے اوورلوڈ حالات میں بھی، یہ طویل عرصے تک کام کر سکتا ہے۔ پروڈکٹ آپریشن کے دوران شور کی اوسط کمی 2-4 decibels ہے۔

◆ مکمل طور پر سیل

S11 (M) R میں موجود "M" اس بات کی نمائندگی کرتا ہے کہ آئل ٹینک مکمل طور پر مہر بند ڈھانچہ اپناتا ہے، عام تیل میں ڈوبے ہوئے ٹرانسفارمرز کے مقابلے میں مکمل طور پر مہر بند ڈسٹری بیوشن ٹرانسفارمرز تیل ذخیرہ کرنے والے ٹینکوں کو ختم کرتے ہیں اور تیل کے پائپوں کو کولنگ اور گرمی کی کھپت کے اجزاء کے طور پر نالیدار پنکھوں سے تبدیل کرتے ہیں۔ نالیدار تیل کا ٹینک ایک وقف شدہ پروڈکشن لائن پر اعلیٰ معیار کی کولڈ رولڈ پتلی پلیٹوں سے بنا ہے اور نالیدار پنکھ ٹرانسفارمر oi کے حجم کے ساتھ پھیل سکتے ہیں اور سکڑ سکتے ہیں، اس طرح ٹرانسفارمر کو فضا سے الگ کر سکتے ہیں، تیل کے انحطاط اور موصلیت کی نمی کو روک سکتے ہیں اور اسے کم کر سکتے ہیں، آپریشنل مفت بھروسے کو بڑھا سکتے ہیں۔

کوروگیٹڈ آئل ٹینک کی سطح کو تھری پروف پینٹ کے ساتھ لیپت کرنے سے پہلے کم کرنے، زنگ کو ہٹانے اور فاسفیٹنگ کے ساتھ علاج کیا جاتا ہے، جو میٹالرجیکل، پیٹرو کیمیکل، کان کنی اور دیگر ماحول میں استعمال کے لیے موزوں ہے۔

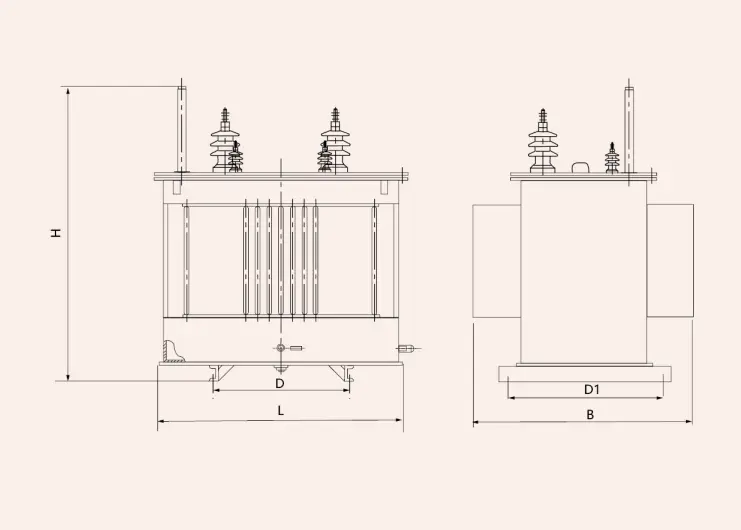

◆ تیل میں ڈوبے ہوئے ٹرانسفارمر کی ظاہری شکل اور تنصیب کے طول و عرض

◆ 10kV D11 سیریز کے تیل میں ڈوبی ڈسٹری بیوشن ٹرانسفارمر کے تکنیکی پیرامیٹرز
