ماحول دوست دوستانہ خشک قسم کا ٹرانسفارمر

S SGB10 قسم کا ماحول ماحول دوست دوستانہ خشک قسم کا ٹرانسفارمر

آئرن کور درآمد شدہ اناج پر مبنی اعلی معیار کی اعلی مقناطیسی چالکتا سلیکن اسٹیل کی چادریں ایک ساتھ سجا دی گئی ہے۔ 45 ° مکمل طور پر مائل مشترکہ ڈھانچہ سمیٹنے اور آئرن کور کے مابین ایک لچکدار فکسنگ ڈیوائس کو اپناتا ہے ، جو ٹرانسفارمر کو بغیر کسی بوجھ کے نقصان اور شور کے قابل بناتا ہے۔ لوہے کے کور کی سطح کو خصوصی ٹکنالوجی کے ساتھ علاج کیا جاتا ہے ، اور یہ نہ صرف ٹرانسفارمر کے شور کو کم کرتا ہے بلکہ آپریشن کے دوران لوہے کی کھجلی سے بھی لوہے کو روکتا ہے۔ مجموعی طور پر اڈے پر سمیٹ لچکدار پیڈوں کے ذریعہ طے کیا جاتا ہے ، اور بفرنگ ڈھانچہ سمیٹ کے کمپن کی سطح اور شور کو کم کرسکتا ہے۔

◆ اعلی اور کم وولٹیج کنڈلی

اعلی اور کم وولٹیج کنڈلی Nomex موصلیت کے مواد سے بنی ہیں اور VPL ویکیوم دباؤ کے سامان کا استعمال کرتے ہوئے بار بار سالوینٹ فری ریپریگنٹنگ پینٹ کے ساتھ رنگت کی جاتی ہیں ، اور پھر ایک سے زیادہ بار اعلی درجہ حرارت پر سینکا ہوا اور علاج کیا جاتا ہے۔ ہائی وولٹیج کنڈلی اعلی میکانکی طاقت اور گرمی کی کھپت کے حالات کے ساتھ ایک مستقل ڈھانچہ اپناتا ہے ، جس میں اعلی انٹرلیئر وولٹیج ، گرمی کی کھپت کی ناقص صلاحیت ، آسان تھرمل خرابی ، اور ملٹی لیر سلنڈرک کنڈلیوں کی کم میکانکی طاقت کے نقصانات سے گریز کیا جاتا ہے ، اس کے نتیجے میں مصنوعات کے آپریشن کی قابل اعتماد کو بہتر بنایا جاتا ہے۔ کم وولٹیج کنڈلی ایک ورق یا طول بلد ایئر وے کی اعلی موجودہ سرپل ڈھانچہ اپناتی ہے۔ رنگدار کنڈلی میں نمی کی عمدہ مزاحمت ہے اور اس سے زیادہ موثر انداز میں اثرات کا مقابلہ ہوسکتا ہے ، اس میں کوئی دراڑیں یا جزوی خارج نہیں ہوتا ہے ، اور اس کی خدمت کی زندگی کے بعد خشک ، سڑنے اور ریسائیکل کرنا آسان ہے ، جس سے ماحول کی حفاظت ہوتی ہے۔

◆ شیل

اگر ضرورت ہو تو ، کیکسن الیکٹرک IP20 یا IP23 کی حفاظت کی سطح کے ساتھ گولے مہیا کرسکتا ہے۔ انکلوژر پروٹیکشن لیول ایل پی 20 کا مطلب یہ ہے کہ 12 ملی میٹر قطر کے ساتھ ٹھوس غیر ملکی اشیاء کو داخل ہونے کی اجازت نہیں ہے۔ ٹھنڈک ہوا کی گردش کو یقینی بنانے کے لئے ، میش پلیٹوں سے نیچے اور سب سے اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر اور اوپر

◆ زیادہ گرمی کا تحفظ

کنڈلی سے زیادہ گرمی کے خلاف حفاظتی اقدامات کرنے کے ل S ، ایس جی بی 10 ٹائپ ماحول دوست دوستانہ خشک قسم کا ٹرانسفارمر 315KVA اور اس سے اوپر کا درجہ حرارت ڈسپلے پروٹیکشن ڈیوائس سے لیس ہے۔ یہ آلہ درجہ حرارت کی سینسنگ عناصر کا استعمال کرتا ہے جو کم وولٹیج سمیٹ میں سرایت کرتا ہے ڈیجیٹل ڈسپلے کے آلے کے سگنل کے ذریعہ کے طور پر۔ جب کم وولٹیج سمیٹنے کے اندر کا درجہ حرارت تبدیل ہوتا ہے تو ، درجہ حرارت سینسنگ ڈیجیٹل ڈسپلے کا آلہ ایک نیا درجہ حرارت کی قیمت دکھاتا ہے اور ٹرانسفارمر کی حفاظت کے ل tempered اس درجہ حرارت کی قیمت کی بنیاد پر کنٹرول اور الارم کے افعال انجام دیتا ہے۔

over اوورلوڈ کی گنجائش

ایس جی بی 10 ٹائپ ماحول دوست ڈرائی ٹائپ ٹرانسفارمر ایک نئی ساخت ، نئے مواد اور نئے عمل کو اپناتا ہے ، جس میں گرمی کی کھپت کی اچھی حالت ، لمبی تھرمل زندگی ، اور انتہائی مضبوط اوورلوڈ صلاحیت کے ساتھ ، یہ 120 ٪ اوورلوڈ سے کم عرصے تک محفوظ طریقے سے اور قابل اعتماد طور پر کام کرسکتا ہے۔ پرانے 23 ماحول میں ، مداحوں کو ٹھنڈا کرنے کی ضرورت نہیں ہے اور یہ اب بھی طویل عرصے تک مکمل بوجھ پر کام کرسکتا ہے۔

◆ سیکیورٹی

ایس جی بی 10 قسم کے ماحول دوست دوستانہ خشک قسم کا ٹرانسفارمر آج دستیاب سب سے زیادہ حفاظت کی کارکردگی کا مظاہرہ کرنے والا خشک قسم کا ٹرانسفارمر ہے ، تمام موصلیت کے مواد غیرمعمولی ، خود بجھانے ، غیر زہریلا ہیں ، اور اس طرح ایپیوکس کاسٹ پروڈکٹ کے مقابلے میں 10 فیصد سے بھی کم مادوں پر مشتمل ہے۔ ایپوسی کاسٹ ٹرانسفارمرز کے دہن کے دوران تیار کیا گیا۔ ایس جی (بی) 10 نئی پروڈکٹ اعلی حفاظت کی ضروریات ، مرطوب اور گرم حالات ، اور ناقص وینٹیلیشن ، جیسے پاور ، سب وے ، جہاز ، کیمیکل۔ اور میٹالرجیکل صنعتوں کے ساتھ ایپلی کیشنز میں اعلی کارکردگی کا مظاہرہ کرتی ہے۔

moisture نمی کی عمدہ مزاحمت

Nomex "SGB10 قسم کے ماحول دوست دوستانہ خشک قسم کا ٹرانسفارمر کا موصلیت کا نظام نمی کے حملے کا مقابلہ کرنے کی صلاحیت رکھتا ہے۔ اعلی درجے کی وی پی ایل کے سازوسامان اور ویکیوم امپریگنیشن ٹکنالوجی کو شامل کرنا۔ آپ کے ذریعہ تسلیم شدہ اعلی معیار کی رنگت کا رنگ 180 'C کے مزاج کے ساتھ مستقل طور پر کام کرسکتا ہے۔

volume چھوٹا حجم اور ہلکا وزن

ایس جی بی 10 ٹائپ ماحول دوست ڈرائی ٹائپ ٹرانسفارمر ڈوپونٹ Nomex@ کاغذ کو اہم موصلیت کے مواد کے طور پر استعمال کرتا ہے اور اسے ٹرانسفارمر کے سب سے گرم مقام پر ہائبرڈ موصلیت کے نظام کے طور پر استعمال کرتا ہے ، جس سے اسی صلاحیت کے ٹرانسفارمرز میں ایپوسی رال کاسٹ کے مقابلے میں اس کے سائز اور وزن کو کم کیا جاتا ہے۔

◆ ماحولیاتی تحفظ

ایس جی بی 10 قسم کے ماحول دوست خشک قسم کے ٹرانسفارمر کو اس کی خدمت کی زندگی کے بعد گلنا اور ری سائیکل کیا جاسکتا ہے ، جس سے ایپوسی رال کاسٹ خشک قسم کے ٹرانسفارمرز کے عیب پر قابو پایا جاتا ہے جو اس کی خدمت کی زندگی کے بعد رال اور شیشے کے فائبر کے استحکام اور فیوژن کے ماحول کے رنگ کو آلودہ نہیں کرسکتے ہیں اور آلودہ نہیں ہوسکتے ہیں۔

◆ سیسہ تار

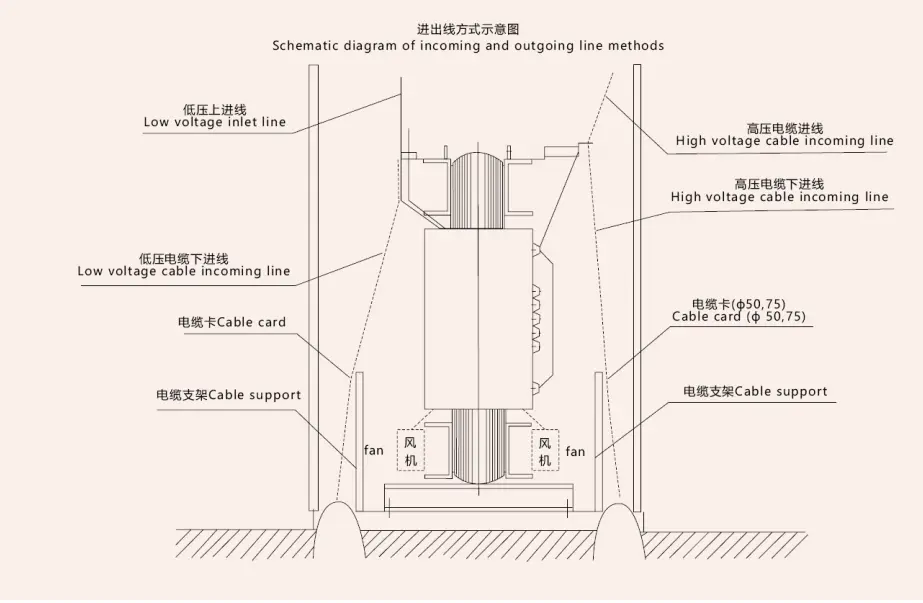

ہائی وولٹیج آؤٹ پٹ ٹرمینل سمیٹ کے اوپری حصے پر طے ہوتا ہے ، اور نل سمیٹ کے وسط میں واقع ہے۔ بجلی کی بندش کی صورت میں ، آؤٹ پٹ وولٹیج کو ایڈجسٹ کرنے کے ل the نل کو جوڑنے والے ٹکڑے کے ذریعے تبدیل کیا جاتا ہے۔ کم وولٹیج کا باہر جانے والا ٹرمینل ایک پلیٹ ٹائپ کنڈکیٹو پٹی ہے ، جو بولٹ کے ذریعے باہر جانے والی پٹی سے معتبر طور پر جڑا ہوا ہے۔

◆ متعلقہ معیارات

GB1094.11-2007 "خشک قسم کے ٹرانسفارمر"

جی بی/ٹی 10228-1997 "تکنیکی پیرامیٹرز اور

خشک قسم کے پاور ٹرانسفارمرز کے لئے تقاضے "

جی بی/ٹی 17211-1998 "ڈرائی ٹائپ پاور ٹرانسفارمرز کے لئے لوڈ گائیڈ"

JB/T10088-2004 "6-220KV پاور ٹرانسفارمرز کی صوتی سطح"

GB4208-1993 "انکلوژرز (ایل پی کوڈ) کے ذریعہ فراہم کردہ تحفظ کی ڈگری"

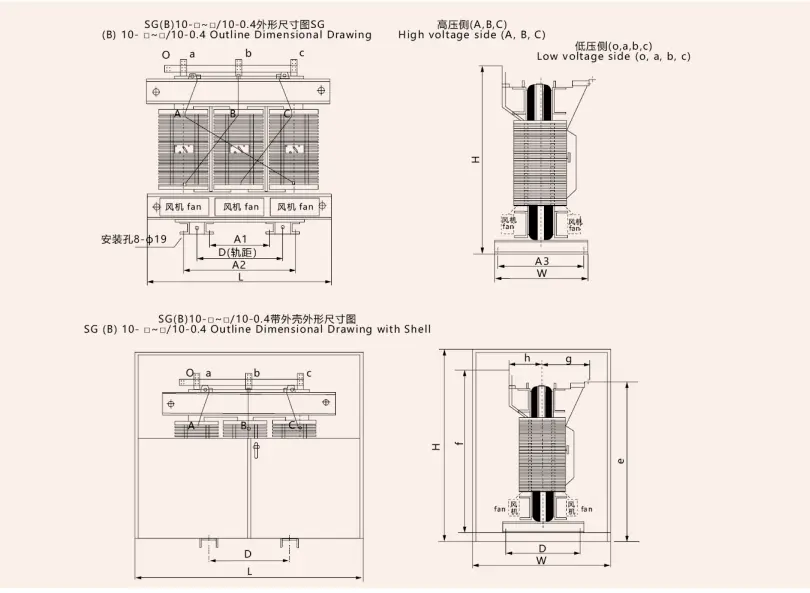

S SGB10 قسم کے ماحول دوست خشک قسم کے ٹرانسفارمر کی ظاہری شکل اور تنصیب کے طول و عرض

10 10KV SGB10 قسم کے ماحول دوست دوستانہ خشک قسم کے ٹرانسفارمر کے تکنیکی پیرامیٹرز
