خشک قسم کی کان کنی کا ٹرانسفارمر
کے ایس جی ڈرائی قسم کی کان کنی ٹرانسفارمر ، جو خاص طور پر چائنا فیکٹری میں کیکسن الیکٹرک کے ذریعہ تیار کیا جاتا ہے ، مرکزی سب اسٹیشن ، نیچے یارڈ ، مین ایئر انلیٹ ڈکٹ اور زیر زمین کوئلے کی کان میں اہم ایئر انلیٹ ڈکٹ کے لئے موزوں ہے ، اور یہ سرنگ کے مرطوب ماحول کے لئے بھی موزوں ہے کیونکہ مائن لائٹنگ یا بجلی کے حصول کے لئے بجلی کی تبدیلی کے لئے۔
ماڈل: کے ایس جی
برانڈ ： KEXR
ماڈل: کے ایس جی
برانڈ ： KEXR
sp خشک قسم کی کان کنی کے ٹرانسفارمر کے ایس جی کی شرائط کا استعمال
▶ اونچائی: 1500 میٹر سے زیادہ نہیں ، خصوصی حالات کی الگ سے وضاحت کی جائے گی۔
▶ ماحولیاتی درجہ حرارت: زیادہ سے زیادہ درجہ حرارت+40 "C ، زیادہ سے زیادہ ماہانہ اوسط درجہ حرارت+25 *C ، کم سے کم درجہ حرارت -20 *C
air ہوا کی نسبت نمی 95 ٪ (+25 ° C پر) سے زیادہ نہیں ہے۔
gas گیس یا بھاپ کے ماحول میں جو موصلیت کو نقصان نہیں پہنچاتا ہے۔
understand زیر زمین بارودی سرنگوں میں نصب کیا گیا جہاں کوئلے کی دھول اور گیس ہے ، لیکن دھماکے کا کوئی خطرہ نہیں ہے۔
supply بجلی کی فراہمی کے وولٹیج کا موج تقریبا a ایک سائن لہر ہے۔
● کے ایس جی خشک قسم کی کان کنی ٹرانسفارمر نیچے دیئے گئے معیارات پر پورا اترتے ہیں
GB/T12173-2008 کان کنی کے لئے عمومی بجلی کی کوئپمنٹ
GB1094.11-2007 ڈرائی ٹائپ پاور ٹرانسفارمر
GB/T10228-2015 خشک قسم کے پاور ٹرانسفارمرز کے لئے تکنیکی پیرامیٹرز اور ضروریات
جی بی/ٹی 3955-2006 کان کنی جنرل پاور ٹرانسفارمر
GB4208-2008 شیل پروٹیکشن لیول
خشک قسم کے پاور ٹرانسفارمرز کے لئے GB/T17211-1998 لوڈ گائیڈ
GB3836.1-2010 دھماکہ خیز گیس کے ماحول کے لئے بجلی کا سامان حصہ 1: عمومی تقاضے
GB3836.2-2010 دھماکہ خیز گیس کے ماحول کے لئے بجلی کا سامان حصہ 2: دھماکے کی قسم کی قسم "D ڈیزائن ، تیاری ، اور متعلقہ معیارات جیسے GB1094.1-2013 پاور ٹرانسفارمر پارٹ 1 عام دفعات کا معائنہ۔
● کے ایس جی خشک قسم کی کان کنی ٹرانسفارمر خصوصیات
کے ایس جی مائننگ جنرل ڈرائی قسم کے ٹرانسفارمروں میں نمی سے متعلق مضبوط صلاحیت ، اچھی شعلہ ریٹارڈنٹ کارکردگی ، اور خودکار بجھانے کی خصوصیات کے ساتھ موصلیت کا مواد ہوتا ہے ، جب آگ کے ذریعہ کا سامنا کرتے وقت وہ نقصان دہ گیسیں نہیں تیار کرتے ہیں ، ماحول کو آلودہ نہیں کرتے ہیں ، اور برقرار رکھنا آسان ہے۔
کان کنی کی خشک قسم کے ٹرانسفارمر کا ہائی وولٹیج کنڈلی اعلی معیار کے تار سمیٹ سے بنا ہے ، اور سمیٹنے کو ویکیوم کے تحت اعلی معیار کے ایپوسی رال کے ساتھ ڈالا جاتا ہے۔ کم وولٹیج کنڈلی ورق سمیٹنے اور رال سے پہلے سے طے شدہ موصلیت کی پرت سمیٹ سے بنا ہے۔ آئرن کور اعلی معیار کی اعلی مقناطیسی چالکتا سرد رولڈ اناج پر مبنی سلیکن اسٹیل کی چادروں کو اسی بیچ سے چھوٹی ہائسٹریسیس توسیع کے ساتھ اپناتا ہے۔ سنکنرن کو سیل کرنے اور روکنے کے لئے ایپوسی چپکنے والی کوٹنگ کو اپنائیں۔ خشک قسم کے ٹرانسفارمر کی کان کنی کی اوورلوڈ صلاحیت: قدرتی ٹھنڈک (اے این) حالات کے تحت ، اوورلوڈ کی گنجائش کو مندرجہ ذیل جدول میں ضروریات کو پورا کرنے کی اجازت ہے (20 ° C کا محیطی درجہ حرارت):
|
حد سے زیادہ ٪ |
20 |
30 |
40 |
50 |
60 |
70 |
|
چلانے کا وقت (م) |
مسلسل |
120 |
60 |
20 |
50 |
1 |
کے ایس جی خشک قسم کی کان کنی ٹرانسفارمر کے لئے درجہ حرارت پر قابو پانے کا نظام درجہ حرارت کنٹرولر اور درجہ حرارت کی پیمائش عنصر پر مشتمل ہوتا ہے جو کم وولٹیج سمیٹ کے اوپری حصے میں نصب ہوتا ہے ، جو مصنوعات کا سب سے زیادہ گرم مقام ہے۔ 1T ٹرانسفارمر کے درجہ حرارت پر قابو پانے کا احساس کرتا ہے اور ٹرانسفارمر کے آپریشن کے دوران ونڈنگ اے ، بی اور سی کے گرم جگہ کا درجہ حرارت دکھاتا ہے۔ اگر اوورلوڈ آپریشن یا غلطی کی وجہ سے ٹرانسفارمر سمیٹنے کا درجہ حرارت بہت زیادہ ہے تو ، درجہ حرارت کنٹرولر الارم اور ٹرپ جاری کرے گا ، اور درجہ حرارت پر قابو پانے کے نظام میں الارم اور سفر کے لئے غیر فعال رابطے ہوں گے۔ جبری ایئر کولنگ کا استعمال کرتے وقت ، درجہ حرارت کنٹرولر سمیٹنے والے درجہ حرارت کی بنیاد پر کولنگ ماحولیاتی نظام سرٹیفیکیشن فین کی ان پٹ یا سوئچنگ کا تعین کرتا ہے۔ RS485 مواصلاتی انٹرفیس کو ریموٹ مینجمنٹ کے لئے بھی اختیاری طور پر انسٹال کیا جاسکتا ہے۔ پروڈکٹ کیسنگ میں P21 یا اس سے زیادہ کی حفاظت کی سطح ہوتی ہے۔

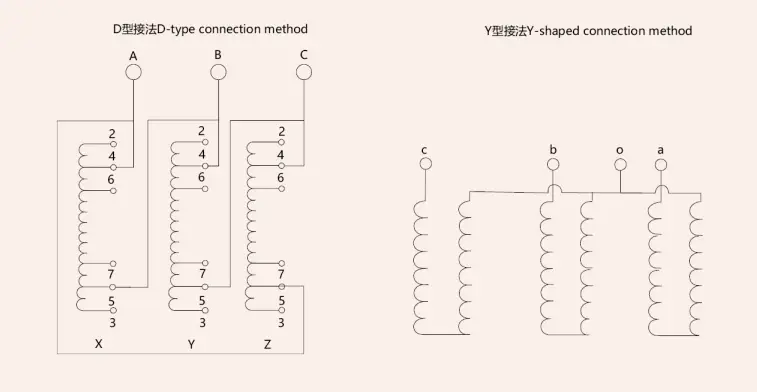

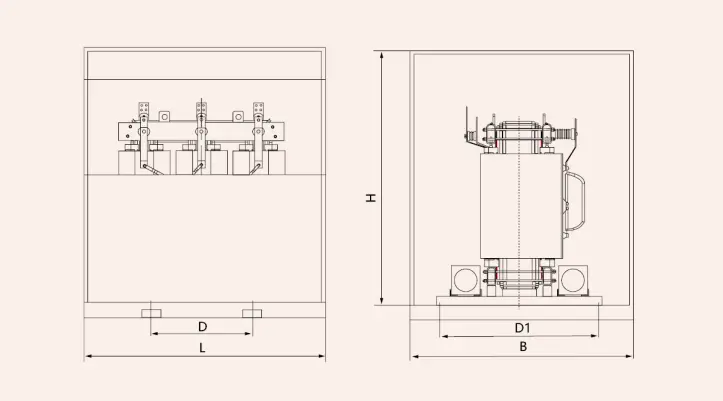

ایس جی خشک قسم کی کان کنی ٹرانسفارمر کی اسکیمیٹک ڈایاگرام اور تنصیب کے طول و عرض
K کے ایس جی خشک قسم کی کان کنی ٹرانسفارمر کے تکنیکی پیرامیٹرز
|
درجہ بندی کی گنجائش (کے وی اے) |
وولٹیج کا مجموعہ اور نل کی حد (٪) |
گروپ نمبر |
بوجھ کا کوئی نقصان نہیں |
بوجھ کا نقصان |
کوئی بوجھ موجودہ نہیں ہے (٪) |
شارٹ سرکٹ مائبادا (٪) |
وزن (کلوگرام) |
طول و عرض L*W*hmm |
||
|
HV (کے وی) |
HV آخری رینج |
LV (کے وی) |
||||||||
|
50 |
6 یا 10
|
2* ± 2.5 یا ± 5 |
1.2 0.69 0.4 |
dy11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
