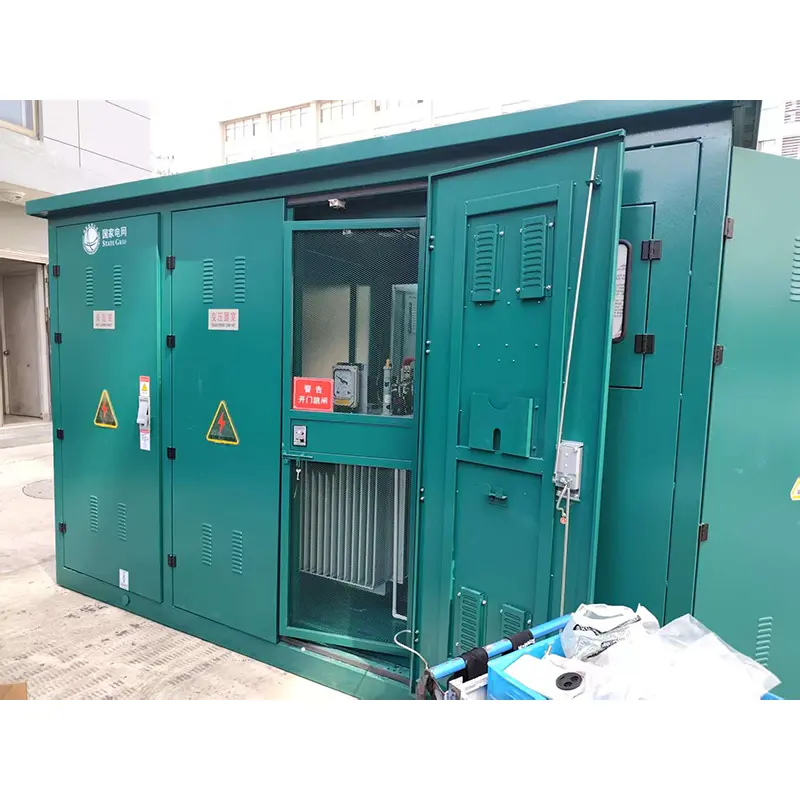

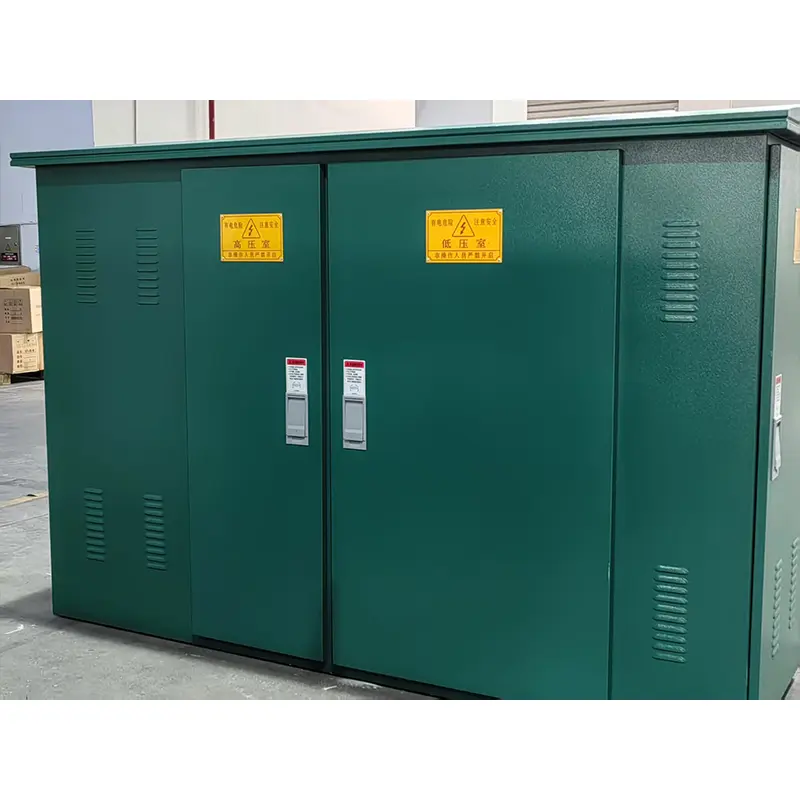

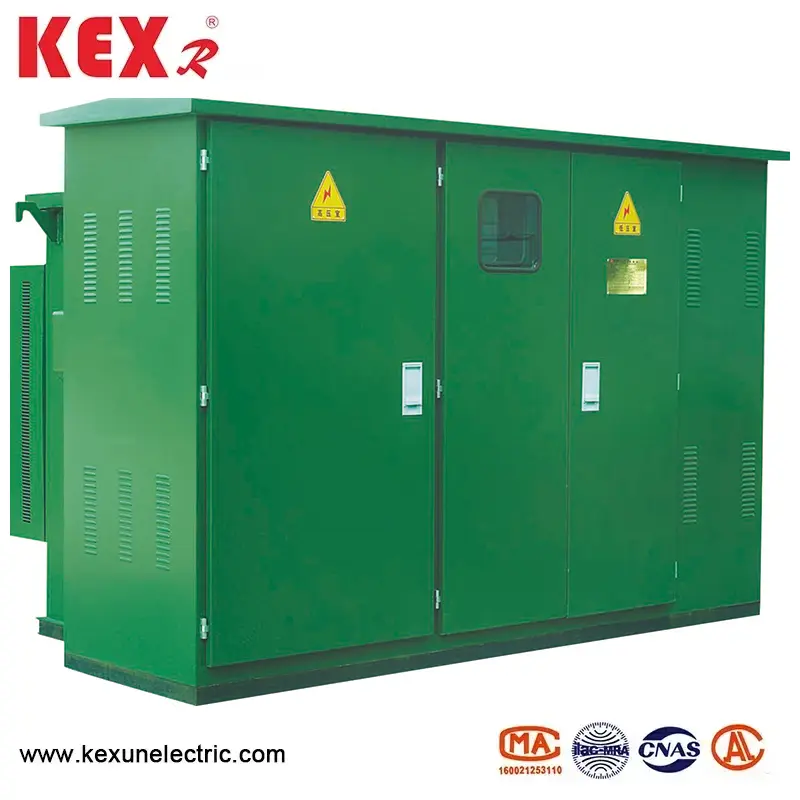

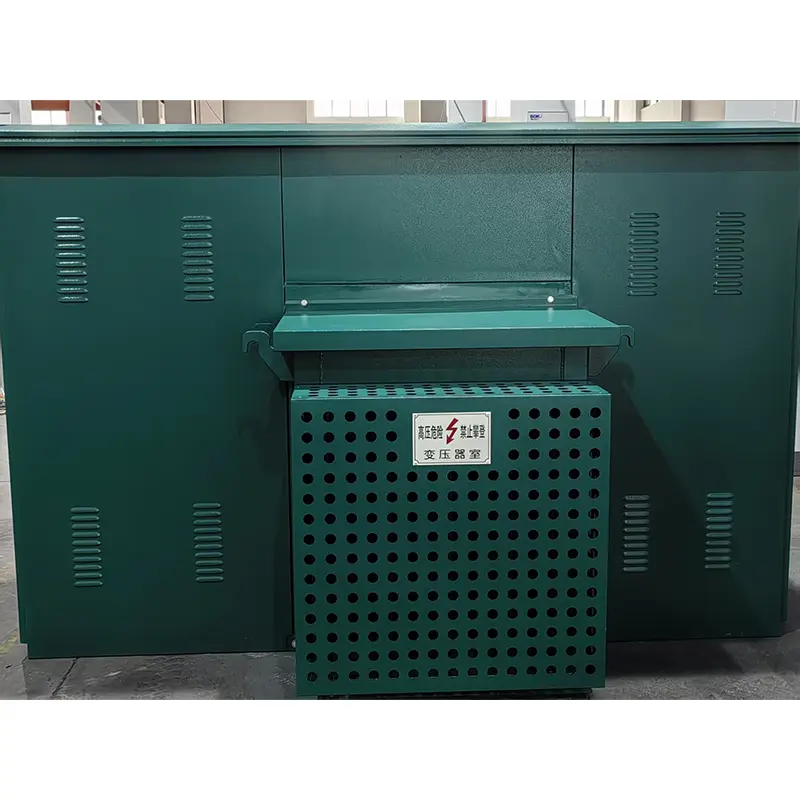

امریکی قسم سے منسلک سب اسٹیشن

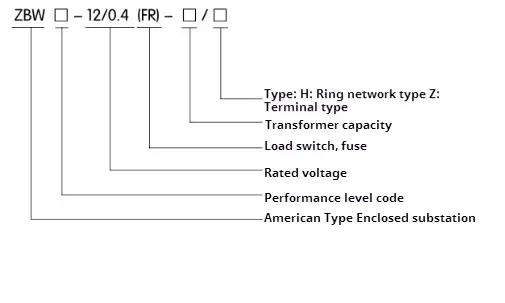

Z ZBW-12 قسم کے امریکی قسم کے منسلک سب اسٹیشن کے ماڈل کے معنی

● امریکی قسم سے منسلک سب اسٹیشن ڈھانچے کی خصوصیات

1. امریکی قسم سے منسلک سب اسٹیشن کمپیکٹ ڈھانچہ ، چھوٹا حجم ، اسی صلاحیت کے ساتھ گھریلو یورپی باکس ٹرانسفارمر کے صرف 1/3 ~ 1.5 کو اپناتا ہے ، جس سے فرش کی جگہ کو بہت کم کیا جاتا ہے۔

2. مکمل طور پر مہر بند اور مکمل طور پر موصل ڈھانچہ ، موصلیت کے فاصلے کی ضرورت نہیں ہے ، اور ذاتی حفاظت کو معتبر طور پر محفوظ کیا جاتا ہے۔

3. لچکدار بجلی کی فراہمی کے موڈ اور اعلی وشوسنییتا کے ساتھ ، رنگ نیٹ ورک اور ٹرمینل دونوں کے لئے ہائی وولٹیج وائرنگ کا استعمال کرتے ہوئے امریکی قسم سے منسلک سب اسٹیشن۔

4. بہترین ٹرانسفارمر کارکردگی: کم نقصان ، کم شور اور کم درجہ حرارت میں اضافہ۔ مضبوط اوورلوڈ صلاحیت ، شارٹ سرکٹ مزاحمت اور اثر مزاحمت۔

5. ہر طرح کی کم وولٹیج فیڈ آؤٹ ضروریات کو پورا کریں ، جو اسکیم کے مطابق منتخب کی جاسکتی ہیں یا خود تیار کی جاسکتی ہیں۔

6. کیبل کے سروں کی دو اقسام ہیں: 200A کہنی پلگ اور 600 A "T" ٹائپ فکسڈ کیبل کنیکٹر ، یہ دونوں ہی مکمل طور پر موصل زنک آکسائڈ آئرسٹر سے لیس ہوسکتے ہیں۔ 200A قسم کیبل ہیڈ پلگ ان پلگ اور بوجھ کے ساتھ انپلگ کیا جاسکتا ہے اور یہ الگ تھلگ سوئچ کا کردار بھی ادا کرسکتا ہے۔

● فیوز

امریکی قسم کے منسلک سب اسٹیشن کا ہائی وولٹیج سائیڈ بیک اپ پروٹیکشن فیوز اور پلگ ان فیوز کے سیریز کنکشن کے ذریعہ مکمل رینج پروٹیکشن فراہم کیا جاتا ہے ، جو اصولی طور پر ، معاشی اور قابل اعتماد ہے۔ بیک اپ پروٹیکشن فیوز ایک تیل سے متاثرہ اعلی وولٹیج موجودہ محدود فیوز ہے جس میں بڑی توڑنے کی گنجائش ہے۔ صرف اس صورت میں جب ٹرانسفارمر اندرونی طور پر ناکام ہوجاتا ہے ، پلگ ان فیوز دوہری حساس فیوز سے لیس ہوتا ہے ، جو موجودہ اور درجہ حرارت کا دوہرا تحفظ فراہم کرسکتا ہے۔ دوہری حساس فیوز کے اڑانے کے بعد ، فیوز کور کو سائٹ پر آسانی سے تبدیل کیا جاسکتا ہے۔

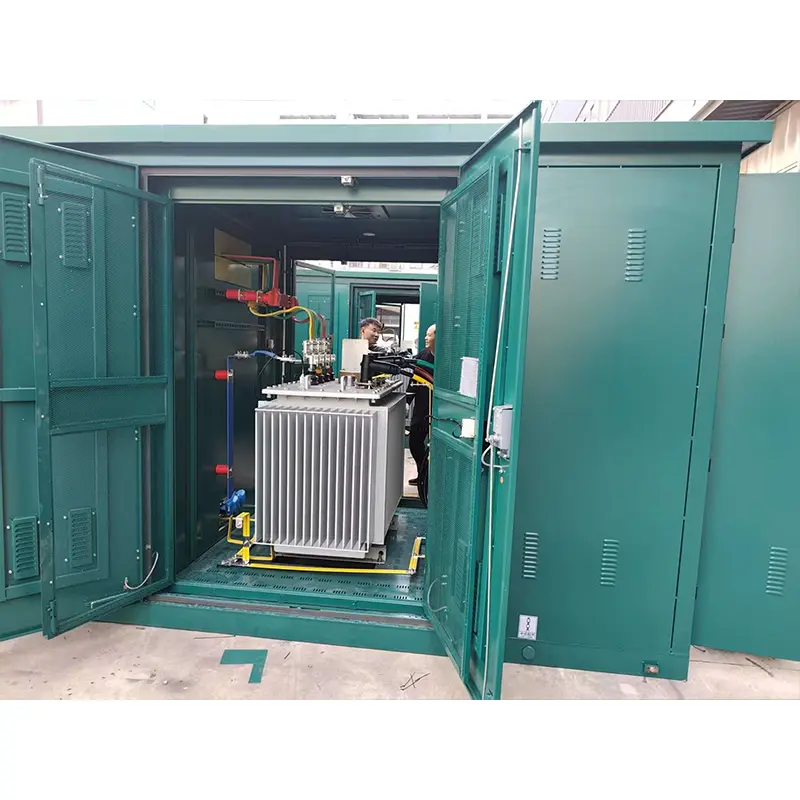

● ڈھانچہ اور آپریشن ترتیب

1. لے آؤٹ

10KV ZBW-12 امریکی قسم کے منسلک سب اسٹیشن کی شکل اور ساخت کے لئے ، شکل 2 اور شکل 3 دیکھیں۔ تیل کے ٹینک کو دو حصوں میں تقسیم کیا گیا ہے: اوپری حصہ ہائی وولٹیج آئل ٹینک ہے اور نچلا حصہ ٹرانسفارمر آئل ٹینک ہے۔ دونوں حصے صرف برقی طور پر جڑے ہوئے ہیں ، لیکن تیل مسدود ہے۔ اسکیمیٹک آریھ کو شکل 1 میں دکھایا گیا ہے ، جس میں "I" اور "I" لائنیں لوپ نیٹ ورک فیڈر ہیں ، "ایل ایل" شاخیں ٹرانسفارمر شاخیں ہیں ، اور "V" کم وولٹیج آؤٹ پٹ ہے۔ سب اسٹیشن دونوں رنگ نیٹ ورک پاور سپلائی سسٹم اور ٹرمینل سسٹم دونوں میں استعمال کیا جاسکتا ہے ، اور تبدیلی بہت آسان ہے۔ رنگ نیٹ ورک کے بوجھ سوئچ کے ساتھ لائن اور "Lⅲ" برانچ کا فیڈ تبدیل کیا جاتا ہے۔ ایک ہی وقت میں ، ٹرانسفارمر کے ہائی وولٹیج سائیڈ کا آنے والا ٹرمینل بیک اپ پروٹیکشن فیوز اور پلگ ان فیوز سے لیس ہے تاکہ شاخ کے شارٹ سرکٹ کی غلطی اور اوورلوڈ اور اوورلوڈ اور اوورپیمپریٹری پروٹیکشن کے تحفظ کے ل .۔ ایک ہی وقت میں ، ہائی وولٹیج ڈسپلے ڈیوائسز اور بجلی گرنے والے بھی انسٹال ہوسکتے ہیں۔ ٹرانسفارمر کا کم وولٹیج اختتام ایک میٹر اور کم وولٹیج سرکٹ بریکر سے گزرنے کے بعد آؤٹ پٹ ہے۔

Z ZBW-12 امریکی قسم کے منسلک سب اسٹیشن کے طول و عرض اور وزن

2. بیک اپ پروٹیکشن فیوز

یہ ٹرانسفارمر برانچ میں پلگ ان فیوز کے ساتھ سیریز میں جڑا ہوا ہے (شکل 2 میں R1 اور R2 دیکھیں) مکمل رینج پروٹیکشن فیوز کی تشکیل کے لئے۔ یہ تب ہی چل رہا ہے جب سب اسٹیشن کے اندر شارٹ سرکٹ کی غلطی ہو ، لہذا اڑانے کا امکان بہت کم ہے۔ یہ اوپری آئل ٹینک میں نصب ہے ، اور اگر اس کو اپ ڈیٹ کرنا ہے تو تیل کے ٹینک کو کھولنے کی ضرورت ہے۔

3. پلگ ان فیوز

◆ اس کے پگھلنے والے کور میں دوہری حساسیت (درجہ حرارت اور موجودہ) ہے ، یعنی جب بوجھ کی طرف ناکام ہوجاتا ہے تو یہ پگھل جاتا ہے (اوورلوڈ یا ضرورت سے زیادہ درجہ حرارت)۔ پلگ ان فیوز اور بیک اپ پروٹیکشن فیوز کو سیریز میں استعمال کیا جاتا ہے ، جو پوری رینج کو چھوٹے موجودہ (کئی بار ان) سے بڑے موجودہ (کئی دسیوں کلویمپیرس) تک کی حفاظت کرسکتا ہے ، اور زیادہ سے زیادہ توڑنے والا موجودہ 50KA ہے۔

back بیک اپ فیوز اور پلگ ان فیوز کا معقول مماثلت براہ راست پورے سب اسٹیشن کی کارکردگی کو متاثر کرتا ہے۔ صرف حوالہ کے ل 10 10KV امریکی قسم کے منسلک سب اسٹیشن میں فیوز سلیکشن رہنما خطوط کے ایک حصے کے لئے مندرجہ ذیل جدول دیکھیں۔ نوٹ: یہ دوسری قسم کے سب اسٹیشنوں کے لئے موزوں نہیں ہے۔
