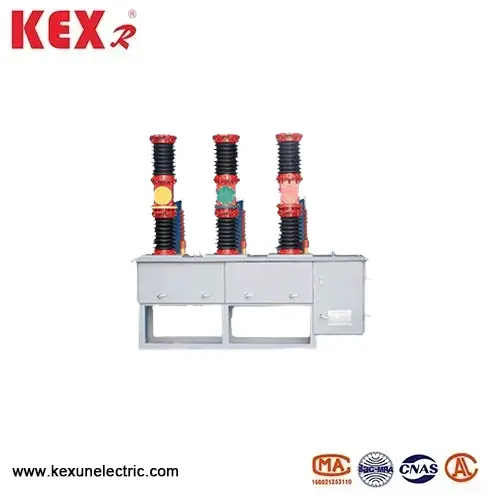

زیڈ ڈبلیو 7 اے آؤٹ ڈور ہائی وولٹیج اے سی ویکیوم انٹربپرٹر

زیڈ ڈبلیو 7 اے آؤٹ ڈور ہائی وولٹیج اے سی ویکیوم رکاوٹ چین کے ایک کارخانہ دار ، کے ایکس آر کے ذریعہ تیار کردہ ، 40.5 کلو وی وولٹیج کلاس کے لئے موزوں بیرونی ہائی وولٹیج میں رکاوٹ ہے ، جو بنیادی طور پر سبجین سے باہر جانے والی لائن ، صنعتی اور کان کنی کے کاروباری اداروں کی طاقت کی تقسیم اور نئی توانائی کی طاقت کے نظام کے لئے استعمال ہوتا ہے ، اور اس میں اعلی ٹوٹنے کی صلاحیت ، بحالی کی صلاحیت ہے۔
ماڈل: ZW7A-40.5
برانڈ ： KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

● ZW7A آؤٹ ڈور ہائی وولٹیج AC ویکیوم انٹر پروڈکٹ کی خصوصیات

◆ ہائی وولٹیج گریڈ ڈیزائن

زیڈ ڈبلیو 7 اے آؤٹ ڈور ہائی وولٹیج اے سی ویکیوم انٹرپٹر کا ریٹیڈ وولٹیج 40.5KV ہے ، جو 35KV پاور سسٹم (جیسے ونڈ پاور اور فوٹو وولٹک بوسٹر اسٹیشنوں) کے لئے موزوں ہے۔ ویکیوم آرک بجھانے والی ٹکنالوجی ، کوئی تیل نہیں ، کوئی ایس ایف ، ماحولیاتی تحفظ اور بحالی سے پاک۔

◆ آؤٹ ڈور مکمل طور پر مہر بند ڈھانچہ

زیڈ ڈبلیو 7 اے آؤٹ ڈور ہائی وولٹیج اے سی ویکیوم انٹرپٹر نے سلیکون ربڑ کی آستین ، یووی مزاحم ، اینٹی فولنگ ، پروٹیکشن گریڈ آئی پی 67 (ڈسٹ پروف اور واٹر پروف) کو اپنایا ہے۔ ٹھوس سگ ماہی قطب (اختیاری): موصلیت کی کارکردگی کو بڑھانے کے لئے ایپوسی رال ڈالا جاتا ہے ، جو اعلی نمی اور نمک دھند والے علاقوں کے لئے موزوں ہے۔

◆ ذہین کنٹرول (اختیاری)

مائکرو کمپیوٹر پر مبنی پروٹیکشن ڈیوائس: یہ اوورکورینٹ ، فوری وقفے اور صفر تسلسل کے تحفظ کی حمایت کرتا ہے۔ بجلی کی فراہمی کی وشوسنییتا کو بہتر بنانے کے لئے خود کار طریقے سے reclosing (1 ~ 3 بار کے لئے ایڈجسٹ)۔ مواصلات کا انٹرفیس: زیڈ ڈبلیو 7 اے آؤٹ ڈور ہائی وولٹیج اے سی ویکیوم انٹربپرٹر 4 جی/جی پی آر ایس اور آر ایس 485 کی حمایت کرتا ہے ، اور ایس سی اے ڈی اے سسٹم کے ساتھ مربوط ہوتا ہے۔

viscilly اعلی وشوسنییتا آپریٹنگ میکانزم

اسپرنگ انرجی اسٹوریج میکانزم (الیکٹرک+دستی آپریشن):

الیکٹرک انرجی اسٹوریج: DC220V/AC220V اختیاری۔ دستی بریک ریلیز: ایمرجنسی کی صورت میں مکینیکل ٹرپنگ۔ مکینیکل زندگی: ≥10،000 بار ، بجلی کی زندگی ، 0005،000 بار (ریٹیڈ کرنٹ)

Z ZW7A آؤٹ ڈور ہائی وولٹیج AC ویکیوم انٹربپرٹر کے عام اطلاق کے منظرنامے

◆ 35KV سب اسٹیشن: ZW7A آؤٹ ڈور ہائی وولٹیج AC ویکیوم انٹرپٹر سبکدوش ہونے والے سرکٹ بریکر اور سیکشنل پروٹیکشن کے لئے موزوں ہے۔

energy نئی توانائی کی بجلی کی پیداوار: ونڈ پاور اور فوٹو وولٹک بوسٹر اسٹیشنوں کے گرڈ سے منسلک سوئچز۔

◆ صنعتی اور کان کنی کے کاروباری اداروں: بڑے ہائی وولٹیج موٹرز اور ٹرانسفارمرز کا تحفظ۔

◆ ریلوے کرشن بجلی کی فراہمی: بجلی سے چلنے والی ریلوے کا 35KV تقسیم کا نظام۔

Z ZW7A آؤٹ ڈور ہائی وولٹیج AC ویکیوم انٹربپرٹر کے تکنیکی پیرامیٹرز

نمبر	آئٹم		یونٹ	ڈیٹا
1	ریٹیڈ وولٹیج		کے وی	40.5
2	درجہ بندی کی تعدد		ہرٹج	1250，1600،2000
3	موجودہ ریٹیڈ		A	20，25،31.5
4	ریٹیڈ شارٹ سرکٹ بریک کرنٹ		KA	50،63،80
5	ریٹیڈ موجودہ (چوٹی)			20，25،31.5
6	ریٹیڈ شارٹ ٹرم موجودہ کا مقابلہ کریں			31.5
7	ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ			80
8	ریٹیڈ آپریٹنگ تسلسل			O-0.3S-CO-180S-CO
9	مکینیکل زندگی		وقت	10000
10	موجودہ بریکنگ ٹائمز کو توڑنے والے شارٹ سرکٹ کو درجہ دیا گیا		وقت	20
11	1 منٹ کام کرنے والی تعدد وولٹیج کا مقابلہ کریں	(گیلے) مرحلہ سے مرحلہ/گراؤنڈ	کے وی	80
11	1 منٹ کام کرنے والی تعدد وولٹیج کا مقابلہ کریں	(خشک) مرحلہ سے مرحلہ/گراؤنڈ	کے وی	95
12	لائٹنگ تسلسل وولٹیج کے مرحلے کا مرحلہ/گراؤنڈ کا مقابلہ کرتا ہے		کے وی	180
13	متحرک اور جامد رابطوں کی موٹائی کی اجازت		ملی میٹر	3
14	خالص وزن		کلوگرام	تقریبا 600
15	رابطہ کا فاصلہ		ملی میٹر	22 ± 2
16	رابطہ سے رابطہ کریں		ملی میٹر	4 ± 1
17	اوسط افتتاحی رفتار		MS	1.3 ~ 1.8
18	اوسط بند کرنے کی رفتار		MS	1.0 ~ 1.7
19	بند ہونے کا وقت بند کرنے کا وقت		MS	≤3
20	تین فیز کھولنے اور بند ہونے کی ہم آہنگی		MS	≤3
21	مین سرکٹ مزاحمت		بچہ	≤100
22	اختتامی وقت		MS	≤150
23	اوپننگ ٹائم		MS	≤60
