تھری پول وی سی بی

ZW7-40.5 ٹائپ تھری پول  vcb پروڈکٹ کی خصوصیات

انتہائی اعلی وشوسنییتا

پوری زندگی کے دوران مکمل طور پر دیکھ بھال سے پاک۔

اعلی مکینیکل زندگی اور برقی زندگی ہے۔

پوری مشین سائز میں چھوٹی، وزن میں ہلکی اور انسٹال کرنے میں آسان ہے۔

1.1 ZW7-40.5 قسم کے تھری پول vcb کی شرائط کا استعمال

¨ محیطی درجہ حرارت: -30℃～60℃

¨ اونچائی: 3000m سے کم

¨ ہوا کی رفتار:≤34m/s；

¨ سوئچ گیئر اور کنٹرول آلات کے باہر سے ہونے والی وائبریشن یا گراؤنڈ موشن کو نظر انداز کیا جا سکتا ہے۔

¨ آلودگی کا درجہ:Ⅳ；

¨ اسٹوریج کا درجہ حرارت:-40℃～85℃۔

1.2 ZW7-40.5 قسم کے تین قطب vcb کا تکنیکی پیرامیٹر

سرکٹ بریکر کا اہم تکنیکی پیرامیٹر

سرکٹ بریکر کا مین مکینیکل پیرامیٹر

سرکٹ بریکر کی ساخت اور کام کرنے کا اصول

ZW7-40.5 تین قطب vcb بنیادی طور پر مربوط مقناطیسی قطب، کرنٹ ٹرانسفارمر، آپریٹنگ میکانزم اور باکس پر مشتمل ہے۔ اس قسم کا سرکٹ بریکر چھوٹا ہوتا ہے اور اس کا خول اعلیٰ معیار کے سٹینلیس سٹیل باکس سے بنا ہوتا ہے۔ موجودہ ٹرانسفارمر کو صارف کی ضروریات کے مطابق منتخب کیا جاسکتا ہے۔

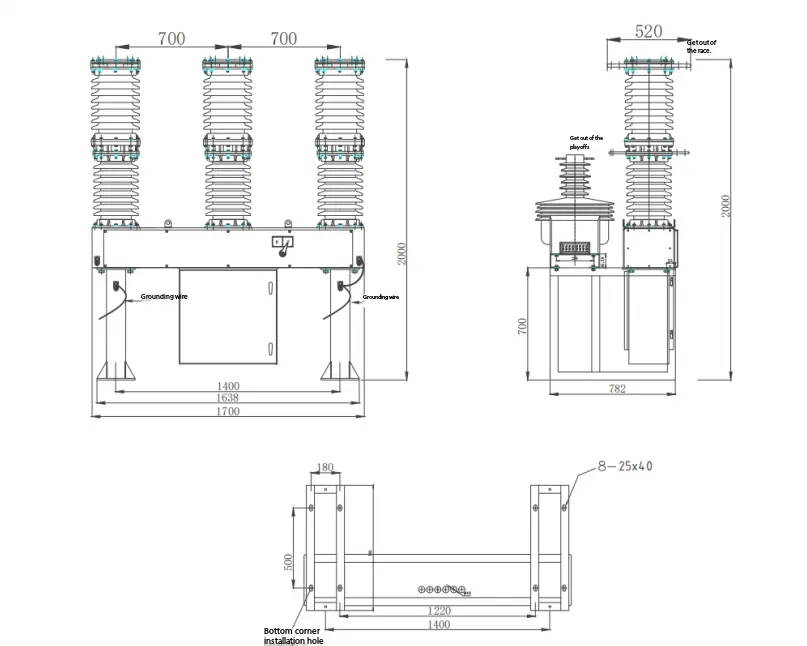

ZW7-40.5/سرکٹ بریکر آؤٹ لائن ڈرائنگ

ZW7-40.5 تین قطب vcb اور اس کا ذہین کنٹرول مجموعہ۔ سوئچ کے آن آف آپریشن کو مقامی طور پر محسوس کیا جا سکتا ہے، اور اسے مواصلاتی انٹرفیس کے ذریعے دور سے بھی چلایا جا سکتا ہے۔ سرکٹ بریکر کی دیگر معلومات بھی کنٹرول سینٹر میں منتقل کی جا سکتی ہیں، اور کمیونیکیشن چینل کیبل، آپٹیکل فائبر، GPRS/CDMA، GSM وغیرہ ہو سکتے ہیں۔

سرکٹ بریکر کے کام کرنے کا اصول

3.1 قوس بجھانے کا اصول:

ZW7-40.5 تھری پول vcb ویکیوم انٹرپرٹر کو اپناتا ہے، اور ویکیوم کو آرک بجھانے اور موصل کرنے والے میڈیم کے طور پر استعمال کیا جاتا ہے، جس کی ویکیوم ڈگری انتہائی زیادہ ہوتی ہے۔ جب آپریٹنگ میکانزم کی کارروائی کے تحت متحرک اور جامد رابطوں کو بجلی کے ساتھ بند کر دیا جاتا ہے، تو رابطوں کے درمیان ایک ویکیوم آرک پیدا ہوتا ہے۔ ایک ہی وقت میں، رابطوں کی خاص ساخت کی وجہ سے، رابطوں کے درمیان خلا میں ایک مناسب طول بلد مقناطیسی میدان بھی پیدا ہو گا، جو ویکیوم آرک کو پھیلا ہوا رہنے کے لیے فروغ دے گا، اور قوس کو جلانے کے لیے رابطے کی سطح پر یکساں طور پر تقسیم کرے گا، تاکہ کم آرک وولٹیج کو برقرار رکھا جا سکے۔ جب کرنٹ قدرتی طور پر صفر کو عبور کرتا ہے تو، بقایا آئنوں، الیکٹران اور دھاتی بخارات کو وقت کے مائیکرو سیکنڈ آرڈر کے اندر رابطے کی سطح اور شیلڈ پر اکٹھا یا گاڑھا کیا جا سکتا ہے۔ کیونکہ طول بلد مقناطیسی میدان ویکیوم آرک کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، ویکیوم سرکٹ بریکر میں کرنٹ کو توڑنے کی مضبوط اور مستحکم صلاحیت ہوتی ہے۔

3.2 الیکٹرک انرجی اسٹوریج: موٹر میکانزم کے پنین پر آؤٹ پٹ ٹارک کا کام کرتی ہے اور اسے سپنڈل پر موجود بڑے سپروکیٹ میں منتقل کرتی ہے، اس طرح کرینک بازو کو گھومنے کے لیے چلاتا ہے اور اختتامی اسپرنگ اسٹور کو توانائی بناتا ہے۔ جب کرینک بازو پر سکرو ٹریول سوئچ کو دباتا ہے، تو موٹر کی پاور سپلائی منقطع ہوجاتی ہے، اور بہار کی توانائی کا ذخیرہ مکمل ہوجاتا ہے۔

3.3 مینول انرجی اسٹوریج: اس روٹیٹ میکانزم کا آؤٹ پٹ شافٹ گھماؤ ٹارک کو بڑے گیئر میں منتقل کرتا ہے جو آؤٹ پٹ شافٹ پر پنین کے ذریعے چھوٹے گیئر کے ساتھ مکمل طور پر میش ہوتا ہے، اس طرح کرینک بازو کو گھومنے کے لیے چلاتا ہے، تاکہ بند ہونے والی spr توانائی کو ذخیرہ کر سکے۔

3.4O  کلوزنگ الیکٹرو میگنیٹ کا عمل: میکانزم کو بند ہونے کا سگنل موصول ہونے کے بعد، بند ہونے والے برقی مقناطیس کا حرکت پذیر آئرن کور اوپر کی طرف بڑھتا ہے، بند ہونے والے ٹرپ لیور کو اوپر کی طرف دھکیلتا ہے، تاکہ بند ہونے والا نصف شافٹ گھڑی کی مخالف سمت میں گھومے۔ بند ہونے والی کنڈی پر رکاوٹ کو جاری کریں۔ ایک ہی وقت میں، بند ہونے والی لیچ رولر کے دباؤ کے تحت گھڑی کی مخالف سمت میں گھومتی ہے، توانائی کے ذخیرہ کی بحالی کو جاری کرتی ہے۔ مین شافٹ پر موجود کیم اختتامی بہار کی سکڑاؤ کی قوت کی وجہ سے اثر قوت پیدا کرتا ہے، اور دستی توانائی کے ذخیرہ کرنے والے شافٹ (یعنی آؤٹ پٹ شافٹ) پر راکر بازو سے ٹکراتا ہے، جو کنیکٹنگ راڈ کے ذریعے سوئچ میں منتقل ہوتا ہے، اس طرح اختتامی عمل مکمل ہوتا ہے۔

3.5 دستی آپریشن: جب بند ہونے والے ہاف شافٹ پر نصب شفٹ فورک گھڑی کی مخالف سمت میں گھومتا ہے، تو یہ بند ہونے والے نصف شافٹ کو گھڑی کی مخالف سمت میں گھمانے کے لیے چلاتا ہے۔ تاکہ الیکٹرومیگنیٹ کو بند کرنے کے آپریشن جیسا ہی اثر پیدا کیا جا سکے۔

3.6 دوبارہ بند کرنے کا عمل: میکانزم توانائی کے ذخیرہ کرنے کے موسم بہار کی توانائی کو جاری کرنے کے بعد، یہ بند کرنے کا عمل مکمل کرتا ہے۔ اختتامی حالت میں، میکانزم دوبارہ توانائی ذخیرہ کرنے کا عمل انجام دیتا ہے۔ انرجی سٹوریج آپریشن مکمل ہونے کے بعد، میکانزم بند انرجی سٹوریج کی حالت میں ہے، اور ایک بار درست سگنل موصول ہونے کے بعد، میکانزم خود کار طریقے سے دوبارہ بند ہونے والے آپریشن کا احساس کر سکتا ہے۔

3.7 بریک ریلیز الیکٹرو میگنیٹ کا آپریشن: میکانزم کو بریک ریلیز سگنل موصول ہونے کے بعد، بریک ریلیز برقی مقناطیس کا حرکت پذیر کور اوپر کی طرف بڑھتا ہے، بریک ریلیز لیور کو اوپر کی طرف دھکیلتا ہے، تاکہ بریک ریلیز ایکسل گھڑی کی مخالف سمت میں گھومے۔ بریک ریلیز لیچ پر رکاوٹ کو جاری کریں۔ ایک ہی وقت میں، بریک ریلیز لیچ رولر کے دباؤ کے تحت گھڑی کی مخالف سمت میں گھومتی ہے، اور سوئچ میں کچھ بریک اسپرنگس کے زور کی وجہ سے راکر بازو گھڑی کی مخالف سمت میں گھومتا ہے، اس طرح بریک ریلیز کا عمل مکمل ہوتا ہے۔

3.8 دستی آپریشن: جب بریک ہاف شافٹ پر نصب کانٹا گھڑی کی مخالف سمت میں گھومتا ہے، تو یہ بریک ہاف شافٹ کو گھڑی کی مخالف سمت میں گھماتا ہے، اس طرح بریک الیکٹرو میگنیٹ کے آپریشن جیسا ہی اثر پیدا کرتا ہے۔ گھڑی کی مخالف سمت میں گھمائیں، اس طرح بریک برقی مقناطیس کے آپریشن جیسا ہی اثر پیدا کرتا ہے۔

3.9 اوور کرنٹ ٹرپ آپریشن: جب اوور کرنٹ ٹرپ میں اوور کرنٹ کوائل مخصوص ٹرپ کرنٹ سے گزرتا ہے تو برقی مقناطیس کام کرتا ہے اور پش راڈ ٹرپ لیور کو دھکا دیتا ہے۔ آدھے شافٹ کو گھڑی کی مخالف سمت میں گھمائیں، بریک لیچ پر رکاوٹ کو چھوڑ دیں، اس طرح بریک برقی مقناطیس کے آپریشن جیسا ہی اثر پیدا کریں، اور سرکٹ بریکر کے اوور کرنٹ ٹرپنگ آپریشن کو مکمل کریں۔

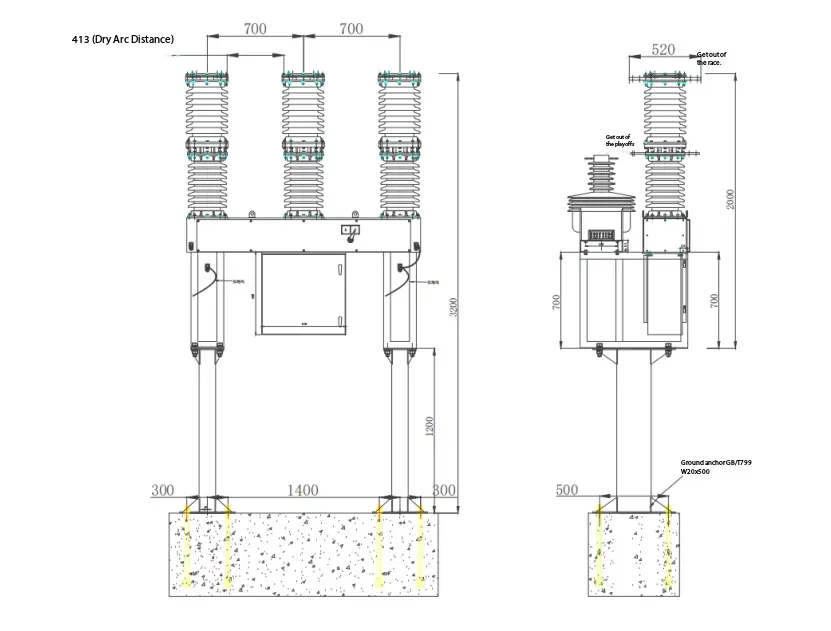

تین قطب vcb تنصیب کا خاکہ
