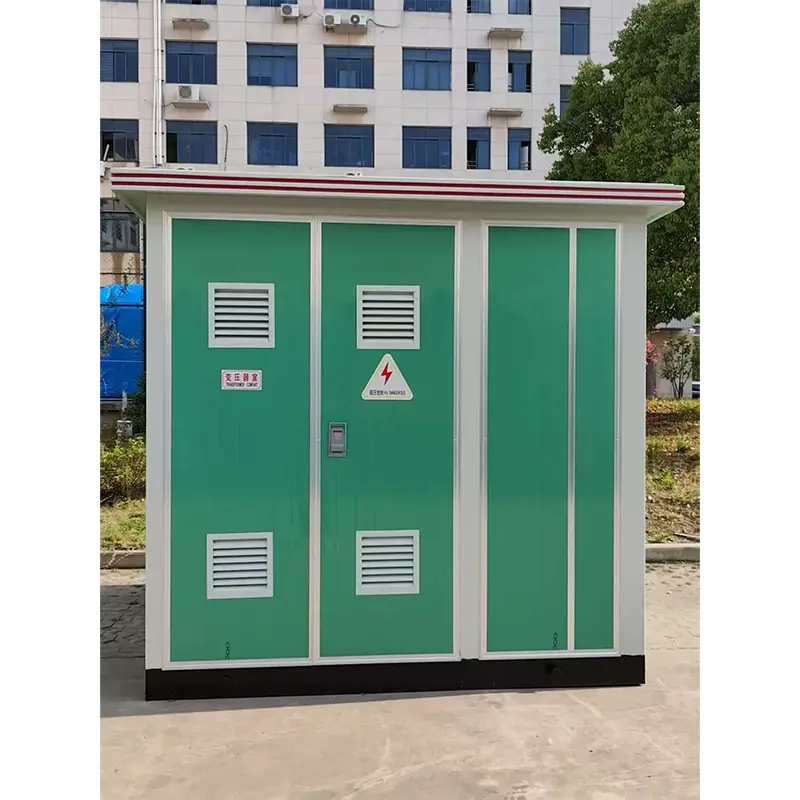

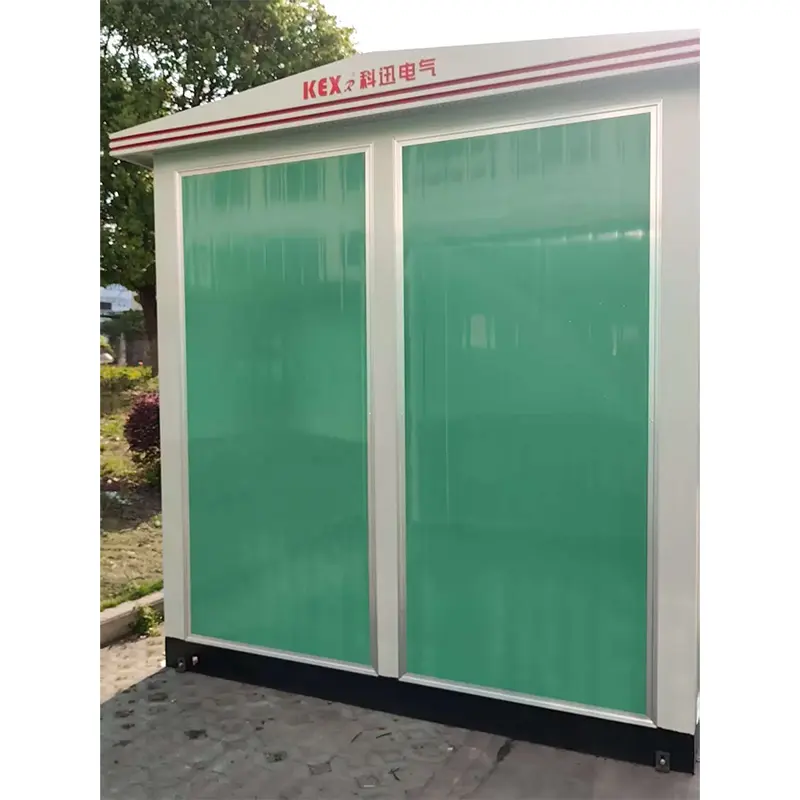

فوٹو وولٹک مرحلہ وار باکس ٹرانسفارمر

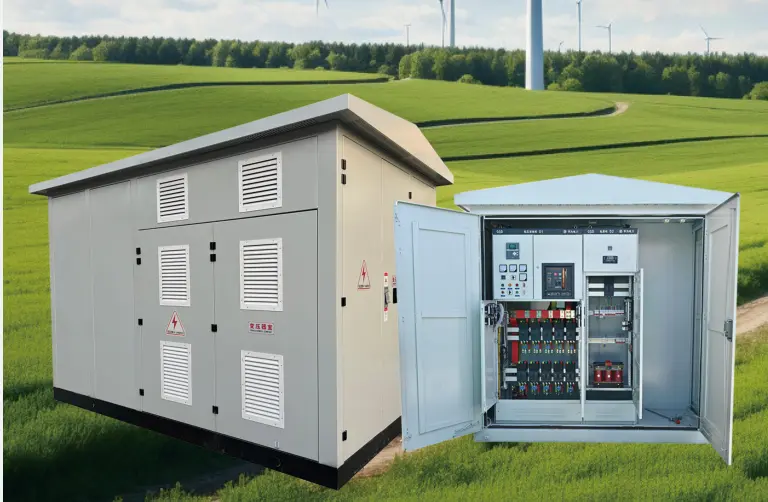

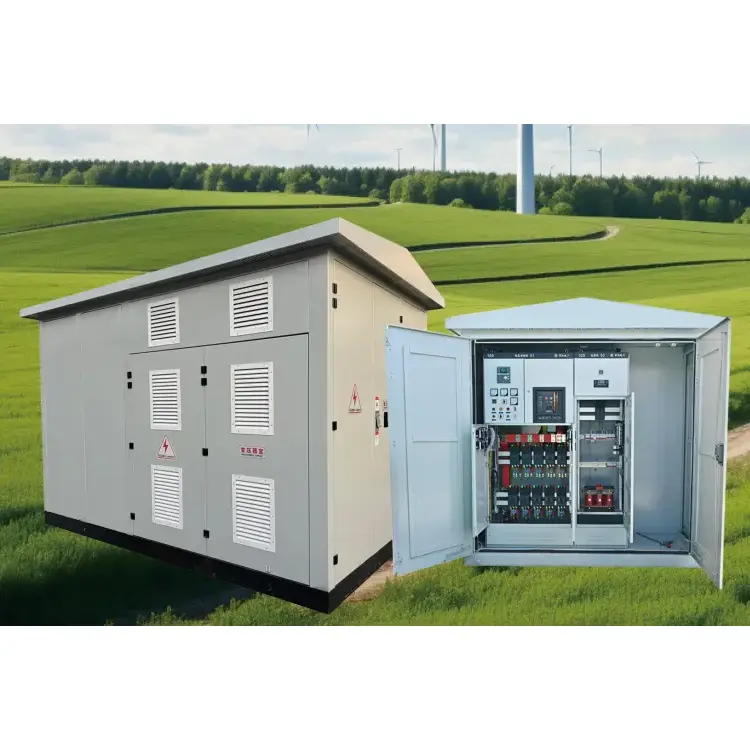

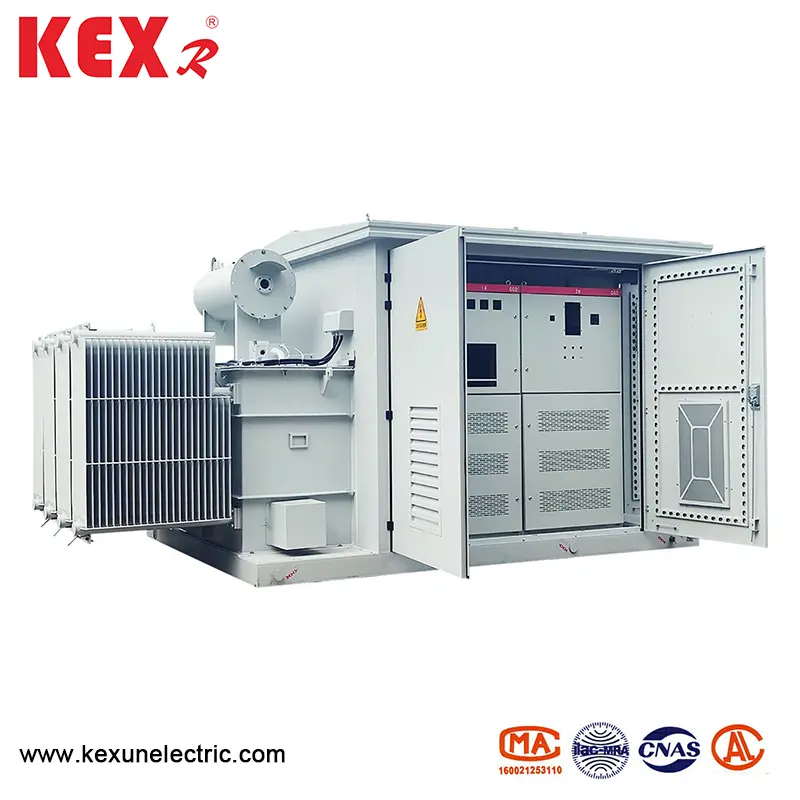

Y YB-12 قسم کی فوٹو وولٹک مرحلہ اپ باکس ٹرانسفارمر کی بنیادی ترکیب

فوٹو وولٹائک اسٹیپ اپ باکس ٹرانسفارمر عام طور پر مندرجہ ذیل تین حصوں کے ذریعہ ایک خانے میں مربوط ہوتا ہے: phototot فوٹو وولٹک انورٹر (اختیاری حصہ): فوٹو وولٹائک ماڈیولز کے ذریعہ براہ راست موجودہ (DC) آؤٹ پٹ کو تبدیل کرنے والے موجودہ (AC) میں تبدیل کریں ، اور عام آؤٹ پٹ وولٹیج میں 270V ، 315V ، 400V ، وغیرہ میں اضافہ ہوتا ہے۔ پاور گرڈ (جیسے 10KV اور 35KV) کے ذریعہ درکار ہے۔

◆ ہائی وولٹیج سوئچ گیئر: گرڈ سے منسلک کنٹرول اور سسٹم کے تحفظ کے لئے استعمال ہونے والے سرکٹ بریکر ، منقطع کرنے والے ، حفاظتی آلات وغیرہ سمیت۔ نوٹ: کچھ باکس ٹرانسفارمرز میں انورٹرز شامل نہیں ہوسکتے ہیں ، لیکن صرف ٹرانسفارمر اور ہائی وولٹیج سوئچ (جسے "خالص بوسٹ باکس ٹرانسفارمر" کہا جاتا ہے) کو فروغ دیا جاسکتا ہے۔

phototototototovolticac مرحلہ وار باکس ٹرانسفارمر کے بنیادی افعال

◆ وولٹیج بوسٹ: گرڈ سے منسلک وولٹیج کے لئے پاور گرڈ کی ضروریات کو پورا کریں۔

electric الیکٹرک انرجی تنہائی: فوٹو وولٹک نظام ٹرانسفارمر کے ذریعے بجلی کے گرڈ سے برقی طور پر الگ تھلگ ہے۔

◆ تحفظ کی تقریب: زیادہ موجودہ ، زیادہ وولٹیج ، شارٹ سرکٹ ، جزیرے سے تحفظ ، وغیرہ۔

◆ مانیٹرنگ اور کنٹرول: ریموٹ مانیٹرنگ کی حمایت کریں اور ڈیٹا اکٹھا کریں جیسے وولٹیج ، موجودہ اور حقیقی وقت میں بجلی۔

● فوٹو وولٹک مرحلہ اپ باکس ٹرانسفارمر تکنیکی خصوصیات

heat گرمی کی کھپت: وینٹیلیشن یا جبری حرارت کی کھپت (جیسے مداحوں اور ایئر کنڈیشنر) کو باکس ڈیزائن میں سمجھا جانا چاہئے تاکہ سامان کی خدمت کی زندگی کو متاثر کرنے والے اعلی درجہ حرارت سے بچا جاسکے۔

◆ تحفظ گریڈ: عام طور پر IP54 یا اس سے زیادہ ، دھول پروف ، نمی پروف اور نمک دھند پروف (ساحلی یا اونچائی والے علاقوں کے لئے موزوں ہے)۔

loss کم نقصان والے ٹرانسفارمر: امورفوس مصر یا توانائی کی بچت سلیکن اسٹیل شیٹ کا استعمال بوجھ کے نقصان کو کم کرنے کے لئے کیا جاتا ہے۔

◆ ذہین گرڈ کنکشن: معاون افعال جیسے رد عمل بجلی معاوضہ (ایس وی جی) اور ہارمونک دباؤ ، اور پاور گرڈ کی وضاحتوں کے مطابق۔

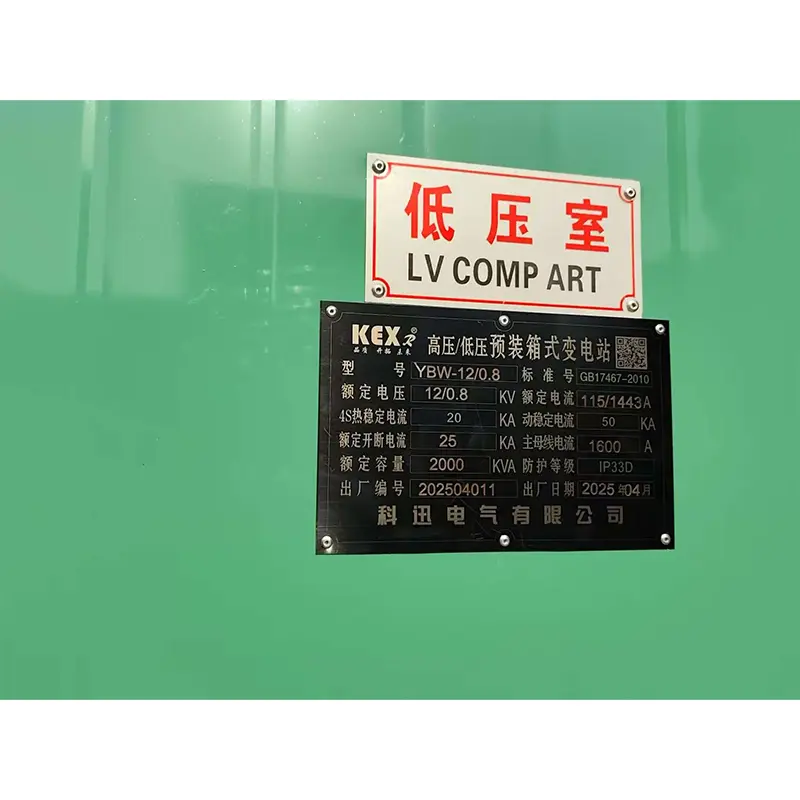

● تکنیکی پیرامیٹرز

ریٹیڈ وولٹیج کی سطح: 35KV اور 10KV اور اس سے نیچے ؛  تعدد: 50 ؛  موصلیت کی سطح (نیچے ٹیبل دیکھیں)۔
