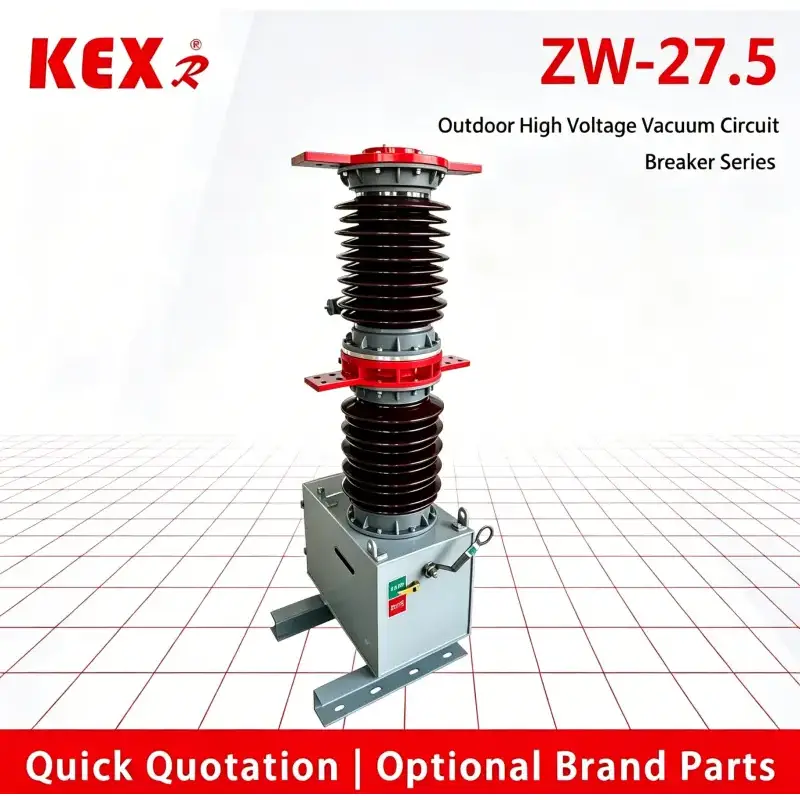

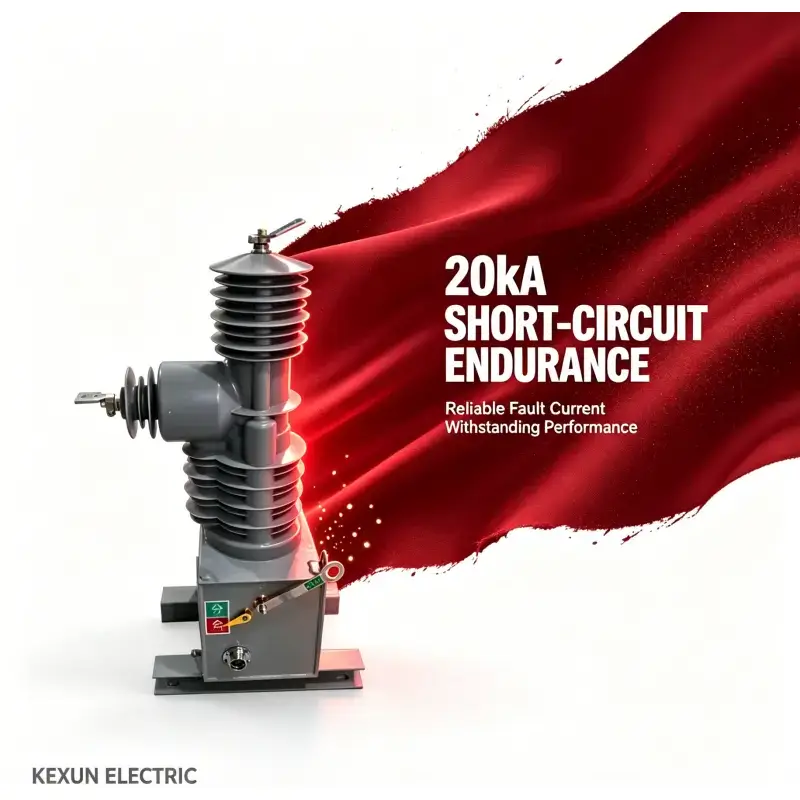

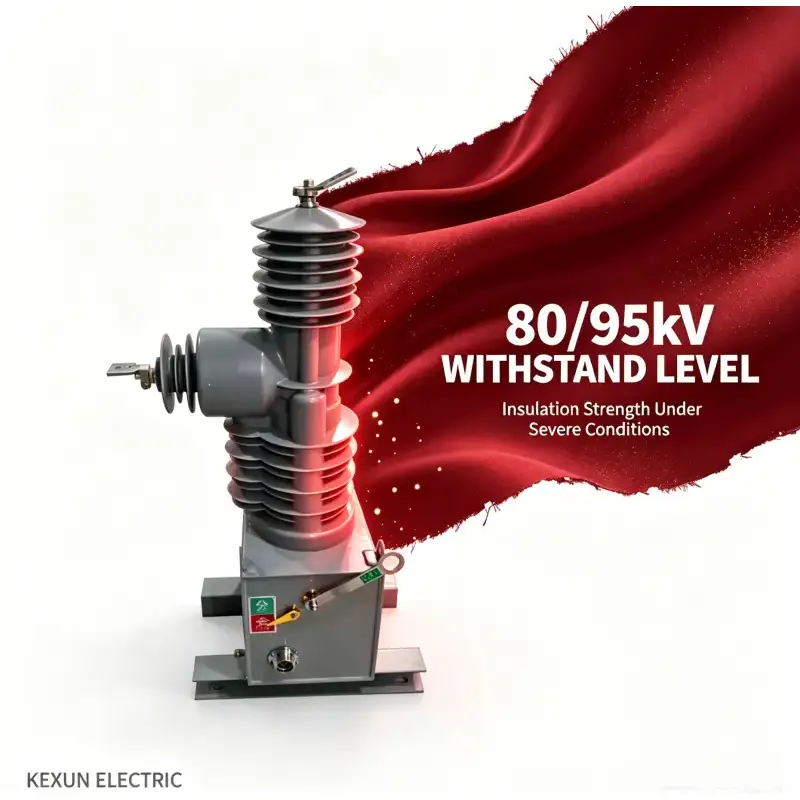

آؤٹ ڈور Hv ویکیوم سرکٹ بریکر

مصنوعات کی خصوصیات

انتہائی اعلی وشوسنییتا

پوری زندگی کے دوران مکمل طور پر دیکھ بھال سے پاک۔

اعلی مکینیکل زندگی اور برقی زندگی۔

چھوٹے سائز، ہلکے وزن اور آسان تنصیب

 معیاری ریلے تحفظ اور تیزی سے خود کار طریقے سے reclosing تقریب کے ساتھ.

ZW7-27.5 قسم کے آؤٹ ڈور ایچ وی ویکیوم سرکٹ بریکر کی شرائط کا استعمال

¨ درجہ حرارت:-30℃～60℃

¨ اونچائی: 2000m سے کم

¨ ہوا کی رفتار:≤34m/s；

¨ آلودگی کا درجہ：Ⅳ级；

¨ اسٹوریج کا درجہ حرارت:-40℃～85℃۔

وی سی بی کا اہم تکنیکی پیرامیٹر

بریکر کا مین مکینیکل پیرامیٹر

سرکٹ بریکر کی ساخت اور کام کرنے کا اصول

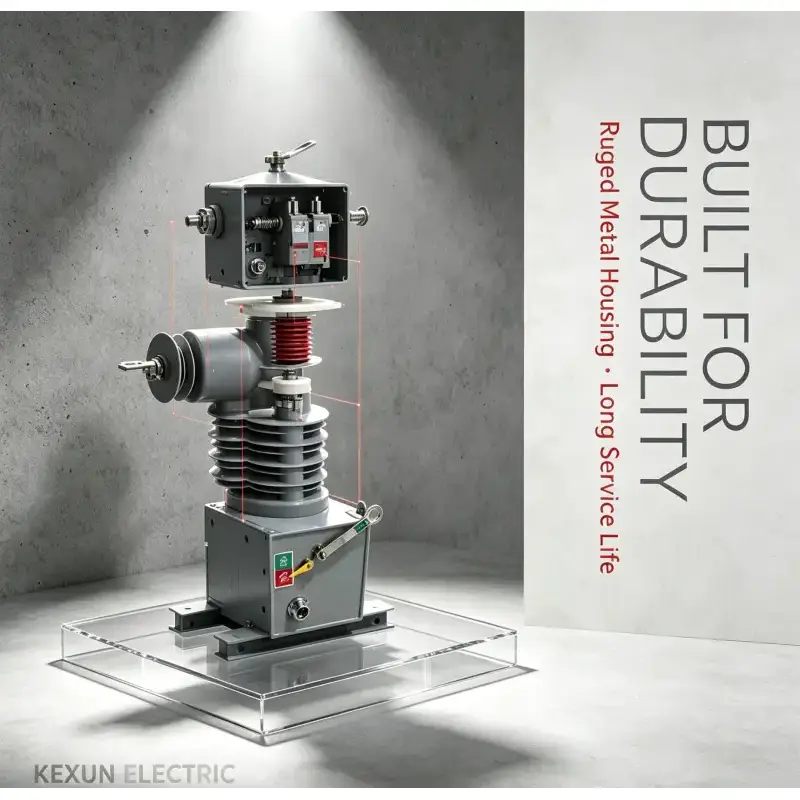

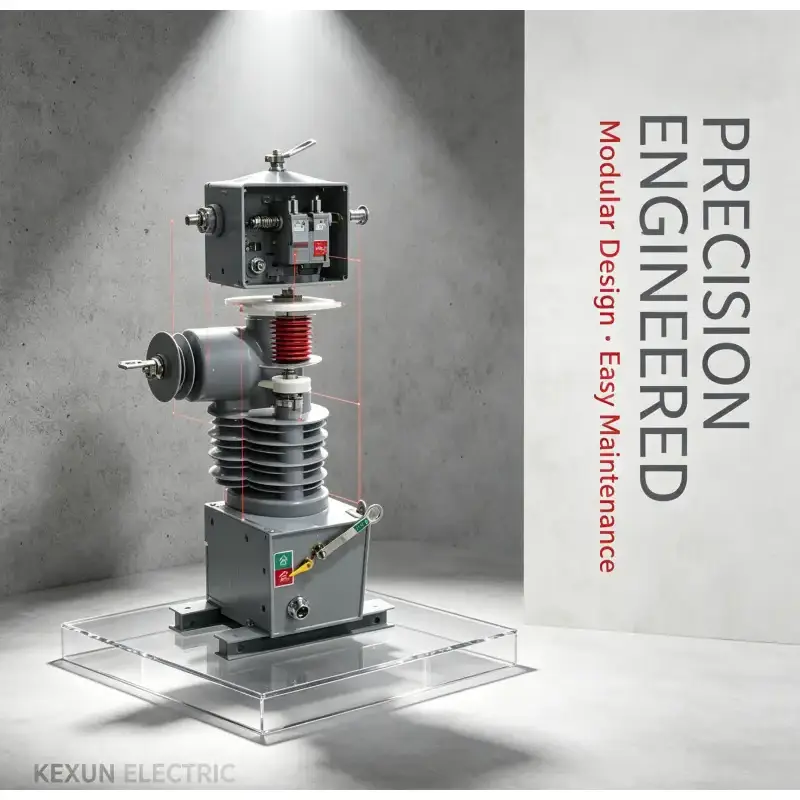

ZW7-27.5 آؤٹ ڈور hv ویکیوم سرکٹ بریکر بنیادی طور پر مربوط مہر بند پول، کرنٹ ٹرانسفارمر، اسپرنگ آپریٹنگ میکانزم اور باکس پر مشتمل ہے۔ اس قسم کا سرکٹ بریکر چھوٹا ہوتا ہے۔ ایک ہی وقت میں، یہ ایک دستی ایمرجنسی بریک ریلیز ڈیوائس سے لیس ہے۔ موجودہ ٹرانسفارمر کو صارف کی ضروریات کے مطابق منتخب کیا جاسکتا ہے۔

ZW7-27.5 آؤٹ ڈور hv ویکیوم سرکٹ بریکر کا کنٹرول ذہین کنٹرول یونٹ کے ذریعے مکمل کیا جاتا ہے۔ سوئچ کے آن آف آپریشن کو مقامی طور پر محسوس کیا جا سکتا ہے، اور اسے مواصلاتی انٹرفیس کے ذریعے دور سے بھی چلایا جا سکتا ہے۔ سرکٹ بریکر کی دیگر معلومات کو بھی کنٹرول سینٹر میں منتقل کیا جا سکتا ہے، اور کمیونیکیشن چینل کیبل، آپٹیکل فائبر، GPRS/CDMA، GSM، وغیرہ ہو سکتا ہے۔ ZW7-27.5 آؤٹ ڈور hv ویکیوم سرکٹ بریکر کا کنٹرول ذہین کنٹرول یونٹ کے ذریعے مکمل کیا جاتا ہے۔ سوئچ کے آن آف آپریشن کو مقامی طور پر محسوس کیا جا سکتا ہے، اور اسے مواصلاتی انٹرفیس کے ذریعے دور سے بھی چلایا جا سکتا ہے۔ سرکٹ بریکر کی دیگر معلومات بھی کنٹرول سینٹر میں منتقل کی جا سکتی ہیں، اور کمیونیکیشن چینل کیبل، آپٹیکل فائبر، GPRS/CDMA، GSM وغیرہ ہو سکتے ہیں۔

ذہین کنٹرول یونٹ سرکٹ بریکر کے قریب نصب کیا جاتا ہے اور ایک کنٹرول کیبل کے ذریعے سرکٹ بریکر سے منسلک ہوتا ہے۔ ذہین کنٹرول یونٹ کی پاور سپلائی کو مین پاور سپلائی اور سٹینڈ بائی پاور سپلائی میں تقسیم کیا گیا ہے۔ اہم پاور سپلائی AC یا DC 220V ہے، جو PT کے ذریعے ہائی وولٹیج لائن سے حاصل کی جاتی ہے۔ بیک اپ پاور سپلائی بیٹری کے ذریعے فراہم کی جاتی ہے (ذہین کنٹرول یونٹ باکس میں نصب)۔ عام طور پر کام کرتے وقت، مین پاور سپلائی بیک اپ پاور سپلائی کو چارج کرتی ہے۔ جب مین پاور سپلائی ختم ہو جاتی ہے، بیک اپ پاور سپلائی پھر بھی سرکٹ بریکر کے کنٹرول اور کنٹرول یونٹ میں دیگر کاموں کو مکمل کر سکتی ہے۔ بیک اپ پاور سپلائی (مکمل طور پر لوڈ ہونے پر) پوری مشین کو کم از کم 48 گھنٹے تک کام کر سکتی ہے۔

کنٹرول سسٹم یا پاور سپلائی ناکام ہونے پر سرکٹ بریکر کا آپریٹنگ میکانزم ہنگامی سوئچ آف آپریشن کے لیے دستی ایمرجنسی سوئچ آف ہینڈل سے لیس ہوتا ہے۔

2.1 سرکٹ بریکر کے کام کا اصول اور عمل

2.1.1 آرک بجھانے کا اصول:

ZW37-27.5 آؤٹ ڈور ایچ وی ویکیوم سرکٹ بریکر ویکیوم انٹرپٹر کو اپناتا ہے، ویکیوم کو آرک بجھانے اور موصل کرنے والے میڈیم کے طور پر، جس کی ویکیوم ڈگری انتہائی زیادہ ہوتی ہے۔ جب آپریٹنگ میکانزم کی کارروائی کے تحت متحرک اور جامد رابطوں کو بجلی کے ساتھ بند کر دیا جاتا ہے، تو رابطوں کے درمیان ایک ویکیوم آرک پیدا ہوتا ہے۔ ایک ہی وقت میں، رابطوں کی خاص ساخت کی وجہ سے، رابطوں کے درمیان خلا میں ایک مناسب طول بلد مقناطیسی میدان بھی پیدا ہو گا، جو ویکیوم آرک کو پھیلا ہوا رہنے کے لیے فروغ دے گا، اور قوس کو جلانے کے لیے رابطے کی سطح پر یکساں طور پر تقسیم کرے گا، تاکہ کم آرک وولٹیج کو برقرار رکھا جا سکے۔ جب کرنٹ قدرتی طور پر صفر کو عبور کرتا ہے تو، بقایا آئنوں، الیکٹران اور دھاتی بخارات کو وقت کے مائیکرو سیکنڈ آرڈر کے اندر رابطے کی سطح اور شیلڈ پر اکٹھا یا گاڑھا کیا جا سکتا ہے۔ کیونکہ طول بلد مقناطیسی میدان ویکیوم آرک کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، ویکیوم سرکٹ بریکر میں کرنٹ کو توڑنے کی مضبوط اور مستحکم صلاحیت ہوتی ہے۔

2.1.2 اسٹوریج:

ZW7-27.5 آؤٹ ڈور hv ویکیوم سرکٹ بریکر کی افتتاحی اور بند ہونے والی توانائی کو اعلیٰ کارکردگی میں ذخیرہ کیا جاتا ہے اور ذہین کنٹرولر یونٹ کے باکس میں نصب کیا جاتا ہے۔ کھولتے اور بند کرتے وقت۔ کنٹرول یونٹ کی مین پاور سپلائی یا بیک اپ پاور سپلائی کے ذریعہ فراہم کردہ، چارجنگ کا وقت 10 سیکنڈ سے زیادہ نہیں ہے، اور کیپسیٹر وولٹیج کی خرابی ≤1V ہے۔

2.1.3 کلوزنگ: مقامی طور پر ذہین کنٹرول یونٹ پر سوئچ آن بٹن کو دبائیں، یا ریموٹ کنٹرول سوئچ آن آپریشن کے ذریعے آپریٹنگ میکانزم کے سوئچ آن کوائل کو چالو کریں، تاکہ آئرن کور سرکٹ بریکر کے حرکت پذیر رابطے کو اسپیڈ پر سوئچ کرنے کے لیے چلائے۔ جب یہ فیصلہ کیا جاتا ہے کہ سرکٹ بریکر بند ہونے کی پوزیشن میں ہے، تو کنٹرول لوپ خود بخود بند ہونے والی کوائل کی بجلی کی فراہمی کو بند کر دیتا ہے۔ اس وقت، مستقل مقناطیس کے عمل کی وجہ سے آئرن کور کو بند ہونے والی طرف رکھا جاتا ہے۔ بند ہونے والی کنڈلی کو بند کرنے کے بعد، یہ نہ صرف سرکٹ بریکر کے رابطے کے موسم بہار کی رد عمل کی قوت پر قابو پا سکتا ہے، بلکہ بند ہونے والی خود کو پکڑنے والی قوت بھی رکھتا ہے، تاکہ سرکٹ بریکر کو قابل اعتماد طریقے سے اختتامی پوزیشن میں رکھا جا سکے۔

2.1.4 کھولنا: مقامی طور پر ذہین کنٹرول یونٹ پر سوئچ آف بٹن کو دبائیں، یا ریموٹ کنٹرول سوئچ آف آپریشن کے ذریعے آپریٹنگ میکانزم کے سوئچ آف کوائل کو چالو کریں، تاکہ بند ہونے والی سائیڈ پر مستقل مقناطیس کی خود کو برقرار رکھنے والی قوت پر قابو پایا جا سکے اور ڈرائیو کو بند کرنے کے لیے spwick کو دوبارہ بند کر سکیں۔ مخصوص رفتار پر سوئچ آف کرنے کے لیے سرکٹ بریکر کا رابطہ۔ جب یہ فیصلہ کیا جاتا ہے کہ سرکٹ بریکر افتتاحی پوزیشن میں ہے، کنٹرول لوپ خود بخود افتتاحی کنڈلی کی پاور سپلائی کو بند کر دیتا ہے، اور اس وقت، آئرن کور کو اوپننگ اسپرنگ کی کھینچنے والی قوت کی وجہ سے اوپننگ سائیڈ پر رکھا جاتا ہے، تاکہ سرکٹ بریکر کو قابل اعتماد طریقے سے اوپننگ پوزیشن میں رکھا جائے۔

2.1.5 دستی ہنگامی بریک کھولنے کا آپریشن:

جب سرکٹ بریکر بند ہونے کی پوزیشن میں ہو، تو سرکٹ بریکر کے مینوئل سوئچ آف آپریشن بٹن کو ایک موصل آپریٹنگ راڈ کے ساتھ دبا کر رکھیں اور اسے نیچے کھینچیں، اور سرکٹ بریکر ایک خاص رفتار سے بند ہو سکتا ہے، جو اس بات کو یقینی بنا سکتا ہے کہ سرکٹ بریکر قابل اعتماد طریقے سے ریٹیڈ لوڈ کرنٹ کو بند کر سکتا ہے۔
