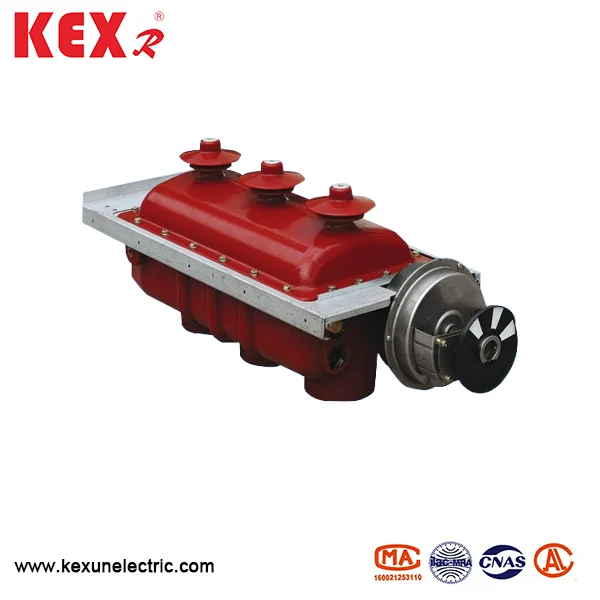

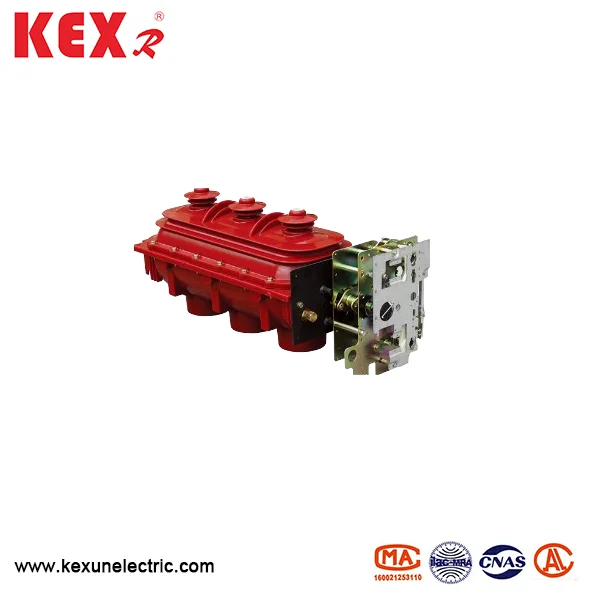

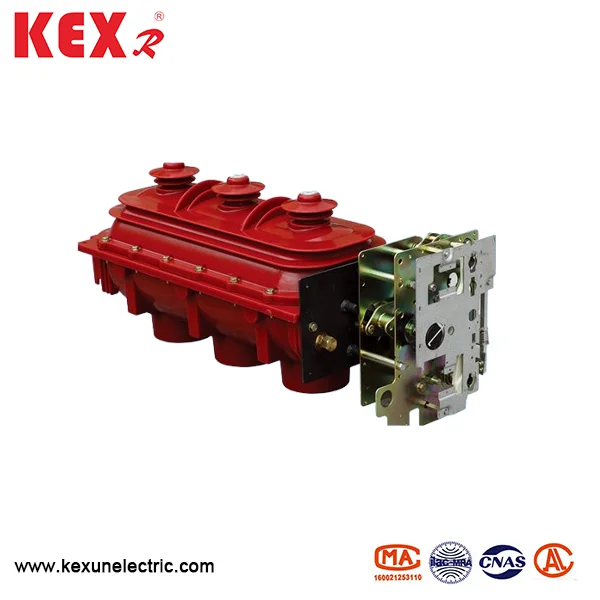

FLRN36-12D قسم SF6 لوڈ سوئچ

چین فیکٹری میں کیکسن کے ذریعہ خصوصی طور پر تیار کردہ فل آر این 36-12 ڈی ٹائپ ایس ایف 6 لوڈ سوئچ ایس ایف 6 گیس کو آرک بجھانے اور موصل میڈیم کے طور پر استعمال کرتا ہے ، اور ریٹیڈ سوئچ 12KV ہے۔ سوئچ میں تین اسٹیشن ہیں: بند ، کھولنا اور گراؤنڈنگ۔ اس میں چھوٹی حجم ، آسان تنصیب اور استعمال اور مضبوط ماحولیاتی موافقت کی خصوصیات ہیں۔
ماڈل: N36-12D
برانڈ ： KEXR

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Flrn36 12d Type Sf6 Load Switch

application درخواست کا علاقہ

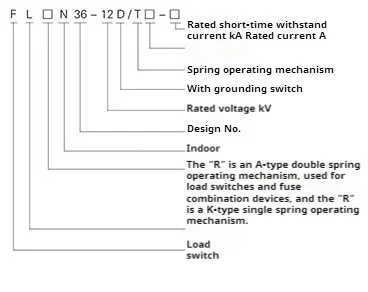

لوڈ سوئچز کی اس سیریز کو FLRN36-12D (K-TYPE سنگل بہار آپریٹنگ میکانزم) اور FLRN36-12D/A (ٹائپ ڈبل اسپرنگ آپریٹنگ میکانزم) میں تقسیم کیا گیا ہے۔ FLRN36-12D کو کنٹرول اور تحفظ کے افعال کے ساتھ بوجھ سوئچ+فیوز مشترکہ برقی آلات میں جوڑا جاسکتا ہے ، جو بجلی کی فراہمی اور سب اسٹیشن کے تحفظ اور کنٹرول کے لئے بجلی کے سامان کے طور پر استعمال کیا جاسکتا ہے ، خاص طور پر رنگ نیٹ ورک کیبنوں ، کیبل ڈسٹری بیوشن باکسز اور تقسیم سوئچنگ اسٹیشنوں کے لئے موزوں ہے۔

standard معیار کو پورا کریں

IEC60265 、 IEC62271 、 GB3804 、 GB16926 وغیرہ ..

F FLRN36-12D قسم SF6 لوڈ سوئچ کے ساختی فوائد

sh شیل کو موصلیت بخش: FLRN36-12D قسم SF6 لوڈ سوئچ کا مین سرکٹ اور گراؤنڈنگ سرکٹ

اے پی جی آئی عمل کے ذریعہ ایپوسی رال سے بنے ایک موصلیت والے شیل میں مہر لگا دی گئی ہے ، جس میں موصلیت کی اچھی کارکردگی اور اینٹی آلودگی کے ماحول کے فوائد ہیں۔

▶ موصلیت شیل ڈھانچہ: موصلیت کا شیل اوپری اور نچلے موصلیت کے احاطے پر مشتمل ہے۔

▶ داخلی گیس: 0.4 بار کے نسبتا دباؤ کے ساتھ SF6 گیس کے اندر بھر جاتا ہے ، تاکہ اس بات کو یقینی بنایا جاسکے کہ حادثے کی صورت میں زیادہ دباؤ والے SF6 گیس کو کابینہ کے پچھلے چینل پر براہ راست اسپرے کیا جاتا ہے ، اور ذاتی حفاظت کو یقینی بناتا ہے۔

▶ حفاظتی اقدامات: حفاظت کو مزید یقینی بنانے کے ل lower کم موصلیت کا احاطہ دھماکے سے متعلق اقدامات کرتا ہے۔

Flrn36 12d Type Sf6 Load Switch

conditions حالات کا استعمال کرتے ہوئے

◆ محیط درجہ حرارت: FLRN36-12D قسم SF6 لوڈ سوئچ کے ارد گرد درجہ حرارت

-40 ~ 40 ℃ ہونا چاہئے

◆ نمی: زیادہ سے زیادہ اوسط رشتہ دار نمی روزانہ 95 ٪ اور ہر مہینے ≤ 100 ٪ ہے۔

◆ اونچائی: FLRN36-12D قسم SF6 لوڈ سوئچ ذیل کی اونچائی پر انسٹال کیا جائے گا

2000m.

◆ زلزلہ کی صلاحیت: ≤8

ary کے آس پاس کی ہوا واضح آلودگی سے پاک ہونا چاہئے جیسے سنکنرن ، آتش گیر گیس اور پانی کے بخارات ، اور وہاں کثرت سے متشدد کمپن نہیں ہونی چاہئے۔

F FLRN36-12D قسم SF6 لوڈ سوئچ کے تکنیکی پیرامیٹرز

آئٹم	یونٹ	FLRN36-12D/T630-20 قسم	FLRN36-12D/100-50 قسم
ریٹیڈ وولٹیج	کے وی	12	12
درجہ بندی کی تعدد	ہرٹج	50	50
موجودہ ریٹیڈ	A	630	100
1 منٹ پاور فریکوئنسی وولٹیج انٹرفیس/فریکچر کا مقابلہ کریں	کے وی	42/48	42/48
بجلی کی شمولیت وولٹیج انٹرفیس/فریکچر کا مقابلہ کرتی ہے	کے وی	75/85	75/85
5 منٹ 0 گیج ریٹیڈ پاور فریکوئنسی کا مقابلہ وولٹیج کا مقابلہ کریں	کے وی	24	24
درجہ بند تھرمل استحکام موجودہ 3 سیکنڈ /2 سیکنڈ	KA	20/20	20/20
درجہ بندی متحرک مستحکم موجودہ （چوٹی）	KA	50/50	50/50
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ	KA	50/50	125/50
موجودہ رکاوٹ موجودہ میں رکاوٹ	A	630
ریٹیڈ فعال بوجھ میں خلل ڈالنے والا موجودہ	A	630
ریٹیڈ کیبل چارجنگ بریکنگ کرنٹ	A	10	10
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ	KA		50
ریٹیڈ ٹرانسفر کرنٹ	A		1700
فیوز کی قسم			XRNT-12KV/100A
فیوز اثر توانائی کو پھینک دیتا ہے	J		1 ± 0.5
مکینیکل زندگی	وقت	5000/2000	3000/2000
چارجڈ لاشوں اور رشتہ دار ہوا کی موصلیت کے درمیان فاصلہ	ملی میٹر	≥125	≥125
SF6 گیس پریشر	بار	0.4	0.4
کھولنے اور بند ہونے کی ہم آہنگی	MS	≤2	≤2
مین سرکٹ مزاحمت	بچہ	≤65	≤65
